ZQC LCR-TC1

ZQC LCR-TC1 をゲット！

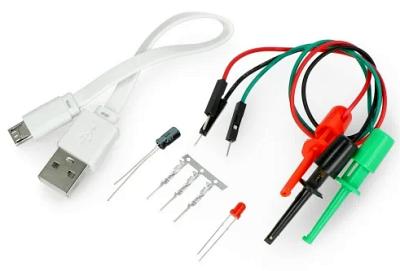

2021年7月12日、 AliExpress で ビジュアル LCR テスタ の ZQC LCR-TC1 が送料込2,449円でした。 [microUSB 充電ケーブル] [クリップケーブル] [校正ショートピン]、計測テスト用のサンプル [電解コンデンサ] [LED] が付属していました。

---

計測対象パーツ

• 計測できる [パーツ] と測定可能な [レンジ] [パラメータ] は以下の通りです



  パーツ	レンジ	パラメータ
  コンデンサ	25pF～100mF	容量 ESR (等価直列抵抗) Vloss (電圧損失)
  抵抗	0.01Ω～50MΩ	抵抗値
  コイル	0.01mH～20H	インダクタンス 直流抵抗値
  ダイオード	Vf < 4.5V	Vf (順方向電圧) C (静電容量) Ir (逆方向電流)
  ダブルダイオード		Vf (順方向電圧)
  ツェナーダイオード	0.01～4.5V (一般パーツ用端子)	Vz (ツェナー電圧) Vf (順方向電圧)
  	0.01～30V (ツェナーダイオード専用端子)	Vz (ツェナー電圧)
  トランジスタ (BJT)	-	hFE (直流電流増幅率) Vbe (ベース～エミッタ電圧) Ic (コレクタ電流) Iceo (コレクタ遮断電流) Ices (コレクタ短絡電流) Vf (保護ダイオードの順方向電圧)
  FET	JFET	Cg (ゲート容量) Id (ドレイン電流) at Vgs (ゲート～ソース間しきい値電圧) Vf (保護ダイオードの順方向電圧)
  	IGBT	Id (ドレイン電流) at Vgs (ゲート～ソース間しきい値電圧) Vf (保護ダイオードの順方向電圧)
  	MOSFET	Vt (ゲート～ソース間しきい値電圧) Cg (ゲート容量) Rds (ドレイン～ソース間 ON 抵抗) Vf (保護ダイオードの順方向電圧)
  サイリスタ	Igt < 6mA	Igt (ゲートトリガ電流)
  トライアック
  バッテリ	0.1～4.5V	電圧 バッテリ極性
  IR リモコン	NEC フォーマットのみ	IR コードを表示




---

測定端子

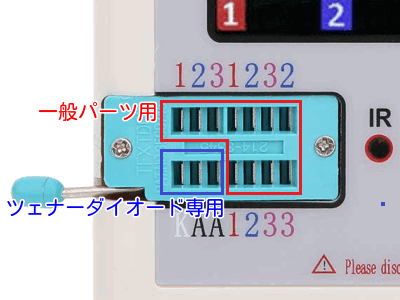

1. ZIF ソケットが測定端子


   • [1] [2] [3] とマーキングされているピンが一般パーツ用です。


   • [K] [A] とマーキングされているピンがツェナーダイオード専用です。


   • 同一マーキング同士は内部接続されています。


   • パーツは大きさに合わせてマーキング別のピンに挿入します。


2. 付属の [クリップケーブル]


   • 測定端子の延長ケーブルとして使います。


   • ピンを測定端子に挿入し、クリップをパーツに接続します。


3. 写真の [IR] はリモコン受光部


   • ここにリモコン光を照射すると、リモコンコードを解析して表示します。


   • 電源 ON するだけで計測可能になり、特に必要な操作はないです。


   • ただし、対応しているのは NEC フォーマットのみです。 オマケ機能です。



---

使ってみました

1. 電源


   • 充電可能なリチウムイオンバッテリ内蔵です。

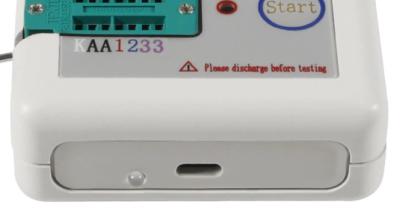

   • 下側にある [microUSB] 端子へ USB 電源からバッテリ充電します。


   • [microUSB] 端子の左側に [充電状態 LED] があります。


     • 充電中は赤点灯、充電完了で緑点灯です。


   • バッテリ持続時間は短いです。


     • 長時間使う場合は、充電しながら使えばよいです。


   • Auto Power OFF 機能


     • [Start] ボタンで電源 ON となりますが、20秒間操作がないと自動的に OFF になります。


     • Auto Power OFF 時間は、内部のジャンパオプションで 10/15/20/25秒に切換できます。


2. 使い方は超簡単！！！


   • 一般パーツなら任意の [1] [2] [3] 端子にパーツのリードを接続し、[Start] ボタンを押すだけです。

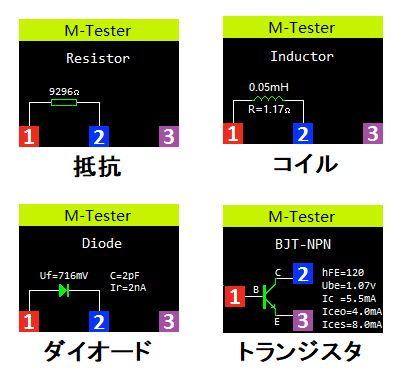

   • しばらくすると右の画像のように計測結果がビジュアル表示されます。


   • パーツの種別は自動判別してくれます。


   • パーツをどこに挿入しても自動判別して計測ピンとの対応 (例えばトランジスタなら B, C, E) を表示してくれます。


   • ツェナーダイオードは [A] [K] 端子を使います。




3. こういうところが一般のテスタと違って便利


   • [コンデンサ] [コイル] には [抵抗] と同じ形状のカラーコード型がある


     • パッと見、[抵抗] [コンデンサ] [コイル] の見分けがつきません。


     • でも、TC1 では適当に接続して計測すれば、自動的に種別を判別してくれるのです。 便利だわぁ～


   • [トランジスタ] や [FET] などのピン配列がマチマチ


     • イチイチ規格表で調べるのは手間・面倒です。


     • でも、TC1 では適当に接続して計測すれば、自動的にピン種別を判別してくれるのです。 便利だわぁ～


   • [一般ダイオード] なのか [ツェナーダイオード] なのか外観では判別不能


     • 製品型式刻印が簡略化または未記入だと何かわからないです。


     • でも、TC1 では適当に接続して計測すれば、自動的に判別してくれるのです。 便利だわぁ～


     • [ツェナーダイオード] だったら Vz もわかります。


   • [手巻きコイル] のインダクタンスはいくらなのだろう？


     • 手巻きだからサッパリわかりません。


     • でも、TC1 では適当に接続して計測すれば、自動的に計測してくれるのです。 便利だわぁ～


4. 総合評価


   • タバコくらいの大きさで、ちょうど良いです。 DMM より小さいので邪魔になりません。


   • [抵抗] [コンデンサ] [コイル] の精度は ±2% 程度なので、十分実用になります。


     • 特に [コンデンサ] 計測で ESR も計れるのがありがたいです。


   • [ツェナーダイオード] の Vz の計測範囲は 0.01～30V なので、十分実用になります。


     • DMM の類で 30V までのツェナーダイオードを計測できるものは、まずありません。 重宝します。


   • [トランジスタ] [FET] [サイリスタ] [トライアック] の計測では、付加電圧が 3.7V 程度なので計測精度はイマイチです。


     • しかし、ピン種別の自動判別はとっても役に立ちます。


   • [バッテリ] 計測は 0.1～4.5V が計測範囲なのでオマケ機能です。 4.5V 以上の過電圧では壊れるので、使わないほうがイイ。


   • [IR リモコン] 計測は NEC フォーマットしか解析できませんが、見ていて楽しい！です。


   • お気軽に使える安価な LCR テスタとして重宝します！



---

校正

1. TC1 には自動校正機能があります


   • TC1 の計測確度を保つため、時々、校正したほうが良いです。


2. 校正のしかた


   1. 付属の [校正ショートピン] を使って、写真のように測定端子の [1] [2] [3] を同時に短絡します。


   2. [Start] ボタンを押すと校正を開始します。


   3. しばらくして [Pls Isolation Probe] というメッセージが出たら [校正ショートピン] を外します。


   4. 更に、しばらくすると校正が完了します。



---

ドキュメントなど

1. ドキュメント


   • Multi-function Tester (TC-V2.12k) 取扱説明書


   • Multi-function Tester (TC-V2.12k) User Manual


   • Multi-function Tester (TC-V2.12k) User Manual (カラー版)


2. レビュー記事


   • マルチファンクションテスターで部品をチェックしよう


   • TC1 multi-function tester tested


   • Muliti-Function Tester TC1 (基板の写真あり)


   • テスター (Component Tester) (基板の写真あり)


   • ボタンひとつでパーツ測定！ 多機能テスター LCR-TC1 が面白い


   • テスター LCR-TC1 を使ってみた！


   • 多機能テスター「LCR-TC1」の実機レビュー


   • ボタンひとつでパーツを計測。[Multi-function Tester LCR-TC1]


   • 【買ってみた！】 抵抗値読むのが苦手なので トランジスタテスタ LCR-TC1


   • 多機能テスター LCR-TC1 レビュー


   • TFT トランジスタテスタ (Multi-function Tester TC1) 導入してみた


   • モディファイのお供に激安 LCR メーター はいかがかな？


3. 内蔵基板と回路図

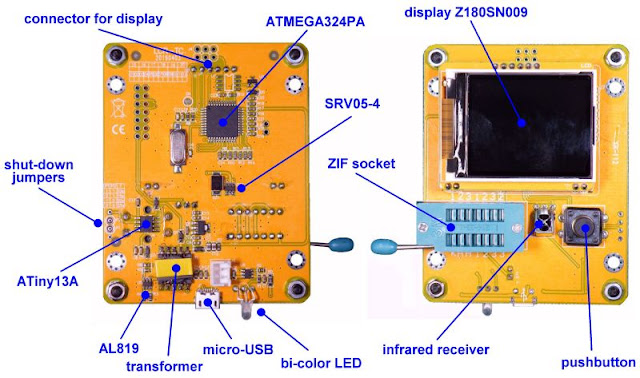

   • 内蔵基板

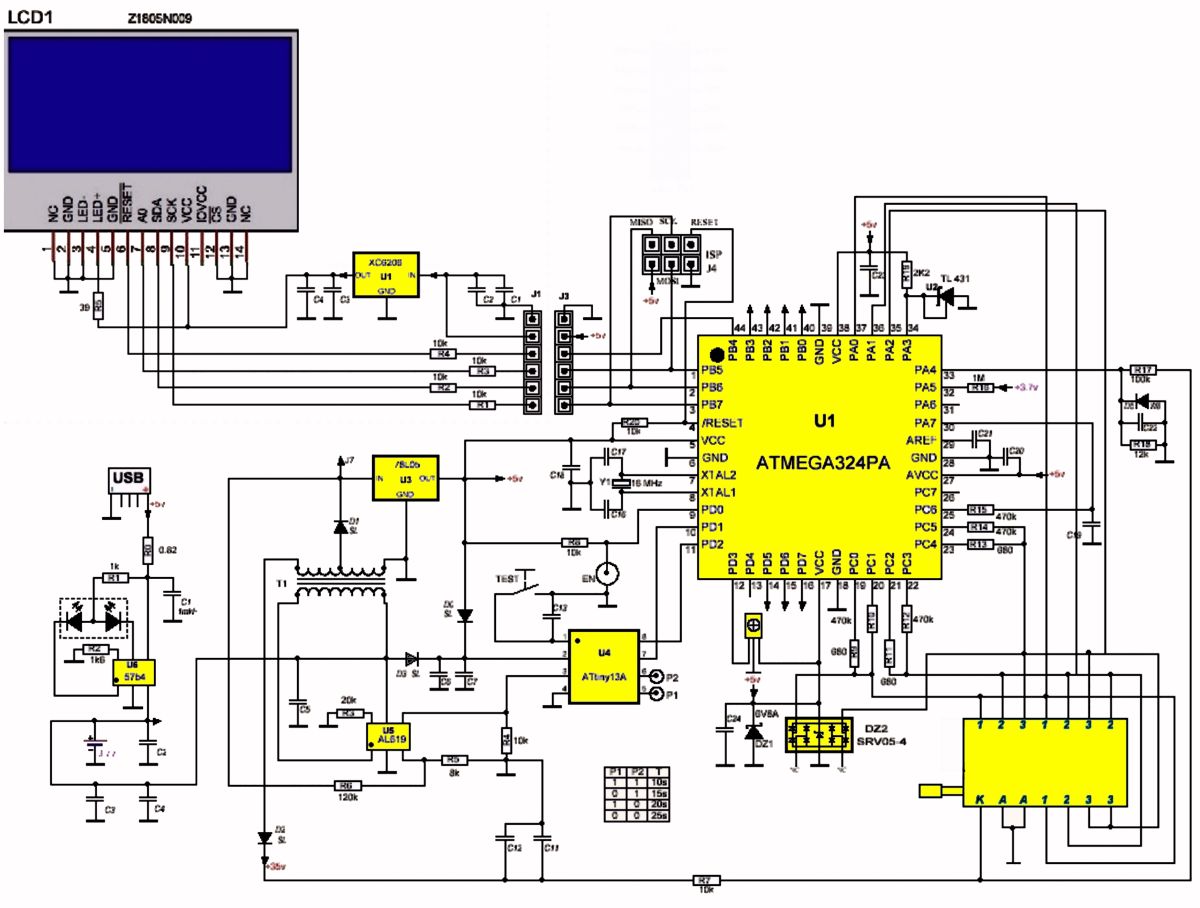

   • 回路図 下の回路図をクリックすると大きい表示ができます。





---
