KENWOOD KT-1100D (2号機) が到着
2022年7月17日、さいたま市の N さんより
KENWOOD KT-1100D
の修理依頼品が到着しました。
N さんの自家配送でした。
程度＆動作チェック
-
修理依頼者のコメント
-
異常はないと思いますが、点検再調整と電源部の電解コンデンサの交換などをお願いします。
-
外観
-
製造シリアル番号は [70700179] です。
電源コードの製造マーキングより、本機は1987年製とわかりました。
-
純正の [AM ループアンテナ] が添付されていました。
-
全体に汚れが多いですが、状態は良いほうです。
-
フロントパネルに微小なキズはありますが目立たないです。
手垢のような汚れが多いです。
-
リアパネルの [FM ANT 端子] [RCA 端子] は綺麗で、[AM ANT 端子] にサビがありますが、使用には問題ないです。
-
天板は汚れていますが、致命的なキズはありません。
底板に薄い錆が出ているが問題はないです。
-
電源 ON して動作チェック
-
電源は問題なく入り、表示器は新品同様の明るさです。
操作ボタンなどの動作も問題なさそうです。
-
FM は受信でき、stereo にもなりましたが、周波数ズレがあります。
-
AUTO TUNING で 80.0MHz の放送が 79.9MHz で受信されます。
-0.1MHz のズレです。
-
T メータはセンタより2バー分右に表示されます。
+0.2MHz のズレです。
-
AM は添付のループアンテナで良好に受信できます。
-
チューニングノブの動きは少し硬い気がします。
リペア
-
コンデンサ交換 ・・・ 修理依頼者からのリクエスト
-
交換の方針
-
電源部の電解コンデンサは全数交換する。
-
FM オーディオ信号が通過する電解コンデンサは全数交換する。
-
プリセットメモリバックアップ用の電気二重層コンデンサは交換する。
-
使用する電解コンデンサはオーディオクラス品とする。
-
部品交換リスト
| 基板 |
用途 |
部品番号 |
交換前 |
交換後 |
| TUN |
電源 |
C109 |
電解コンデンサ |
2200uF/35V |
オーディオ用
電解コンデンサ |
2200uF/50V (KW) |
| C110 |
1000uF/35V |
1000uF/50V (KW) |
| C114 |
33uF/35V |
33uF/35V (FG) |
| C115 |
100uF/35V |
100uF/50V (FG) |
| C117 |
1uF/50V |
1uF/50V (FG) |
| C118 |
1uF/50V |
1uF/50V (FG) |
| C119 |
10uF/35V |
10uF/50V (FG) |
| C120 |
10uF/35V |
10uF/50V (FG) |
| C122 |
10uF/35V |
10uF/50V (FG) |
| C124 |
10uF/35V |
10uF/50V (FG) |
| C129 |
330uF/35V |
330uF/50V (FG) |
| C131 |
330uF/50V |
330uF/50V (FG) |
| C132 |
100uF/50V |
100uF/50V (FG) |
| C134 |
100uF/10V |
100uF/25V (FG) |
| C135 |
1uF/50V |
1uF/50V (FG) |
| C136 |
10uF/35V |
10uF/50V (FG) |
| C137 |
10uF/35V |
10uF/50V (FG) |
| C138 |
47uF/10V |
47uF/25V (FG) |
| C196 |
2.2uF/50V |
2.2uF/50V (MUSE/ES) (BP) |
| オーディオ |
C46 |
電解コンデンサ |
10uF/35V |
オーディオ用
電解コンデンサ |
10uF/50V (FG) |
| C55 |
47uF/10V (BP) |
47uF/25V (MUSE/ES) (BP) |
| C101 |
10uF/35V |
10uF/50V (FG) |
| C102 |
10uF/35V |
10uF/50V (FG) |
| C105 |
10uF/35V |
10uF/50V (FG) |
| C106 |
10uF/35V |
10uF/50V (FG) |
| C188 |
100uF/10V (BP) |
100uF/25V (MUSE/ES) (BP) |
| MPX |
C93 |
電解コンデンサ |
1uF/50V |
フィルムコンデンサ |
1uF/100V |
| C94 |
0.22uF/50V |
0.22uF/100V |
| C96 |
0.33uF/50V |
0.33uF/100V |
| C100 |
1uF/50V |
1uF/100V |
プリセットメモリ
バックアップ |
C178 |
電気二重層
コンデンサ |
18mF/5.5V |
電気二重層
コンデンサ |
0.47F/5.5V |
| DCC |
オーディオ |
C42 |
電解コンデンサ |
47uF/10V (BP) |
オーディオ用
電解コンデンサ |
47uF/25V (MUSE/ES) (BP) |
| C44 |
47uF/10V (BP) |
47uF/25V (MUSE/ES) (BP) |
-
交換後の記録写真
-

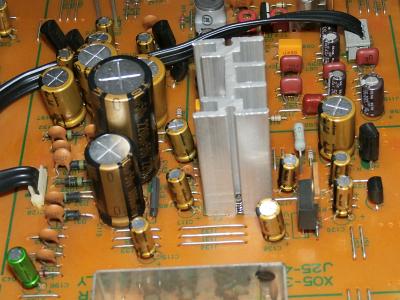

左の写真は電源部です。
金色のコンデンサが交換後です。
-

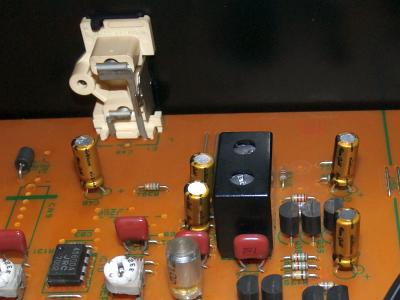

右の写真はオーディオ出力部です。
金色のコンデンサが交換後です。
-

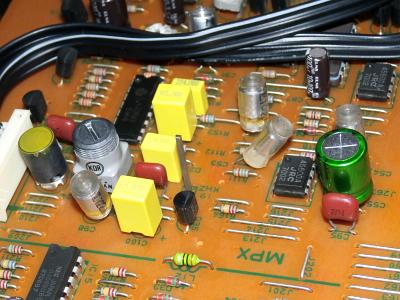

左の写真は MPX 部です。
MPX 部は全て四角い黄色のフィルムコンデンサに交換しました。
緑色はオーディオ系です。
-

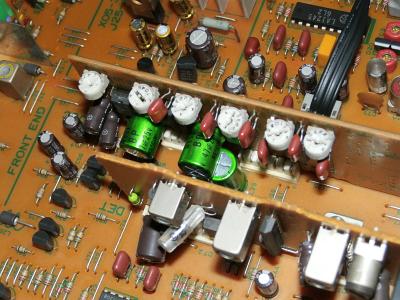

右の写真は DCC 部です。
緑色のコンデンサが交換後です。
-

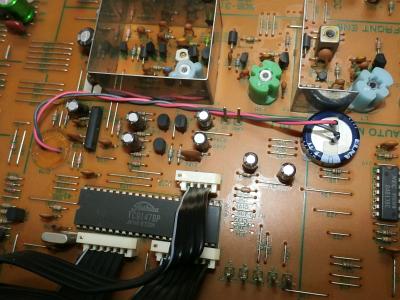

左の写真は交換した電気二重層コンデンサです。
新旧でリード間ピッチが大きく違うのでワイヤで延長しました。
-

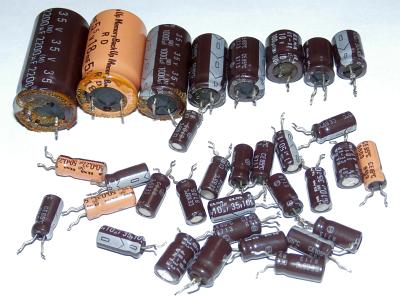

右の写真は基板に実装されてたコンデンサです。
-
電気二重層コンデンサは 84mF → 0.47F と5.6倍の容量になりました。
-
取扱説明書によるとメモリバックアップは1週間と書かれています。
(元の 84mF の時です。)
-
容量が5.6倍になったので1ヶ月間はバックアップできると思います。
-
FM 同調点ズレと T メータのセンタズレがある
-
チューニングノブの動きが硬い
-
ノブ軸にマシンオイルを注油して直りました。
-
この作業のために取り外したフロントパネルを、中性洗剤で水洗いしました。
かなりマシになりました。
-
RCA 端子の半田クラック対策
再調整
-
電源電圧チェック (VP)
| VP |
表示電圧 |
標準電圧 |
実測電圧 |
判定 |
| Q40-E |
+15V |
+14.9V |
+14.4V |
〇 |
| Q42-E |
-14V |
-13.5V |
-12.8V |
〇 |
| IC14-OUT |
+5V |
+5.6V |
+5.72 |
〇 |
| Q46-E |
+28V |
+28V |
+27.9V |
〇 |
-
調整結果
-
KT-1100D (1号機)
に記載の手順書で調整しました。
-
経年変化で FM フロントエンドで大きく調整ズレしていましたが、再調整で感度が上がりました。
-
FM ステレオセパレーションは大きく悪化していましたが、下のような超優秀な数値に回復しました。
-
FM ステレオ時の高調波歪率は 0.008% (WIDE 1kHz) で優秀でした。
| 項目 |
FM IF BAND |
L |
R |
単位 |
| ステレオセパレーション (1kHz) |
WIDE |
70 |
70 |
dB |
| NARROW |
58 |
57 |
dB |
| パイロット信号キャリアリーク |
WIDE |
-78 |
-70 |
dB |
| オーディオ出力レベル偏差 (mono) |
0 |
-0.03 |
dB |
| FM REC CAL 信号 |
398.4 |
Hz |
| -5.8 |
-5.8 |
dB |

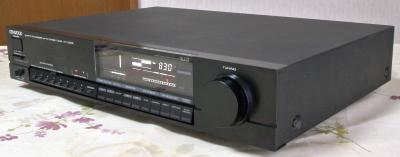

使ってみました
-
性能は良いが外観に高級感がない
-
感度が非常に良く、混変調妨害にも強く
と優秀です。
-
ところが、天板がビニコート鉄板などちょっとチープ感があります。
-
FM の音質はシャッキリとした高音域が特長
-
ハッとするような素晴らしくクリアな音
です。
-
シンバルの弾け散る余韻まで、繊細に表現します。
歪のない高域が綺麗で、低域も量感があります。
-
ソースの持つ質感や雰囲気をうまく表現します。
一皮剥けた素晴らしい臨場感です。
-
AM の音質も良い
-
[AM IF BAND] ボリュームにより、選択度を無段階に調整できるので、結果的に音質も調節できます。
-
電波の強い放送局では [WIDE] にすれば高域がかなり出るようになります。
