KENWOOD L-01T (6号機)

KENWOOD L-01T (6号機) が到着

2024年1月7日、埼玉県入間市の H さんから KENWOOD L-01T を研究用に寄贈いただきました。

しばらく他のチューナ修理で忙しく放置状態でしたが、2024年3月26日にメンテナンス完了しました。

定価16万円 の高級 FM 専用チューナで パルスカウント検波 です。

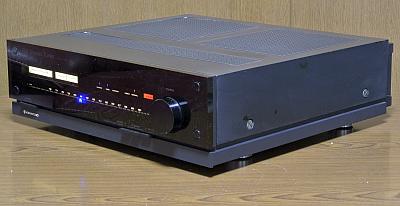

この写真は照明 LED 化後です。

---

程度＆動作チェック

1. 寄贈者のコメント


   • 約10年前にハイファイ堂にて整備された機体を購入しトラブルも無く良い音を聞かせてくれていた逸品です。


   • 照明が一部切れかかっています。 チューニングダイヤルを回すと内部で何かに接触しているような音がします。


   • はめ込みの天板が少し押し込まれた状態になっています。 正面アクリルパネルは年式を考慮すれば綺麗な方かと思います。


2. 外観


   • 製造シリアル番号は [10520154] で、電源コードの製造マーキングより [1980年製造品] とわかりました。


   • フロントパネルのアクリル板は綺麗です。 [TUNING] ノブのエッジにポツンと1点塗装ハゲがあります。


   • 木製天板の左側上エッジ、最奥側上エッジに塗装ハゲがあります。 ポツポツという感じのハゲです。


   • 全体的にはそう問題はなく、ビンテージ品としては綺麗なほうと思います。


   • 底面に KENWOOD サービスのメンテンスシールが4枚貼ってあり、[1991-12-1] [1996-02-19] [2002-5-23] [2002-6-5] に修理されています。


3. 電源 ON してチェック


   • 電源は問題なく入り、[S メータ] [T メータ] が振れて、[STEREO] ランプが点灯して受信できます。


   • [DIRECT] [NORMAL] のランプが切れています。 これ以外のランプ切れはないです。


   • [S メータ] の振れは大き過ぎるようです。


   • 30分～1時間程度に1回の頻度でチリチリという雑音が出ます。


   • [TUNING] ノブを回すと回転に合わせてガソゴソとノイズが出ます。


     • ノイズだけならまだしも、[T メータ] のセンタに合わせ辛い場合もあります。


   • 以上の問題はありますが音は良いので、現状のオーディオ性能を測定してみました。


     • ステレオセパレーションはやや低下していますが実用範囲です。


     • 高調波歪率は良いです。 やはり、良い性能を保っていたようです。



     項目	IF BAND	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	WIDE	stereo	46	44	dB
     高調波歪率 (1kHz)	WIDE	mono	0.021		%
     		stereo	0.024		%
     パイロット信号キャリアリーク	WIDE	stereo	-63	-77	dB



4. カバーを開けてチェック


   • 内部にはビッシリ綿ボコリが堆積しています。 エアブロアでホコリをはらって確認したところ、目視で劣化とわかる部品はなさそうです。


   • ダイヤル照明に使っている散光板が湾曲しています。 これが指針に当たって動きが悪くなっています。


   • ランプのリードを [照明基板] に直接ハンダ付けしています。 ランプ交換に難ありです。


   • 以上より、本機は LED 化したほうが幸せになれます。 指針の動きが悪い問題も一挙に解決します。


5. 総合


   • 総合して本機はかなり良い状態です。 照明 LED 化などの手当てをして再調整すれば素晴らしい性能と音質になる予感がします。



---

リペア (その1)：[電源基板] の電解コンデンサの全数交換

1. 交換リスト


   • 以下のように、[耐熱性アップ] [容量アップ] [耐電圧アップ] を図りました。



     部品番号 交換前 交換後 C1 10uF/25V (85℃) 10uF/50V (105℃) C2 10uF/25V (85℃) 10uF/50V (105℃) C3 2200uF/25V (85℃) 2200uF/35V (105℃) C4 1000uF/25V (85℃) 2200uF/35V (105℃) C5 1000uF/25V (85℃) 2200uF/35V (105℃) C6 100uF/25V (85℃) 100uF/25V (105℃) C7 100uF/10V (85℃) 100uF/25V (105℃) C8 1000uF/25V (85℃) 2200uF/35V (105℃) C9 22uF/10V (85℃) 22uF/50V (105℃) C10 1000uF/25V (85℃) 2200uF/35V (105℃) C11 100uF/25V (85℃) 100uF/25V (105℃) C12 100uF/10V (85℃) 100uF/25V (105℃)

     部品番号 交換前 交換後 C13 1000uF/25V (85℃) 2200uF/35V (105℃) C14 22uF/10V (85℃) 22uF/50V (105℃) C15 2200uF/25V (85℃) 2200uF/35V (105℃) C16 100uF/25V (85℃) 100uF/25V (105℃) C17 100uF/10V (85℃) 100uF/25V (105℃) C18 2200uF/16V (85℃) 2200uF/35V (105℃) C19 22uF/10V (85℃) 22uF/50V (105℃) C20 100uF/25V (85℃) 100uF/25V (105℃) C21 100uF/10V (85℃) 100uF/25V (105℃) C22 220uF/16V (85℃) 220uF/35V (105℃) C23 22uF/10V (85℃) 22uF/50V (105℃)

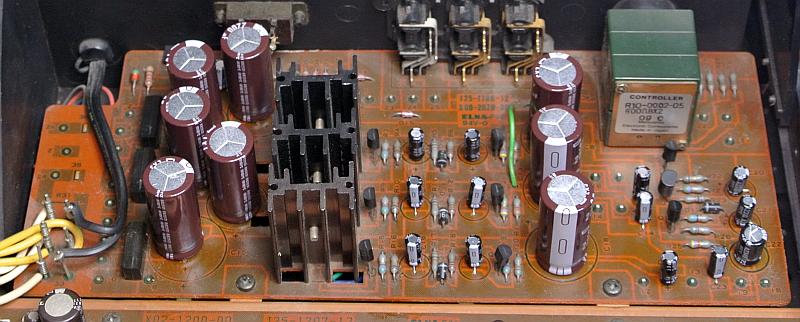

2. 交換実施


   • 交換前よりグレードの高い電解コンデンサを使ったのにサイズは小さくなりました。 技術の進化です。


   • 風通しが良くなったので信頼性も上がります。

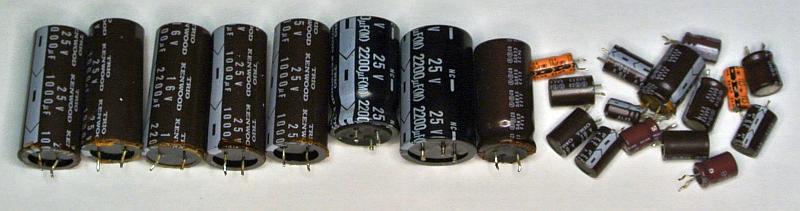

   • 下の写真は、これまで基板に実装されていた古い電解コンデンサです。





---

リペア (その2)：照明用フィラメントランプの完全 LED 化

1. 従来の照明回路と [照明基板]

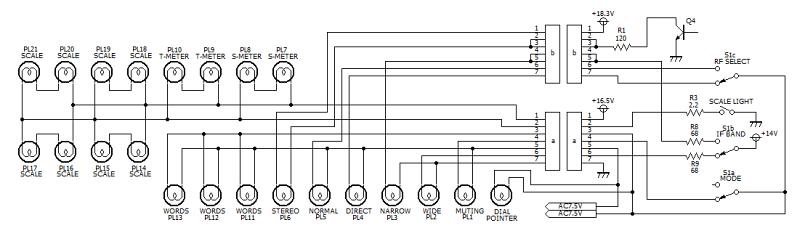

   • 従来の照明回路です。 ランプへの給電は AC/DC 混在しています。

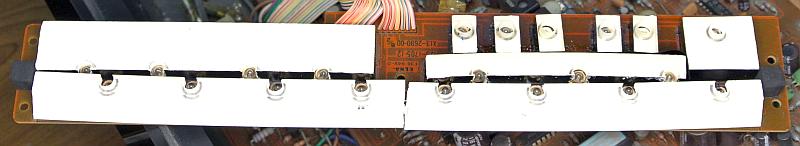

   • 本機の [照明基板] の状態を確認


     • 写真の一番下にあるダイヤル照明用散光板が真ん中でボキッと割れて、しかも基板をはみ出しています。


     • この散光板の下にはダイヤル指針があり、散光板に指針が接触して動きが悪くなっていたのです。


     • 散光板が割れたのは、フィラメントランプの熱に長時間晒されたためです。


     • 修復不能なので、LED 化して散光板を取り除くしかないです。





2. リプレースに使う LED


   • 左の写真のテープ LED は [ダイヤルスケール] [S メータ] [T メータ] [WORDS] 照明に使います。


     • 1m あたり高輝度 LED 240個の凄まじい製品です。 発色はウォームホワイト (電球色) です。


   • 5mm 砲弾型 LED はセレクタとステレオ表示に使います。 [白色、10000mcd、照射角60度] です。

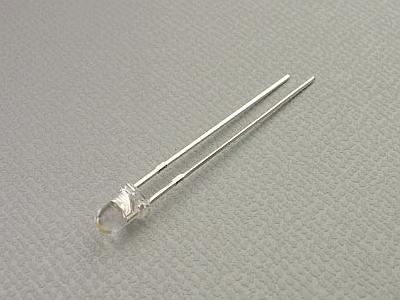

   • 3mm 砲弾型 LED は指針に使います。 [青色、8400mcd、照射角30度] です。

     　


3. LED 化した表示回路と LED 化した照明基板

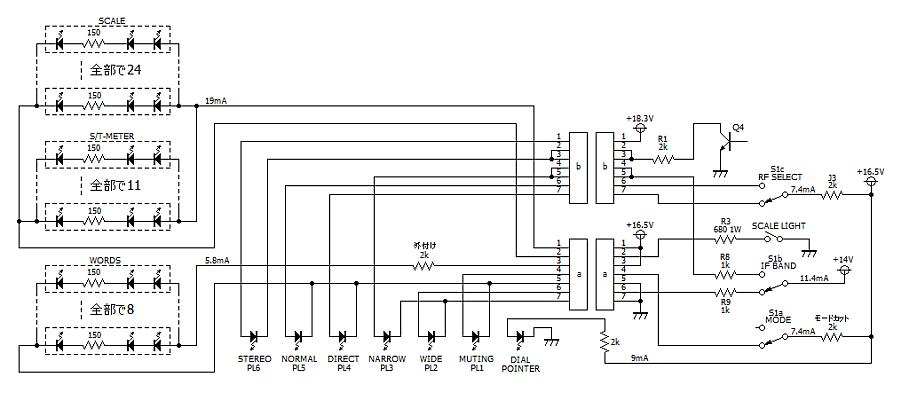

   • LED 化した表示回路です。 全て DC 駆動に変更しました。

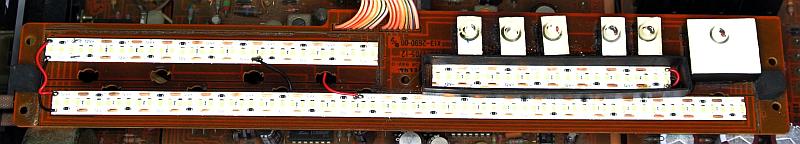

   • LED 化した [照明基板] です。




     • テープ LED にすると [ダイヤルスケール] [S メータ] [T メータ] [WORDS] 用散光板は不要になるので除去しました。


     • [セレクタ] [STEREO] 用の散光板はそのまま使いました。


     • [WORDS] 照明の周りにある四角い枠は自作の遮光板です。


       • ボール紙で簡単工作し、黒ラッカー塗装してからボンドで貼り付けました。 サイズは 110(W)×13(H)×10(D) mm です。


     • テープ LED を貼り付ける位置は重要です。


       • LED の中心を基板下から、[ダイヤルスケール] 用 9mm、[S/T メータ] 用 32mm、[WORDS] 用 24mm にします。


4. L-01T はテープ LED 照明化すると幸せになれます！

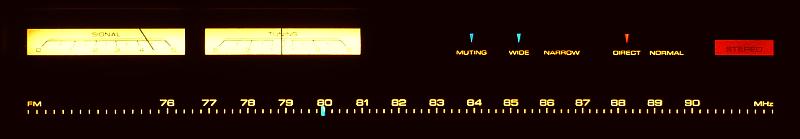

   • LED 化後はムラのない非常にスッキリとした素晴らしい表示になりました。


     • L-01T が発売された時代には [青色 LED] [高輝度 LED] [高輝度テープ LED] がなかったのです。


     • 技術進化が LED 化を可能にしました。


   • フィラメントランプの時は 8V/0.15A のランプを23個使っていたので、照明だけで実に 28W 電力消費していました。


   • LED 化後の電力消費は 5W くらいです。 発熱はほぼないです。 SDGs に貢献できます。 電気代も安くなります。


     • 長い目で見ると、今回の費用は安くなった電気代で回収できます。

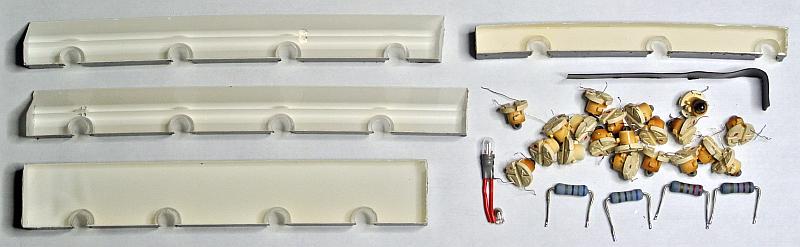

5. LED 化前に実装されていた部品


   • 経年変化でボロボロ状態です。 これらの部品は不要になったので廃棄しました。





---

リペア (その3)：[TUNING] ノブを回すとガソゴソとノイズが出る、[T メータ] のセンタに合わせ辛い

1. 原因


   • バリコンの故障です。 故障と言ってもバリコン軸の接触不良なので回復可能です。

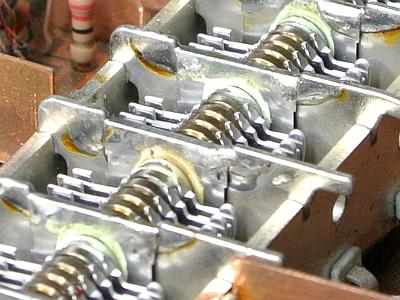

   • バリコンを観察すると、右の写真のようにバリコン軸に緑青サビが出ています。


   • 緑青サビは絶縁物なのでバリコン軸が接触不良になるのです。


2. 対策


   • バリコン軸接触不良回復作業を実施しました。


     1. エレクトロニッククリーナ を軸受けに噴射し何度もバリコン羽を動かすと緑青サビが湧き出てきます。


     2. 湧き出た緑青サビを爪楊枝で丹念に落とします。


     3. [1]～[2] を何度も何度も繰り返します。


     4. 仕上げに、軸受けにリチウムグリスを塗布して防錆処置します。


   • 8連バリコンなので、結構手間がかかりましたが、以上で 直りました！！！


     • なんと！　やや周波数ズレがあったのも直りました。 接触不良は相当ひどかったようです。



---

リペア (その4)：ハンダクラックの予防補修

1. L-01T でハンダクラックの発生しやすい箇所は RCA 端子


   • リアパネルにある [RCA 端子] リードのハンダ付け部にはリアパネルと基板の2方向から常にストレスを受けているので、ハンダクラックしやすいです。

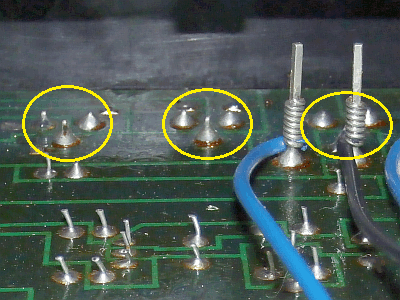

   • 右の写真で黄〇で囲んだハンダ付けです。


2. 予防補修


   • 黄〇で囲んだハンダを一旦除去し、新しいハンダで付け直しました。



---

リペア (その5)：チリチリ雑音が出る

1. 調査と修理


   • MULTIPATH-H 端子には検波出力が出ています。 この端子にチリチリが出ていました。

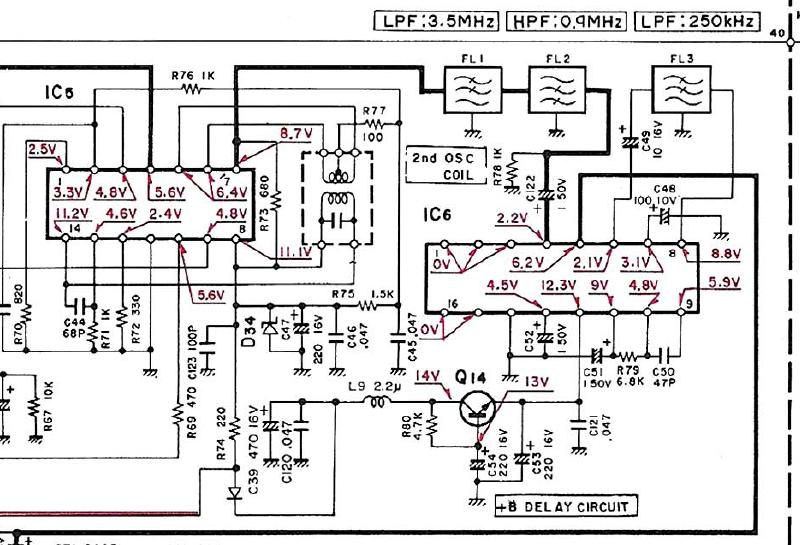

   • こうなると、パルスカウント検波部分に問題があると言うことです。 下の回路図はその部分です。


   • [IC5] で 1st IF 10.7MHz を 2nd IF 1.96MHz に変換し、2nd IF を元に [IC6] でパルカウント検波します。


   • 普通、バリバリ雑音の要因は [FL1] [FL2] [FL3] のどれかです。

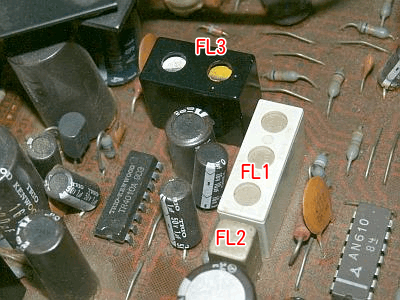

   • 右の写真は [FL1] [FL2] [FL3] の実装場所です。


     • [FL1] [FL2] は 2nd IF (1.96MHz) 波形を整形するために使います。


     • [FL3] はパルスカウント検波後の波形を整形するために使います。


     • いずれもチタコンを内蔵しており、これがマイグレーションで黒ずんで劣化します。


     • マイグレーションは金属カビのようなもので、電位差があると発生しやすいです。


     • マイグレーションは導電性のため、チタコンの両端を短絡しますが、薄いので電流が流れると切れて一旦直ります。


     • 切れたマイグレーションはしばらくすると再成長してまたチタコンの両端を短絡します。


     • マイグレーションによりチタコンの両端が ON/OFF されるのです。 これが雑音となって聴こえるのです。

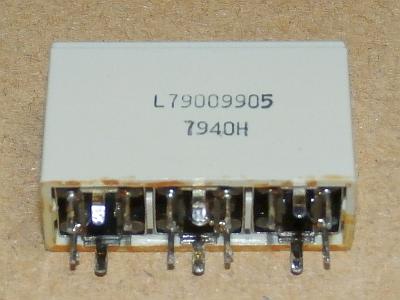

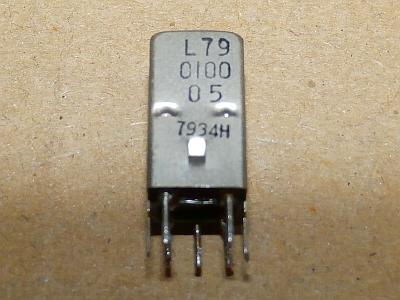

   • [FL1] を取り外してチェック


     • 裏側にチクワの形を部品が見えますが、これがチタコンです。 裏側に見えるチタコンは綺麗で問題ありません。

       　

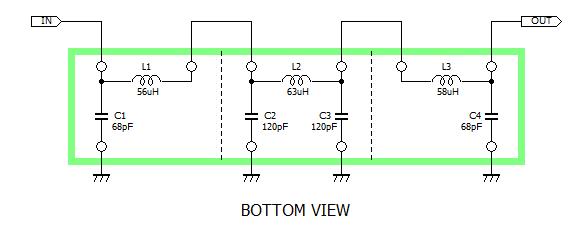

     • [FL1] の回路は以下です。 裏側に見えていたのは [C3] です。




     • [C1] [C2] [C4] は奥にあって確認できていませんが、[C3] はかなり綺麗なので、[FL1] の故障ではないと思われます。


     • [FL1] は何も手当をしない状態で基板に戻しました。

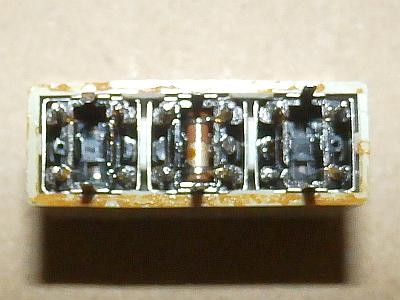

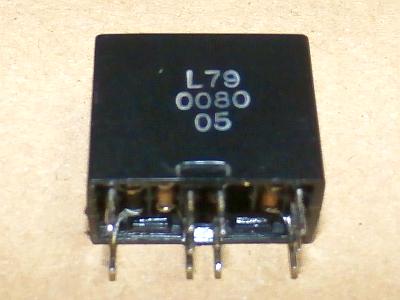

   • [FL2] を取り外してチェック

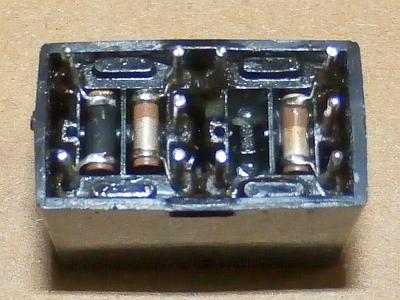

     • 裏側に見えるチタコンは真っ黒です。 マイグレーションが発生して劣化しています。

       　

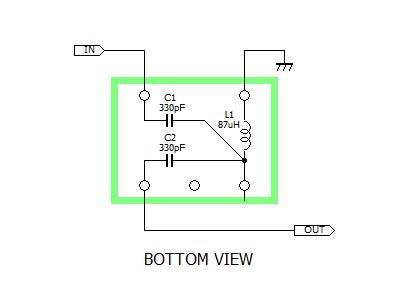

     • [FL2] の回路は以下です。 裏側に見えていたのは [C2] です。




     • [C1] は奥にあって確認できていませんが、[C2] が劣化しているので、おそらく [C1} も劣化していると思います。


     • [C1] [C2] を除去してから [FL2] を基板に戻しました。


   • [FL3] を取り外してチェック


     • 裏側に見えるチタコンの一番左の1個が真っ黒です。 マイグレーションが発生して劣化しています。

       　

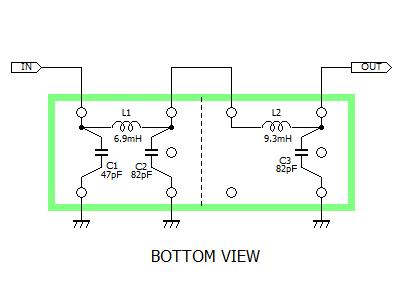

     • [FL3] の回路は以下です。 真っ黒になっていたのは [C1] です。 残りの2個は [C2] [C3] で、綺麗で問題ありません。




     • [C1] を除去してから [FL3] を基板に戻しました。


2. 取り外したチタコンの代わりに 30ppm/℃ 温度補償型積層セラミックコンデンサを基板の裏側に取り付け

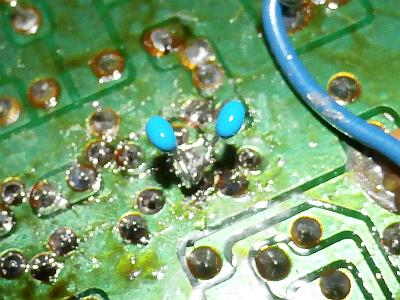

   • 左の写真は [FL2] の基板裏側です。 [C1] [C2] に相当するいずれも 330pF を取り付けました。

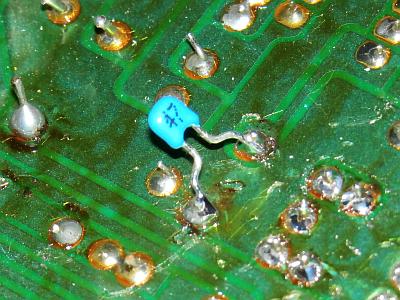

   • 右の写真は [FL3] の基板裏側です。 [C1] に相当する 47pF を取り付けました。

     　


3. 動作チェック


   • 修理後半日 FM 放送を聴きながらロングラン試験しましたが、雑音は出ていません。


   • 修理前は30分～1時間程度でチリチリ雑音が出ていたので、 たぶん直った！！！



---

リペア (その6)：一晩電源 OFF してから 電源 ON した時にしばらく音が出ない

1. 調査＆原因


   • これは [リペア (その5)] をした後のロングラン試験中に発覚しました。


     • 現象が確認できたのは1回だけですが、[S メータ] [T メータ] が正常に振れ [STEREO] ランプが消灯していました。


     • しばらく電源を入れて放置していたら、5分後くらい経ってから「バリッ」という雑音が出てから自然復旧しました。


   • 過去の経験からは、音が出ていない間は 2nd IF を作るローカル OSC が停止していたと思います。


     • これであれば現象との辻褄が合います。


     • パルスカウント検波では 10.7MHz の IF 周波数を 1.96MHz の 2nd IF に周波数変換します。


     • 2nd IF を作るためにローカル OSC を使うのですが、音が出ていない時はこの OSC が発振していないのです。


   • 2nd IF 用ローカル OSC を調査

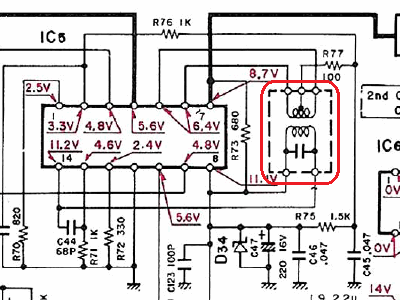

     • 左の回路はローカル OSC の部分です。 赤枠で囲んだ [L8] が OSC コイルです。


       • [L8] はチタコンを内蔵しており、普通にはこのチタコンの故障だと思われます。

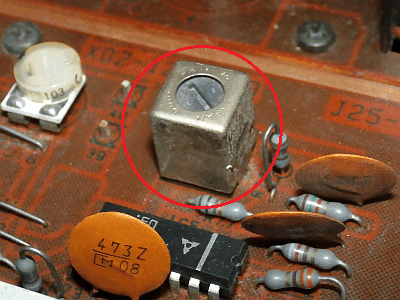

     • 右の写真で赤〇で囲んだコイルが [L8] です。


     　


   • [L8] を基板から取り出して調査

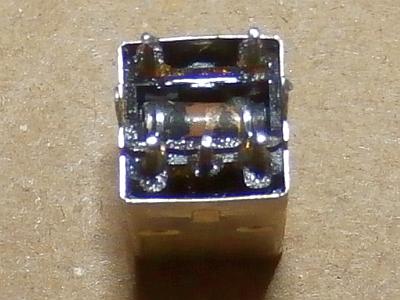

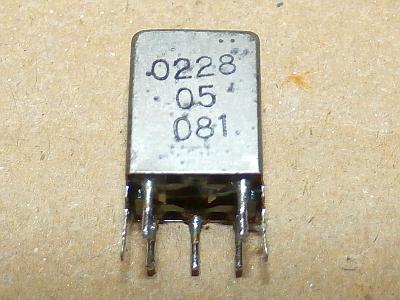

     • 左の写真は取り出した [L8] で、右の写真はその裏側です。


     • 右の写真でチクワの形をした部品が内蔵チタコンです。 マイグレーションが発生して真っ黒になっています。


       • 発振回路に使うコイルはある程度の Q が必要です。 マイグレーションは Q を下げてしまいます。


     • 原因は [L8] 内蔵チタコンの劣化です。 マイグレーションは不安定なので周囲温度上昇等で一時的に直ることもあります。


     　


2. 修理

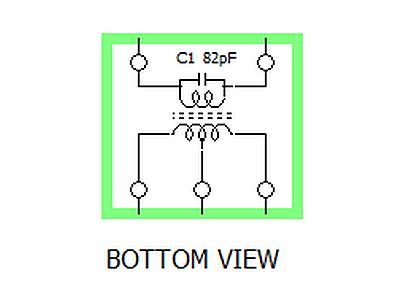

   • 左の写真は [L8] の回路です。 [C1] はもう使えないので除去して、[L8] を基板に戻しました。

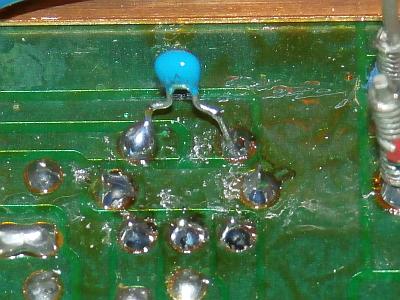

   • [C1] の代わりに積層セラミックコンデンサを右の写真のように基板裏で取り付けました。 青色のコンデンサです。


   • 使った積層セラミックコンデンサは C0G 30ppm/℃ 温度補償型 82pF です。

     　


3. 修理後の動作確認


   • 電源 ON から7秒後に音が出るようになりました。


   • この7秒という時間は Power ON/OFF Muting 回路によるもので、L-01T としては正常範囲です。


   • 直りました！！！



---

リペア (その7)：その他

1. [SW 基板] に実装されている [Q1] [Q2] 交換


   • [Q1] [Q2] はトランジスタで DIMMER 制御します。 劣化が見られたので交換しました。


   • 交換リスト



     部品番号	交換前	交換後	備考
     Q1	2SC945	2SC1815-GR
     Q2	2SC1384	2SC1815-GR	LED 化により電流が減ったので小電力トランジスタにした



2. フロントエンドカバーと電源トランスのクリーニング


   • 中性クリーナで汚れを除去してから カーワックス 掛けしました。 ピカッと輝く美しさになりました。


3. 木製天板の [左側上エッジ] [最奥側上エッジ] に塗装ハゲがある


   • 自動車用タッチアップペンつや消し黒で補修塗りして目立たなくなりました。


   • なお、化粧ツキ板が少し浮き上がっている箇所がありますが、まだ僅かで目立たないので、これは放置です。



---

再調整

1. 電源電圧チェッック (VP)


   • 実測値は以下のように正常でした。



     VP	標準値	実測値	判定	備考
     電源基板 端子13	+14V	+14.0V	〇	Front End, IF
     電源基板 端子15	+16V	+16.2V	〇	MPX
     電源基板 端子17	-16V	-16.2V	〇	MPX
     電源基板 端子19	+12V	+12.7V	〇	1'st OSC



2. FM 受信部の調整


   • L-01T (1号機) に記載の手順で再調整しました。


3. 調整結果


   • やはり、[S メータ] は振れ過ぎでした。 規格値に再設定しました。


   • パルスカウント検波用の 2nd IF が大きくズレていました。 規格値に再設定しました。


   • NOISE AMP ゲインが上がり過ぎでした。 規格値に再設定しました。


   • ステレオセパレーションが上がり、音の解像度が更に上がりました。



     項目	IF BAND	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	WIDE	stereo	59	59	dB
     	NARROW		39	39	dB
     高調波歪率 (1kHz)	WIDE	mono	0.012		%
     		stereo	0.020		%
     	NARROW	mono	0.098		%
     		stereo	0.12		%
     パイロット信号キャリアリーク	WIDE	stereo	-89	-79	dB
     オーディオ出力レベル偏差 (1kHz)	WIDE	mono	0	+0.05	dB




---

使ってみました

1. 修理を終わっての感想


   • 本機の外観はビンテージ並みででしたが、内部の状態が良かったので、再調整はスムーズでした。


   • やはり、L-01T は照明 LED 化が正解です。 LED に電球色を使ったのでオリジナルとそう色合いは変わらず、明るさムラがないです。


   • 再調整で L-01T 本来のゾクッとするリアルな音質に蘇ってよかったです。 特にギターの音が生々しいです。


   • やはり、音の質が超優秀です。 あらためて再認識しました。 ずっといつまででも聴いていたい音です。


2. デザイン


   • デザインはとても良いですが、ともかく大きいです。


   • 電源を入れるとダイヤル面などが照明でパッと浮き上がります。


   • 今回、照明を完全 LED 化したのでスッキリとした色合いになりました。


   • チューニングノブから手を離すと、同調サーボロックがかかります。


   • アンテナ端子に F 端子があるのが、ありがたいです。


3. リアパネルにある [CONTINUOUS DIAL LIGHT] スイッチ


   • [ON] で、ダイヤルスケールとメータ照明が常時点灯します。


   • [OFF] で、ダイヤルスケールとメータ照明がチューニングノブに手を触れた時だけ点灯します。 面白い仕掛けです。


4. 感度や音質


   • 感度は良好で、高級機らしい安定な受信ができます。


   • 音はパルスカウント検波らしいスッキリ感があります。 解像度感のある澄みきった音に聞き惚れます。 低音はよく出ています。


   • NHK FM でクラシック音楽を聴いていると、静寂の中からキラキラ輝く素晴らしい音が飛び出すのを感じます。 S/N が良いです。


   • 人の声にもリアルさを感じます。 目の前で話していると錯覚しそうです。


   • 素晴らしいチューナです。 ただし、半世紀物ですから新たに入手した場合は多くのリペアが必要になると思います。



---
