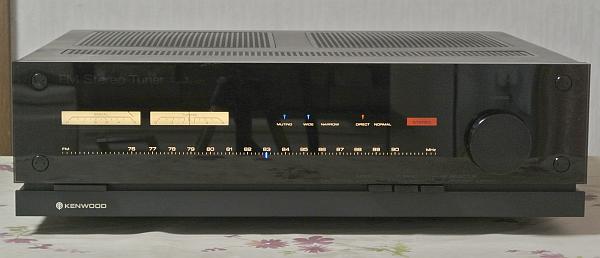

KENWOOD L-01T が到着

2023年5月29日、山梨県南都留郡の T さんから KENWOOD L-01T の再調整依頼品が到着しました。写真は照明を LED 化した後です。

定価16万円 の高級 FM 専用チューナで パルスカウント検波 です。

程度＆動作チェック

依頼者のコメント
- メータと指針以外の照明が点かないです。照明を LED 化して修理をお願いします。
- 問題なく音は出るが、シグナルメータの振れがやや不安定で、受信感度も落ちているように感じます。
- 修理と調整などをお願いします。
外観
- 製造シリアル番号は [10220019] で、電源コードの製造マーキングより1980年製造品とわかりました。
- 底板に貼ってあるメンテナンスシールによると、[1982年10月18日] [2008年12月22日] にメーカサービスで修理しています。
- [フロントパネル] [リアパネル] はプラスチック、[天板] [底板] は木と日本の従来工法で作った家屋みたいです。
  - 普通だったら安物作りですが、そうは見えない高級な作りになっています。
  - L-01T が製作された頃は筐体を非磁性化すると音が良くなると信じられていました。オカルトの世界です。
- [フロントパネル] には 10mm 厚のスモークアクリル板が全面に使われており、高級機らしい雰囲気があります。
  - 少し汚れてはいますが、ほぼキズは見られず綺麗です。スイッチ類も綺麗です。
- [リアパネル] [天板] [底板] は綺麗です。端子類にも輝きがあります。
- 全体として外観は良好です。
電源 ON してチェック
- 電源は問題なく入りましたが、[メータ] と [指針] 以外のランプは切れています。
  - よくよく見ると、[NARROW] ランプだけが薄っすらと青色に点灯します。
- 感度が大きく落ちています。ステレオ受信できません。
- チューニングノブを回すとガサゴソ雑音が出ます。バリコン軸の接触不良です。
- 放送の無い周波数でも S メータがユラユラ振れます。
- こういう状態なので周波数ズレは正確に把握できません。ある程度修理してから再チェックすることにします。
カバーを開けてチェック
- 開けてビックリ！玉手箱 (1)
  - 目で見てハッキリわかるほど膨張している電解コンデンサが数10個あります。寿命です。
- 開けてビックリ！玉手箱 (2)

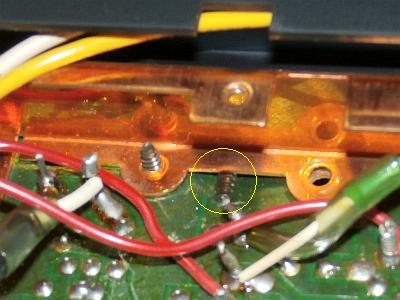

  - フロントエンドのカバーを外して観察すると、 フロントエンド基板に亀裂！！！ があります。

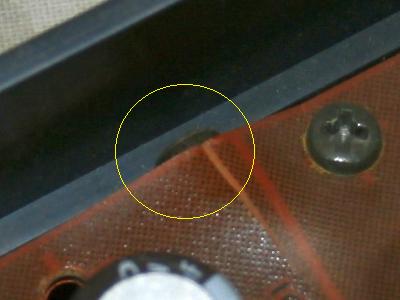

  - 原因は下の写真から判るように (ここに必要でない) ネジを筐体と基板の間に挟み込んだまま基板を取り付けたためです。
  - なぜこんなことになるのだろう。誰が犯人かわかりません。
  - そう言えば、カバーを開けた時に 3mm のタップネジが筐体内に転がっていました。やはり誰かが内部をグチャグチャに触っています。

    　
- 開けてビックリ！玉手箱 (3)

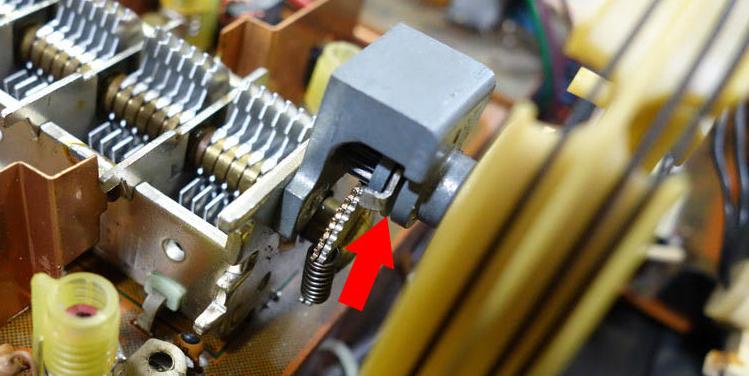

  - バリコンに取り付けられたプーリーを手前に引くと、プーリーが軸ごと脱落します。
  - 脱落防止 E リングが欠損していました。写真の矢印の場所にある E リングです。
  - E リング自体はホームセンタ等で入手可能ですが、隙間が狭すぎて私には取り付け無理です。専用工具が必要な気がします。
  - 糸掛け構造から、そうそう脱落しないと思われますが、抜けない保証はないです。時々カバーを開けて手で押し込む？
- 開けてビックリ！玉手箱 (4)

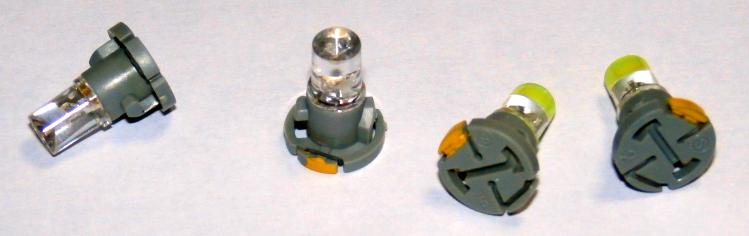

  - 既に [メータ] [指針] 以外のランプが写真の LED 球に交換されていました。
  - これらの LED 球がことごとく切れ、結局、切れずに残ったのは [メータ] [指針] のフィラメント球だったという訳です。
  - LED のほうが先に切れるとは、よほど選んだ LED 球の性能が悪かったか、使用方法誤りです。

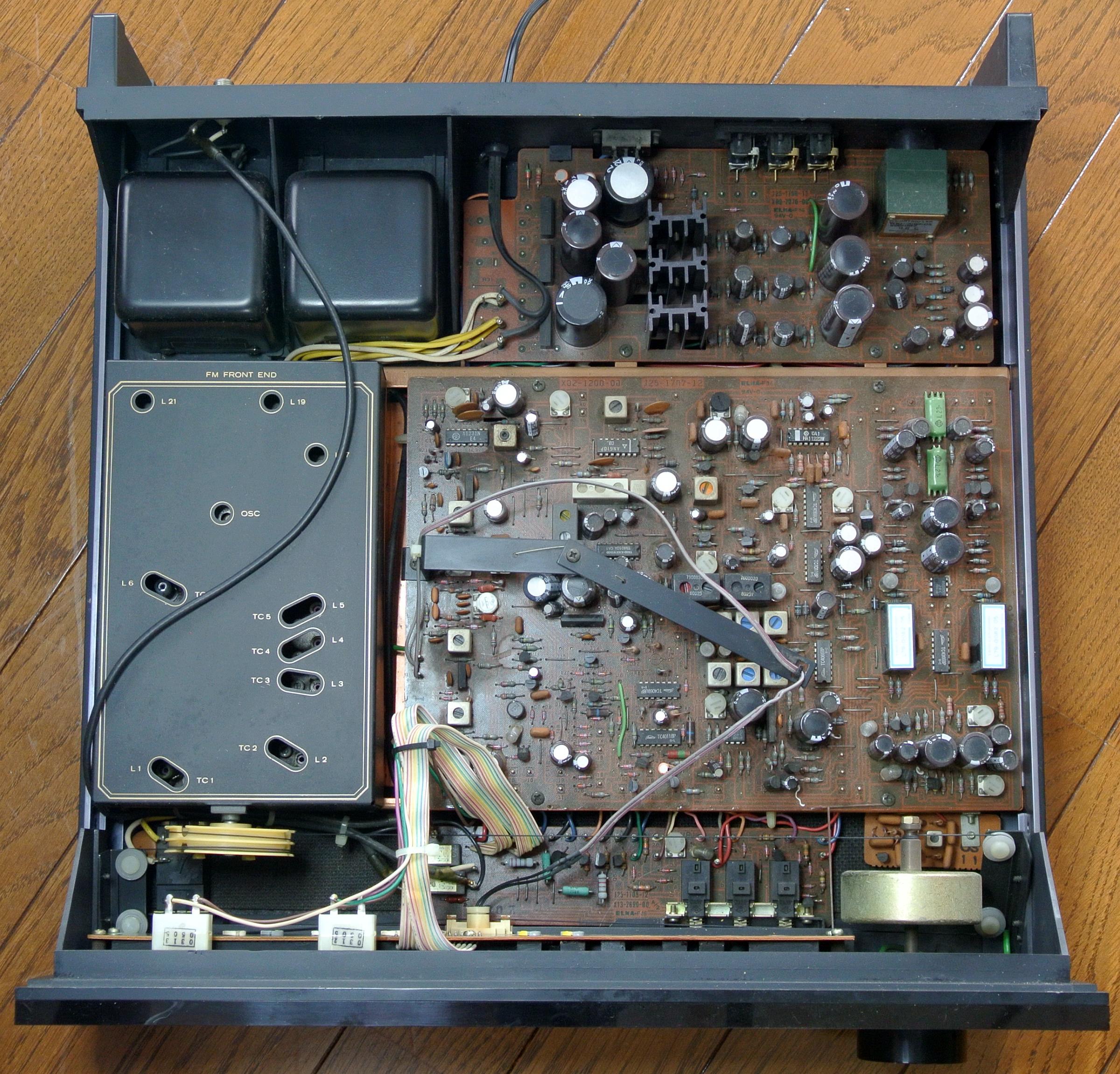

カバーを開けてみました

基板の作りは良いです。写真をクリックすると拡大写真を表示できます。

基板にベットリとしたゴミが付着しています。
[フロントエンド] [チューナ基板] [照明基板] [SW 基板] [タッチセンサ基板] [電源基板] の6つで構成します。
電源トランスが2個あって、右側のトランスは照明専用です。
底板を外すと基板の裏側が見えるので、メンテナンスは楽です。

IC を使用して合理化が図られています。

メーカ	IC	機能
HITACHI	HA1457	High Voltage Low Noise Preamplifier
HITACHI	HA11223W	PLL FM STEREO Demodulator with Pilot Cancel
JRC	NJM4559D	Dual Operational Amplifier
JRC	NJM4560D	Dual Operational Amplifier
Panasonic	AN610	平衡変復調器
NEC	uPC577H	FM IF Amplifier
SANYO	LA1231	FM IF System
TOSHIBA	TA7060P	FM IF Amplifier
	TC4011BP	Quad 2 Input NAND Gate
	TC4066BP	Quad Bilateral Switch
	TC4069UBP	Hex Inverter
TRIO-KENWOOD	TR4010A	Pulse Count Detector HITACHI HA12401A と同じ

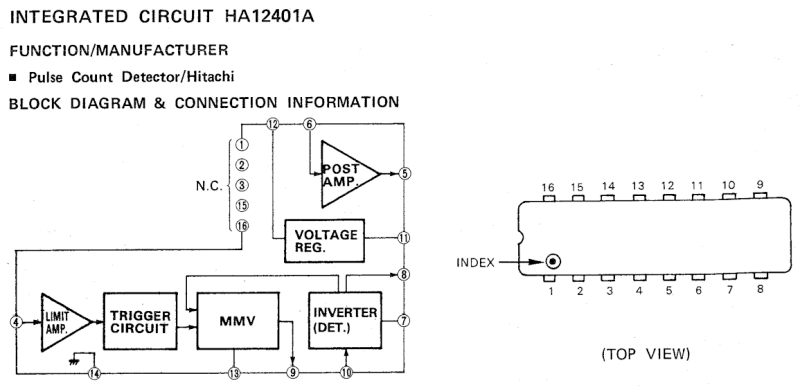

[TR4010A] は [HA12401A] と同じで、以下の Crown FM-2 のドキュメントが理解に役立ちます。
- Crown FM-2 Service Manual
- Crown FM-2 Schematics

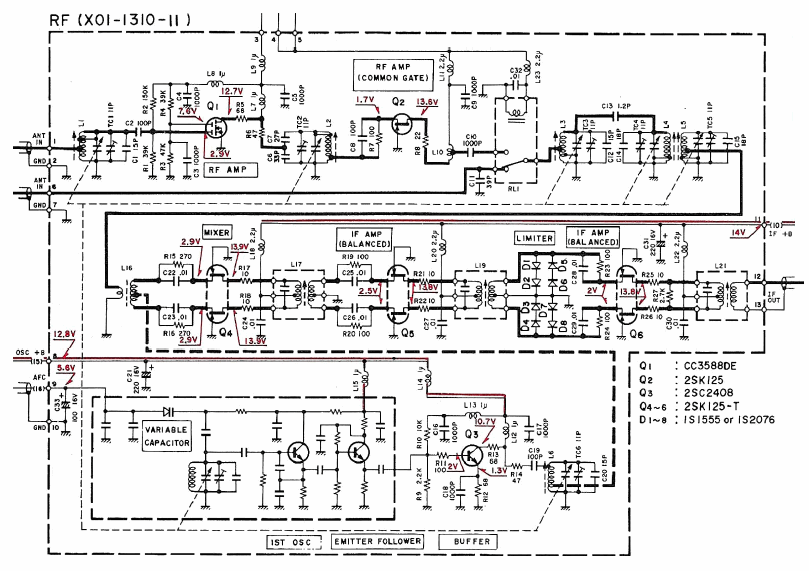

フロントエンド
- 7連バリコンで、あきれ返るほど凄まじい以下の構成です。
- 同調回路は全てトラッキング調整可能です。フロントエンドなのに [IF 増幅] [IF リミッタ] もあります。
IF 部
- wide 時

  (FE)→[CF1]→[L1]→[FET]→[L2]→[TA7060P]→[L3]→ [VR1] →[L4]→[FET]→[L5]→[TA7060P]→[CF4]→[LA1231]→[DET]
- narrow 時

  (FE)→[CF1]→[L1]→[FET]→[L2]→[TA7060P]→[L3]→ [CF2]→[CF3] →[L4]→[FET]→[L5]→[TA7060P]→[CF4]→[LA1231]→[DET]
- [LA1231] で [同調点検出] [S メータ駆動] [T メータ駆動] します。
検波部
- TRIO によると パルスカウント検波 です。

  (LA1231)→[AN610]→(2nd IF)→[LPF (3.5MHz)]→[HPF (0.9MHz)]→[TR4010A]→[LPF (250kHz)]→(MPX)
SCA フィルタ
- SCA キャリア信号を検出すると、SCA フィルタが ON する回路になっています。
- 問題もあります！
  - SCA キャリア検出が USA 仕様になっています。日本の SCA には無効です。 L-01T 発売時に日本では SCA 放送が無かった。
  - 電波状態が悪いと、この SCA フィルタ回路が誤動作して [プチプチ] という小さいノイズが乗ります。
- L-01T 以降のチューナでは SCA フィルタ (アンチバーディフィルタ) が常時 ON になっています。
  - 従って、L-01T の SCA フィルタも常時 ON にしてしまったほうが、安心して放送が楽しめます。
  - SCA フィルタを常時 ON にするには IC9 (NJM4559D) のオペアンプの 2pin～8pin 間に10kΩを入れます。
  - 今回は SCA フィルタを常時 ON にして再調整することにします。
MPX 部
- PLL MPX IC の [HA11223W] を使っていますが、そのまま使っている訳ではありません。
- [HA11223W] でサブキャリア信号を抽出し、この信号を使ってコンポジット信号ををスイッチングしてステレオ分離します。

リペア

フロントエンド基板に亀裂がある
- 原因となったネジを取り外し、亀裂を電気的に補修しました。基板が変形してしまっているので、機械的には補修不可です。
放送の無い周波数でも S メータがユラユラ振れる

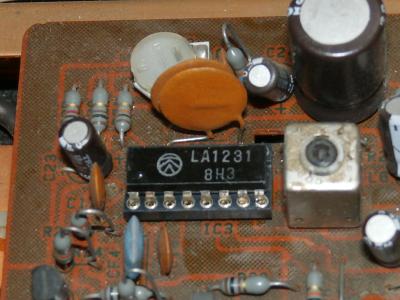

- IC3 [LA1231] を交換と再調整でほぼ直りました。 [16pin IC ソケット] 化して交換しています。
ステレオ受信できない
- 再調整で直りました。

電解コンデンサ全数交換・・・修理依頼者からのリクエスト

交換リストは以下です。
触るだけでポロンと転がり落ちるものや、足が腐っているものが多数ありました。
交換後、音を聴くとスッキリした音に大きく向上しました。普通は電解コンデンサの交換で音が変わったかな？くらいです。

この結果より、この L-01T は程度が相当悪かったと言えます。 電解コンデンサを全数交換して正解！

基板	部品番号	交換前	交換後	備考
電源基板	C1	10uF/25V (85℃)	10uF/50V (FG)	オーディオクラスに交換
	C2	10uF/25V (85℃)	10uF/50V (FG)
	C3	2200uF/25V (85℃)	2200uF/50V (KW)
	C4	1000uF/25V (85℃)	1000uF/50V (KW)
	C5	1000uF/25V (85℃)	1000uF/50V (KW)
	C6	100uF/25V (85℃)	100uF/25V (FG)
	C7	100uF/10V (85℃)	100uF/25V (FG)
	C8	1000uF/25V (85℃)	1000uF/50V (KW)
	C9	22uF/10V (85℃)	22uF/35V (MW)
	C10	1000uF/25V (85℃)	1000uF/50V (KW)
	C11	100uF/25V (85℃)	100uF/25V (FG)
	C12	100uF/10V (85℃)	100uF/25V (FG)
	C13	1000uF/25V (85℃)	1000uF/50V (KW)
	C14	22uF/10V (85℃)	22uF/35V (MW)
	C15	2200uF/25V (85℃)	2200uF/50V (KW)
	C16	100uF/25V (85℃)	100uF/25V (FG)
	C17	100uF/10V (85℃)	100uF/25V (FG)
	C18	2200uF/16V (85℃)	2200uF/50V (KW)
	C19	22uF/10V (85℃)	22uF/35V (MW)
	C20	100uF/25V (85℃)	100uF/25V (FG)
	C21	100uF/10V (85℃)	100uF/25V (FG)
	C22	220uF/16V (85℃)	220uF/25V (FG)
	C23	22uF/10V (85℃)	22uF/35V (MW)
チューナ基板	C23	1uF/50V (85℃)	1uF/50V (MUSE) (BP)	オーディオクラスに交換
	C24	1uF/50V (85℃)	1uF/50V (MUSE) (BP)	オーディオクラスに交換
	C25	220uF/16V (85℃)	220uF/16V (105℃)	105℃クラスに交換
	C26	22uF/10V (85℃)	22uF/25V (MUSE) (BP)	オーディオクラスに交換
	C27	1uF/50V (85℃)	1uF/50V (MUSE) (BP)
	C29	10uF/16V (BP)	10uF/25V (MUSE) (BP)
	C30	47uF/16V (85℃)	47uF/25V (MUSE) (BP)
	C33	1uF/50V (85℃)	1uF/50V (MUSE) (BP)
	C37	220uF/16V (85℃)	220uF/16V (105℃)	105℃クラスに交換
	C38	47uF/10V (85℃)	47uF/16V (105℃)	105℃クラスに交換
	C39	470uF/16V (85℃)	470uF/25V (FG)	オーディオクラスに交換
	C40	10uF/16V (BP)	10uF/25V (MUSE) (BP)
	C41	0.47uF/50V (85℃)	0.47uF/50V (MUSE) (BP)
	C47	220uF/10V (85℃)	220uF/16V (105℃)	105℃クラスに交換
	C48	100uF/10V (85℃)	100uF/25V (FG)	オーディオクラスに交換
	C49	10uF/16V (85℃)	10uF/50V (FG)
	C51	1uF/50V (85℃)	1uF/50V (FG)
	C52	1uF/50V (85℃)	1uF/50V (FG)
	C53	220uF/16V (85℃)	220uF/25V (FG)
	C54	220uF/16V (85℃)	220uF/25V (FG)
	C55	100uF/16V (85℃)	100uF/25V (MUSE) (BP)
	C60	1uF/50V (85℃)	1uF/50V (FG)
	C65	220uF/16V (85℃)	220uF/25V (FG)
	C66	1uF/50V (85℃)	1uF/50V (FG)
	C67	220uF/16V (85℃)	220uF/25V (FG)
	C68	47uF/16V (85℃)	47uF/25V (MUSE) (BP)
	C70	1uF/50V (85℃)	1uF/50V (MUSE) (BP)
	C74	220uF/16V (85℃)	220uF/16V (105℃)	105℃クラスに交換
	C75	220uF/16V (85℃)	220uF/16V (105℃)	105℃クラスに交換
	C78	22uF/10V (85℃)	22uF/35V (MW)	オーディオクラスに交換
	C79	10uF/16V (85℃)	10uF/50V (FG)
	C80	3.3uF/50V (85℃)	3.3uF/50V (MUSE) (BP)
	C86	1uF/50V (85℃)	1uF/50V (MUSE) (BP)
	C87	1uF/50V (85℃)	1uF/50V (MUSE) (BP)
	C90	220uF/16V (85℃)	220uF/16V (105℃)	105℃クラスに交換
	C91	100uF/10V (85℃)	100uF/25V (FG)	オーディオクラスに交換
	C92	100uF/10V (85℃)	100uF/25V (FG)
	C95	100uF/16V (85℃)	100uF/25V (FG)
	C96	100uF/16V (85℃)	100uF/25V (FG)
	C97	220uF/16V (85℃)	220uF/25V (FG)
	C98	220uF/16V (85℃)	220uF/25V (FG)
	C99	22uF/10V (85℃)	22uF/35V (MW)
	C100	22uF/10V (85℃)	22uF/35V (MW)
	C107	1uF/50V (85℃)	1uF/50V (FG)
	C108	1uF/50V (85℃)	1uF/50V (FG)
	C109	220uF/16V (85℃)	220uF/25V (FG)
	C110	220uF/16V (85℃)	220uF/25V (FG)
	C111	220uF/10V (85℃)	220uF/25V (FG)
	C112	220uF/10V (85℃)	220uF/25V (FG)
	C113	10uF/10V (BP)	10uF/50V (MUSE) (BP)
	C114	10uF/10V (BP)	10uF/50V (MUSE) (BP)
	C115	100uF/16V (85℃)	100uF/16V (105℃)	105℃クラスに交換
	C116	100uF/16V (85℃)	100uF/16V (105℃)
	C117	100uF/16V (85℃)	100uF/16V (105℃)
	C118	100uF/16V (BP)	100uF/16V (BP)	回路図にない
	C122	1uF/50V (85℃)	1uF/50V (FG)	オーディオクラスに交換

照明を LED 化・・・修理依頼者からのリクエスト
- 右の写真は従来使われていたフィラメントランプです。
  - フロントパネル照明には円盤型ランプが多数使われていました。
  - 指針用照明には黒いコードが付いているランプが使われていました。
- リプレースに使う LED

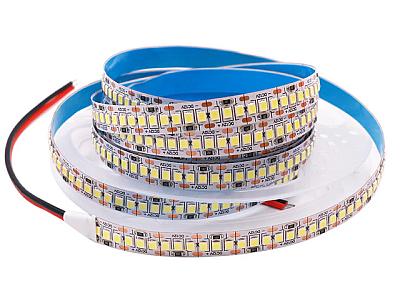

  - テープ LED は [ダイヤルスケール] [S メータ] [T メータ] [WORDS] 照明に使います。
    - 1m あたり高輝度 LED 240個の凄まじい製品です。
    - 発色はウォームホワイト (電球色) としました。
  - 5mm 砲弾型 LED はセレクタとステレオ表示に使います。 [白色、10000mcd、照射角60度] です。

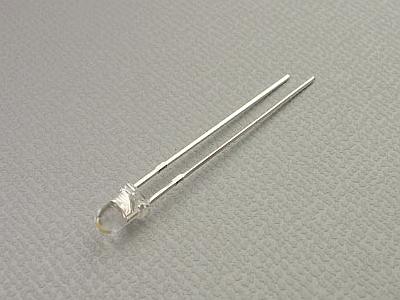

  - 3mm 砲弾型 LED は指針に使います。 [青色、12000mcd、照射角30度] です。
  　

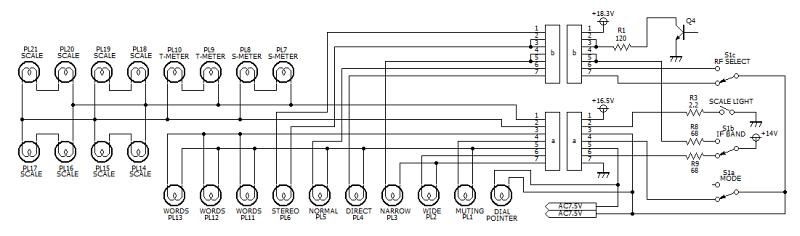

- 下は従来のランプ表示回路です。当然、このままでは LED 駆動できません。

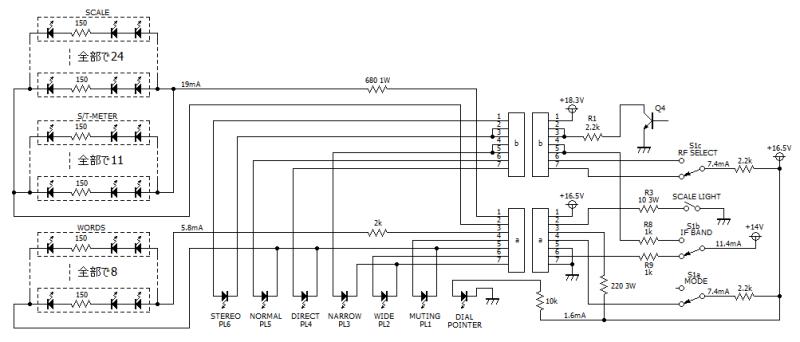

- 下は LED 化ランプ表示回路です。全て DC 駆動します。

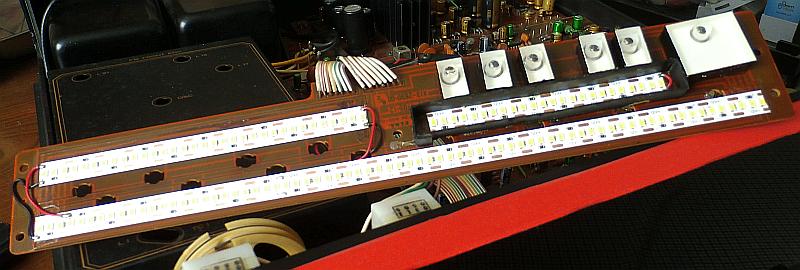

- LED 化して完成した [照明基板] です。
  - テープ LED にした [ダイヤルスケール] [S メータ] [T メータ] [WORDS] 用散光板は除去しました。
    - [セレクタ] [STEREO] 用の散光板はそのまま使いました。
  - [WORDS] 照明の周りにある四角い枠は自作の遮光板です。
    - ボール紙で簡単工作し、黒ラッカー塗装してからボンドで貼り付けました。サイズは 110(W)×13(H)×10(D) mm です。
  - テープ LED を貼り付ける位置は重要です。
    - LED の中心を基板下から、[ダイヤルスケール] 用 9mm、[S/T メータ] 用 32mm、[WORDS] 用 24mm にします。
- L-01T はテープ LED 照明化すると幸せになれます！

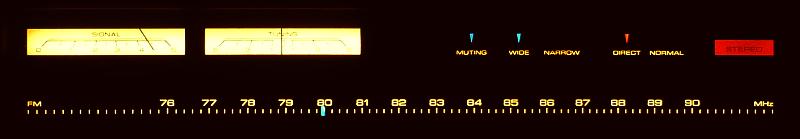

  - LED 化後はムラのない非常にスッキリとした素晴らしい表示になりました。
  - フィラメントランプの時は (照射面積が広いので) 僅かに明るさムラがありました。
DARC ノイズ対策
- L-01T には日本の FM 多重放送からの雑音混入 (DARC ノイズ) という根本的な問題があります。
  - USA の FM 多重放送からの雑音混入 (SCA ノイズ) には対応しています。
  - L-01T 発売時には日本の FM 多重放送 (DARC) の規格がまだ決まっていなかったのです。
  - このため、USA モデルの SCA ノイズ阻止回路のまま日本で L-01T を発売したのが、原因の元です。
  - 現在、DARC 放送をしているのは NHK だけで、民放は放送していません。
- 現在では SCA フィルタ OFF でも DARC ノイズは発生しなくなっています。 DARC の何が変わったのか？深くは追求していません。
  - ですから、SCA フィルタ ON するのは緊急的と考えてもよさそうです。必要がある場合に人為的に ON する。

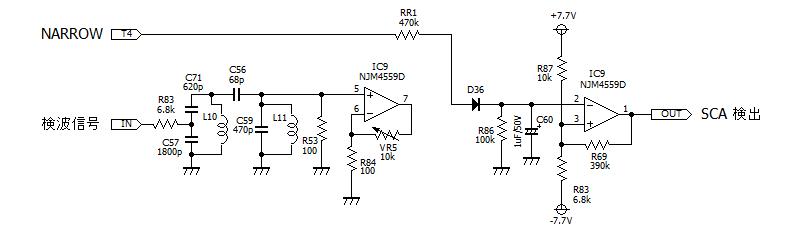

- 以下の回路に改造して対策しました。
  - WIDE 時は SCA フィルタ OFF とし、NARROW 時は SCA フィルタ ON とします。
  - 雑音が入るといった緊急事態に人為的に NARROW にすることで対処します。
チューニングノブ動作で受信音にガサゴソ雑音が入る
- 原因はバリコン軸の接触不良です。
- 本機は42年物ビンテージ (2022年現在) です。バリコン軸の接触回復は必須です。
  1. エレクトロニッククリーナを軸受けに噴射し何度もバリコン羽を動かすと緑青サビが湧き出てきます。
  2. 湧き出た緑青サビを爪楊枝で丹念に落とします。
  3. [1] と [2] を何度も何度も繰り返します。
  4. 仕上げに、軸受けにコンタクトグリースを塗布して防錆処置します。
- 大量の緑青サビが除去できました。結構手間がかかりましたが、以上で回復しました。
- 実際に使ってみて、ガサゴソ雑音が消滅したことを確認しました。

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

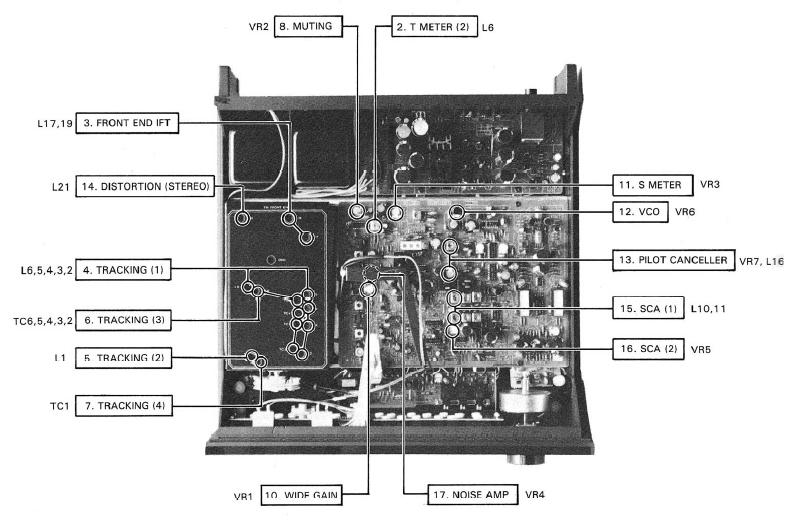

調整ポイント

基板	機能	種別	調整ポイント	調整内容
フロントエンド	フロントエンド	L	L1 L2 L3 L4 L5 L6	RF トラッキング
		TC	TC1 TC2 TC3 TC4 TC5 TC6	RF トラッキング
		TC	TC7	OSC トラッキング
		IFT	L17 L19 L21	IF
チューナ基板	IF	IFT	L2 L3 L5	IF
		IFT	L6	同調点検出 (QR)
		VR	VR1	WIDE GAIN
			VR2	MUTING LEVEL
			VR3	S METER LEVEL
			VR4	NOISE LEVEL
	DET	L	L8	2'nd OSC
	SCA	L	L10 L11	SCA TUNED
		L	L12 L13 L14 L15	SCA FILTER
		VR	VR5	SCA SENSTIVITY
	MPX	VR	VR6	VCO
			VR7	PILOT CANCELL
			VR8	PULSE WIDTH (L)
			VR9	PULSE WIDTH (R)
			VR10	SEPARATION (L)
			VR11	SEPARATION (R)
		L	L16	PILOT CANCELL

電源電圧チェッックポイント (VP)

VP	標準値	実測値	判定	備考
電源基板端子13	+14V	+14.1V	〇	Front End, IF
電源基板端子15	+16V	+16.3V	〇	MPX
電源基板端子17	-16V	-16.3V	〇	MPX
電源基板端子19	+12V	+12.8V	〇	1'st OSC

FM 受信部の調整

手順	SSG出力	L-01T の設定	調整箇所	TP 及び調整値	備考
1	CF カラーマーキングを確認する　　f_CF ＝ IF 周波数本機は青色の f_CF ＝ 10.67MHz だった
2	-	MODE : MONO IF BAND : WIDE RF SEL : NORMAL	-	-
3	SSG 出力を TP1 に注入する				同調点調整
4	f_CF 90dB 無変調	-	L6	チューングノブに手を触れながら T メータ = センタ
5	手順3の注入を解除する
6	90MHz 90dB mono 1kHz	指針を 90MHz に合わせる	[フロントエンド] TC7	チューングノブに手を触れながら T メータ = センタ	OSC トラッキング調整ダイヤルと指針を合わせるのが目的
7	78MHz 40dB 無変調	78MHz 受信	[フロントエンド] L1 L2 L3 L4 L5 L6	S メータ = 最大	RF トラッキング調整
8	88MHz 40dB 無変調	88MHz 受信	[フロントエンド] TC1 TC2 TC3 TC4 TC5 TC6	S メータ = 最大
9	手順7～8を数回繰り返す
10	83MHz 40dB 無変調	83MHz 受信	[フロントエンド] L17 L19 L21	S メータ = 最大	フロントエンド IF 調整
11		83MHz 受信	L2 L3 L5	S メータ = 最大	IF 調整
12		83MHz 受信 IF BAND : NARROW	-	S メータ = 記録	WIDE GAIN 調整
13		83MHz 受信 IF BAND : WIDE	VR1	S メータ = 手順12と同じ	WIDE GAIN 調整
14	83MHz 90dB 無変調	83MHz 受信 MODE : AUTO	L8	R78 (右) 周波数 = 1.96MHz 周波数カウンタで測定	2'nd OSC 調整
15	83MHz 90dB 無変調		VR6	R117 (後) 周波数 = 76kHz 周波数カウンタで測定	VCO 調整
16	83MHz 90dB stereo 1kHz L+R		VR7 L16	オーディオ出力 = 19kHz 成分最小	パイロットキャンセル調整
17	83MHz 90dB stereo 1kHz L+R		[フロントエンド] L21	オーディオ出力 = 高調波歪率最小	IF 歪補正
18	83MHz 90dB stereo 1kHz L-R		VR8	オーディオ出力 (L) = 最大	SUB 調整
19	83MHz 90dB stereo 1kHz L-R		VR9	オーディオ出力 (R) = 最大	SUB 調整
20	83MHz 90dB stereo 1kHz R		VR10	オーディオ出力 (L) = 最小	セパレーション調整
21	83MHz 90dB stereo 1kHz L		VR11	オーディオ出力 (R) = 最小	セパレーション調整
22	VR4 を反時計方向に回し切る
23	83MHz 25dB mono 1kHz	83MHz 受信	VR2	MUTING = ON/OFF 閾	MUTING レベル調整
24	83MHz 60dB 無変調		VR3	S メータ = 4.8	S メータ調整 SSG が EMF 出力なら 66dB
25	OFF		VR4	Q6-E = 8V	NOISE AMP 調整

調整結果

あちこちで調整ズレしまくっていましたが、感度は上がりました。

IF BAND = WIDE 時のスレテオセパレーションは素晴らしく良くなりました。

項目	IF BAND	stereo/mono	L	R	単位
ステレオセパレーション (1kHz)	WIDE	stereo	70	70	dB
ステレオセパレーション (1kHz)	NARROW	stereo	21	21	dB
高調波歪率 (1kHz)	WIDE	mono	0.057		%
	WIDE	stereo	0.062		%
	NARROW	mono	0.11		%
	NARROW	stereo	0.11		%
パイロット信号キャリアリーク	WIDE	stereo	-63	-65	dB
オーディオ出力レベル偏差	WIDE	mono	0	-0.07	dB

使ってみました

デザイン
- デザインはとても良いです。ともかく大きくて重いです。
- 電源を入れるとダイヤル面などが照明でパッと浮き上がります。
- 今回、多素子 LED 照明に改造したので、ダイヤル面はクッキリハッキリでコントラストが高い表示になりました。それでいて電球色同様の柔らかく暖かい表示です。
- フロントパネルは 10mm の分厚いスモークアクリルです。
- リアパネルはプラスチック、天板と底板は木ですが、安っぽくはなく、良い仕上がりです。
- チューニングノブは直径 46.5mm の無垢アルミです。
- チューニングノブから手を離すと、同調サーボロックがかかります。
- チューニングノブでダイヤル指針は、高級感のある動きをします。
端子類
- アンテナ端子は [300Ω] [75Ω] のあらゆる接続に対応しています。
  - 特に F 端子がありがたいです。
- [OUTPUT] [MULTIPATH] 端子はいずれも RCA 端子です。
- [CONTINUOUS DIAL LIGHT] スイッチ
  - [ON] で常にダイヤルスケールとメータ照明が点灯します。
  - [OFF] で普段は照明が消灯で、チューニングノブに手を触れた時だけ点灯します。面白い仕掛けです。
感度や音質
- 感度は良好です。
- 音はパルスカウント検波らしいスッキリ感があります。低音はよく出ています。
- ステレオセパレーションが良く、音に解像感があります。細か音がよく聞こえます。

仕様ほか

ドキュメント
- L-01T Service Manual (1)
- L-01T Service Manual (2) ・・・上記では一部回路図で見にくい箇所があるので、その補足用

仕様

FM 受信部
受信周波数	76～90MHz
アンテナインピーダンス	75Ω不平衡
感度	NORMAL : 10.3dBf (新 IHF) / 0.9uV (IHF) DIRECT : 20.7dBf (新 IHF) / 3uV (IHF)
S/N 比 50dB 感度	NORMAL MONO : 15.8dBf (新 IHF) / 1.7uV (IHF) NORMAL STEREO : 37.2dBf (新 IHF) / 20uV (IHF) DIRECT MONO : 26.7dBf (新 IHF) / 6uV (IHF) DIRECT STEREO : 48.1dBf (新 IHF) / 70uV (IHF)
高調波歪率	[MONO] 100Hz : 0.02% (WIDE)、0.04% (NARROW) 1kHz : 0.02% (WIDE)、0.15% (NARROW) 6kHz : 0.04% (WIDE)、0.2% (NARROW) 15kHz : 0.04% (WIDE)、0.05% (NARROW) 50Hz～10kHz : 0.04% (WIDE)、0.3% (NARROW) [STEREO] 100Hz : 0.03% (WIDE)、0.3% (NARROW) 1kHz : 0.03% (WIDE)、0.2% (NARROW) 6kHz : 0.05% (WIDE)、0.3% (NARROW) 15kHz : 0.18% (WIDE)、1.3% (NARROW) 50Hz～10kHz : 0.08% (WIDE)、0.4% (NARROW)
S/N 比	MONO : 86dB STEREO : 80dB
イメージ妨害比	120dB
選択度 (IHF)	120dB
IF 妨害比	120dB
スプリアス妨害比	120dB
AM 抑圧比	65dB
キャプチャーレシオ	WIDE : 0.9dB NARROW : 2.5dB
サブキャリア抑圧比	70dB
ステレオセパレーション	1kHz : 60dB (WIDE)、47dB (NARROW) 100Hz～10kHz : 48dB (WIDE)、35dB (NARROW) 15kHz : 45dB (WIDE)
周波数特性	15Hz～15kHz ±0.5dB
出力レベル/インピーダンス
FM 出力 (1kHz 100% 変調)	可変 : 0～1.5V/150Ω 固定 : 0.75V/150Ω
マルチパス出力 (1kHz 30% 変調)	V : 0.1V/1kΩ H : 0.3V/10kΩ
総合
電源	AC100V 50/60Hz
定格消費電力 (電気用品取締法)	50W
外形寸法	440(W)×136(H)×452(D) mm
重量	9.1kg
その他
発売時期	1979年
定価	160,000円
