ONKYO T-405W

ONKYO T-405W をゲット！

2022年3月16日、 ハードオフ 川口上青木店で ONKYO T-405W の中古ジャンク品が550円でした。

部品取り目的だったので、外観はどうでも良く、そこそこ動作すればよいです。

お店のチェックコーナで動作確認したら、ちゃんと動作したので購入しました。

---

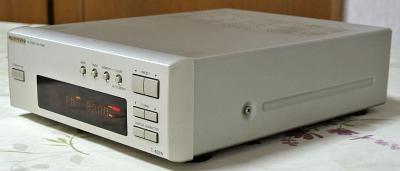

外観＆動作チェック

1. 外観


   • 製造シリアル番号は [8904917078A] です。


   • フロンパネルのディスプレイのアクリル板にザクッと線キズが1本あります。 これ以外はかなり綺麗です。


   • リアパネルはかなり綺麗です。 天板にはスレが少しありますが、まあまあ綺麗です。


   • 全体的にクリーニングで回復しそうな汚れがあります。


2. 電源 ON してチェック


   • FL 表示はかなり痩せていますが、ギリギリなんとか見えます。 各ボタン操作は良好です。


   • FM の周波数ズレもなくステレオで良好に受信できます。 AM も良好に受信できます。



---

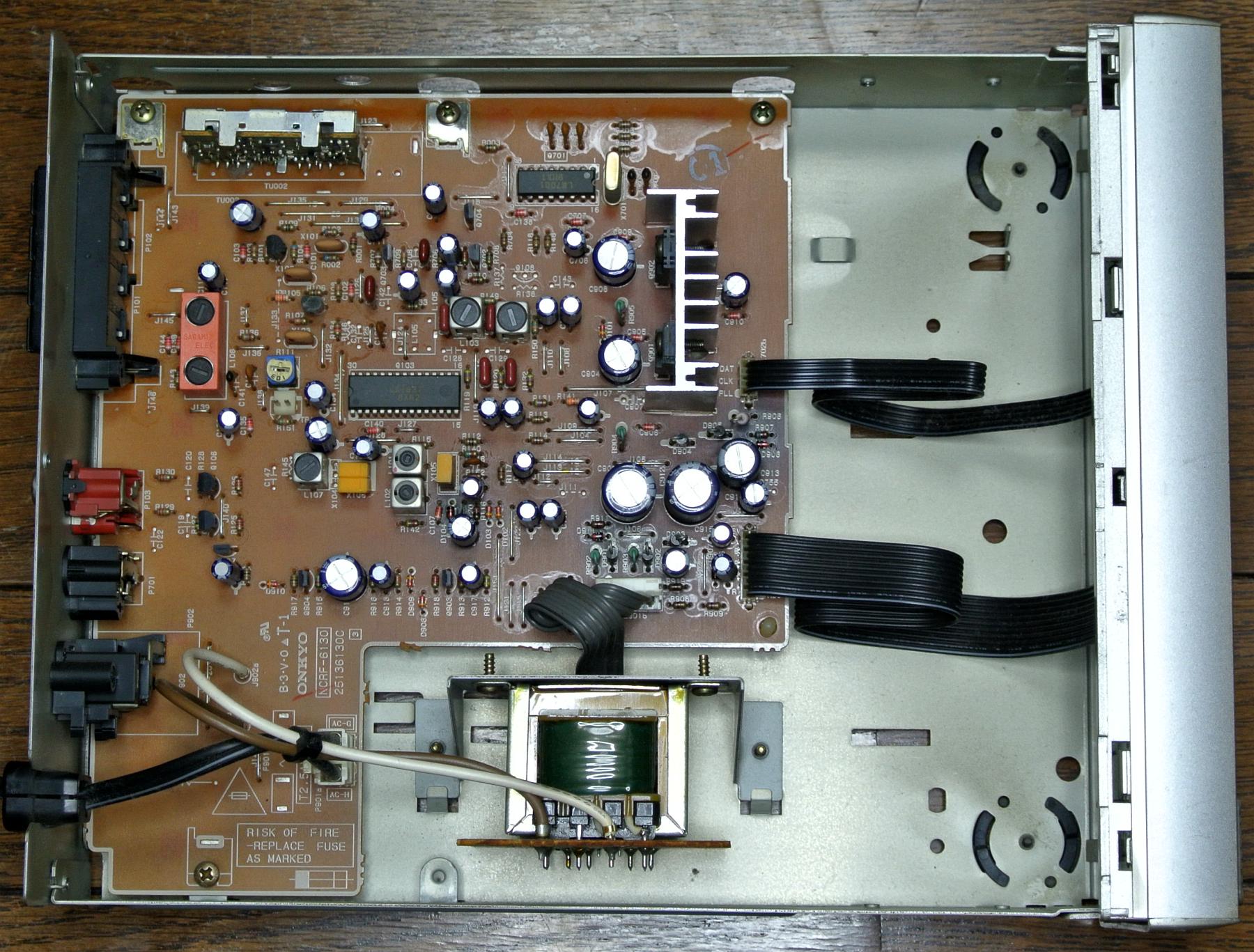

カバーを開けてみました

1. 基板の作りは良いです 写真をクリックすると拡大写真を表示できます。


   • IC のロット番号と電源コードの製造マーキングより、1999年製と判明しました。


2. 以前に触ったことのある T-405TX と内部は全く同じみたい


   • [チューナ基板] [フロントパネル基板] [電源トランス] など全く同じに思えます。


   • [チューナ基板] の部品と配置は全く同じです。 部品番号まで同じです。


3. よくよく比べるとケーブルの引き回しなど違いはあります


   • しかしながら、同じとして扱ってもよさそうなほんの僅かな違いです。



---

調整

1. 電圧チェックポイント (VP)


   • 基板上のジャンパーで測定します。 電圧の実測値は以下のように正常でした。



   VP	標準値	実測値	備考
   J101	5.6V	5.58V	デジタル用
   J107	12V	11.96V	チューナ/オーディオ用



2. FM/AM 受信部の調整


   • T-405TX とチューナ基板が全く同じであることから、そこに記載の手順で再調整しました。


3. 調整結果


   • 同調点のズレは少なかったです。 たぶん、当たりの個体です。


   • ステレオ時の高調波歪率は 0.19% (1kHz) でした。 スペックよりイイ数値です。


   • FM ステレオセパレーションはセパレーション調整が無い割には良いです。 スペック通りの数値です。


     • 40dB 程度あれば音に分解能を感じられます。


   • キャリアリークやレベル偏差は優秀です。 スペックよりイイ数値です。


   • 以前に触った T-405TX よりかなり良いです。 T-405 シリーズは当たり外れが大きいのかもしれない。



   項目	L	R	単位
   ステレオセパレーション	37	47	dB
   パイロット信号キャリアリーク	-74	-72	dB
   オーディオ出力レベル偏差 (MONO)	0	+0.04	dB




---

使ってみました

1. デザイン


   • ごく普通のデザインですが、悪くはなく良いほうです。


   • 操作は全てボタンで、ボタン数は少なめです。


   • 常に時刻表示しているので、FL 表示器が劣化しやすいです。


2. FM 受信


   • 受信範囲は 76.0～108.0MHzで ワイド FM も受信できます。


   • 周波数ステップは 0.05MHz です。


   • 感度・音質とも実用レベルです。


3. AM 受信


   • 受信範囲は 522～1629kHzで、周波数ステップは 9kHz です。


   • 感度・音質とも実用レベルです。


4. その他


   • プリセットメモリは FM/AM ごとにそれぞれ30局分あります。


   • プリセット局に8桁までの任意の文字で表示する機能があります。


5. 総合評価


   • 性能は普通に使うには十分です。


   • ステレオセパレーションは以前に触った T-405TX より優秀です。 T-405 シリーズは当たり外れが大きいのかな？


   • 1万円台の激安チューナですから、おみくじ感覚です。 当たれば普通に使え、外れだと辛抱して使う。



---

仕様その他

1. ドキュメント ・・・ T-405TX と全く同じなので、以下のドキュメントがそのまま使えます


   • T-405TX 取扱説明書


   • T-405TX Service Manual ・・・ (AM 調整手順なし)


   • T-405X Service Manual ・・・ 参考 (AM 調整手順あり)


2. 仕様 ・・・ T-405TX と全く同じです



   FM 部
   受信周波数範囲	76.0～108.0MHz (50kHz step)
   感度	IHF 1.2uV/12.8dBf (75Ω)
   S/N 比 50dB 感度 (75Ω)	2.4μV/18.8dBf (75Ω)
   イメージ妨害比	50dB (83MHz)
   IF 妨害比	80dB (83MHz)
   S/N 比	mono : 76dB stereo : 70dB
   2信号選択度	50dB (400kHz)
   AM 抑圧比	50dB
   キャプチャレシオ	1.0dB
   歪率 (1kHz)	mono : 0.5% stereo : 0.8%
   ステレオセパレーション	1kHz 40dB 100Hz～10kHz 30dB
   周波数特性	20Hz～15kHz (±1.5dB)
   キャリアリーク	-65dB
   アンテナインピーダンス	75Ω/300Ω
   出力電圧 (1kHz)	500mV (100%)
   出力インピーダンス	2.7kΩ
   AM 部
   受信周波数範囲	522～1,629kHz (9kHz step)
   感度	ANT 端子：20uV Loop ANT：200uV/m
   イメージ妨害比	30dB (999kHz)
   IF 妨害比	40dB (999kHz)
   S/N 比	50dB (100mV/m)
   歪率 (1kHz)	1.0%
   出力電圧 (1kHz)	150mV (30%)
   出力インピーダンス	2.7kΩ
   総合
   クロック精度	月差±30秒 (25℃)
   電源電圧	AC100V, 50/60Hz
   消費電力	9W
   外形寸法	205(W)×76(H)×280(D)mm
   重量	1.7kg
   その他
   発売時期	1997年9月
   定価	16,000円 (税不含)




---
