ONKYO T-405TX

ONKYO T-405TX をゲット！

2012年3月2日、ONKYO T-405TX の中古が310円でした。

定価12,000円 (税抜) と保有チューナ中、最安値です。 この値段で性能はいかほどか？？？

---

程度＆動作チェック

1. 売主のコメント


   • 電源は入ります。 アンテナ無しのため動作確認しておりません。


2. 外観


   • 全体的に汚れやキズはありますが、ガッカリする程ではなく、なんとか許容範囲です。


   • FL 表示は痩せていますが、まだなんとか見えます。


   • 時計＆タイマー機能があって常に表示しながら使うので、FL 表示が一番劣化しやすいのです。


3. 電源 ON してチェック


   • FL 表示はかなり痩せていますが、まだなんとか見えます。 各ボタン操作は良好です。


   • FM の周波数ズレもなくステレオで良好に受信できます。 AM も良好に受信できます。



---

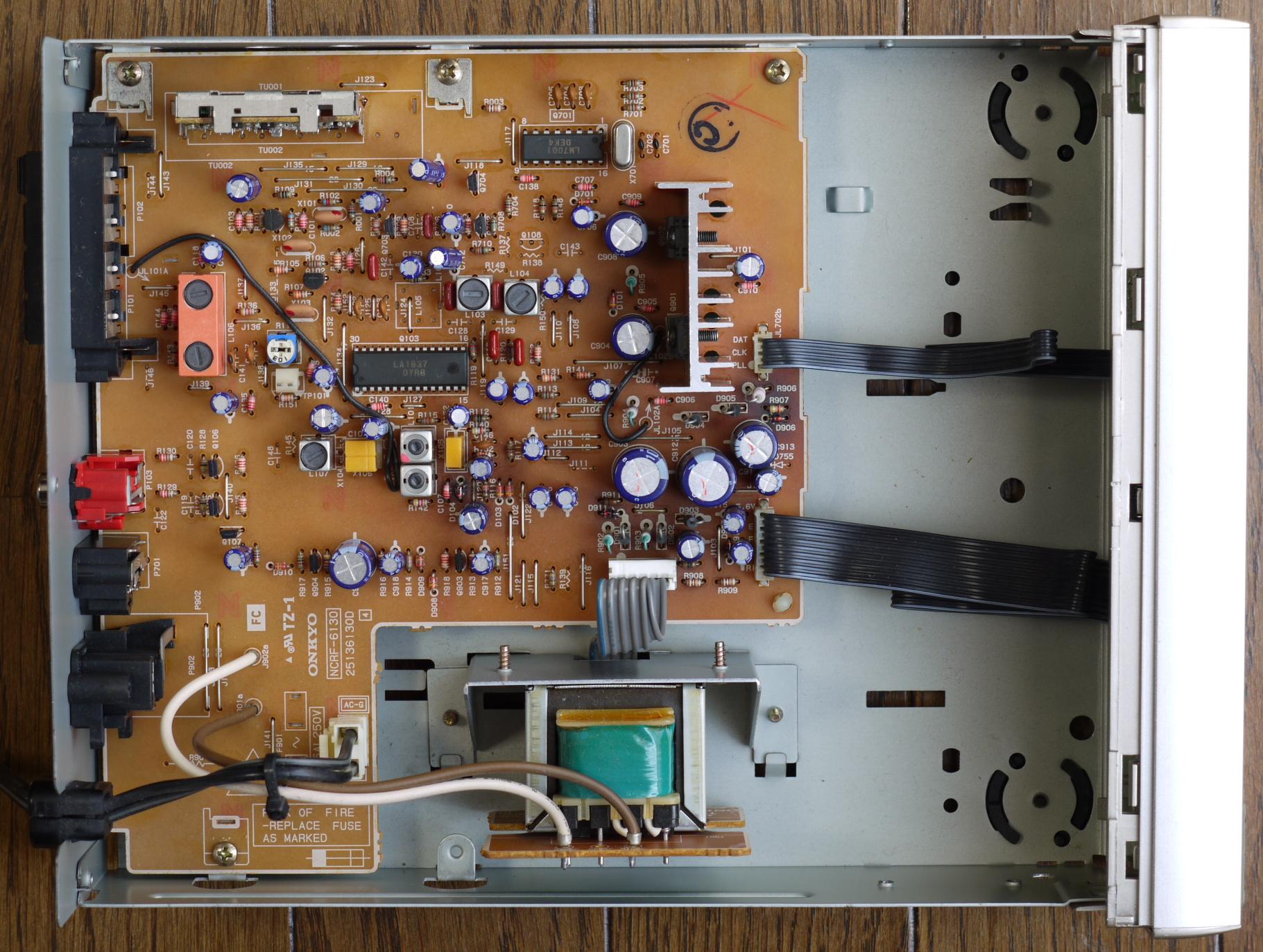

カバーを開けてみました

1. 基板の作りは良いです 写真をクリックすると拡大写真を表示できます。


   • IC のロット番号と電源コードの製造マーキングより、2001年製と判明しました。


2. 以下の IC を使用して合理化が図られています


   • LA1837 は [FM IF] [FM 検波] [FM MPX] [AM フロントエンド] [AM IF] [AM 検波] の機能を持ったスーパーチップです。



   メーカ	IC	機能
   SANYO	LA1837	電子同調対応ホームステレオ用1チップ IC
   	LM7001	Direct PLL Frequency Synthesizers
   NEC	uPD78044FGF-191	MCU



3. FM フロントエンド


   • 3連バリキャップで、以下の回路です。





4. FM IF 部


   • 以下の構成で、マトモです。

     (FE)→[CF]→[TR]→[CF]→[TR]→[CF]→[LA1837]


5. FM 検波部


   • [LA1837] によるクォードラチュア検波です。


6. FM MPX 部


   • [LA1837] による PLL MPX です。


7. AM 受信部


   • [LA1837] で全てを構成します。


8. プリセットメモリのバックアップ


   • フロントパネル基板に搭載されている電気二重層コンデンサ C751 0.1F/5.5V でバックアップします。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイント





   BAND	場所	種別	調整ポイント	調整内容	備考
   FM	フロントエンド	L	L3 L4	RF トラッキング	85.5MHz (76～95MHz の中間) (調整困難)
   			L6	OSC トラッキング	(調整困難)
   		IFT	IFT	IF	10.7MHz
   	チューナ基板	IFT	L101	クォードラチュア検波	同調点
   			L102		歪率
   		L	L103	キャリアリークフィルタ	L ch.
   			L104		R ch.
   		VR	R111	ミューティングレベル
   AM	チューナ基板	L	L106(R)	RF トラッキング	999kHz
   			L106(O)	OSC トラッキング
   		IFT	L107	IF	450kHz



2. テストポイント (TP)


   • DMM を直流電圧測定モードにして接続します。



   BAND	TP	接続先	内容	備考
   FM	TP101	TP101 端子間	クォードラチュア検波 NULL 電圧	FM 受信同調で 0±20mV
   FM AM	J135	J135～GND 間	VT 電圧	バリキャップ電圧
   	J151	J151～GND 間	S メータ	受信レベル



3. 電圧チェックポイント (VP)


   • 基板上のジャンパーで測定します。 電圧の実測値は以下のように正常でした。



   VP	標準値	実測値	備考
   J101	5.6V	5.55V	デジタル用
   J107	12V	12.02V	チューナ/オーディオ用



4. FM 受信部の調整



   手順	SSG出力	T-405TX の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND：FM FM MODE：AUTO	-	-
   2	-	108MHz 受信	L6	J135～GND 間電圧 = 6.93V (実測値)	VT 電圧調整 (調整困難なのでパスしてよい)
   3	-	76MHz 受信	-	J135～GND 間電圧 = 1.575V (実測値)	(確認のみ)
   4	85.5MHz 40dB 変調：1kHz mono	85.5MHz 受信	L3 L4	J151～GND 間電圧 = 最大	RF 調整 (調整困難なのでパスしてよい)
   5			IFT		IF 調整
   6	85.5MHz 90dB 変調：1kHz mono		L102	オーディオ出力 = 高調波歪最小
   7			L101	TP101 端子間電圧 = 0±20mV	(FM 同調点調整)
   8	手順6と7を数回繰り返す				クォードラチュア検波調整
   9	85.5MHz 90dB 変調：1kHz stereo	85.5MHz 受信	IFT	オーディオ出力 = 高調波歪最小	ステレオ歪調整 ±180度の範囲で調整する
   10			L103	L ch. オーディオ出力 = 19kHz 成分最小	キャリアリーク調整 (L)
   11			L104	R ch. オーディオ出力 = 19kHz 成分最小	キャリアリーク調整 (R)
   12	85.5MHz 20dB 変調：1kHz mono		R111	オーディオ出力 = ON/OFF ギリギリに調整	ミューティングレベル調整



5. AM 受信部の調整


   • 純正ループアンテナで調整が必要。 純正ループアンテナでない場合は、そのアンテナ用に調整されてしまいます。



   手順	SSG出力	T-405TX の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND：AM	-	-
   2	-	522kHz 受信	L106(O)	J135～GND 間電圧 = 1.4±0.2V	VT 電圧調整 調整前の実測値 = 1.265V
   3	-	1629kHz 受信	-	J135～GND 間電圧 = 7.3±0.4V	(確認のみ) 調整前の実測値 = 7.10V
   4	603kHz 40dB 変調：OFF	603kHz 受信	L106(R)	J151～GND 間電圧 = 最大	RF 調整
   5	999kHz 40dB 変調：OFF	999kHz 受信	L107		IF 調整



6. 調整結果


   • FM ステレオセパレーションとキャリアリークは以下となりました。


   • キャリアリークは優秀ですが、セパレーションはラジオ並みです。



   項目	L	R	単位
   ステレオセパレーション	21	26	dB
   パイロット信号キャリアリーク	-75	-69	dB
   オーディオ出力レベル偏差 (MONO)	0	-0.02	dB




---

使ってみました

1. デザイン


   • ごく普通のデザインですが、悪くはなく良いほうです。


   • 操作は全てボタンで、ボタン数は少なめです。


   • 常に時刻表示しているので、FL 表示器が劣化しやすいです。


2. FM 受信


   • 受信範囲は 76.0～108.0MHzで ワイド FM も受信できます。


   • 周波数ステップは 0.05MHz です。


   • 感度・音質とも実用レベルです。


3. AM 受信


   • 受信範囲は 522～1629kHzで、周波数ステップは 9kHz です。


   • 感度・音質とも実用レベルです。


4. その他


   • プリセットメモリは FM/AM ごとにそれぞれ30局分あります。


   • プリセット局に8桁までの任意の文字で表示する機能があります。


5. 総合評価


   • 性能は実用レベルなので、期待してはいけません。 セパレーションはラジオより少し良いレベルです。



---

仕様その他

1. ドキュメント


   • T-405TX 取扱説明書


   • T-405TX Service Manual ・・・ (AM 調整手順なし)


   • T-405X Service Manual ・・・ 参考 (AM 調整手順あり)


2. 仕様


   • 最安値クラスなのにスペックは細かく記述されています。



   FM 部
   受信周波数範囲	76.0～108.0MHz (50kHz step)
   感度	IHF 1.2uV/12.8dBf (75Ω)
   S/N 比 50dB 感度 (75Ω)	2.4μV/18.8dBf (75Ω)
   イメージ妨害比	50dB (83MHz)
   IF 妨害比	80dB (83MHz)
   S/N 比	mono : 76dB stereo : 70dB
   2信号選択度	50dB (400kHz)
   AM 抑圧比	50dB
   キャプチャレシオ	1.0dB
   歪率 (1kHz)	mono : 0.5% stereo : 0.8%
   ステレオセパレーション	1kHz 40dB 100Hz～10kHz 30dB
   周波数特性	20Hz～15kHz (±1.5dB)
   キャリアリーク	-65dB
   アンテナインピーダンス	75Ω/300Ω
   出力電圧 (1kHz)	500mV (100%)
   出力インピーダンス	2.7kΩ
   AM 部
   受信周波数範囲	522～1,629kHz (9kHz step)
   感度	ANT 端子：20uV Loop ANT：200uV/m
   イメージ妨害比	30dB (999kHz)
   IF 妨害比	40dB (999kHz)
   S/N 比	50dB (100mV/m)
   歪率 (1kHz)	1.0%
   出力電圧 (1kHz)	150mV (30%)
   出力インピーダンス	2.7kΩ
   総合
   クロック精度	月差±30秒 (25℃)
   電源電圧	AC100V, 50/60Hz
   消費電力	9W
   外形寸法	205(W)×76(H)×280(D)mm
   重量	1.7kg
   その他
   発売時期	2001年6月13日
   定価	12,000円 (税不含)




---
