Pioneer TX-9900 (2号機)

Pioneer TX-9900 (2号機) が到着

2023年3月27日、福岡県久留米市の I さんより Pioneer TX-9900 の修理依頼品が到着しました。 この写真は LED 化後です。

14万円もする高級 FM 専用チューナ です。

このチューナはバリコン式ですが クリスタルロック で水晶発振器の精度に同調するという珍しい方式です。

---

程度＆動作チェック

1. 修理依頼者のコメント


   • L ch. の音が出なくなり、困っています。 T メータとロックランプがおかしい動きをします。


   • 選局ダイヤルのズレがありましたので IFT401 を触りましたが変化なしです。


   • 年数が古いので [電源部] と [音響ライン] の電解コンデンサを交換をお願いします。


   • それから照明を LED に変更をお願いします。 修理・調整できる事を願っております。


2. 外観


   • 製造シリアル番号は [VF1001163] で、電源コードの製造マーキングより [1974年製造品] とわかりました。


   • ほほ半世紀物ビンテージ品 (2023年時点で製造後49年) ですが、全体的にはかなり綺麗なほうです。


   • フロントパネルは右下の [PIONEER] の文字がある辺りに少しスレと文字のカスレがあります。


   • リアパネルに汚れはありますが、綺麗なほうです。 各端子に白っぽいサビが出ています。


   • 天板と底板に汚れがありますが、綺麗なほうです。 ダイヤル指針の動きはスムーズです。


3. 電源 ON してチェック


   • ランプ切れはなく綺麗にダイヤルやメータが照明されます。 ノブやスイッチの動作に問題はなさそうです。


   • 音は左右とも出て、[STEREO] ランプも点灯し、ステレオ感もあります。 何ともないではないかと思いました。


     • しばらく聴いていたら、15分後くらい経って左チャンネルからバリバリという大きな雑音が出るようになりました。


     • 更に放置しておいたら、左チャンネルから音が出なくなりました。


     • この時でも [STEREO] ランプは点いていたで、MPX より後の回路に問題ありそうです。


   • [S メータ] はマトモそうに振れますが、[T メータ] の動きがちょっと変です。


     • [T メータ] は [-] [センタ] [+] の3値にしかならないはずが、中間点があったり、揺れ動いたりします。


   • 放送にてダイヤル指針とのズレをチェックすると、 -0.2～-0.1MHz 程度ズレています。 放送局の周波数より指針の読みが低い。


4. カバーを開けてチェック


   • [フロントエンド] [APC ユニット] の金属カバーに白っぽいサビが出ています。


   • [IF 基板] の表面にゴミが堆積していおり、IFT に白っぽいサビが出ています。

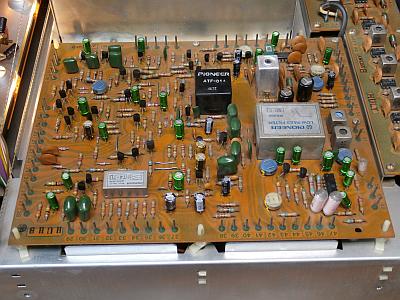

   • [QR&MPX 基板]


     • 表面にゴミが堆積しています。


     • タンタルコンデンサが実装されています。 これは短絡故障しやすく、製造後半世紀を過ぎているので一斉交換が必須です。


     • 古めかしい電解コンデンサが実装されています。 一斉交換したほうがよいレベルです。


     • 30本以上あるトランジスタ全てにリードに黒いマイグレーションが発生しています。 一斉交換が必須です。


   • [PBLD ユニット] は金属ケースも内部の基板も綺麗です。


   • [PS 基板] は綺麗ですが、基板を留めている樹脂製スペーサ×4本のうち2本が外れており、基板がグラグラしています。



---

リペア

1. 左チャンネルから音が出ない


   • 原因は [QR&MPX 基板] の AF 増幅段に使われているトランジスタ [2SA725] の故障でした。


   • [2SA725] はマイグレーションで足が真っ黒になっていました。 [2SA1015-GR] に交換して直りました。


2. [T メータ] の動きがおかしい (中間状態がある)


   • [QR&MPX 基板] の全トランジスタ一斉交換で直りました。 一斉交換したので故障トランジスタは特定していません。


   • 一斉交換の目的はこの修理だったのです。 トラブルシューティングするより一斉交換したほうが早いと考えました。


3. [タンタルコンデンサ] [電解コンデンサ] [トランジスタ] の交換


   • 修理依頼者の希望により、[電解コンデンサ] を一斉交換します。 オーディオクラスまたは105℃クラス品を使用します。


   • [タンタルコンデンサ] は短絡障害が発生しやすく、現在では使われません。 一斉交換します。


   • [QR&MPX 基板] を観察したところ、全てのトランジスタにマイグレーションが発生していました。


     • マイグレーションは金属カビみたいなもので、ピン間を短絡させます。 間欠的なトラブルの原因になります。


     • トラブルシューティングに時間をかけるより全数一斉交換のほうが正解と判断しました。


     • [QR&MPX 基板] についてはトランジスタ全数一斉交換します。 その他の基板については状態を見て交換します。


   • 部品交換リストは以下です。 半世紀物ですから、かなりの物量になります。



     基板	交換前		交換後		備考
     	定数	員数	定数	員数
     APC	0.47uF/25V (85℃)	2	0.47uF/50V (MUSE) (BP)	2	オーディオクラスに交換
     	220uF/16V (85℃)	3	220uF/16V (105℃)	3	105℃クラスに交換
     PBLD	22uF/6.3V (タンタル)	1	22uF/25V (MUSE) (BP)	1	オーディオクラスに交換
     	47uF/6.3V (タンタル)	1	47uF/25V (FG)	1
     	100uF/16V (85℃)	2	100uF/16V (105℃)	2	105℃クラスに交換
     	220uF/16V (85℃)	1	220uF/16V (105℃)	1
     	330uF/6.3V (85℃)	1	330uF/16V (105℃)	2
     	330uF/16V (85℃)	1
     	470uF/16V (85℃)	1	470uF/25V (105℃)	1
     	2SA725	1	2SA1015-GR	1	トランジスタ
     	2SC1312	1	2SA1815-GR	1
     QR&MPX	0.1uF/10V (タンタル)	1	0.1uF/50V (積層セラミック)	1
     	4.7uF/10V (タンタル)	2	4.7uF/50V (MUSE) (BP)	2	オーディオクラスに交換
     	6.8uF/10V (タンタル)	2	10uF/25V (MUSE) (BP)	2	容量アップ、低域音質改善 オーディオクラスに交換
     	10uF/10V (タンタル)	2	10uF/25V (MUSE) (BP)	2	オーディオクラスに交換
     	20uF/10V (タンタル)	1	22uF/25V (MUSE) (BP)	1
     	0.47uF/10V (85℃)	1	0.47uF/50V (MUSE) (BP)	1
     	1uF/10V (85℃)	1	1uF/50V (MUSE) (BP)	6
     	1uF/50V (85℃)	5
     	2.2uF/50V (85℃)	1	2.2uF/50V (MUSE) (BP)	1
     	3.3uF/10V (85℃)	1	3.3uF/50V (MUSE) (BP)	2
     	3.3uF/50V (85℃)	1
     	4.7uF/25V (85℃)	1	4.7uF/50V (MUSE) (BP)	1
     	33uF/16V (85℃)	1	33uF/35V (FG)	1
     	47uF/10V (85℃)	2	47uF/25V (FG)	2
     	47uF/10V (85℃)	1	47uF/16V (105℃)	1	105℃クラスに交換
     	100uF/10V (85℃)	2	100uF/16V (105℃)	5
     	100uF/16V (85℃)	3
     	220uF/16V (85℃)	2	220uF/16V (105℃)	2
     	470uF/16V (85℃)	2	470uF/25V (105℃)	2
     	2SA720	1	2SA1015-GR	7	トランジスタ
     	2SA725	6
     	2SC711	22	2SA1815-GR	27
     	2SC1312	5
     PS	2.2uF/25V (BP)	1	2.2uF/50V (MUSE) (BP)	1	オーディオクラスに交換
     	22uF/10V (85℃)	1	22uF/25V (MUSE) (BP)	1
     	100uF/10V (85℃)	1	100uF/16V (105℃)	1	105℃クラスに交換
     	220uF/6.3V (85℃)	1	220uF/16V (105℃)	3
     	220uF/16V (85℃)	2
     	470uF/16V (85℃)	1	470uF/25V (105℃)	1
     	470uF/25V (85℃)	4	680uF/25V (105℃)	4	容量アップ、電源強化 105℃クラスに交換
     	1000uF/35V (85℃)	2	3300uF/50V (105℃)	2

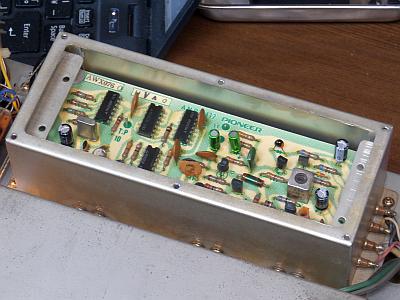

   • [APC ユニット] は、[電解コンデンサ] を全数交換しました。 (左の写真)

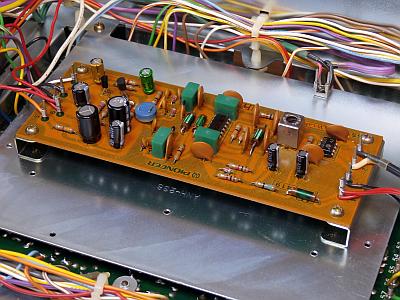

   • [QR&MPX 基板] は、[タンタルコンデンサ] [電解コンデンサ] [トランジスタ] を全数交換しました。 (右の写真)


     • 緑色と金色のオーディオクラスの電解コンデンサでカラフルになりました。


     　


   • [PBLD ユニット] は、[タンタルコンデンサ] [電解コンデンサ] [トランジスタ] を全数交換しました。 (左の写真)


   • [PS 基板] は、[電解コンデンサ] を全数交換しました。 ついでに外れていた樹脂サポートを取り付けました。 (右の写真)

     　


4. 照明の LED 化 ・・・ 修理依頼者の要望

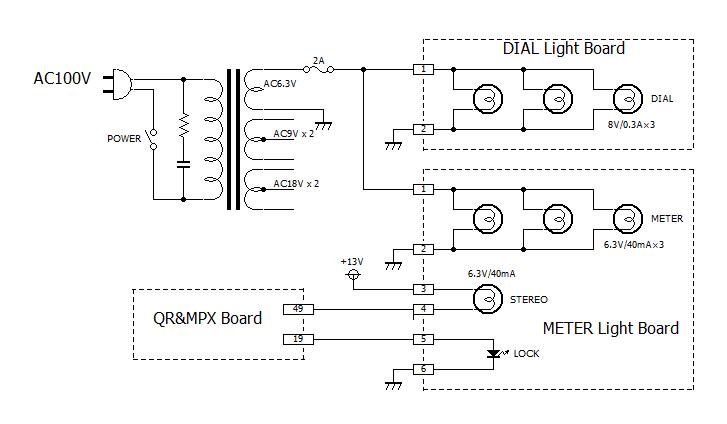

   • まずは、既存のランプ照明回路を調査しました。


     • [DIAL Light 基板] [METER Light 基板] の2枚の基板に全てのフィラメントランプが実装されています。


     • [DIAL Light 基板] に使われているフィラメントランプはスタンレー製の 8v/0.3A のウェッジ球です。


     • [METER Light 基板] に使われているフィラメントランプは 6.3V/40mA 麦球です。


     • [METER Light 基板] の [LOCK] ランプは LED です。





   • 使用 LED の選定


     • ウェッジ球はの LED 白色ウェッジ球 12V に交換します。 (左の写真)


       • 3個/モジュール×5モジュール＝15個 の LED が搭載されています。


       • この LED ウェッジ球をそのまま交換すると導光板との高さが合わず、明るさがピークになりません。


       • 対策として [DIAL Light 基板] の留めネジ部分にスペーサ (3mm) を咬ませて高さ調節しました。


       • こうなるとを留める4本のタップネジの長さが足りなくなるので、ネジも長いものと交換しました。


     • 麦球は 25000mcd の超高輝度白色 LED に交換します。 (右の写真)


       • [LOCK] ランプは既に LED なのですが、他と合わせるため、この LED に交換します。


     　

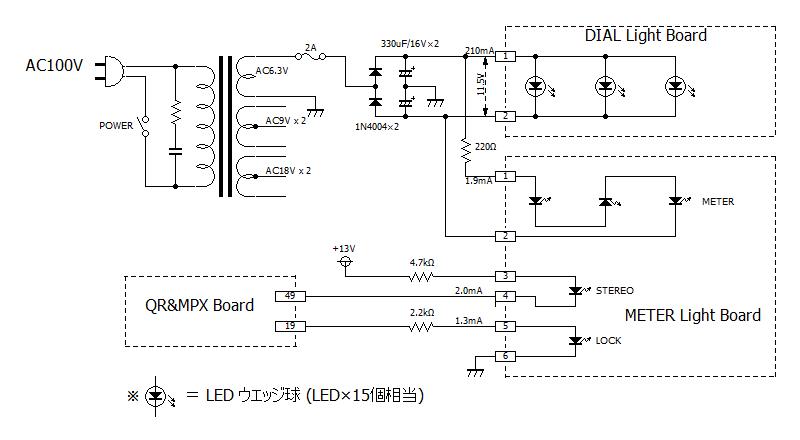

   • LED は DC 駆動する必要があるので、下の回路で LED 化しました。


     • LED ウェッジ球は DC12V 駆動する必要があるので、倍電圧整流回路にしました。


     • 整流回路の電解コンデンサの容量を変えると電圧が多少調整できます。 DC12V 近くの電圧になる容量が 330uF でした。


     • 回路に [電圧] [電流] を書き込んでいますが、これは実測値です。


     • 大雑把に言って LED 化の全部の電力消費は、フィラメントウェッジ球×1本と同じくらいです。





   • LED 化完成しました！

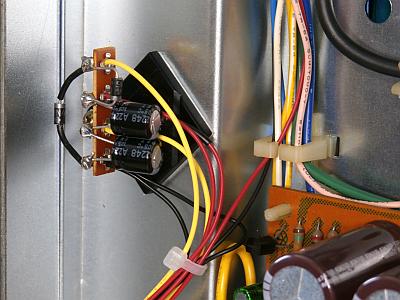

     • 倍電圧整流回路はラグ板に組み込み、接着式サポートの [ペテット T-600] で固定しました。 (左の写真)


     • ダイヤルとメータで少し色目が違いますが、これは経年変化でメータの透明プラスチックが黄ばんだためです。 (右の写真)


     • ダイヤル面でやや明るさにムラが出ていますが、照明構造のせいです。 そう問題はないと思います。


     　


5. 放送に対してダイヤル指針が全体的に -0.2～-0.1MHz ズレている


   • フロントエンドの OSC トラッキング調整を行い、±0.1MHz 以内のズレに回復しました。


6. フロントパネルは右下の [PIONEER] の文字がある辺りに文字のカスレがある


   • フロントパネルの文字入れは彫金となっています。


   • そこで自動車用のタッチペン黒を文字部に塗布し、半乾き状態で余分な塗料を綿棒で拭き取ると文字部だけ塗装が残りました。


   • カスレはなくなり、ハッキリ・クッキリの良好な文字になりました。


7. フロントパネル内を清掃


   • LED 化でフロントパネルを分解したついでにフロントパネルを外して内部を清掃しました。


     • フロントパネル内側に貼られていたスポンジが経年劣化でボロボロになっていました。


       • ボロボロのスポンジを除去し、貼り付けテープ跡も無水アルコールで除去しました。


       • スポンジが無くても特に問題ない部分は、このままとしました。


     • [S メータ] [T メータ] はスポンジが無いとグラグラするので、スポンジの代わりにゴム板を貼りました。


       • ゴムも経年劣化しますが、スポンジよりはマシで長持ちします。


       • この時に気が付いたのですが、[S メータ] と [T メータ] でバック鉄板までの距離が若干違うのです。


       • スポンジの時は、スポンジの収縮で吸収していたのですが、ゴム板ではこうはなりません。


       • 対策として、[S メータ] バックを強力両面テープだけにし、[T メータ] バックはゴム板＋強力両面テープにして解決しました。

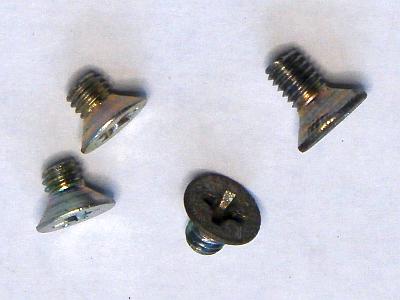

   • あと、フロントパネルを上下から留める皿ネジ×4本がオリジナルと違います。


     • 誰かがいじくっていると思います。


     • 4本とも同じネジが正しいのですが、3本が極端に短いネジ、残りの1本は少し長いのですがこれでも短いです。


     • 対策として、オリジナルに近いと思う長さ 10mm の皿ネジ×4本と交換しました。


8. 交換した部品の記録 ・・・ 交換前に TX-9900 に実装されていた部品です

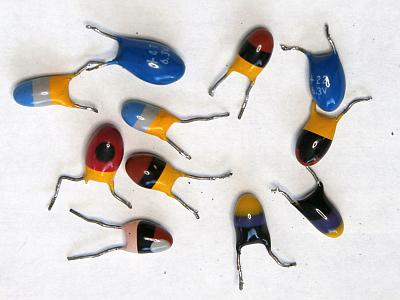

   • 左の写真は電解コンデンサで、右の写真はタンタルコンデンサです。

     　

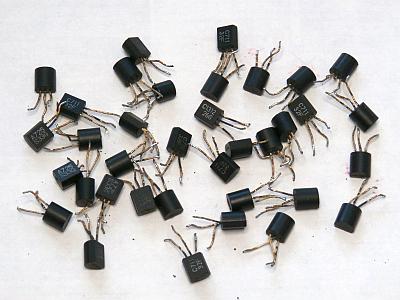

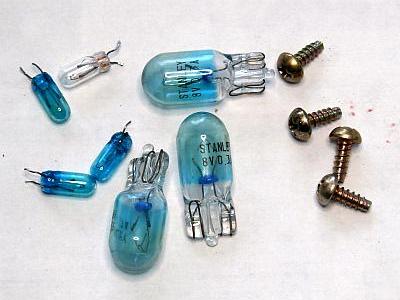

   • 左の写真はトランジスタで、右の写真はフィラメントランプと [DIAL Light 基板] の留めネジです。

     　



---

再調整

1. 電圧チェック (VP)


   • [PS 基板] で測定します。 以下のように全て正常でした。



     VP	標準電圧	実測電圧	判定	備考
     TP22	+13V	+13.0V	〇	FE, APC, IF, PBLD, QR&MPX
     TP17	-13V	-13.0V	〇	APC, PBLD, QR&MPX
     TP14	+5V	+5.08V	〇	APC, QR&MPX



2. FM 受信部の調整


   • TX-9900 (1号機) に記載の手順で再調整しました。


3. 調整結果


   • 意外なことにフロントエンドはほとんどズレがありませんでした。


   • FM 同調点検出の IFT が大きくズレていました。 PBLD 検波の NULL 調整も大きくズレていました。


   • ステレオセパレーションは調整で3倍アップしました。


   • トラッキング精度測定


     • SSG より標準電波を送り込んで、ダイヤル指針の周波数を読み取りました。


     • 89MHz 以上でややズレがありますが、±0.1MHz 以内に入っているのでかなり優秀です。



     SSG 周波数 (MHz)	76	77	78	79	80	81	82	83	84	85	86	87	88	89	90
     ダイヤル指針 (MHz)	76.0	77.0	78.0	79.0	80.0	81.0	82.0	83.0	84.0	85.0	86.0	87.0	88.0	89.1	90.1



   • FM ステレオセパレーションなどは以下となりました。 良好な数値です。



     項目	IF BAND	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	WIDE	stereo	52	53	dB
     	NARROW		50	47	dB
     高調波歪率 (1kHz)	WIDE	mono	0.096		%
     		stereo	0.096		%
     	NARROW	mono	1.9		%
     		stereo	1.9		%
     パイロット信号キャリアリーク	WIDE	stereo	-77	-77	dB
     オーディオ出力レベル偏差	WIDE	mono	0	+0.01	dB




---

使ってみました

1. 今回は投入物量と時間がものすごくかかりました


   • [電解コンデンサ交換] [タンタルコンデンサ→オーディオクラス電解コンデンサ へ交換] [トランジスタ交換] は大変でした。


   • しかし、トラブルのほとんどがこれで直ってしまいました 足が黒くなったトランジスタは交換が正解のようです。


2. デザイン


   • ダイヤルスケールがスッキリしていて、いかにも FM 専用機の顔です。


   • 11.3kg とアンプ並みの重量級チューナです。 まるで戦車のようです。


   • フロントパネルの アルミ厚 5mm もあってリッチです。


   • ノブやスイッチは全てメタル製で高級感が溢れています。


   • 同調ノブは 削り出しの無垢アルミ です。


   • リアパネルの端子類が金メッキでないのと、アンテナ端子が F 端子でないのが高級機としてやや寂しいです。


3. 音質


   • 重厚感のある音が出ます。 重低音が出ています。


   • 中高音はメリハリがあって澄み切っていると感じられます。


   • 音全体に躍動感があって素晴らしいです。 聴き惚れてしまいます。 本当の意味で良い音です。



---
