Pioneer TX-9900

Pioneer TX-9900 が到着

2023年1月5日、埼玉県入間市の H さんより Pioneer TX-9900 の修理依頼品が到着しました。

14万円もする高級 FM 専用チューナ です。

このチューナはバリコン式ですが クリスタルロック で水晶発振器の精度に同調するという珍しい方式です。

---

程度＆動作チェック

1. 修理依頼者のコメント


   • 2022年夏に入手して以来問題なく稼働していましたが、先日、音声出力が途絶える事態が発生しました。


     • 接続を変更しり電源 ON/OFF 等したところ、出力が復活したので接触不良か断線などがあるのかと思いました。


     • しかし、今度は音声が途切れ途切れになったり、局間ノイズのようなザザー音が混じるようになっています。


     • S メータは異常発生前と変わらない数値を示しています。


   • 上記の不具合ですが、その後、再現性は以下のように変わりました。


     • 音声出力が途絶える現象 → これまでのところ再現しません。


     • 音声の途切れ → 同じく再現していません。


     • 「サー」音のノイズが乗る → これは継続して聴こえています。ただし、モノラルに切り替えると消えます。


   • 情報の少ない機種でもあり御手間を取らせることとなるかもしれませんが、修理・調整をお願いします。


2. 外観


   • 製造シリアル番号は [XF1118347] で、電源コードの製造マーキングより [1974年製造品] とわかりました。


   • ほほ半世紀物ビンテージ品 (2023年時点で製造後49年) ですが、全体的にはかなり綺麗なほうです。


   • フロントパネルはかなり綺麗です。 よくよく見ると、上部に2箇所、左側に1箇所、プチ当て傷がありますが、目立たないです。


   • リアパネルに汚れはありますが、綺麗なほうです。


     • アンテナ端子に赤サビが出ています。


     • RCA 端子に薄いサビが出ていますが、まだ使える程度です。


   • 天板にややスレがありますが、綺麗なほうです。 天板の奥の下が少し曲がっています。


   • 底板にややスレがありますが、綺麗なほうです。


   • [同調] [MUTING / IF BAND] ノブはグリスが効き過ぎてかなり重い感じがします。 アンプのボリュームより重いです。


     • おそらく、半世紀の間にグリス中のオイル成分が蒸発して重くなった気がします。


     • [FM MODE] ノブの動きはスムーズで、これくらいが正常と思われます。


     • マシンオイルを混合して軽くすることはできるのですが、新品時にどうだったかわからないので、このままにします。


   • ダイヤル指針の動きはスムーズです。


3. 入手した状態のまま電源 ON してチェックしました


   • ランプ切れはなく綺麗にダイヤルやメータが照明されます。


   • ノブやスイッチは良好に動作します。


   • 音はちゃんと出て、[STEREO] ランプも点灯します。 時報の音は綺麗で歪を感じません。


   • [APC] [T メータ] の動きがちょっと変です。


     • [T メータ] は [-] [センタ] [+] の3値にしかなりません。


     • [-]～[センタ]～[+] のように中間値がある振れかたが普通だと思うのですが。


   • 放送にてダイヤル指針とのズレをチェックすると、(両端は諦めるとして) 全体的に -0.1MHz ズレています。



     放送局	放送周波数 (MHz)	ダイヤル指針 (MHz)
     NACK5	79.5	79.4
     TOKYO FM	80.0	79.9
     J-WAVE	81.3	81.2
     NHK (浦和)	85.1	85.0
     interfm	89.7	89.7




---

カバーを開けてみました

1. カバーを開けてみるとゴミが結構堆積しています。


   • これでは写真撮りに難があるので、少し清掃しました。


2. フィラメントランプの使用状況は以下でした。


   • ダイヤル照明用に [ウェッジ球]×3個。メータ照明と STEREO 表示用に [麦球]×4個使っています。


   • LOCK IN ランプだけ LED です。


   • メータ照明用 [麦球]×3個は既に交換した形跡がありました。 このチューナは誰かがいじくっているようです。


3. 高級機にふさわしく、作りは素晴らしく良いです。


   • [フロントエンド] [APC ユニット] [IF 基板] [QR&MPX 基板] [PBLD ユニット] [PS 基板] [ランプ基板] で構成します。


     • [フロントエンド] [APC ユニット] [PS 基板] は EXCLUSIVE F3 と同じと思います。


     • 各基板との配線はワイヤラッピングで綺麗ですが、基板の裏側はオープンではありません。


     • 従って、部品交換では多くのワイヤラッピングを外す必要があって、メンテナンス性は悪いです。

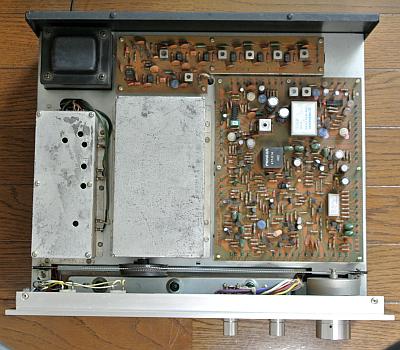

   • 下の左側写真は天板を外して撮影したものです。 写真をクリックすると拡大写真を表示できます。


     • トランスの右にある長細い基板は [IF 基板] です。


     • 一番左の金属ボックスは [APC ユニット] です。 この右側の金属ボックスは [フロントエンド] です。


     • 右半分を占める大きな基板は [QR&MPX 基板] です。

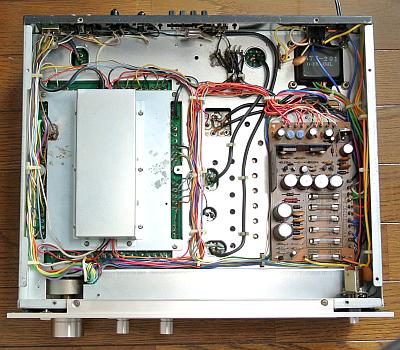

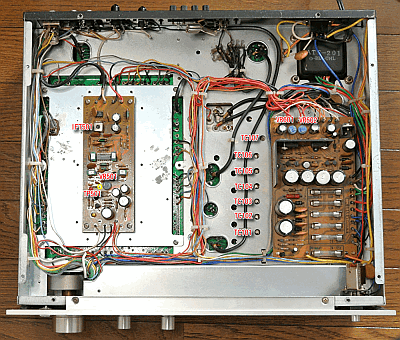

   • 下の右側写真は底板を外して撮影したものです。 写真をクリックすると拡大写真を表示できます。


     • 左側の金属ボックスは [PBLD ユニット] で、右側の基板は [PS 基板] です。


   　

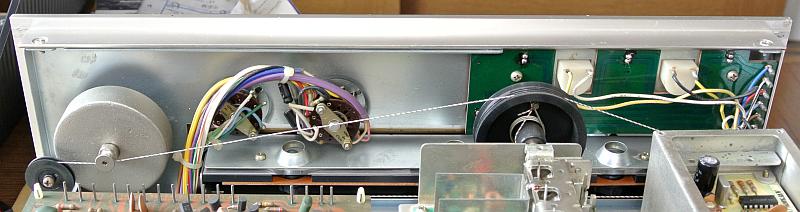

   • 下の写真はフロントパネルの裏側です。


     • 右側にある緑色の基板は [ランプ基板] で、[STEREO] [LOCK IN] [メータ照明] ランプが乗っています。





   • 以下の IC を使用して合理化が図られています。


     • 使用 IC のロット番号よりも、この TX-9900 は1974年製とわかります。



     基板	メーカ	IC	機能	備考
     IF	HITACHI	HA1201	FM IF Amplifier
     QR&MPX	Pioneer	HA1137	FM IF System
     	HITACHI	HA1156W	FM Stereo Demodulator
     PBL	HITACHI	HA1201	FM IF Amplifier
     	MITSUBISHI	M5109P	Dual Differential Amplifier
     APC	MITSUBISHI	M53200P	Quadruple 2-Input Positive Nand Gates	SN7400 と同じ
     		M53273P	Dual J-K Flip-Flops	SN7473 と同じ
     		M53293P	4-Bit Binary Counters	SN7493 と同じ
     		M5S003P	Quadruple 2-Input Positive-Nand Gates with Open-Collector Outputs	SN74S03 と同じ



4. フロントエンド (FE)


   • 7連バリコン式で、以下の豪華な構成です。

     (ANT)→[同調]→[Dual Gate FET]→[同調]→[同調]→[Dual Gate FET]→[同調]→[同調]→[同調]→①→[ミクサ (Dual Gate FET)]→(IF)
     　　　　①←[OSC 同調 (TR)]→[OSC Buffer (FET)]→(APC)


   • 同調回路のコイルは表面ですが、トリマコンデンサは裏面にあります。


5. APC 部


   • 厳重なシールド対策が施された金属ボックスに内蔵されています。


   • この中に入った水晶発振子を基準として 0.1MHz step の OSC 発振を PLL 制御します。


   • OSC 発振の同調回路にバリキャップダイオードが挿入されており、ここへの電圧を変えることで発振周波数を制御します。


6. IF 部


   • [WIDE IF] も [NARROW IF] も常時動作しています。


     • S メータおよび S カーブ抽出は [NARROW IF] のほうでやっています。


     • このため、[WIDE IF] が故障しても [S メータ] [T メータ] が動作するという変なことが起こりえます。


   • WIDE

     (FE)→[FET]→[IFT]→[HA1201]→[CF]→[HA1201]→[IFT]→[HA1201]→[IFT]→[HA1201]→[IFT]→[HA1201]→[IFT]→(PBLD)→(QR&MPX)


   • NARROW

     (FE)→[FET]→[CF]→[CF]→[HA1201]→[CF]→[CF]→[HA1201]→[CF]→[FET/VR]→[IFT]→(QR&MPX の HA1137)


7. PBLD 部


   • 差動アンプ M5109PR を使った PBLD (Parallel Balanced Linear Detector) です。


     • PBLD は分布定数形遅延線検波の変種です。


   • 分布定数形遅延線検波は [検波直線性が非常に良い] [経年変化なし] の優秀な方式ですが、次の欠点があります。


     • 遅延線として同軸ケーブル 10m 程度×2本 を要するため、高コストです。 良質の同軸線が高価です。 計算上必要な同軸線の長さは 10.7MHz の 3/8波長とすると、電磁波の速度30万km÷10.7MHz×(3/8)＝(30×10⁷)÷(10.7×10⁶)×(3/8)＝10.5m となる。


     • 検波器を駆動するのに高出力が必要で、これが受信機内部へ飛ばないよう厳重なシールドも必要になり、更にコストが増大します。


   • PBLD はこの同軸ケーブルを LC で疑似化、差動ドライブして低コスト化したものです。

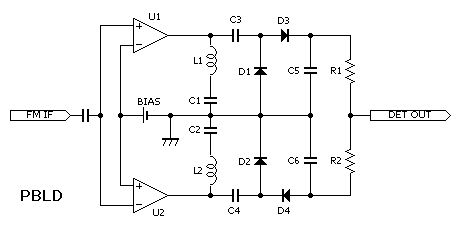

     • 差動ドライブは U1, U2 です。 [L1, C1] [L2, C2] のペアで2本の同軸ケーブルを疑似化しています。


     • [C3, D1, D3, C5] [C4, D2, D4, C6] の組で倍電圧検波して検波出力も上げています (差動ドライブと合わせて4倍)。


       • このように工夫しても検波出力はレシオ検波の 1/10 程度で、検波出力を増幅しています。


       • この検波出力電圧が低いことが PBLD の欠点です。


     • 回路図の [DET OUT] には DC 電圧が出ており、10.7MHz に同調した場合は 0V です。


8. QR&MPX 部


   • [QR&MPX 基板] には NARROW 時用クォードラチュア検波が搭載されています。


     • クォードラチュア検波は [HA1137] で行い、S カーブも抽出します。


   • MPX は [HA1156W] を使った PLL MPX です。



---

APC の動作原理

1. APC (Automatic Phase Control) とはクリスタルロックのことです。


   • 右図は APC の原理図です。


   • 水晶発振ベース周波数 6.4MHz を分周して正確な 100kHz 周波数を作成し、これをトリガにして OSC 発振との位相を比較します。


   • 100kHz トリガと OSC 周波数の位相が合う＝OSC 周波数が正確になった と判断します。


   • 動作原理は以下です。


     1. OSC のサイン波を 100kHz でサンプリングします。


     2. 1でサンプリングされた波形は階段状のサイン波になります。 位相が違うとサイン波として観測されますが、完全に位相が合うと 0Hz になります。 右図のサンプリング＆ホールド回路の出力です。


     3. 2の出力を LPF で平滑し位相差に比例した DC 電圧に変換します。 これを OSC のバリキャップに帰還して OSC 発振周波数を補正します。


     4. 1～3 は完全に位相が合うよう常にループしています。 すなわち PLL (Phase Locked Loop) です。

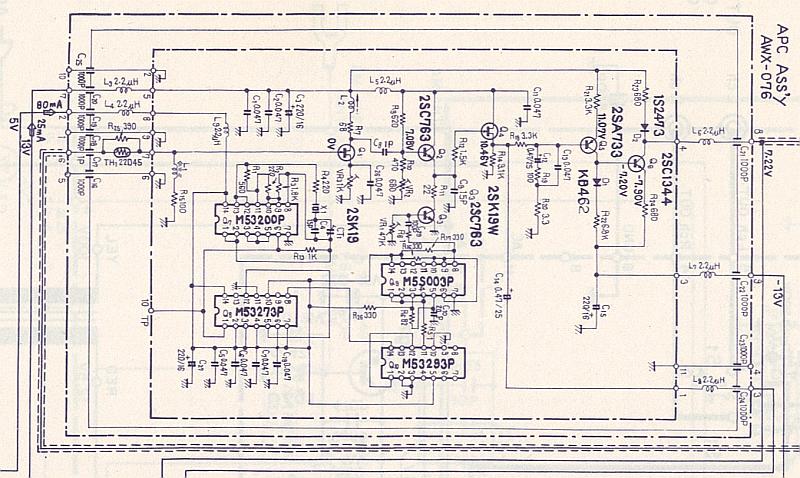

2. 以下の回路図は APC ユニットです。


   1. OSC 発振出力を Q1 で取り込みます。


   2. Q3 のベースに 100kHz パルスを入力して、Q2, Q3, Q4 でサンプリング＆ホールドします。 C8 がホールドコンデンサです。


   3. R18, R19, R20, C12, C13 で LPF を構成しサンプリング波形を整形します。


   4. Q5, Q6 で DC 出力化して、この電圧を OSC バリキャップダイオードに帰還します。


   5. 1～4 を繰り返し周波数ロック（クリスタルロック）します。





---

リペア

1. [T メータ] は [-] [センタ] [+] の3値にしかならない


   • TX-9900 として、この動きは正しいようです。 不具合ではありませんでした。


   • カタログ には [一般のセンターチューニングメーターと異なる、ロックメーターとなっています] と書かれています。


   • これだったら、3点表示のランプでもよいのではと思いますが、デザイン上からのアナログメータ採用なのでしょう。


2. 放送に対してダイヤル指針が全体的に -0.1MHz ズレている


   • [QR&MPX 基板] の IFT401 同調点調整がズレて、TP3～TP4 間電圧が [LOCK IN] ランプ点灯時でも 3mV ありました。


   • ここは 1mV 以下が正しいです。 再調整したところ、-0.1MHz ズレていたダイヤル指針もピッタリ合うようになりました。


   • 修理依頼者コメントの [音声出力が途絶える、途切れ途切れになる] の原因でもあったと思います。


3. バリコン軸の接触不良回復


   • 本機は49年物ビンテージ (2023年現在) です。 バリコン軸の接触回復は必須です。


     1. エレクトロニッククリーナ を軸受けに噴射し何度もバリコン羽を動かすと緑青サビが湧き出てきます。


     2. 湧き出た緑青サビを爪楊枝で丹念に落とします。


     3. [1] と [2] を何度も何度も繰り返します。


     4. 仕上げに、軸受けに コンタクトグリース を塗布して防錆処置します。


   • 大量の緑青サビが除去できました。 結構手間がかかりましたが、以上で回復しました。


4. [同調] [MUTING / IF BAND] ノブはグリスが効き過ぎてかなり重い


   • 使ってみてやはり重過ぎると思ったので、マシンオイルを注油して少し軽くしました。


   • グリスから蒸発したオイル成分の補充です。 私の感覚ではかなりマシになったと思います。


   • もっと軽くすることもできるのですが、新品時の状態がわからないので少しだけの補充です。


5. フロントパネル内のゴミを清掃


   • フロントパネル内に少しゴミがあったので、フロントパネルを外して内部を清掃しました。


     • フロントパネル内側に貼られていたスポンジが経年劣化でボロボロになり、これがゴミとなっていたのです。


     • スポンジが無くても特に問題ないので、劣化したスポンジを取り除きました。


   • この時に気付きましたが、フロントパネルを上下から留めるネジがオリジナルと違うと思います。


     • 本来は皿ネジだと思うのですが、これが普通のネジになっていました。 やはり、誰かがいじくっています。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイント

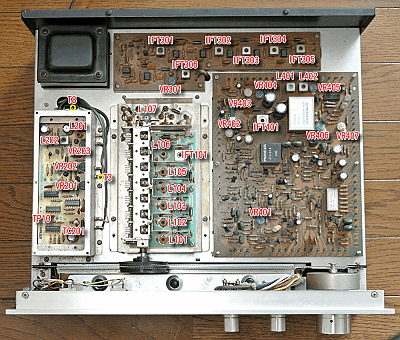

   • 下の画像は調整ポイントの位置を示しています。 画像をクリックすると大きな画像を表示できます。


   　



   基板	種別	調整ポイント	調整内容
   フロントエンド	L	L101 L102 L103 L104 L105 L106	RF トラッキング
   	TC	TC101 TC102 TC103 TC104 TC105 TC106
   	L	L107	OSC トラッキング
   	TC	TC107
   	IFT	IFT101	IF
   APC	L	L201	OSC 周波数増幅の前段
   		L202
   	VR	VR201	100kHz サンプリングクロックレベル
   		VR202	DC バランス
   		VR203	OSC 取込アンプのゲイン調整
   	TC	TC201	6.4MHz ベース周波数微調整
   IF	IFT	IFT301 IFT302 IFT303 IFT304 IFT305	WIDE IF
   		IFT306	NARROW IF
   	VR	VR301	NARROW ゲイン
   QR&MPX	L	L401 L402	アンチバーディフィルタ
   	IFT	IFT401	QR 検波 (同調点)
   	VR	VR401	LOCK IN 中点設定 (AFC 中点電圧)
   		VR402	MUTING LEVEL 2 (WIDE)
   		VR403	S メータレベル
   		VR404	MUTING LEVEL 1 (WIDE/NARROW)
   		VR405	MPX VCO
   		VR406	WIDE セパレーション
   		VR407	NARROW セパレーション
   PBLD	IFT	IFT501	PBLD 検波前段
   	VR	VR501	PBLD 検波 NULL
   PS	VR	VR601	+13V 電圧調整
   		VR602	-13V 電圧調整



2. テストポイント (TP)


   • No.1 はオシロスコープで観測します。


   • No.3 と No.6 は周波数カウンタで測定します。


   • これ以外は DMM を直流電圧測定モードにして測定します。



   No.	基板	TP	接続先	内容	備考
   1	APC	T3	T3～GND 間	Beat 出力	オシロスコープで観測
   2		T8	T8～GND 間	AFC 出力電圧	バリキャップ印加電圧
   3		TP10	TP10～GND 間	6.4MHz ベース周波数出力	6.4MHz±100Hz
   4	QR&MPX	TP3	TP3～TP4 間	同調点電圧	0±1mV
   5		TP4
   6		TP50	TP50～GND 間	パイロット信号	19kHz
   7		TP56	TP56～GND 間	S メータ	受信レベル
   8	PBLD	TP501	TP501～GND 間	PBLD 検波 NULL	0±5mV



3. 電圧チェックポイント (VP)


   • [PS 基板] で測定します。



   VP	標準電圧	実測電圧	判定	備考
   TP22	+13V	+13.0V	〇	FE, APC, IF, PBLD, QR&MPX
   TP17	-13V	-13.0V	〇	APC, PBLD, QR&MPX
   TP14	+5V	+4.99V	〇	APC, QR&MPX



4. FM 受信部の調整



   手順	SSG出力	TX-9900 の設定	調整箇所	TP 及び調整値	備考
   1	-	IF BAND : WIDE MODE : AUTO	-	-
   2	-	-	[APC] TC201	[APC] TP10 = 6.4MHz±100Hz	APC ベース周波数微調整
   3			[APC] VR203	[APC] T3～GND 間 = 1.5Vp-p オシロスコープで観測	APC ゲイン調整 同調ノブを左右に回しながら観測
   4	83MHz 90dB 無変調	83MHz 受信	[APC] VR202	同調ノブを左右どちらから回しても [LOCK IN] ランプ = 点灯 となるよう調整	APC DC バランス調整
   5			[QR&MPX] VR401
   6	78MHz 40dB 無変調	78MHz 受信	[FE] L107	S メータ = 最大	OSC トラッキング調整 指針をダイヤルに合わせるのが目的
   7	88MHz 40dB 無変調	88MHz 受信	[FE] TC107
   8	手順6～7を数回繰り返す
   9	78MHz 40dB 無変調	78MHz 受信	[FE] L101 L102 L103 L104 L105 L106	S メータ = 最大	RF トラッキング調整
   10	88MHz 40dB 無変調	88MHz 受信	[FE] TC101 TC102 TC103 TC104 TC105 TC106
   11	手順9～10を数回繰り返す
   12	83MHz 40dB 無変調	83MHz 受信	[FE] IFT101 [IF] IFT306	S メータ = 最大	IF 調整
   13	83MHz 90dB 無変調	83MHz 受信	[QR&MPX] IFT401	[QR&MPX] TP3～TP4 間 = 0±1mV	同調点調整
   14			[PBLD] VR501	[PBLD] TP501～GND 間 = 0±5mV	PBLD 検波 NULL 調整
   15			[APC] VR201	VR201 を反時計回りに回し切り 同調ノブで T メータをセンタにする	APC サンプリングクロック レベル調整
   16				[LOCK IN] = 点灯 [LOCK IN] が安定して点灯するよう VR201 を時計回りに回す
   17			[QR&MPX] VR405	[QR&MPX] TP50 周波数 = 19kHz±200Hz	VCO 調整
   18	83MHz 90dB stereo 1kHz L		[FE] IFT101 [IF] IFT301 IFT302 IFT303 IFT304 IFT305	オーディオ出力 (L) = 高調波歪最小	WIDE stereo IF 歪補正
   19	83MHz 90dB stereo 1kHz L	83MHz 受信 IF BAND : NARROW	[IF] IFT306	オーディオ出力 (L) = 高調波歪最小	NARROW stereo IF 歪補正
   20	83MHz 90dB stereo 1kHz R/L	83MHz 受信 IF BAND : WIDE	[QR&MPX] VR406	オーディオ出力 (L/R) = 最小	WIDE セパレーション調整
   21	83MHz 90dB stereo 1kHz R/L	83MHz 受信 IF BAND : NARROW	[QR&MPX] VR407	オーディオ出力 (L/R) = 最小	NARROW セパレーション調整
   22	83MHz 100dB 無変調	83MHz 受信 IF BAND : WIDE	[QR&MPX] VR403	S メータ = フル 閾	S メータ調整



5. 調整結果


   • 製造から半世紀近くも経っているので、あちこちズレがありました。 再調整でズレは精度内に入りました。


     • アナログ回路ですから経年ズレは必ず発生します。 1回/10年 程度で再調整したほうが良いです。


     • 再調整で感度が 10% 程度アップしました。


     • FM 同調点検出の IFT が大きくズレていました。 PBLD 検波の NULL 調整も大きくズレていました。


   • トラッキング精度測定


     • SSG より標準電波を送り込んで、ダイヤル指針の周波数を読み取りました。


     • 80MHz と 89MHz でややズレが大きいですが、全体的にはかなり良好です。


     • このズレはバリコン精度によるもので、完全にゼロにすることはできません。



     SSG 周波数 (MHz)	76	77	78	79	80	81	82	83	84	85	86	87	88	89	90
     ダイヤル指針 (MHz)	76.01	77.00	78.01	79.02	80.05	81.00	82.00	83.00	84.00	85.00	86.00	87.00	88.01	89.08	90.02



   • FM ステレオセパレーションなどは以下となりました。 良好な数値です。


     • 再調整前のステレオセパレーション WIDE L/R=40dB/37dB、NARROW L/R=29dB/31dB から大きく改善しました。


     • FIXED 端子での測定結果です。 特に問題ない良好な数値です。 ほぼ仕様通りです。



     項目	IF BAND	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	WIDE	stereo	51	51	dB
     	NARROW		36	41	dB
     高調波歪率 (1kHz)	WIDE	mono	0.1		%
     		stereo	0.1		%
     	NARROW	mono	0.3		%
     		stereo	0.3		%
     パイロット信号キャリアリーク	WIDE	stereo	-79	-81	dB
     オーディオ出力レベル偏差 (1kHz)	WIDE	mono	0	-0.02	dB




---

使ってみました

1. デザイン


   • とてもシンプルなデザインで、ノブやスイッチは少ないです。


   • 11.3kg とアンプ並みの重量級チューナです。 まるで戦車のようです。


   • フロントパネルの アルミ厚 5mm もあってリッチです。


   • ノブやスイッチは全てメタル製で高級感が溢れています。


   • ダイヤルスケールがスッキリしていて、いかにも FM 専用機の顔です。


   • 同調ノブは 削り出しの無垢アルミ です。


   • ダイヤル指針やダイヤル目盛は美しい仕上げです。


   • リアパネルの端子類が金メッキでないのと、アンテナ端子が F 端子でないのが高級機としてやや寂しいです。


2. 性能


   • 感度は素晴らしく良いです。


   • ダイヤル指針とダイヤル目盛がほぼ合います。 バリコンのグレードが高いです。


   • メータ類は通信機並みに正確な動きです。


3. 音質


   • 重厚感のある音が出ます。 重低音が出ています。


   • 中高音はメリハリがあって澄み切っていると感じられます。


   • 音全体に躍動感があって素晴らしいです。 聴き惚れてしまいます。 本当の意味で良い音です。


4. 素晴らしいチューナ


   • タッチセンサ機能がなく、常時クリスタルロックしており、100kHz 単位で常に正しい周波数で受信できます。


   • [同調] ノブにタッチセンサ機能があって手を離すとクリスタルロックがかかる EXCLUSIVE F3 より使いやすいです。


   • 感度も音質も非常に良く、優れたチューナと思います。 私も欲しいと思うくらい良いです。



---

仕様など

1. ドキュメント


   • TX-9900 カタログ


   • 電波科学 1975-11 臨時増刊「エアチェック技術」に回路図掲載あり。


2. 仕様




3. 発売情報



   発売時期	1974年
   定価	140,000円




---
