2023年1月16日、さいたま市の Y さんより

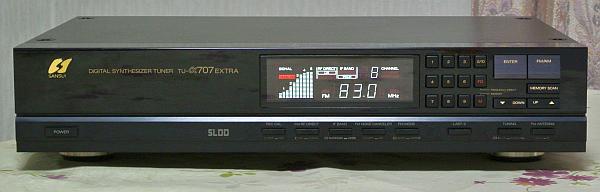

SANSUI TU-α707EXTRA
の修理依頼品が到着しました。
-
現象から、最初から PLL 検波回路を疑いました。

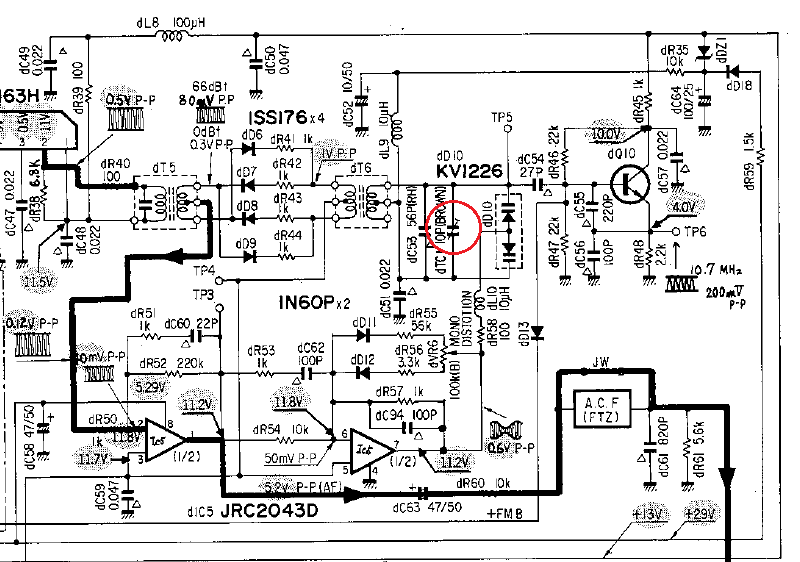

下の回路図は PLL 検波部分です。
-
回路図にある [TP6] をオシロスコープで観測したところ、10.7MHz 波形が全く出ていません。
PLL 検波故障確定です。
-
電源を入れたまま、あちこちをハンマリングしたところ、赤〇で囲んだ [TC1] を叩いたら上記の波形が出て、音も出ました。
-
トリマコンデンサ [TC1] の故障確定です。
おそらく、レアショートです。
叩くとショートが外れて一時的に直るのです。
-

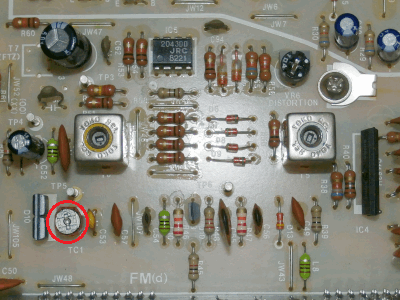

下の左側写真は基板の PLL 検波回路部分です。
赤〇で囲んだ部品が [TC1] です。
-
[TC1] を下の右側写真の 10pF セラミックトリマコンデンサと交換しました。
PLL 検波回路は直った
と思います。
-
[TC1] 交換後、FM 放送を聴いていたら、たまに [STEREO] 表示がチラつく現象が出ました。
-
この時は、音が小さくなったり出なくなることはないので、明らかに別の要因です。
-
これは過去の経験から、FM 同調点の調整ズレを疑いました。
-
当たり！です。
TP1～TP2 間の電圧は 0±20mV に調整しますが、これが 430mV もありました。
-
この電圧は 0±300mV までのズレなら動作可能ですが、430mV もあると動作が不安定になります。
-
FM 同調点を再調整しました。
半日以上 FM 放送を聴いてもチラつくことがないので
完全に直った
と思います。
趣味性のある、とても良いデザインです。
持つ喜びがあります。
