YAMAHA T-6a をゲット！

2006年5月20日、 HARD-OFF 越谷花田店へ出かけたら、YAMAHA T-6a という FM/AM チューナーがジャンクコーナーに1,050円で出ていたので捕獲しました。「チューナーはいっぱいあるからイイや！」と思ったのですが、T-6a が「一緒に連れて帰って」と言ったような気がしたので・・・千円だし。

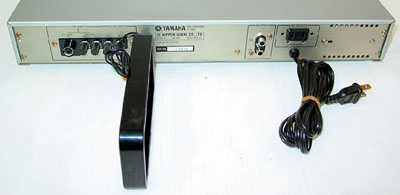

天板やフロントパネル、リアパネルにキズがない綺麗な品物です。天板にはまだ保護ビニールが付いたままなので、全くの無傷です。

YAMAHA のオーディオ製品は SONY に匹敵するくらいデザインが良く（シャレているというか、シンプルベストデザインというか。）、かつ音質が個性的なので好きです。 SONY がスペック追求型の硬めの音質としたら、ヤマハはクリアで繊細な音質です。 T-6a もその音質か気になりました。
10局プリセットできる PLL シンセサイザー方式です。
```
　　YAMAHA NATURAL SOUND AM/FM STEREO TUNER T-6a
　　Computer Servo Lock system
```
とパネルに印刷されています。
持ち帰りテストしました。何の問題もなく動作しました。
FM の感度はイマイチです。 AM の感度は良いです。付属の AM ループアンテナでガンガン入ります。
FM の音質は期待通り、繊細で解像度が高く軽い音です。
ヤマハらしい、品の良いシンプルなパネルデザインです。これがかえって高級感を醸し出しているのが不思議です。周波数表示の透き通ったグリーン表示はなかなか品が良いです。
オートチューニング速度は遅いです。 MPU が聴くべき受信状態か念入りにチェックしているのかな？？？これは YAMAHA 独自の CSL 受信を行って、0.01MHz 単位でスイープしているためです。

T-6a について

CSL（コンピュター・サーボ・ロックド）方式 を採用し、選局時に PLL を解除して最適同調点にロック。表示周波数は 0.1MHz 単位でも、実際の選局は 0.01MHz 単位の高精度。
RF 段に Dual Gate Mos FET を採用。
IF 段に Auto-DX 回路 を内蔵し、受信状況に応じて自動的に Local⇔DX を選択。
検波回路に IF 信号を直接検波する ダイレクトディテクタ方式 を採用し、広帯域にわたる優れた連続性と直線性を獲得。
復調回路に DC-NFB-PLL-MPX 回路 を採用し、高分解能・高セパレーションを獲得。
AM 部に ハイゲイン回路 と High-Q 高感度ループアンテナ を採用し、高感度を獲得。
ステーションメモリに AM/FM 合計10局のランダムプリセットが可能。
実用レベル以上の局だけを選ぶ高速オートサーチ選局と、微弱局にも対応したマニュアルステップ選局が可能。
電源が入った時の希望局を選べるイニシャルステーションセット機能を搭載。

T-6a の操作方法

POWER ボタン
電源 ON/OFF をトグルします。
REC CAL ボタン
エアチェック録音用キャリブレーション 333Hz 音を出力します。
TUNING MODE ボタン
AUTO/MANUAL に切り換わります。
- AUTO
  TUNING DOWN/UP ボタンでチューニング時に自動的に放送局をサーチします。 FM 受信時にはこのモードでステレオになります。
- MAN'L
  TUNING DOWN/UP ボタンでチューニング時にマニュアル周波数選択となります。 FM 受信時にはこのモードでモノになります。
FUNCTION FM/AM ボタン
FM/AM を切換します。
TUNING DOWN/UP ボタン
目的の放送局の周波数を合わせます。
PRESET STATION 1～10 ボタン
このボタンを押すとプリセットされた放送局が受信できます。
MEMORY ボタン
放送局の周波数を記憶させるために使用します。２つの使い方があります。
- 放送局の周波数を PRESET STATION 1～10 ボタンに記憶させる
  放送局を受信状態にして、MEMORY ボタンを短く押す（3秒以内）と赤い MEMORY ランプが点灯します。この状態で PRESET STATION 1～10 ボタンのいずれかを押すと、そのボタンに放送局の周波数が記憶されます。
- 電源 ON 時の初期時に受信する周波数を記憶する（INITIAL STATION SET）
  放送局を受信状態にして、MEMORY ボタンを長く押す（4秒以上）と赤い MEMORY ランプがフリッカします。この状態で MEMORY ボタンから手を放すと、MEMORY ランプが消灯し、同時にその放送局の周波数が INITIAL STATION SET 周波数として記憶されます。

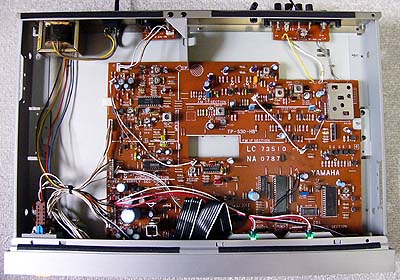

T-6a の中身

T-6a の中身はどうなっているのか覗いてみました。
割とシンプルな構成です。三洋製の IC が多いです。やはり、 SONY ST-S333ESXⅡ のほうが遥かにグレードが上です。
FM フロントエンドは 3連バリコン相当です。あまり良いと思えません。 AM フロントエンドは 2連バリコン相当です。
FM IF には 10.7MHz セラミックフィルターを4個使用しています。 AM IF には 450kHz セラミックフィルターを1個使用しています。

仕様

形式	AM/FM ステレオチューナ
< FM チューナ部 >
受信周波数範囲	76.0 ～ 90.0 MHz
実用感度（30dB Quieting）	300Ω： 1.8μV（10.3dBf） 75Ω： 0.9μV（10.3dBf）
50dB S/N感度	mono： 3.5μV（16.1dBf） stereo： 40μV（37.2dBf）
イメージ妨害比	70dB
IF妨害比	80dB
スプリアス妨害比	80dB
AM抑圧比	60dB
キャプチャーレシオ	Local： 1.2dB DX： 2.5dB
実効選択度	Local： 40dB DX： 90dB
SN比	mono： 88dB stereo： 84dB
全高調波歪率（Local）	mono 100Hz：0.05%、1kHz：0.05%、6kHz：0.08% stereo 100Hz：0.05%、1kHz：0.05%、6kHz：0.08%
混変調歪率（IHF、Local）	mono： 0.05％
ステレオセパレーション（Local）	100Hz： 60dB 1kHz： 58dB
周波数特性	50Hz～10kHz ±0.5dB 30Hz～15kHz +0.3 -1dB
サブキャリア抑圧比	50dB
AUTO DX動作レベル	40μV（37.3dBf）
< AM チューナ部 >
受信周波数範囲	518 ～ 1615 kHz
実用感度（IHF）	10μV（48dB/m）
選択度（1000kHz±10kHz）	25dB
スプリアス妨害比	50dB
イメージ妨害比	40dB
SN比	50dB
全高調波歪率（400Hz）	0.4％
< 総合 >
出力レベル/インピーダンス	FM（100％変調、1kHz）： 500mV/5kΩ AM（30％変調、1kHz）： 150mV/5kΩ Rec Cal（333Hz）： 250mV/5kΩ
付属機構	・AM/FM 計10局ランダムプリセット・イニシャルステーションセット・AUTO-DX⇔Local切換・Rec Cal
電源電圧	AC100V、50Hz/60Hz
定格消費電力	12W
ACアウトレット	電源スイッチ非連動1系統、最大300W
外形寸法	幅435×高さ72×奥行318.5mm
重量	3.8kg
< その他 >
定価	44,800円（税抜）
発売時期	1981年頃
