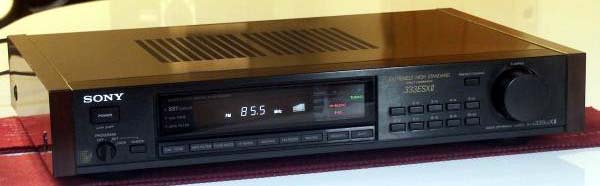

SONY ST-S333ESXⅡ

SONY ST-S333ESXⅡをゲット！

2006年3月18日、 ヤフオク にて SONY ST-S333ESXⅡ のジャンク品を送料込2,000円落札しました。

さてさて・・・

---

程度＆動作チェック

1. オークション出品者のコメント


   • 電源は入り、放送局を受信しますが音が出ません。


2. 外観


   • 外観は新品に近くメチャ綺麗です。


   • フロントパネルにキズなし、ケースにキズやヘコミなし、サイドウッドにキズなし、各コネクタに錆なしです。


   • チューニングノブに僅かな塗装ハガレがありました。


   • 純正 AM ループアンテナが付属していました。


3. 到着した状態のまま電源 ON してチェック


   • 蛍光表示部の輝度は明るく、新品同様です。


   • チューニングはできて放送が受信できているようなのですが音が出ません。


   • でも、軽く叩くと、その時だけ音が出るのです？？？



---

SONY ST-S333ESXⅡについて

ブロックダイヤグラムを示します。 なかなか凝った、素晴らしい回路構成です。

1. 低ひずみ化


   • SST (Super Sound Tracing) 回路を搭載し、トラッキングエラーを補正します。


   • WOIS (Wave Optimized IF System) 回路を搭載し、IF 波形を最適化します。


   • WODD (Wave Optimized Direct Detector) 回路を搭載し、PLL 検波器の発信波形を最適化します。


2. 高 S/N 比


   • ダイレクトコンパレータ （高速 PLL IC を使って、シンセサイザーの比較周波数を受信ステップと同じ 100kHz にする方式。）の採用と、コントロール回路をスタティック化することで、雑音の少ない明瞭な音質となります。


3. 高セパレーション化


   • WODSD (Wave Optimized Digital Stereo Detector) を実現する MPX IC を搭載し、ビートカットフィルターをなくしたことで、チャンネル間の分離が良くなり、優れた周波数特性が得られます。


4. デジタル系ノイズを徹底排除


   • 受信が確定すると、MPU 用クロック発振は停止します。 これにより、デジタル回路が停止するので、受信された音はアナログ回路だけの干渉のない純粋な音質となります。 （クロック停止時には、PURE CIRCUIT インジケーターが点灯。）


5. オーディオタイマー対応のプログラム機能


   • オーディオタイマーを使って、本機の電源が入るごとに、好きな局順で4回まで自動的に受信できます。


6. マルチプロセスメモリによるワンタッチ選局


   • プリセットボタンごとにバンドや周波数のほか、FM の [IF BAND] , [MUTING] , [FM MODE] 、AM の [IF BAND] などの受信条件もメモリできます。



---

カバーを開けてみました

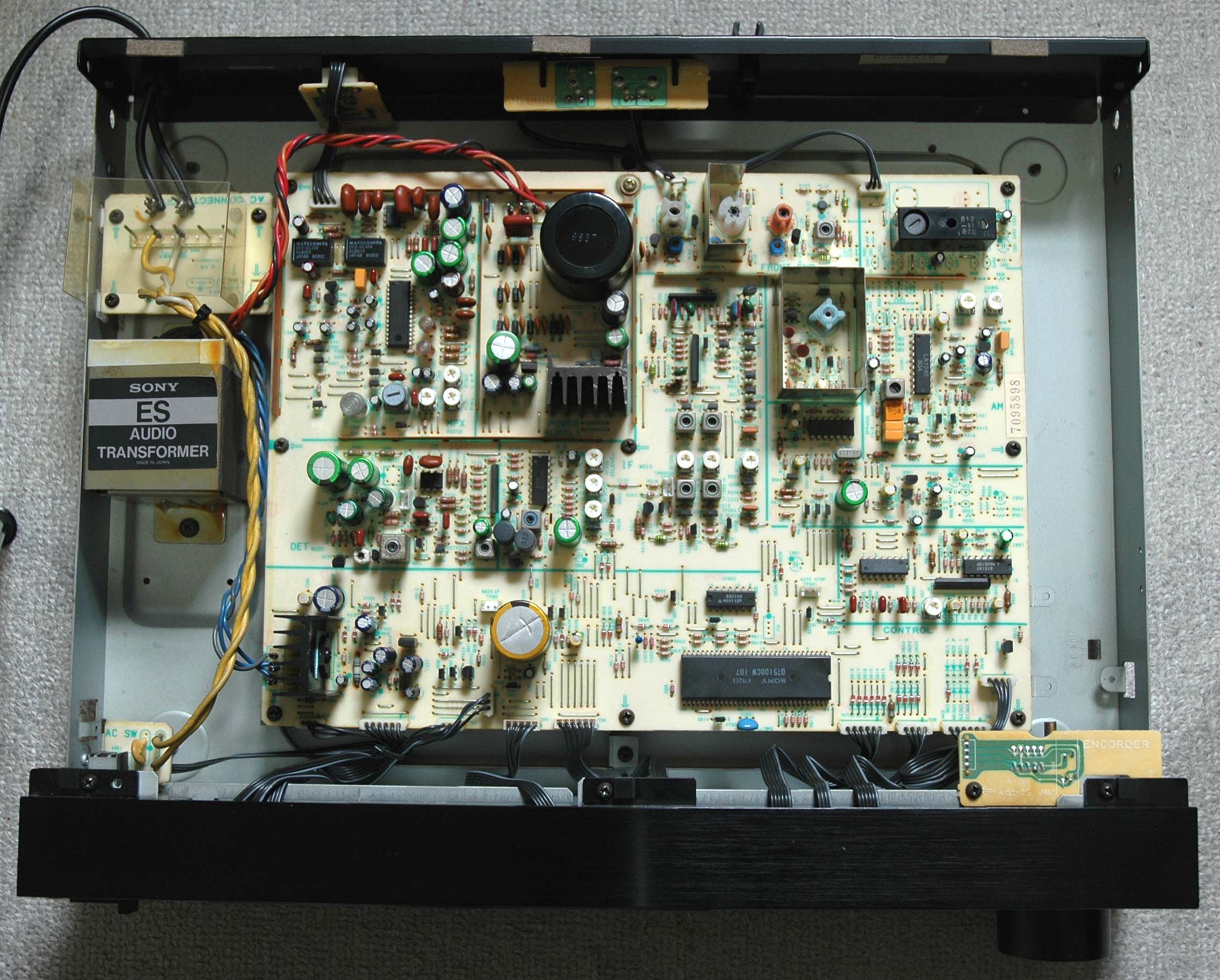

1. 基板は紙エポキシで綺麗です。 写真をクリックすると拡大写真を表示できます。


   • SONY らしく合理的に部品配置されています。


   • グレードの高い電解コンデンサを使っています。


     • 緑色 - ニチコン MUSE 85℃


     • 青色 - ニチコン VX 85℃


     • 黒色 - ニチコン NEGATIVE BLACK 85℃


   • 部品もかなり良いものを使っています。


   • 以下の IC を使用して合理化が図られています。



     メーカ	IC	機能
     NEC	uPC1163HA	FM IF Amplifier
     SANYO	LA1235	FM IF System
     	LA1245	AM Electronic Tuner
     	LA3450	PLL FM MPX Stereo Demodulator
     SONY	CX7925B	PLL Direct comparator



   • 使用 IC のロット番号より、この ST-S333ESXⅡは1988年製と判明しました。 電源ケーブルの製造マーキングも1988年でした。


2. FM フロントエンド部


   • オール FET で4連バリキャップ方式です。 同調回路はトラッキング調整できる構成です。


3. FM IF 部


   • ユニフェーズ CF フィルターを4個使用しています。


4. FM 検波部


   • PLL 検波となっています。


5. FM MPX 部


   • 高性能の LA3450 を使って構成します。


   • パイロット信号キャンセラ組込みです。 ステレオセパレーションは左右単独で調整できます。


6. AM 部


   • LA1245 を使って全てを構成します。


   • フロントエンドの OSC トラッキング調整はできますが、RF トラッキング調整はできない構成です。


7. プリセットメモリのバックアップ


   • 基板下の金色の電気二重層コンデンサ ELNA 39mF/5.5V でバックアップします。



---

リペア

1. チューニングツマミの僅かな塗装ハガレ


   • スティックタイプの自動車用キズ隠し塗料で手直して、キズがあったことが全く判らなくなりました。


2. 音が出ない ・・・ 軽く叩くと一瞬音が出る


   • ゴッドハンド で基板のあちこちを触って動作が変わるか調べてみました。


   • すると、電源部のアースバーを軽く押さえると音が出ることが判明しました。


   • このアースバーで半田クラックが多数ありました。 補修半田したら正常動作するようになりました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイント

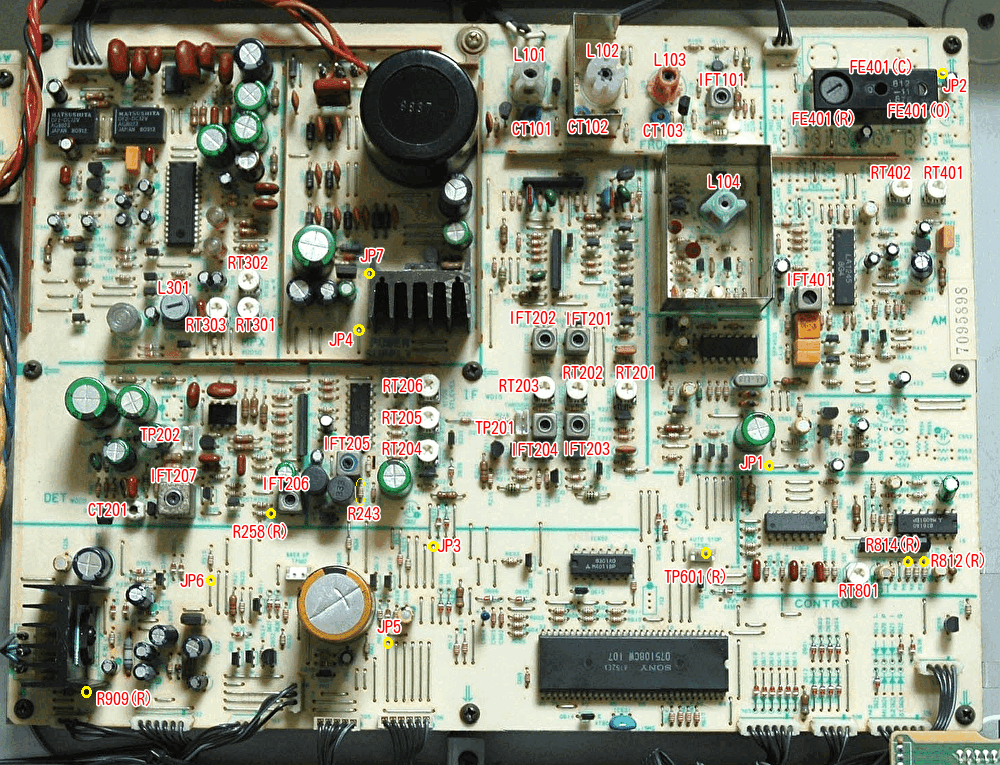

   • 下の画像は調整ポイントの位置を示しています。 画像をクリックすると大きな画像を表示できます。




   BAND	セクション	種別	調整ポイント	調整内容
   FM	フロントエンド	L	L101 L102 L103	RF トラッキング
   		TC	CT101 CT102 CT103
   		L	L104	OSC トラッキング
   		IFT	IFT101	IF
   	WIDE IF	IFT	IFT201	mono ピーク
   			IFT203	mono WOIS 歪補正
   		VR	RT202
   		IFT	IFT202	stereo ピーク
   			IFT204	stereo WOIS 歪補正
   		VR	RT203
   	NARROW IF	VR	RT201	IF GAIN
   	同調検出	IFT	IFT205	同調点
   	検波	IFT	IFT206 IFT207	PLL 検波
   		TC	CT201
   	MPX	L	L301	パイロットキャンセル
   		VR	RT303
   			RT301	ステレオセパレーション (L)
   			RT302	ステレオセパレーション (R)
   	SIGNAL	VR	RT204	S メータ
   	MUTING		RT205	ミューティングレベル
   	ST LEVEL		RT206	ステレオ表示レベル
   	SST		RT801	SST
   AM	フロントエンド	L	FE401(R)	RF トラッキング
   		TC	FE401(C)
   		L	FE401(O)	OSC トラッキング
   	IF	IFT	IFT401	IF
   	SIGNAL	VR	RT401	S メータ
   	AUTO STOP		RT402	オートストップレベル



2. テストポイント (TP)


   • R258(R) はオシロスコープで観測します。


   • TP201 は PLL 検波調整用のショートピンです。


   • これ以外は DMM を直流電圧測定モードにして接続します。



   BAND	TP	接続先	内容	備考
   FM	R243	R243 両端	同調点電圧	0±20mV
   	R812(R)	R812(R)～GND 間	SST 調整	IC802 (M4051BP) - 11pin と接続
   	R814(R)	R814(R)～GND 間		IC802 (M4051BP) - 9pin と接続
   	R258(R)	R258(R)～GND 間	PLL 検波 IF 波形観測	10.7MHz
   	TP201	TP201 間	PLL 検波調整時に短絡	短絡すると FE～LA1235 が直結される
   	TP202	TP202 間	PLL 検波 NULL	0±20mV
   	JP1	JP1～GND 間	OSC VT 電圧	OSC バリキャップ印加電圧
   AM	TP601(R)	TP601(R)～GND 間	AUTO STOP 検出	放送局を検出すると Low になる
   	JP2	JP2～GND 間	VT 電圧	バリキャップ印加電圧
   FM/AM	JP3	JP3～GND 間	S メータ	受信レベル



3. 電圧チェックポイント (VP)


   • ジャンパーまたは抵抗の足で測定します。 電圧の実測値は以下のように正常でした。



   VP	標準値	実測値	備考
   JP4	+16V	+15.0V	チューナ用
   JP5	+13V	+13.0V	FL 管用
   JP6	+5.6V	+5.54V	デジタル用 (MCU)
   JP7	+30V	+30.4V	VT 電圧用
   R909(R)	-10V	-9.65V	コントロール用



4. FM 部の調整


   • 調整は手順の順番通りにやる必要があり、調整項目が多くて時間がかかります。 頑張ってね！！！



   手順	SSG出力	ST-S333ESXⅡの設定	調整箇所	TP 及び調整値	備考
   1	-	BAND：FM IF-BAND：WIDE MUTING：OFF MODE：OFF CAL TONE：OFF	-	-
   2	83MHz 90dB 無変調	83MHz 受信	IFT205	R243 両端電圧 = 0±20mV	同調点調整
   3	-	90MHz 受信	L104	JP1 電圧 = 21.0±0.2V	OSC トラッキング調整
   4	-	76MHz 受信	-	JP1 電圧 = 8.0±1.0V 確認のみ
   5	-	76MHz 受信	RT801	R812(R) 電圧 = Low (0V)	SST 調整
   6	-	90MHz 受信	-	R814(R) 電圧 = High (+14V) 確認のみ
   7	76MHz 30dB 無変調	76MHz 受信	L101 L102 L103	JP3 電圧 = 最大	RF トラッキング調整
   8	90MHz 30dB 無変調	90MHz 受信	CT101 CT102 CT103
   9	手順7と8を数回繰り返す
   10	83MHz 30dB 無変調	83MHz 受信	IFT101	JP3 電圧 = 最大	IF 調整
   11	-	TP201 両端を短絡	-	-	PLL 検波調整
   12	83MHz 90dB mono 1kHz	83MHz 受信	IFT206	R258(R) 波形 = 最大 オシロスコープで観測
   13			CT201	オーディオ出力 = 高調波歪最小
   14			IFT207	TP202 間電圧 = 0±20mV
   15	手順13と14を数回繰り返す
   16	-	TP201 両端を開放	-	-
   17	83MHz 30dB mono 1kHz	83MHz 受信	IFT201	JP3 電圧 = 最大	mono WOIS 歪補正
   18	83MHz 90dB mono 1kHz		IFT203 RT202	オーディオ出力 = 高調波歪最小
   19	83MHz 90dB stereo 1kHz L+R		IFT101	オーディオ出力 = 高調波歪最小	stereo IF 歪補正
   20	83MHz 30dB stereo 1kHz L+R		IFT202	JP3 電圧 = 最大	stereo WOIS 歪補正
   21	83MHz 90dB stereo 1kHz L+R		IFT204 RT203	オーディオ出力 = 高調波歪最小
   22			L301 RT303	オーディオ出力 = 19kHz 成分最小	パイロットキャンセラ調整
   23	83MHz 90dB stereo 1kHz R		RT301	オーディオ出力 (L) = 最小	ステレオ セパレーション調整
   24	83MHz 90dB stereo 1kHz L		RT302	オーディオ出力 (R) = 最小
   25	83MHz 50dB 無変調		RT204	S メータ = フル 閾	S メータ調整
   26	83MHz 20dB stereo 1kHz L+R		RT206	STEREO 表示 = ON/OFF 閾	STEREO レベル調整
   27	83MHz 25dB mono 1kHz	83MHz 受信 MUTING：ON	RT205	MUTING = ON/OFF 閾	ミューティングレベル調整
   28		83MHz 受信 IF BAND：NARROW	RT201		IF NARROW ゲイン調整



5. AM 部の調整


   • 純正ループアンテナで調整が必要。 純正ループアンテナでない場合は、そのアンテナ用に調整されてしまいます。



   手順	SSG出力	ST-S333ESXⅡ の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND：AM MODE：OFF CAL TONE：OFF	-	-
   2	-	1602kHz 受信	FE401(O)	JP2 電圧 = 22.0±0.2V	OSC トラッキング調整
   3	-	531kHz 受信	-	JP2 電圧 = 1.8±0.1V 確認のみ
   4	603kHz 30dB 無変調	603kHz 受信	FE401(R)	JP3 電圧 = 最大	RF トラッキング調整
   5	1404kHz 30dB 無変調	1404kHz 受信	FE401(C)
   6	手順4と5を数回繰り返す
   7	999kHz 30dB 無変調	999kHz 受信	IFT401	JP3 電圧 = 最大	IF 調整
   8	999kHz 64dB 無変調		RT401	S メータ = フル 閾	S メータ調整
   9	999kHz 53dB 無変調		RT402	TP601(R) 電圧 = H/L 閾	AUTO STOP 調整



6. 再調整結果


   • 初期チェックで調整ズレは少ないのではと感じましたが、実際に再調整してみると、やはりズレていました。


     • FM フロントエンドが調整ズレしており、再調整で約10% 感度アップしました。


     • PLL 検波の NULL がマージン限界までズレていました・・・再調整で歪率が改善しました。


   • FM ステレオセパレーションは L ch. 72dB / R ch. 79dB 取れました。 超優秀です。


     • ST-S333ESX 以降の ST-S333ES シリーズおよび ST-SA5ES では伝統的に MPX IC が SONY CXA1064 ですが、この ST-S333ESXⅡでは SANYO LA3450 です。 なぜでしょう？？？


       • 調査したところ、CXA1064 と LA3450 は全く同じものと判明しました。
       • CXA1064 は SONY が SANYO に製作依頼したもの、LA3450 は SANYO が一般売りした型番と思います。
       • CXA1064, LA3450 の内部構成は ST-S555ESX の MPX 部が原型です。


     • ST-S333ESXⅡ以外の ST-S333ES シリーズと ST-SA5ES ではセパレーションの調整結果が 65～70dB になることが多いです。 ST-S333ESXⅡでは 70～80dB と１ランク上です。 もしかして、 ST-S333ES シリーズで一番優秀な機種は ST-S333ESXⅡ なのかもしれません。


     • SANYO LA3450 は優秀です。


   • 再調整後は明らかに感度と音質が向上しました。



---

使ってみました

1. 現在では高級オーディクラスのチューナはどこのメーカも作っておらず、非常に価値のある逸品です。


   • 同じ FM 放送でも高級チューナで受信するとハッとする高音質です。

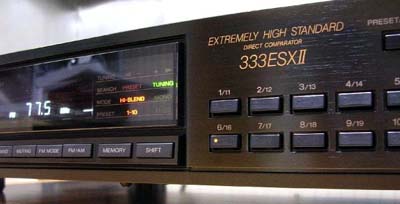

2. デザイン


   • サイドウッド付きでとっても高級感あります。


   • ST-S333ESX と違ってチューニングノブがあります。


   • ボタンの配置やそのボタンが動作中であることが判る表示など、直感で判るので、とっても使いやすいです。


   • チューニング操作すると、ミューティングリレーがパッキン・パッキン動作しているのが聞こえます。 こういうマシンらしい感じは好きです！


3. 機能


   • ステーションメモリは20局分あります。 選局ボタンを押すことで FM でも AM でもダイレクト選局します。 FM/AM 、周波数の情報だけでなく、動作モード（WIDE/NARROW, STEREO/MONO, MUTING, FM MODE）まで記憶してくれます。


   • [CAL TONE] ボタンを押すと 400Hz 50% 変調相当の標準レベルトーンが出力されます。


   • エアチェックプログラムメモリが4個あります。 これはチューナーの電源が ON される度に記憶させた放送局をプログラムに従って切り換えます。


     1. [PROGRAM] ダイヤルを [SET] に合わせる。
     2. [SET] ボタンを押してから、選局させたい放送局を順に4つまで、ステーションメモリボタンを押して記憶させます。
     3. [PROGRAM] ダイヤルを [LOCK] に合わせる。

     これで留守エアチェック準備完了です。 電源が入る度に記憶させた放送局をプログラムメモリ1から順に切り換えます。 プログラムメモリ4まで行ったら、次はプログラムメモリ1に戻り、これを繰り返します。 エアチェックプログラムを使わない時は、[PROGRAM] ダイヤルを [OFF] に合わせます。


4. 感度と音質


   • FM の感度は抜群に良く、S/N が良いです。


   • 細かい音がよく聴けます。 FM 放送らしい柔らかめの音質です。


   • AM の感度も抜群に良く、S/N も良いです。


   • AM 放送だからとバカにしてはいけません。 音質も良いです。



---

レベルメータ

• FM アンテナ入力レベルとレベルメータの振れの相関関係を測定してみました。 1～5 とあるのはレベル表示、×が消灯、○は点灯です。


• 83MHz 受信状態でチェックしました。


• これを見ると、S/N 良く受信するためにはフルレベルの必要があります。



  アンテナ入力 (dB)	1	2	3	4	5
  ～-2	×	×	×	×	×
  -3～18	○	×	×	×	×
  19～29	○	○	×	×	×
  30～35	○	○	○	×	×
  36～43	○	○	○	○	×
  44～	○	○	○	○	○




---

仕様その他

1. ドキュメント


   • ST-S333ESXⅡ取扱説明書


   • ST-S333ESXⅡ Service Manual


   • ES コンポーネント・テクノロジーカタログ (1987年10月)


2. 仕様は以下です





   発売時期	1987年10月
   定価	49,800円（税抜）




---
