TRIO KT-7700 (3号機) が到着

2023年12月21日、富山県高岡市の N さんから TRIO KT-7700 の修理依頼品が到着しました。

FM 専用チューナで、検波は マルチプリケーティブ・ディスクリミネータ です。

程度＆動作チェック

依頼者のコメント
- チューニングが少しずれていて、メータの針は振れていますが音が出ません。
- 電源基板の電解コンデンサとタンタルコンデンサの交換をお願いします。
外観
- 製造シリアル番号は [350886] で、電源コードに製造マーキングが見当たらなったのでここからは製造年がわかりませんでした。
- 全体的にはかなり綺麗でキズ等もほぼない逸品です。ダイヤルスケールの内側も綺麗です。
- 唯一、フロントパネルにある透明ガラスの上側を斜め上から眺めると虹が見えます。
  - このガラスは2枚貼り合わせになっていて、ほんの少し剥がれ方向になっていると思います。
  - 真正面から見れば虹は見えないし、ここは直しようがないので放置です。
電源 ON してチェック
- 電源は問題なく入り、ランプ切れはないです。
  - ただし、[narrow] [mpx filter] ランプが交換されており、赤色→橙色に変わっています。
  - 機能的には問題ないので放置かな。
- [power] スイッチ ON 直後は [S メータ] が右に振り切れ、OFF 直後は左に振り切れます。何かおかしいです。
- [S メータ] [T メータ] で同調しても 音が出ません！
  - [stereo] ランプが点灯するし、[deviation] メータも本来出ているであろう音に合った振れをします。
  - ほとんど正常なので、ミューティグ回路が故障が関係しているかな。
- [tuning] ノブを回していると [S メータ] があり得ないデコボコな動きをします。
カバーを外して内部をチェック
- 内部はシャーシやフレームに錆はなく、基板も非常に綺麗です。目視で劣化とわかる部品は見当たりません。
- 使用している IC のロット番号より、本機は [1976年製造品] とわかりました。もう半世紀物ビンテージです。
- [VR12] の箇所がドータボードになっています。おそらく、本機は KT-7700 の最初期バージョンです。

リペア (その1)：音が出ない

調査
- 音が出ないのはミューティングが掛かり放しとわかりました。ミューティングリレーが ON しないのです。
- ミューティングが掛かる条件はいろいろあるのですが、[IF band] スイッチ切換時のミューティングが掛かり放しとわかりました。
  - このミューティングは、[IF band] スイッチが [wide] と [narrow] の中間位置にある時だけ掛かるのが正しいです。
  - ところが [wide] 位置にあっても [narrow] 位置にあってもミューティグが掛かっているのがおかしいです。
- 更に調べると、下の回路図の [S1-1] のセンタ端子が GND から浮いていることが判明しました。
  - 基板の [mode] スイッチに力を加えるとセンタ端子が GND に落ちたり、GND から浮いたりします。
  - どうやら基板のパターンのどこかがクラックしているようです。
  - センタ端子がつながっている GND パターンには他の回路の GND にも使われています。
    - ここが浮くといろいろ別な現象が出ます。 これは重症です！
- 更に調べると、左の写真で赤〇の部分は GND になっているのに、その前のハンダ部分と導通がありません。
  - 写真では赤〇の部分とその前のハンダ部分は同一パターンなので、導通がないとおかしいです。
  - 赤〇の部分のハンダを吸い取ると、右の写真のように見事にクラックしていました。
    - クラックしたパターンがはげ落ちベークライトの茶色が見えています。
    - これってハンダを吸い取るまでわからないのです。全てのハンダ付け部で同じ作業をするのは不可能です。
  - 赤〇の部分は [mode] スイッチの金属フレームです。
  - ということは、クラックが無かったとしても [mode] スイッチが筐体に取り付けた時だけ GND に落ちるのです。
    - この GND パターンは電気的に弱いと言えます。
    - そもそもマズイ作りです。産業用では絶対に許されないことです。家電品の民生機なら許されるのか？？？
    - なお、本機は KT-7700 は最初期バージョンです。以降のバージョンでは改善されているかもしれません。
  　
修理
- 原因がわかったので修理できます。まずはパターンクラック部分を左の写真のように導線で補修しました。
- ついでに [mode] スイッチの部分も補修ハンダ付けしてクラック予防しました。

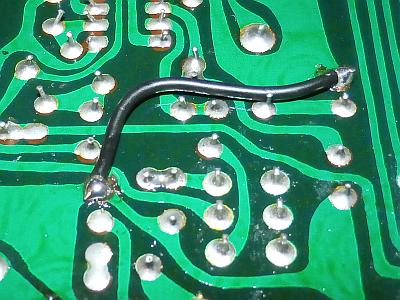

- 先に述べたように、ここの GND パターンは電気的に弱いので、左の写真のように電線で GND 補強しました。

  　
動作チェック
- 見事！音が出ました！！！ 音の出るチューナはイイもんだ。
- 以下の現象も同時に直りました。これらも GND が浮いたのが原因だったようです。
  - [power] スイッチ ON 直後は [S メータ] が右に振り切れ、OFF 直後は左に振り切れる。
  - [tuning] ノブを回していると [S メータ] があり得ないデコボコな動きをする。
- 新たに、筐体を叩くと音が途切れる現象が確認できました。
  - 今までは音が出なかったのでわからなかったのです。まだ、クラックがありそうです。

リペア (その2)：筐体を叩くと音が途切れる

調査
- 基板のあちこちをハンマリングして怪しい箇所を探しました。
- 結果、左の写真の [検波ユニット] を叩いた時に音が途切れるとわかりました。
- 基板から取り外して裏側を眺めると6本のリード線全てでハンダクラックしていました。

  　
修理
- [検波ユニット] のリード線全てを補修ハンダ付けしてから基板に戻しました。
- [検波ユニット] の周辺も補修ハンダ付けしてクラック予防しました。
動作チェック
- 見事！直りました！！！ もう叩いても音は途切れません。
- このチューナは半世紀物ビンテージですから、何があっても不思議ではありません。ビンテージチューナを購入するリスクです。

リペア (その3)：[電源基板] のタンタルコンデンサと電解コンデンサを全数交換

部品交換リスト

以下のリストのように交換しました。

基板	部品番号	交換前	交換後	備考
電源基板	C5	2200uF/25V (85℃)	2200uF/35V (105℃)	耐熱 105℃ クラスに交換
	C6	470uF/25V (85℃)	2200uF/35V (105℃)
	C7	220uF/25V (85℃)	470uF/25V (105℃)
	C8	100uF/25V (85℃)	100uF/25V (105℃)
	C11	470uF/16V (85℃)	470uF/16V (105℃)
	C12	220uF/16V (85℃)	470uF/16V (105℃)
	C13	3.3uF/25V (タンタル)	10uF/25V (積層セラミック)	積層セラミックコンデンサのほうが ESR が低く優秀
	C14	6.8uF/25V (タンタル)	10uF/25V (積層セラミック)	積層セラミックコンデンサのほうが ESR が低く優秀

交換前後の記録写真

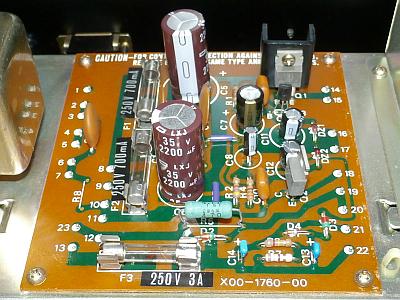

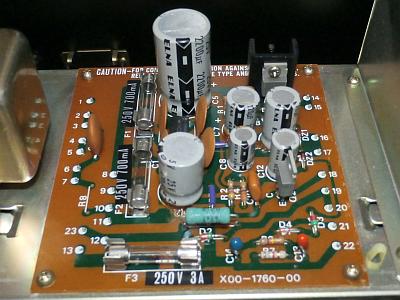

- 左の写真は交換前で、右の写真は交換後です。
- 技術の進化は小型化に貢献し、耐電圧や容量が増したにも関わらずスカスカになりました。
- 風通しが良くなったことで熱の影響に強くなり、更に信頼性が上がりました。

  　
- 下の写真は、交換前に電源基板に実装されていたコンデンサです。

リペア (その4)：バリコン軸の接触回復

本機は半世紀物ビンテージです。バリコン軸の接触回復は必須です。
- フロントエンドのカバーを外してバリコンをチェックすると、右の写真のように軸受けに緑青サビが出ていました。
- 緑青サビは絶縁物ですから [感度低下] [同調ノブ操作でガサガサという雑音発生] などの障害の元になります。
バリコン軸接触回復作業
1. エレクトロニッククリーナを軸受けに噴射し何度もバリコン羽を動かすと緑青サビが湧き出てきます。
2. 湧き出た緑青サビを爪楊枝で丹念に落とします。
3. [1] と [2] を何度も何度も繰り返します。
4. 仕上げに、軸受けに CRC 5-56 を塗布して防錆処置します。
以上で接触回復しました。

再調整

電源電圧チェッック (VP)
- 電圧の実測値は以下のように良好でした。

  VP 標準値 実測値 判定

  電源基板 14pin (+B) +13V +13.3V 〇

  電源基板 18pin (-B) -13V -13.4V 〇
FM 受信部の調整
- KT-7700 (1号機) に記載の手順で再調整しました。

調整結果

再調整で以下のような素晴らしいオーディオ性能に蘇り、聴き違えるほど良い音になりました。

項目	IF band	stereo/mono	L	R	単位
ステレオセパレーション (1kHz)	wide	stereo	70	70	dB
ステレオセパレーション (1kHz)	narrow	stereo	34	34	dB
高調波歪率 (1kHz)	wide	mono	0.026		%
	wide	stereo	0.026		%
	narrow	mono	0.39		%
	narrow	stereo	0.39		%
パイロット信号キャリアリーク	wide	stereo	-71	-75	dB
オーディオ出力レベル偏差 (1kHz)	wide	mono	0	-0.14	dB

使ってみました

修理が終わって
- 基板クラックやハンダクラックが非常に多かったです。半世紀物ビンテージなのでやむを無いのかも。
  - 基板クラックやハンダクラックは目視ではなかなか判らないのです。
  - [muting] [mode] スイッチの辺りを含めて全体の 25% くらいを補修ハンダ付けしました。
  - 今後も別の箇所で発生するかもしれません。その時は、また修理になります。現象が出ないと修理しようがないのです。
- 本機は KT-7700 (2号機) であったフロントエンドの劣化はなく、本来の感度性能が出ています。
- この機種は OSC トラッキングがやり辛く通常は実施しないのですが・・・
  - やや指針とのズレが大きかったので、なんとかやりました。
  - 周波数ダイヤルと指針のズレは ±0.05MHz 以内に収まっています。
デザイン
- ともかく大きくて重いですが、 測定器のような素晴らしい作り です。
- フロントパネルは 4mm の分厚いアルミ材で高級感あります。
- 天板や側板の作りは良く頑丈です。
- ダイヤルとメータに照明があって、ON すると浮き上がって素敵です。
- チューニングノブは直径 42mm の光沢アルミ材で高級感あります。
- チューニングノブでダイヤル指針は、高級感のある動きをします。
- 最前面の透明パネルと内部の周波数パネルがガラスでできています。このため透明度が高く高級感バッチリです。
感度や音質
- 放送を聴くと、とても良い音が出ます。派手さが少なく歪感がない大人しい良い音です。
