DENON TU-380RG をゲット！

2006年7月21日、PLL シンセサイザー FM/AM チューナー DENON TU-380RG のジャンク品を、趣味の修理がしてみたくて 税込100円！ で買いました。

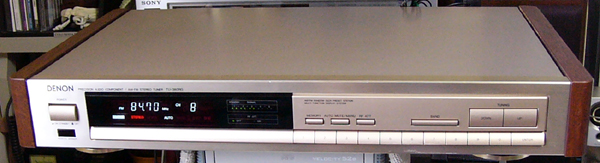

シャンペンゴールドでサイドウッド付きの高級感溢れるデザイン がたまらなく良いです。性能は大したことないのですが・・・

リモコンは添付されていませんでしたが、AM ループアンテナは添付されていました。これだけでも中古店で買うと100円を超えます。もう、元は取りました。
全体的に、それほど大きなキズはありませんが、汚れが目立ちます。天板のヘコミはありません。
フロントパネルには若干キズがありますが、下側なのでそれほど目立ちません。 [TUNING UP] [TUNING DOWN] ボタンがガタガタしています。蛍光表示管は新品同様な明るさです。
リアパネル側は綺麗です。しかし、AM ループアンテナ接続端子に赤錆が出ています。
底部は錆はなく綺麗です。足にはキズがなく良い状態です。
サイドウッドには一部、化粧板の剥れがあります。ラックに入れれば、正面からは全然判りませんが・・・

不具合状況の確認

電源は入りました。チューニング操作すると周波数表示はちゃんと変化します。しかし、全く電波をキャッチしている感じがありません。当然ですが音が出ません。 FM/AM 共、同じ症状です。
ですから、一般の方にはまるで不良品で無価値です。こんなの買う人は、私みたいな休日の暇潰しを求めている人だけです。

修理

周波数表示はちゃんと変化するが全く電波をキャッチしている感じがない・・・これは PLL の VCO 出力がちゃんと出ていないからだと考えました。
- そこで PLL IC の LM7001 の電源供給電圧をデジボルで測定・・・ なっなんと！電圧が供給されていない。
- ちなみにフロントエンドの電源供給電圧をデジボルで測定してみましたが、これもありません。その他の IC にも片っ端からデジボルを当てましたが、全く電圧が供給されていません。 まさか、ゲルマチューナーじゃないよね？？？

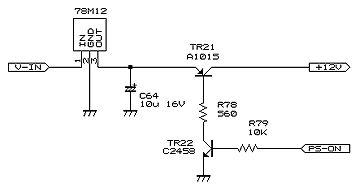

電源ラインを辿っていくと TR21 2SA1015 に到達。このトランジスタで電源 ON/OFF をスイッチングしているのです。そう言えば、このチューナーはリモコンで電源 ON/OFF できるんだったよな・・・それでトランジスタで電源制御する回路があるんだ。
TR21 2SA1015 をドライブするのは、TR22 2SC2458 です。TR22 が ON 状態になると TR21 も ON してチューナーに電源供給する回路構成になっています。 TR22 には ON 電圧が入っている（PS-ON のところで +2.9V）のですが、TR22 が ON しないのです。これは間違いなく TR22 の故障です。
TR22 を手持ちの 2SC945 と交換しました。 ！！！直りました！！！・・・チャン↑チャン↓

写真は不具合だった 2SC2458 です。完全に壊れているのではなく、ベータが低下しているようです。回路を見ると、このトランジスタが ON すると、自分自身に 20mA 流れるので、熱を持って徐々に劣化したのだと思います。このトランジスタの選択に問題ありです。（もう少し電流余裕が必要。）
[TUNING UP] [TUNING DOWN] ボタンのガタガタは、フロント基板のラッチが外れていたためでした。パチンとラッチしたら直りました。

全体のクリーニング

全体のゴミをブロアで落としてから、クリーニングを OA クリーナと無水アルコールで入念に行いました。
AM ループアンテナの入力端子の赤錆は錆取りクリーナで綺麗に落ちました。その他の金属部分の錆も錆取りクリーナで落としました。 F 端子や RCA 端子も軽く錆取りクリーナをかけました。
一部のネジにも赤錆が出ていたので、手持ちのネジと交換しました。
サイドウッドに一部あった化粧板の剥れは、ホワイトボンドを流し込んで、小型金庫を重石にして一晩乾燥。乾燥後、はみ出たホワイトボンドを水に浸した布で拭き取りました。化粧板の剥れは完全に直りました。このようにホワイトボンドは乾いた後に水で溶かすことができるので便利ですよ。
一部、化粧板の欠損もあったので、ホームセンターで買った「MORI 木工家具補修マーカー：C7 ダークオーク」で欠損部を同じ色に塗装しました。その後、ワックスがけしました。これで、一見、全く無傷に見えるようになりました。私は、こういう 誤魔化し技術 も一流です。
もう、ピカピカです。新品同様とはいきませんが、かなり綺麗になりました。

使ってみました

放送局のプリセット数が FM/AM 合わせて30局
- これだけあれば必要十分です。使い切れません。なお、プリセットは単に周波数を記憶するだけで、受信モードなどは記憶されないようです。
- プリセットした周波数を呼び出すには、例えばプリセット番号15だったら、ボタン操作で [1] → [5] → [ENTER] とします。 3ステップになるのでイマイチ操作性が悪いです。こうするのだったら、[1] ～ [0] ボタンは10キー配列にすべきと思います。
[TUNING UP] [TUNING DOWN] ボタンは常に新規チューニングモードで、押すと周波数がインクリメントまたはデクリメントして放送局を探してしまいます。プリセットされた放送局をスキャンするモードが欲しいです。使い勝手が悪いです。（プリセットスキャンはリモコンを使えばできるようですが・・・）
FM アンテナ入力は F 型 75Ω不平衡コネクタとなっています。妨害電波の混入を避けることができます。
FM 受信では STEREO/MONO 自動切換なのですが、手動切換することができません。雑音が多い放送では MONO または Hi-Blend にしたいのですが、それができないのです。変なの？？？
AM 受信では AM STEREO はサポートされていません。 MONO だけです。
FM/AM 共、感度は意外と良いです。 AUTO チューニングで以下の放送局が入感します。しかし、よくよく聴いてみると、FM で弱い局では「グチュグチュ」「ピー」とかの混変調ノイズが聴こえるのです。やはり、フロントエンドが非力なのでしょう。このためか、[RF ATT.] ボタンがあって、電波が強すぎる時は自分で電波を弱めてね・・・の機能があるようです。
```
　FM : 76.1 / 77.1 / 78.0 / 78.6 / 79.5 / 80.0 / 80.7 / 81.3 / 81.9 / 82.5 / 83.2 / 84.7 / 85.1 MHz
　AM : 594 / 693 / 810 / 954 / 1134 / 1242 / 1422 kHz
```
SIGNAL インジケータは10ポイントの LED 表示となっています。景気良く多めに点灯します。バブルインジケータですね。使っていて不思議なことに気付きました・・・LED は常に隣り合った2個ずつ点灯するのです。 10ポイント表示は実は5ポイント表示でした。
FM の音質は標準で、十分楽しめます。 AM の音質も平凡な感じですが、AM だからこれでも問題ないです。

TU-380RG の中身

TU-380RG の中身はどうなっているのか覗いてみました。

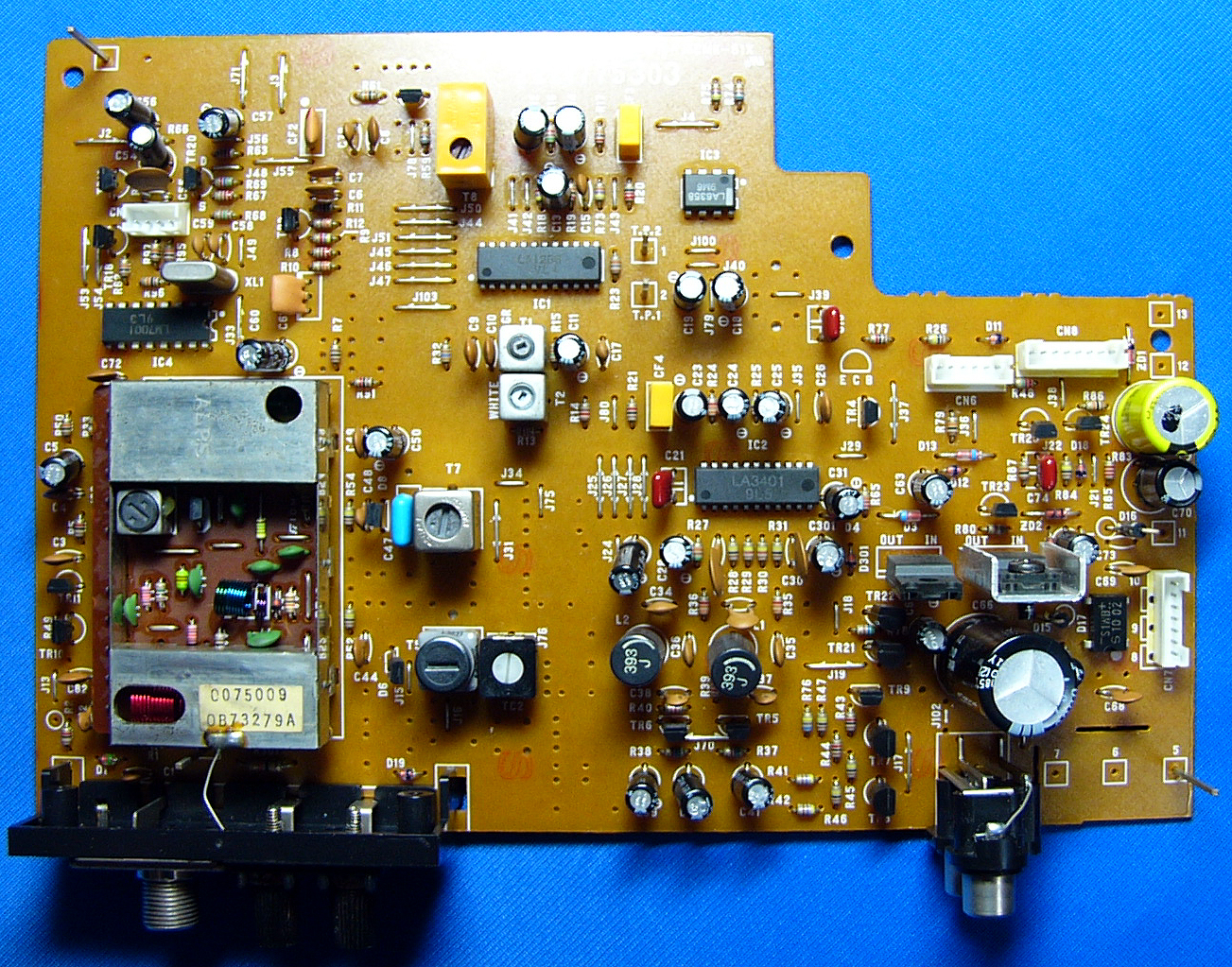

うわぁ～！何と小さなメイン基板。 ケースの空間の1/4程度の基板で、安っぽいです。もうこれだけで私が求める理想のチューナーから程遠いことが判りました。
チューナー全体をコントロールする MPU はフロントパネル側にあります。それでいて、プリセットメモリをバックアップするスーパーキャパシタはメイン基板側にあります。電解コンデンサ風で黄色の被服をしたコンデンサです。
電源トランスは小さいです。 AC アダプタの中身を搭載したようなイメージです。
メイン基板は4つのコネクタを外すと取り出せます。メンテナンス性は良いです。写真をクリックすると拡大写真を表示できます。
三洋製チューナー IC セットを使用してコストダウンが図られています。シンセサイザー方式ラジオやラジカセにも使用される IC なので、これで性能を上げるのは、ちょっと辛いです。
- LM7001・・・PLL
- LA1266・・・FM : IF アンプ＆検波、AM : RF, IF アンプ＆検波
- LA3401・・・FM stereo MPX
- LA6358・・・低周波デュアルオペアンプ
FM フロントエンドはアルプス製のかなり小さいもので、3連バリコン相当です。 AM フロントエンドは2連バリコン相当です。
FM IF には、セラミックフィルターを2個使っています。 AM IF には、セラミックフィルターを2個使っています。
電源は +6V 系統と +12系統で構成されています。 +6V 系統はフロントパネルの表示器と MPU に供給されます。 +12V 系統はチューナー回路に供給されます。

リモコンについて

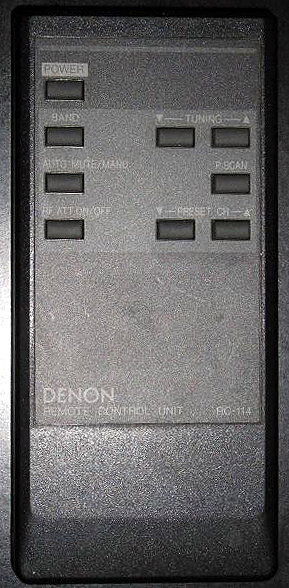

TU-380RG / TU-380R の純正リモコンの型式は RC-114 で写真のような外観です。写真をクリックすると拡大写真を表示できます。
[POWER] [BAND] [AUTO MUTE / MANU] [RF ATT ON/OFF] [TUNING +] [TUNING -] [PRESET CH +] [PRESET CH -] [P.SCAN] ボタンがあります。割といろんな操作ができるようです。
2006年7月16日、 HARD-OFF 越谷花田店で（たぶん）ミニコンポ用のリモコン DENON RC-806 を見つけたのでゲット！してみました。 210円でした。
代用リモコンとして使えないかな・・・と思って。写真拡大された部分のボタンが使えないかな？？？
試した結果ですが、[TUNING ▼] [TUNING ▲] [BAND] だけ TU-380RG が反応しました。無いよりはマシ程度の結果でした・・・チト残念～～

仕様

TU-380RG の仕様は電網検索で日本中を探しましたが見つかりませんでした。そこで電網検索して、ヨーロッパのサイトから仕様を抽出しました。日本仕様のものと合っているかどうかは不安ですが・・・この仕様からは性能はイマイチということが判ります。 SONY ST-J75 に比べて何ランクも下です。

形式	PLL Synthesizer FM stereo / FM-AM Tuner
< FM チューナ部 >
受信周波数範囲	76.0 ～ 90.0 MHz (100kHz step)
アンテナ端子	75Ω不平衡型
S/N	82dB (mono) 78dB (stereo)
実用感度（75Ω）	12.8dBf (1.2μV)
S/N50dB感度（75Ω）	15.3dBf (mono) 38.5dBf (stereo)
高調波ひずみ率	0.1% (mono) 0.15% (stereo)
ステレオ分離度	40dB (1kHz)
周波数特性	20Hz～15kHz (+0.5dB/-1.0dB)
選択度	50dB (±400kHz)
キャプチャーレシオ	1.5dB
AM 抑圧比	50dB
イメージ妨害比	45dB
IF 妨害比	85dB
< AM チューナ部 >
受信周波数範囲	522 ～ 1602 kHz (9kHz step)
アンテナ	外部ループアンテナ
感度	18μV
S/N	53dB
< 総合 >
付属機能	・AM/FM 計30局ランダムプリセット・AUTO/MANUAL 同調・FM アンテナ入力アッテネータ
電源電圧	AC100V、50Hz/60Hz
定格消費電力	8W
外形寸法	幅434×高さ73×奥行287mm（TU-380R）幅470×高さ75×奥行287mm（TU-380RG）
重量	3.1kg（TU-380R） 3.5kg（TU-380RG）
< その他 >
定価	税抜（不明）（TU-380RG）税抜 30,100円（TU-380R）
発売時期	1989年
