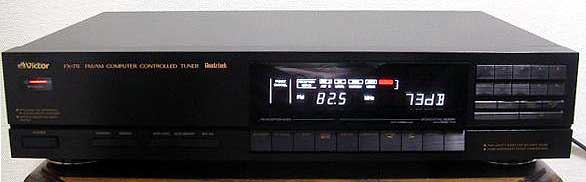

2006年9月21日、ヤフオクにて、PLL シンセサイザー FM/AM チューナー
Victor FX-711
の動作品を税込3,700円にて入手しました。

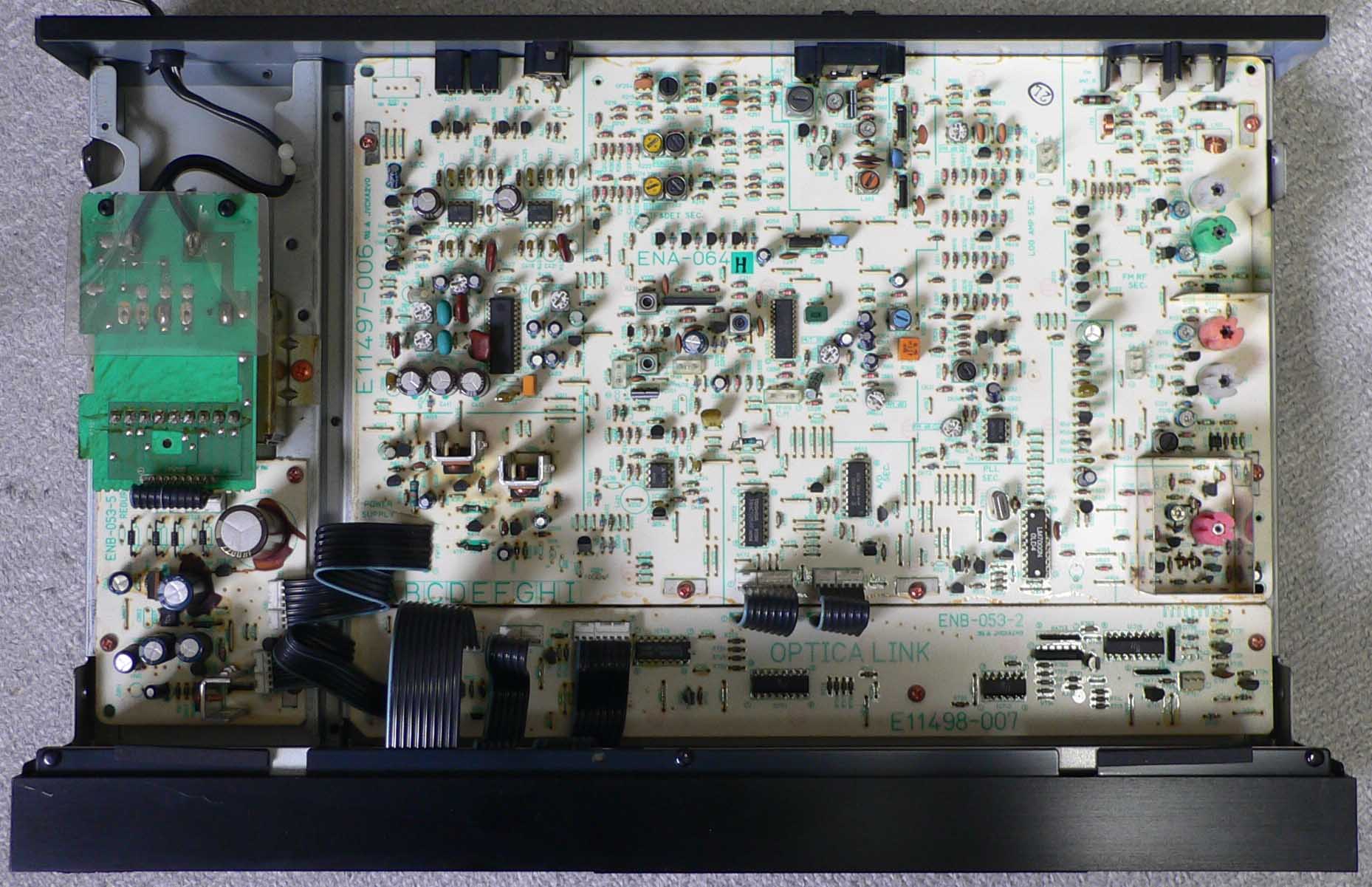

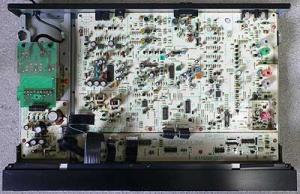

基板の作りは良いです。
部品が整然と並んでいます。
写真をクリックすると拡大写真を表示できます。
-
フロントパネルとメイン基板の間にある細長い基板は OpticaLink 基板です。
ここにはフォトカプラが搭載されており、MPU 基板（フロントパネル内）との信号受け渡しで、光による、デジタル回路とアナログ回路との絶縁を行っています。
-
電源トランスは大きくマトモそうなものを使っています。
電源回路もシッカリした構成です。
-
点検用の底板がなくメンテナンスしにくいです
-
IC を使用して合理化が図られています。
メーカ IC 機能 MITSUBISHI M5218 Dual Low-noise Operational Amplifiers M5219 Dual Low-noise Operational Amplifiers NEC uPC1163HA FM IF Amplifier ROHM BA401 FM IF Amplifier SANYO LM7000N Direct PLL Frequency Synthesizer for Electronic Tuning LA1266 AM/FM Tuner System of Electronic Tuning Type LA3450 PLL FM MPX Stereo Demodulator with Adjustment-Free VCO
and Measure Against Channel Interference
-
使っている部品のロット番号から見ると、本機は1990年製のようです。
-
5連バリコン相当です。
コイルはコア型になっているので調整が容易です。
こういう所は高級機である証です。
-
中間周波数は 10.7MHz で、CF（セラミックフィルタ）は6個使われています。
-
電界強度表示用の LOG アンプは、ディスクリートで構成されています。
FM/AM 共、この回路で dB 表示します。
-
PLL 検波となっています。
-
[LA3450] を使った PLL MPX で、無調整 VCO となっています。
-
[LA1266] で全てを構成します。
フロントエンドは2連バリコン相当です。
-
AM 中間周波数は 450kHz で、CF は集合型を1個（普通のセラミックフィルター2個分に相当）使われています。

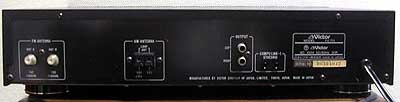

筐体はズッシリ重いです。
かなり強度のある作りになっています。
