Dell Latitude E6320

Dell Latitude E6320 をゲット！

1. 2016年1月15日、ノートブックの Dell Latitude E6320 の中古品が1万8千円でした。


   • 説明には [Core i5-2520M 2.50GHz] [メモリ 4GB] [HDD 250GB] [DVD スーパーマルチ] [無線 LAN] [USB] [13.3インチ (1366×768)] [Windows7 Pro/64bit] [HDD リカバリ] と書かれていました。


   • 購入の決め手は「全体的に綺麗」「CPU が Core i5-2520M」「正規ライセンスの Windows7」「DtoD リカバリができる」です。


   • もう1つの決め手は、Dell なので ・・・


     • サービスマニュアルや最新ドライバーがネットで簡単に手に入り、パーツの換装やメンテナンス性に優れています。


     • 補修部品も中古 PC 店やヤフオクで割と簡単に手に入ります。


2. CPU が Core i5-2520M


   • 第2世代の Core i5 で、発売時はハイエンドに近い性能でした。


     • 現在 Core i5 は第6世代まで進化していますが、これらや Core i7 と比較しても性能は上位1/3以内に入ります。


     • 一般に Core i7 > Core i5 と思われていますが、本 CPU より遅い Core i7 は多数あります。


   • CPU 性能比較表 で CPU のパフォーマンスが判ります。


3. 正規ライセンスの Windows7 Pro/64bit 付き


   • 正規ライセンスの Windows7 Pro/64bit 付きなので、無償アップグレードで 正規ライセンスの Windows10 Pro/64bit にできます。


     • 巷には「OS 無」という状態の格安中古品がありますが、こういうものは買うべきではありません。 部品取りにしか使えません。


   • DtoD 領域からリカバリできるので、Windows7 のクリーンな状態から Windows10 にアップグレードできます。


   • 本機の値段は Windows10 Pro/64bit の正規ライセンス料 (amazon で1万9千円) と変わりません。
     Windows10 Pro/64bit 正規ライセンスのオマケにノートブックが付いてきた！！！
     とも言えます。 ライセンスだけ買うよりお得ですよ～　このメリットを享受できるのも2016年7月28日までですよ～



---

状態チェック

1. 外観


   • 中古としては綺麗なほうです。 致命的なヘコミなどはありません。 キーボードのテカリもありません。


     • パームレスト側ケースの左手前の1箇所に僅かな銀色塗装ハゲがありました。 これは銀色の油性マーカペンで補修塗りして直りました。


     • キーボードの [5] キートップが外れていました。 キートップを再取り付けして直りました。


   • 付属品は [バッテリ] [AC アダプタ] [電源コード] だけですが、必要なものは揃っているので問題ありません。


   • 液晶表示は新品同様に明るいです。 ドット抜けや湧きはありません。


2. BIOS のアップデート


   • BIOS バージョンが A06 だったので、最新の A19 にアップデートしました。


   • A06 → A19 には直接アップデートできないようで、A06 → A08 → A19 というように一旦 A08 を経由させると A19 が導入できました。


3. この機種は HDD の DtoD 領域 (7.79GB) よりリカバリできます。


   • リカバリを実行した工場出荷初期状態で全ての動作が良好であることを確認しました。


   • ついでにリカバリ DVD ディスクを作成しました。 同時に DVD ドライブが正常に読み書きできることも確認できました。


4. バッテリは新品同様のコンディションでした。


   • ちゃんと 100% まで充電できます。


5. 以上より、良好なコンディションと判断できる逸品でした。


   • Dell のサポートページにサービスタグを入力すると Dell Latitude E6320 工場出荷時のパーツリスト が入手できます。



---

メモリ 4GB → 8GB に換装

1. 4GB でも構わないのですが、[DDR3 SDRAM 1600MHz 4GB]×2枚の手持ちがあったので換装しました。


   • E6320 に適合するのは [DDR3 SDRAM 1333MHz] ですから、[DDR3 SDRAM 1600MHz] は上位互換性があります。


   • E6320 のメモリスロットは2つで、各スロットは最大 4GB なので、4GB×2枚実装の 8GB が上限です。


   • 形状は 204pin の soDIMM です。 ECC や Parity はなしです。


2. メモリの換装


   • E6230 ドキュメント の [Dell Latitude E6320 オーナーズマニュアル] を参照して底板を外すとメモリスロットが見えます。


   • メモリ換装は簡単でした。 [2GB メモリ]×2枚を外し、手持ちの [4GB メモリ]×2枚を実装しました。


   • Dell はドキュメントがしっかりしているので、このようなパーツ交換が容易です。


   • BIOS 画面で確認するとメモリが 8GB になって、バッチリ認識されていました。 大成功です。



---

Windows7 Pro/64bit → Windows10 Pro/64bit にアップグレードインストール

1. 事前準備 ・・・ ブート可能な USB メモリの作成


   • 既に Windows10 Pro/64bit が動作しているマシンを使って、ブート可能な 8GB USB メモリを作成しました。 64/32bit 両用版としました。


   • 手順は Windows 10 を入手する の通りです。


   • この USB メモリ1本で [Windows10 Pro/64bit] [Windows10 Pro/32bit] [Windows10 Home/64bit] [Windows10 Home/32bit] の4通りのインストールが可能です。


   • Windows10 インストール USB メモリを作成する意義


     • アップグレードインストールした Windows10 マシンがシステムクラッシュしたら、あなたはどう対処するおつもりですか？


       • 元の Windows7 等に戻してから再度 Windows10 にアップグレードするつもりなら、その期限は「2016年7月28日」です。


       • 「2016年7月28日」を過ぎていたらアウトかもしれません。


     • Windows10 インストール USB メモリが手元にあったら、この困難を切り抜けられるのです。


       • なお、Windows7 Pro/64bit だった時のプロダクトキーと、アップグレード後の Windows10 Pro/64bit のプロダクトキーは異なります。


       • アップグレード後の Windows10 Pro/64bit のプロダクトキーを知るには、アップグレード後に KeyFinder を実行すると表示できます。


       • このプロダクトキーと USB メモリをペアで保管します。 Windows10 の再インストールでこのプロダクトキーを使うと正常に実行できます。


2. Windows10 をアップグレードインストール


   1. 既存の Windows7 Pro/64bit を立ち上げます。


   2. 上記の USB メモリを挿入して、その中にある [setup.exe] を実行します。


   3. Windows10 のアップグレードインストールは1時間くらいで完了しました。


      • アップグレードインストールでは [エディション (Pro/Home)] [プラットホーム (32/64bit)] [プロダクトキー] の入力は必要ありません。


      • Windows7 Pro/64bit のアップグレード後は、自動的に正規ライセンス認証された Windows10 Pro/64bit になります。


      • お煎餅でもボリボリしながら、ただひたすら待つだけです。


3. セキュリティープライバシーの安全設定


   • Windows10 はさまざまな個人情報を収集して MS に送っています。


   • 下の表を見ると、実に多くの個人情報を MS にせっせと送っていることが判るでしょう。 Windows10 はスパイウエアかもしれない！


   • [スタート]-[設定]-[プライバシー] の項目を変更して、個人情報の流失を阻止します。



   プライバイシー	説明
   全般	SmartScreen 設定は [オン]、これ以外を [オフ] にする
   位置情報	「位置情報」の下のスイッチを [オフ] にする
   カメラ	「カメラ」の下のスイッチを [オフ] にする
   マイク	「マイク」の下のスイッチを [オフ] にする
   音声認識、手描き入力、入力の設定	[自分の情報を知らせない] にする
   アカウント情報	「アカウント情報」の下のスイッチを [オフ] にする
   連絡先	「連絡先にアクセスできるようにするアプリの選択」にあるアプリを全て [オフ] にする
   カレンダー	「カレンダー」の下のスイッチを [オフ] にする
   通話履歴	「通話履歴」の下のスイッチを [オフ] にする
   メール	「メール」の下のスイッチを [オフ] にする
   メッセージング	「メッセージング」の下のスイッチを [オフ] にする (SMS, MMS)
   無線	「無線」の下のスイッチを [オフ] にする
   他のデバイス	「デバイスとの同期」の下のスイッチを [オフ] にする
   フィードバックと診断	「フィードバックの間隔」の下のプルダウンメニューを [しない] にする
   バックグラウンドアプリ	「アプリのバックグラウンド実行を許可する」にあるアプリを全て [オフ] にする




---

Windows10 Pro/64bit で使ってみました

1. デザイン


   • オーソドックス (正統派) で飽きのこない優れたデザインです。


   • 天板がアルミ材、底板はマグネシウム合金で質感を感じます。 素晴らしいです。


   • 堅牢性のある作りで多少手荒に扱ってもビクともしません。


   • 大きさは横置き A4 サイズの横幅を少し広げたくらいで、携行も苦ではありません。


   • 重さはバッテリ等全て込みで 2kg くらいと、やや重いです。


2. サクサクと軽快に動作しています。


   • やはり Core i5-2520M プロセッサは速いです。


   • 内蔵の Wi-Fi も良好に動作しています。 IEEE802.11a/b/g/n に対応します。


     • n は 3x3 ストリームなので、 450Mbps(5GHz) + 450Mbps(2.4GHz) です。


3. 写真は [左面]→[正面]→[右面]→[背面] にある端子類を撮影したものです。



   • これらのインタフェースは Windows10 Pro/64bit をアップグレードインストールした直後から何の問題もなく良好に動作しています。


   • [USB]×2ポートでは少ないと感じます。 あと1～2ポートは欲しかったです。 奥側の [USB] ポートは [eSATA] 兼用になっています。


   • [mini HDMI] でテレビにつなぐこともできます。 ケーブル1本で画像と音声が一緒に出力できるので楽です。 [VGA] は今時あまり使わないでしょう。


   • [メモリカードリーダー] は SD カードに対応します。 32GB の SDHC カードを入れたら正しく認識したので、SDHC には対応しているようです。 SDXC に対応しているかは不明です。

     [LAN] は 1000BASE-T のギガビットに対応します。 もちろん、100BASE-TX, 10BASE-T でもリンクできます。


   • [ExpressCard] スロット ・・・ JR 東海のエクスプレスカードではありません。 お間違えなきよう。


     • E6320 を使ってみて USB ポートが少ないと感じたので、USB カードを入れてみました。


     • amazon で送料税込1,145円と激安の [AKE 2 Port USB3.0 expressCard] です。


     • [ExpressCard] スロットは基本的に PCI スロットと同じなので、E6320 電源 OFF 時にカードの挿抜をする必要があります。


     • [ExpressCard] スロットにはスプリングイジェクト機構があるので、カードを抜く時は差し込んだ状態でもう一度押し込めばカードが出てきます。 SD カードスロットのような感じです。


     • 背中のラベルに [NEC UPD720202 chip] と誇らしげに書かれています。 このためか、[Windows Update] をかけたら自動的にドライバがインストールされました。 楽勝です。


     • 使ってみて良好に動作しました！


   • [スマートカード] は IC カード とも呼ばれ、クレジットカードや B-CAS カードに使われています。 クレジットカードを入れたらちゃんと認識しました。


   • [ヘッドホン/マイク コンボジャック] は iPhone と同じ CTIA 規格 で、先端から [L] [R] [GND] [Mic] らしい。 らしい ・・・ 自分で確認した訳でなく、巷の電網情報だから。


4. Windows10 Pro/64bit 導入済みの本機であと5年は快適に使えます。


   • Core i5-2520M ベースで Windows7 搭載のノートブックは現在 (2016年1月) 中古価格が安く狙い目です。


     • 2万円を切る価格で出ていたら、外観がマトモなことを前提に買っても期待を裏切らないでしょう。 外観が綺麗なら大切に使われていた証拠で購入後の問題は少ないです。


     • Windows10 の無償アップグレード期限は「2016年7月28日」なので、買うなら今でしょ！


   • これで「こたつミカン」ならぬ「こたつノート」が堪能できます ・・・ 余は満足じゃ



---

Windows10 Pro/64bit での Windows エクスペリエンスインデックス

• ExperienceIndexOK を使って相対的なパフォーマンス指標である Windows エクスペリエンスインデックス を測定してみました。


• 結果を見ると、本機は思った通り、なかなか速くてストレスなく使えると判りました。 Windows10 ではプロセッサとメモリのサブスコアが7以上であれば快適です。


• メモリが 4GB の時はメモリのサブスコアが 5.9 でしたが、8GB にすると 7.4 に大幅アップしました。 メモリを増量する効果はあるようです。


• メインで使っているデスクトップの Dell Studio Slim 540s より全ての数値が僅かですが上回ります。 ノートは遅いものだと思っていた私の常識が覆りました。 ノートでも速いマシンもある！




---

Renee Becca で完全バックアップ

1. 各種アプリを入れ込み、しばらく使って問題ないことが確認できたので、HDD を Windows10 システムごと完全バックアップします。


   • バックアップソフトは Renee Becca です。


   • 有料版 (3,980円) と無料版がありますが、両者の機能・性能は全く同じです。 無料版は「サポートが受けられない」だけです。 貧乏な私は無料版にしました。 サポートは自分でやります。 無料版でも正規ライセンスキーがもらえます。


   • できることは右の画像を見てください。 特に (転売や廃棄する) HDD を完全消去できる機能があるので、情報漏洩の危険を回避できます。


   • HDD クローン機能があります。


     • ここ と ここ のページが参考になります。


     • HDD 故障で交換する場合や、もっと容量の大きい HDD (SSD) に換装する際に使います。


     • クローンした新しい HDD (SSD) は Windows10 起動可能で、データや設定情報も引き継がれます。


     • 元の HDD が故障した後ではクローン作成できないので、そうなる前に定期的なバックアップが必須です。


2. 完全バックアップしました。


   • まだレジストリが綺麗なうちに完全バックアップすることは、大きな意義があると思います。


   • バックアップにいろいろな方法がありますが、[ディスクのバックアップ] でパーティション情報や DtoD リカバリ領域を含む HDD 丸ごとバックアップとしました。 DtoD リカバリ領域には元々の Windows7 が入っているので要らない気もするが、ま～イイか。


   • 約30分で完全バックアップが完了しました。 できたバックアップファイルは 35.5GB でした。 HDD の容量は 250GB ですが、使われていないセクタは飛ばして最小限のバックアップサイズとなるようです。


3. 「転がぬ先の杖」と言いますが ・・・


   • これで安心して E6320 を酷使できます！



---

Windows10 Pro 64bit をクリーンインストールしてみた (2019年8月24日)

1. 本機を無償譲渡することにしました


   • 本機より高速で動作する Core i7 の HP EliteBook 2570p を入手して環境やデータを全て移行したので、本機が不要になりました。


   • 幸い、貰ってくれる人が見つかり、無償譲渡することにしました。 こうなると個人情報などは全て削除が必要です。


   • そうなら、Windows10 をクリーンインストールするのが最良と思い、実行することにしました。


   • 懸念されるのは、デバイスドライバがキチンとインストールできるか？ です。


2. Windows10 Pro 64bit をクリーンインストール


   • HP EliteBook 2570p の記事で作成した Ver.1903 の [Windows10 インストール用 USB メモリ] を使いました。


   • [Windows10 インストール用 USB メモリ] からブートして、クリーンインストールしました。


   • Windows10 は優秀です。 ほとんどの適切なデバイスドライバを自動で組み込んでくれました。

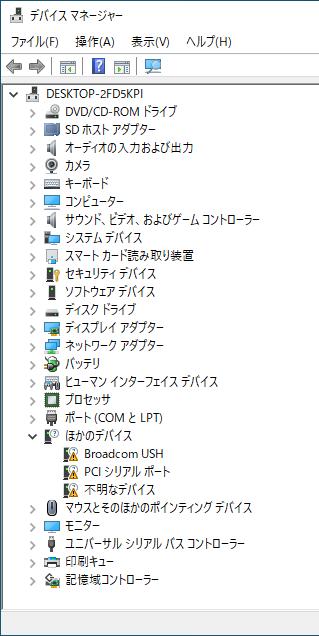

   • 最終的に、右の3つのデバイスドライバが正常に組み込まれませんでした。 右の画像をクリックすると全体が見えます。


3. 正常に組み込めなかったドライバを再インストール


   • 電網検索してみると、 全く同じ症状の事例 があったので、この記事を参考にして対策しました。


   • [Broadcom USH]


     • Broadcom USH ドライバのダウンロード にある Windows7/64bit 版の [RDYG9] を入れて解決しました。


   • [PCI シリアル ポート]


     • [.NET Framework 3.5] を有効にします。


     • E6320 ドライバおよびダウンロード にある Windows7/64bit 版の [インテルUnified AMT 7管理インターフェイス ドライバー] を入れて解決しました。


   • [Unknown Device]


     • E6320 ドライバおよびダウンロード にある Windows7/64bit 版の [ST Microelectronics Free Fall Sensor Driver] を入れて解決しました。


4. 全てのデバイスが正常に動作するようになって、無事、譲渡完了しました。



---

仕様その他

1. ドキュメント


   • E6230 カタログ


   • E6230 ドキュメント


2. 関連記事


   • Latitude E6320 の評価・仕様


   • Latitude E6320 レビュー/特徴


   • Dell Latitude E6320 の評価と感想【結構使いやすい部分】


3. 仕様



   仕様
   モデル名	Dell Latitude E6320
   CPU	Intel Core i5-2520M (2.50GHz)
   OS	Windows7 Pro/64bit → Windows10 Pro/64bit にアップグレード
   メモリ	4GB (DDR3 SDRAM 1333MHz 2GB×2) → 8GB (DDR3 SDRAM 1600MHz 4GB×2) に換装
   チップセット	Mobile Intel QM67 Express
   グラフィックス	Intel HD Graphics 3000
   ディスプレイ	13.3インチ HD (1366×768) アンチグレア LED
   HDD	WD2500BEVT (250GB, 5400rpm, Serial ATA300, Cash 8MB, 9.5mm)
   光学ドライブ	DVD スーパーマルチ
   マルチメディア	内蔵高音質スピーカ 内蔵ノイズリダクションアレイマイク 内蔵 HD ビデオ Web カメラ (100万画素) ステレオヘッドフォン／マイク コンボジャック
   有線 LAN	1000BASE-T/100BASE-TX/10BASE-T
   無線 LAN	Intel(R) Centrino Ultimate-N 6300 (IEEE802.11a/b/g/n, 3x3, 最大450Mbps)
   ポート/スロット	ネットワークコネクタ (RJ-45) USB 2.0 ＋ USB2.0/eSATA コンボ ステレオヘッドフォン／マイク コンボジャック メモリカードリーダ (SD カード) スマートカードリーダ mini HDMI VGA ExpressCard/34 ドッキングコネクタ
   キーボード	デュアルポインティングキーボード
   バッテリ	6セルリチウムイオンバッテリ
   電源	90W AC アダプタ
   外形寸法	幅：335mm×高さ(前面／背面)25.4～30.1mm×奥行223.3mm
   最小重量	1.65kg (3セルバッテリおよびエアベイ搭載)
   その他
   出荷日	2011年10月18日
   出荷価格	(不明) ・・・ ここ を見ると最小構成で99,979円とあるので、本機は15万円くらいだったのかな？？？




---
