LiitoKala Lii-M4S をゲット！
2024年9月2日、
AliExpress
から [Li-ion] [Ni-MH] [Ni-Cd] バッテリ対応インテリジェントマルチ充電器の
LiitoKala Lii-M4S
が到着しました。
送料込2.085円でした。

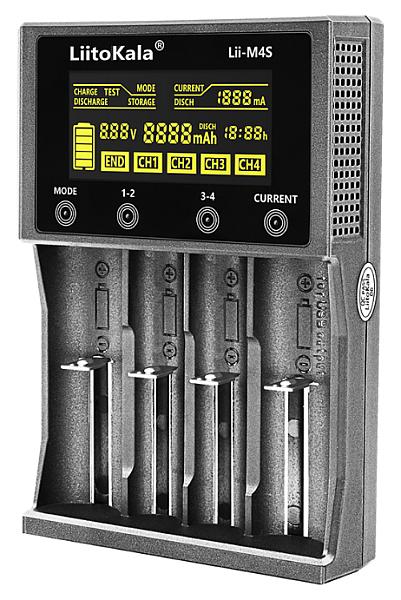

充電器の高級品！
付属品は [USB ケーブル (Type-A～Type-C)] でした。
この充電器は優秀で、種類や大きさや容量が異なる様々なバッテリを混載して充電できます。
中に住んでいる小人さん (MCU) が各バッテリに適切な電圧・電流を自動的に設定してくれます。
各部の説明
-

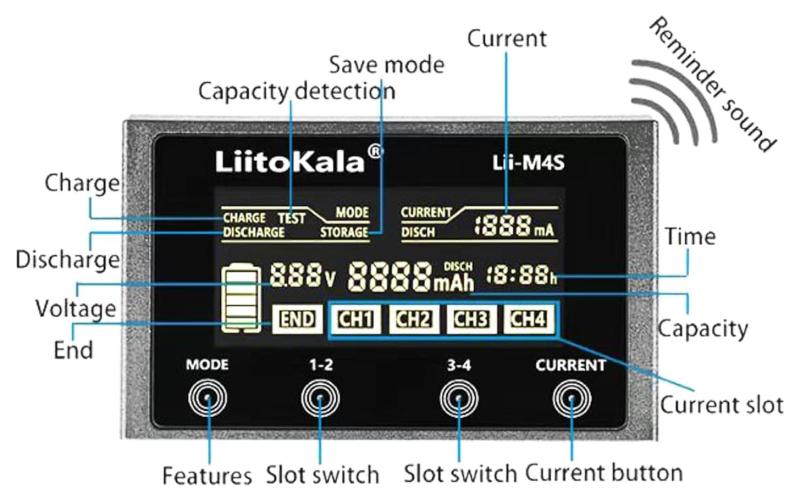

表示および操作ボタン
-
以下の表示ができます。
操作はタッチセンサボタン (三重〇のボタン) で行います。
-

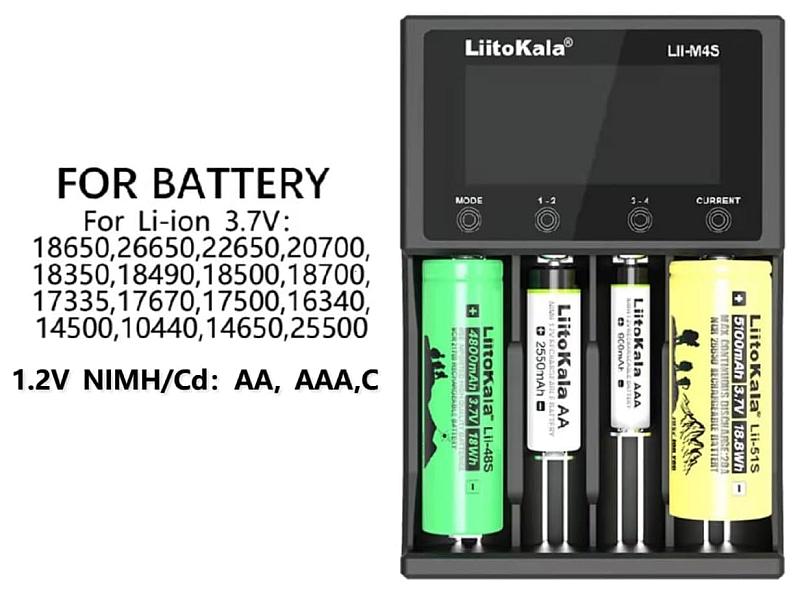

対応バッテリ
-
円柱型で [直径 26mm] [長さ 70mm] を超えない汎用リチウムイオンバッテリに対応します。
-
[単2型 (C)] [単3型 (AA)] [単4型 (AAA)] の Ni-MH/Ni-Cd バッテリに対応します。
-
写真のように、これらのバッテリを混在しても充電できます。
-

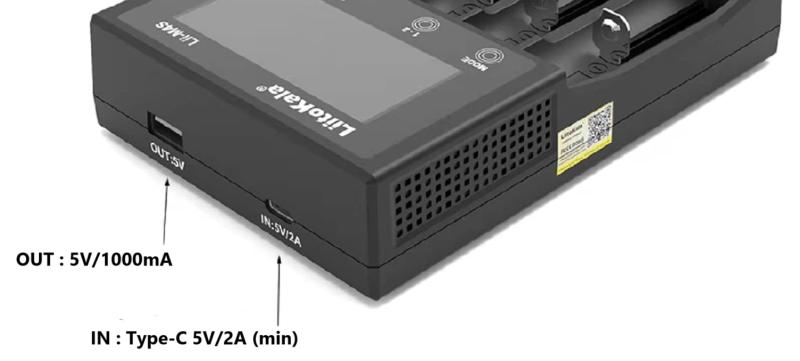

コネクタ
-
Type-C ポート
-
Lii-M4S が動作するための電源を供給します。
5V で 2A 以上の電流が取れる USB 電源と接続します。
-
Type-A ポート
-
5V/1000mA の DC 出力です。
Lii-M4S をモバイルバッテリとして使うことができます。
-
CH4 スロットに実装されたリチウムイオンバッテリからこの端子に電源供給します。
使ってみました
-
4つのモードがあります
-
CHARGE (充電) モード
-
バッテリを充電するモードです。
リチウムイオンバッテリへの充電電流のデフォールトは 500mA です。
-
充電電流を 300mA / 500mA / 700mA / 1000mA のいずれかに変更することも可能です。
-
DISCHARGE (放電) モード
-
バッテリを放電するモードです。
リチウムイオンバッテリへの放電電流のデフォールトは 500mA です。
-
充電電流を 250mA / 500mA のいずれかに変更することも可能です。
-
TEST (バッテリ容量検出テスト) モード
-
リチウムイオンバッテリを [充電]→[放電]→[充電] してバッテリ容量を測定するモードです。
-
リチウムイオンバッテリへの充放電電流のデフォールトは 500mA です。
-
充放電電流を、[充電モード] [放電モード] と同様に変更することも可能です。
-
STORAGE (バッテリ保管) モード
-
リチウムイオンバッテリの起電圧を保管に適した電圧 3.7V に設定するモードです。
-
リチウムイオンバッテリが 3.7V 以下の場合は充電、3.7V 以上の場合は放電します。
-
充電器として使う
-
4つのバッテリスロットに [リチウムイオン] [Ni-MH] [Ni-Cd] バッテリを任意に実装します。
-
本機と 5V/2A 以上の USB 電源を USB ケーブルで接続します。
-
デフォールトの電流で充電するだけなら、これで8秒後に充電を開始します。
-
モバイルバッテリとして使う
-
[CH4] スロットに [リチウムイオンバッテリ] を実装します。
-
Lii-M4S はかなり大きなサイズなので、この用途で使うことは無さそうな気がします。
仕様など
-
ドキュメント
-
参考記事
-

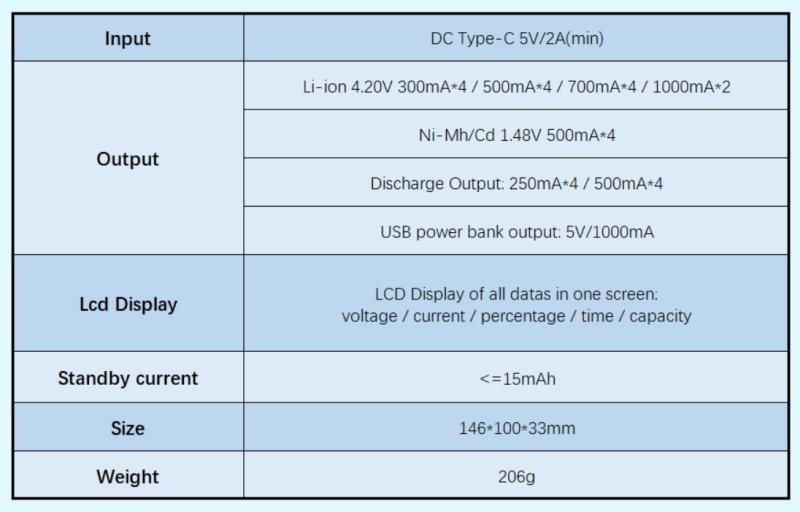

仕様
