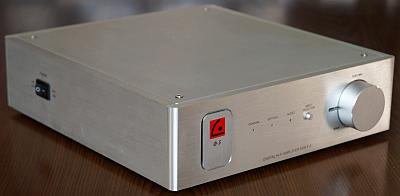

LONGGREEN D-5 をゲット！

2013年7月23日、怪しい中華 フルデジタルアンプ の LONGGREEN D-5 の中古を税込18,000円で購入しました。新品の実売価格は4万円程度です。中国では「朗韵 D-5」の名称で1,500元程度で販売されています。

中古ですが、外観や状態は極めて良好で新品同様です。

4Ωスピーカで最大出力 110W×2 です。

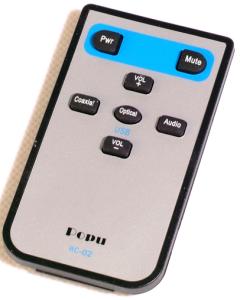

付属品に欠品はなく、[リモコン] [3P AC コード] が付属していました。

フルデジタルアンプは無駄な熱損失が少ない地球環境に配慮されたアンプです。

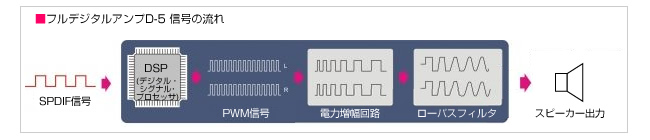

最大の特長は フルデジタルアンプ

S/PDIF 入力端子→スピーカ端子直前までデジタル信号のまま
- プリアンプ部は DSP 演算処理動作します。
- メインアンプ部は PWM 変調による D 級動作になります。 PCM → PWM 変換も DSP 演算で行います。
- 一番最後のスピーカ端子直前にローパスフィルタが入り、ここでアナログ信号に戻ります。
フルデジタルアンプ全体で DAC のような動作
- 全部をデジタル処理するので、ノイズマージンが高く、自身でもノイズを発生しないので、 S/N は非常に高い です。
- フルデジタルアンプを使うと、CD プレーヤなどのデジタルオーディオ機器の DAC が不要になります。安物 CD プレーヤが高級プレーヤに化けるかも？？？
- フルデジタルアンプは、デジタルソースにとっては まさに理想のアンプ と言えます。
- フルデジタルアンプはデジタル演算器ですから、厳密にはアンプ (増幅器) ではなくて変換器です。 1bit DAC の電力版 と言えます。
アナログ入力はそのままでは処理できないので、一旦 ADC でデジタル化します。
- ADC に旭化成 AKM5381 を使っています。

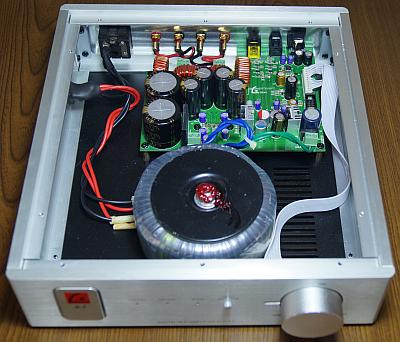

カバーを開けてみました

分解はじめ
- 分厚いアルミ製の天板を外すと、更に鉄板があると言う変わった構造です。強度確保のため？？？
- カタログフレーズは「オールアルミ筐体」ですが、底板だけは鉄板です。
- どことなく、全体に 手作り感 が漂います。
[アンプ基板] [ディスプレイ基板] [トロイダルトランス] で構成されています。
- 構成品はこの3つだけで非常にシンプルです。
- MCU (マイクロコントローラ) は [ディスプレイ基板] に実装されており、全体の制御を行います。
- 電源ソースに大きなトロイダルトランスが使われています。
  - 50/60Hz を全波整流＆平滑しただけでは、D 級アンプとしては電源が弱いと言うことになります。
  - D 級アンプでは電源電圧でスピーカ出力端子をフルスイッチングします。電源電圧が変動すると、それがモロに出力に出ます。 D 級アンプでの電源電圧低下は音量の低下と同意です。すなわち、歪となる訳です。
  - 重低音の再生には大電流が流れます。この時に電源電圧低下が発生すると、D 級アンプではエネルギーが減ることになります。 -3dB 程度の電圧低下でもエネルギー (電力＝出力) は半分になってしまいます。重低音が軽低音になってしまうのです。
- 電源は電圧変動が少ない高速スイッチング電源のほうが良かったと思います。
  - デジタルアンプ (PCM) はそもそもノイズに強いので、高速スイッチング電源を使ってもノイズの回り込みは無視できます。
  - トロイダルトランスはミテクレだけです。音が良くなるような錯覚を与えているだけです。騙されていはいけません。
アンプ基板

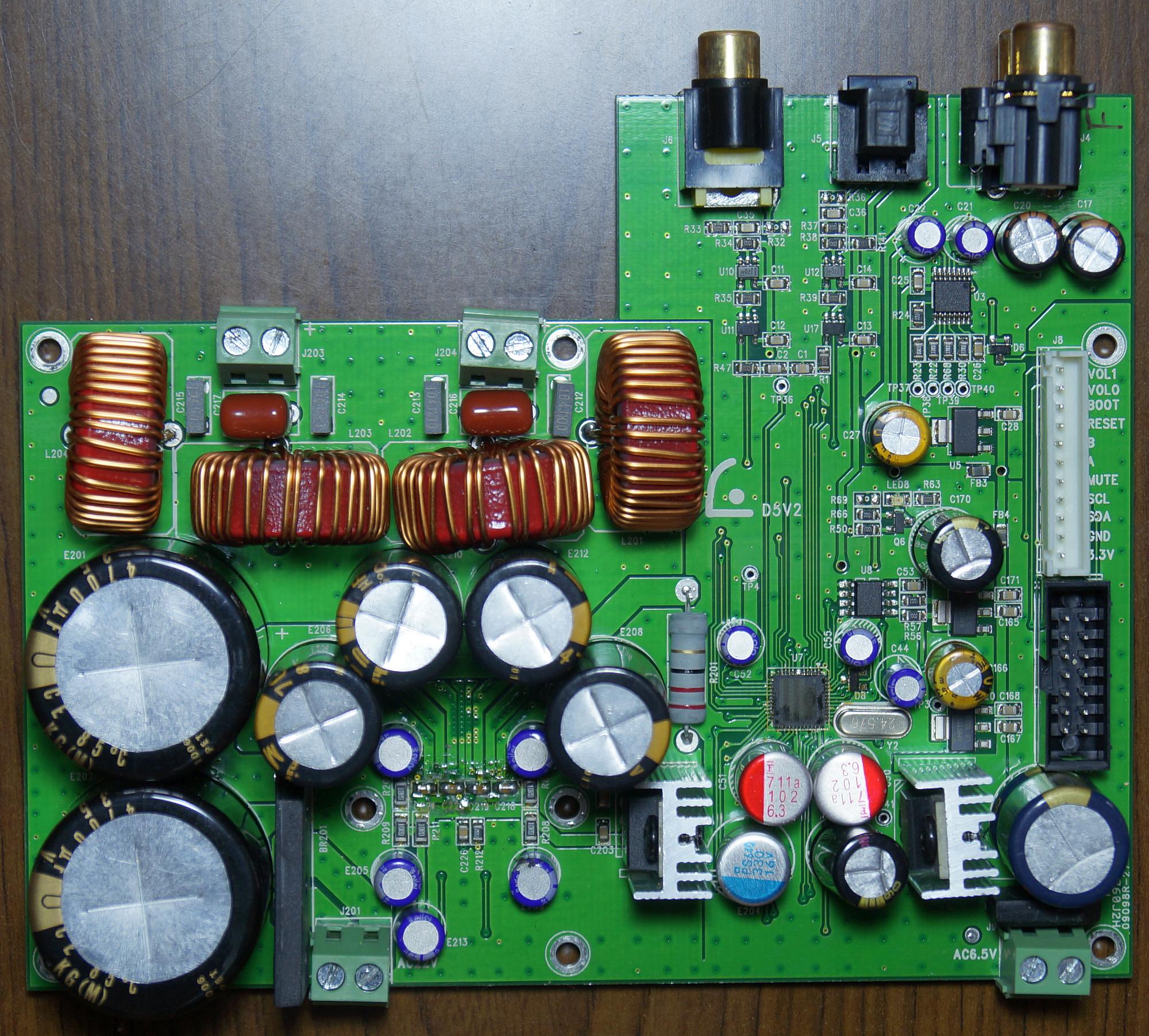

- 右が [アンプ基板] です。画像をクリックすると大きく表示できます。
- 電解コンデンサに ELNA GOLD のオーディオ専用品が使われています。この他の部品も中華製ではなく、海外の高級グレード品が使われています。
- DSP 処理に D2-41051 が使われています。
  - このチップが D-5 の要で、非常に優秀な IC です。アナログアンプで言うプリアンプのような働きをします。写真では赤いマークのある2個のアルミ電解コンデンサの上にある小さい正方形のチップです。
  - D2-41051 は高速で数値演算を行うので、かなり発熱します。
- [アナログ入力] [光デジタル入力] [同軸デジタル入力] 端子が実装されており、それらはそのままリアパネルに出ます。
- 電源回路が搭載されており、トロイダルトランスと2組 (4本) のケーブルで端子台経由接続します。
- [スピーカ出力] 端子とは2組 (4本) のケーブルで端子台経由接続します。
- [アンプ基板] と [ディスプレイ基板] は1本のフラットケーブルで接続します。
- 以上より、4組 (8本) のケーブルおよびフラットケーブルを外せば、[アンプ基板] を取り外すことができます。
- PWM パワーアンプ IC に TAS5162 を使用しています。この IC は最大 210W×2 (6Ω) の出力が出せるので、D-5 では余裕を持った使い方をしていると言えます。

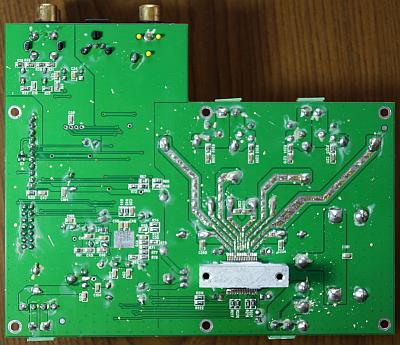

- TAS5162 は [アンプ基板] の裏側に実装されています。
  - アルミ塊のヒートシンクが TAS5162 に取り付けられています。
  - 更にこのヒートシンクを底板に接合して放熱します。
  - D 級アンプは「電源効率が良い＝無駄な熱の放出が少ない」ので、この程度の放熱対策で十分なのです。従来のアナログパワーアンプで考えられないことです。
- [デジタル GND] と [アナログ GND] が区分されたプリントパターンとなっています。 [アナログ GND] は ADC AKM5381 で使います。
ディスプレイ基板

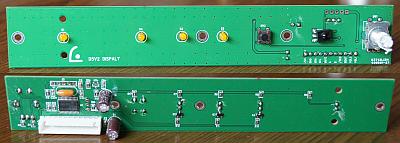

- 写真はディスプレイ基板の表面と裏面です。
- 大きくは VOLUME 用の [ロータリエンコーダ]、INPUT SELECT 用の [タクトスイッチ]、表示用の [LED]、リモコンの [受光ユニット]、全体制御用の [MCU] で構成します。
- リモコンの [受光ユニット] はフロントパネルの [VOLUME] 左側にある細長いスリットの奥に位置します。

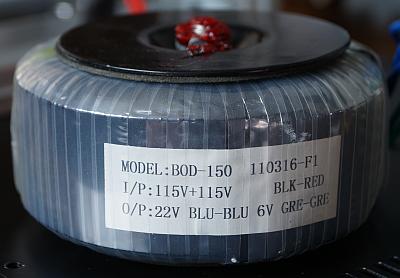

右の写真がトロイダルトランスです。
- スペック表示ラベルを中心に撮影したので、スペックが判ると思います。
- AC 電源と接続する1次側巻線には「赤線／黒線」のペアが2ペアあります。この2ペアを並列に接続した場合は AC100～115V に対応し、直列に接続した場合は AC200～230V に対応します。
- 2次側巻線の「青線ペア」より PWM パワーアンプ TAS5162 に必要な電圧 [+30V] [+12V] が作られます。
- 2次側巻線の「緑線ペア」より PWM パワーアンプ以外の電圧 [+5V] [+3.3V] [+1.8V] が作成されます。

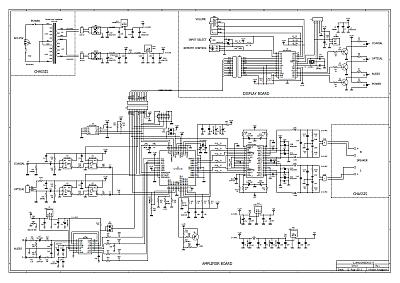

右は私が独自に調査した D-5 の回路図です。回路図をクリックすると pdf 版の大きな回路図を表示できます。

基板および配線から逆回路化しており、間違って描いている可能性があります。信じないでください。
面付けコンデンサの数字が全く読めなかったので、容量値は無記入となっています。
回路図を見て判るように、従来のアナログアンプとは全く違う回路です。デジタル機器そのものです。
回路図化していて「スピーカ出力の L/R が逆じゃないの？」と疑問になりましたが、どうも D2-41051 の PWM CHANNEL PIN MAPPING 機能により左右正常に再配置しているようです。問題ありません。

主な使用 IC は以下です。

メーカ	型式	用途
Intersil	D2-41051	Intelligent Digital Amplifier PWM Controller and Audio Processor
Texas Instruments	TAS5162	Digital Amplifier Power Output Stage
Asahi Kasei	AKM5381	96kHz 24-Bit Enhanced Dual Bit ADC
NEC	uPD78F9234	8bit Micro Controller Unit
Atmel Semiconductors	AT24C128B	Serial EEPROM
Fairchild Semiconductors	NC7SZ04	UHS Inverter
Fairchild Semiconductors	NC7SZ126	UHS Buffer with 3-STATE Output
National Semiconductor	LM1085	3A Low Dropout Voltage Regulator
Advanced Monolithic Systems	AMS1117	1A Low Dropout Voltage Regulator

D2-41051 のパッケージ (外観) がデータシート記載のもの (QFN48) と異なり、QFP48 となっています。 D-5 で使用しているのはカスタム発注品かもしれません。

回路図化により、以下のことが判りました。
1. D2-41051 で [入力ソース切換] [音量制御] [デジタル音声の DSP 処理] [PCM→PWM 変換] などを行います。
  - 従来、この辺りの処理を 3～4チップで行っていましたが、本 LSI ではこれらを1チップに凝縮したスーパーチップとなっています。 6.8mm 正方角の小さいチップですが、中に入っている小人さんが偉い！！！
  - Intersil Japan に解説記事がありました。

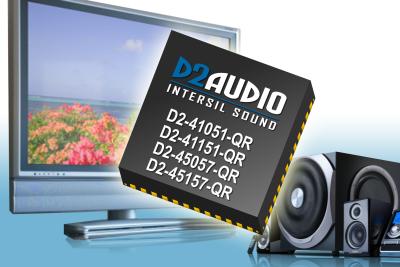

    - 音質に妥協することなくローコスト化を図ったインターシルの新しい「D2Audio」デジタル・アンプ
    - 高音質,インテリジェントなフルデジタル・アンプを業界に先駆け実現

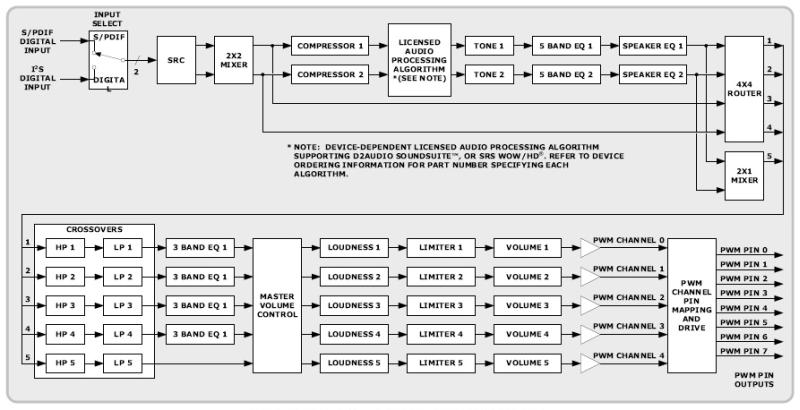

  - 以下は D2-41051 のブロック図です。 [Volume] 以外に [SRC (Sample Rate Converter)] [D2AUDIO Processor] [Tone Equalizer] [Loudness] [High Pass Filter] [Low Pass Filter] [Band Pass Filter] 機能まであるのに驚きます。凄いチップです。 D-5 では SRC でサンプリングレート変換して内部処理を 192kHz/24bit で行い、[Volume] [SRC] 機能しか使っていないと思います。

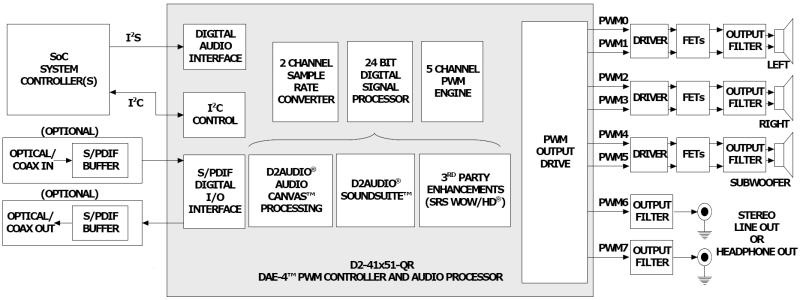

  - 以下は D2-41051 の応用例です。
2. Serial EEPROM の AT24C128B (U8) を搭載しています。いったい何を記憶しているのでしょう？？？電源 OFF 時の状態を記憶するために実装されていると思うのですが、おそらく、それがプロググラムされていないと思う。
3. MCU に uPD78F9234 が使われており、 D2-41051 と AT24C128B とは I2C インタフェースで制御情報を送受信します。
4. アナログオーディオ信号の ADC 変換には AKM5381 を使い、96kHz/24bit サンプリングレートに変換します。このチップは旭化成製で、同社の ADC/DAC は音の良さで定評があります。
5. 回路図中に [+5.52V] などと [ ] で囲まれた電圧値の記載がありますが、これは [AC102.8V] を入力し無音状態での実測電圧です。
  - +5V を作り出している LM1085 は、3A の負荷電流で最大ドロップアウトが 1.5V であることより、この IC に加圧される [+5.52V] では電圧不足となります。 LM1085 がレギュレータとして働けていない。
  - トロイダルトランスの 6V 巻線はもっと電圧を上げるべきだったと思います。
  - 結局、+5V は実際には [+4.60V] しかありません。この電圧を使っているのは AKM5381 のアナログ入力回路だけです。若干問題ありますが、なんとか動いているというところです。
6. [COAXIAL] 入力回路に問題あり
  - R32 が未実装で、[COAXIAL] 入力が 75Ω で終端されていない・・・ありえない設計！インピーダンス整合は必須です。
  - R34, R33 で U10 入力が 1.65V にバイアスされている・・・ありえない設計！アナログ設計にしては中途半端です。
  - U10 出力と U7 の SPDIFRX が静電容量結合されている・・・ありえない設計！ SPDIFRX 入力端子は C-MOS レベル 3.3V 仕様です。
7. [OPTICAL] 入力回路に問題あり
  - J5 光受信モジュールと U12 が静電容量結合されている・・・ありえない設計！光受信モジュールは C-MOS レベル 3.3V 仕様なのに、なぜ U12 と直結しない？？？
  - R36, R37 で U12 入力が 1.65V にバイアスされている・・・ありえない設計！アナログ設計にしては中途半端です。
  - U10 出力と U7 の SPDIFRX が静電容量結合されている・・・ありえない設計！ SPDIFRX 入力端子は C-MOS レベル 3.3V 仕様です。

使ってみました

デザインなど
- 7mm 極厚オールアルミ筐体 です。とても中華製と思えない素晴らしい出来です。資源大国の中華だから出来る技か。底板だけは鉄板です。
- 重さ 6kg ですがコンパクトなので、ズッシリとした重量感と安定感があります。
- 手を触れるとヒンヤリとして、超高級感と質感があります。
- 幅 246mm と、かなりコンパクトです。これで 110W×2 出力が驚きです。 D 級デジタルアンプは電源効率が非常に高いのが特長 (95% 以上) で、発熱が極めて少ないのでコンパクト化が可能です。
- 天板に放熱穴がない構造です。このため、埃が入る心配がなく、設置も楽です。
- 電源 ON/OFF 時にスピーカにポップノイズが全く出ません。素晴らしいです！
- [COAXIAL] [OPTICAL] [AUDIO] ランプの箇所は 7mm 厚のフロントパネルにただ穴を開けただけですが、これ実にイイです。穴の中を LED ランプの光が拡散乱反射するのか、どこから見ても光っていることが判ります。ほとんど180度方向から見ても光っているのが判ります。ランプは橙色で眩しくなく、ちょうど良い明るさです。
- 電源 ON でフロントパネル左側のトレードマーク飾りの周囲を照明する構造ですが、使っている LED の輝度が低いので、光っていることが全然判りません。
- 残念ながら、[VOLUME] ツマミはプアです。

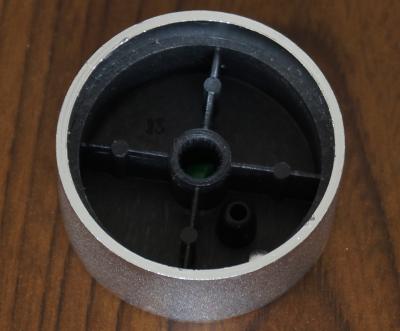

  - 右の写真はツマミの裏側ですが、どう見てもプアですよね。特にプラスチックの材質が悪い。
  - 外側だけアルミで本体部分はプラスチックです。操作に重みがないというか軽く回り過ぎです。
  - プッシュスイッチ付きのためか、軸にガタがみられ安定感がありません。超不満です！
  - ツマミの高さが低く、やや操作し辛いです。
  - ツマミの直径は実測 41mm ですが、40mm でも問題ないです。
リアパネルの端子

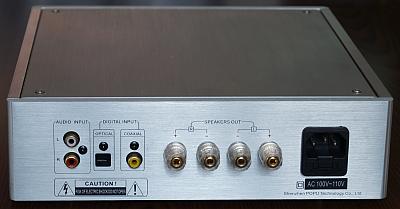

- 端子は左から順に [アナログ入力] [光デジタル入力] [同軸デジタル入力] [スピーカ出力] [AC 電源入力] と超シンプルです。
- [スピーカ出力] 端子は BTL 出力
  - グランドから浮いているので要注意です。
  - インピーダンスが4～8Ωのスピーカに対応します。
- [アナログ入力] 端子を使う場合は要注意
  - [アナログ入力] 端子の入力感度（ゲイン）が高目になっているようです。 [アナログ入力] 端子の感度やインピーダンスが仕様に記述されていない・・・これは問題でしょう。
  - アナログ入力は ADC で一旦デジタル変換されますが、ゲインが高いために、ADC の段階で既にクリップしてしまう場合があります。要はクリッッピング歪発生です。こうなると、ADC より後段にある [VOLUME] ツマミをいくら絞ってもダメです。
  - この対策は、外部にオーディオアッテネータを設けて、アナログ入力のレベルを下げることです。自作するか、以下の製品を使うとよいです。
    - JVC AP-121A, AP-122A
      AP-121A は -20dB、AP-122A は -10dB の減衰度固定アッテネータです。それぞれ、実売1,000円くらいです。
    - Fostex PC-1e
      減衰度可変のボリューム式アッテネータです。定価2,000円 (税抜) で、実売1,600円くらいです。
- [同軸デジタル入力] 端子は不安定
  - S/PDIF 信号が入力されても再生しない場合がある。デッドロックしているような感じ。 [INPUT SELECT] ボタン操作を繰り返すと、突然、再生を開始する。
  - メーカでも現象を確認しており、「接続機器との相性」と言っていますが・・・
- [光デジタル入力] 端子は良好
  - D-5 で唯一安心して使える端子です。レベルや相性の問題がありません。
- 以上の問題を抱えた設計は、さすが中華！・・・感心してはイケマセン！！！
機能や操作
- [同軸デジタル入力] [光デジタル入力] のいずれもサンプリング 192kHz/24bit までの S/PDIF 信号に対応します。
- リモコンからも操作できます。ただし、リモコンでは電源 ON/OFF ができません。
- フロントパネルは [VOLUME] ツマミと [INPUT SELECT] ボタンだけと超シンプルです。
  - [VOLUME] ツマミを回すことで音量調整できます。デジタルボリュームなので、音量の左右偏差はゼロです。「ツマミを速く回すと音量変化が大きい／ゆっくり回すと音量変化が小さい」のような人間工学的アルゴリズムは組み込まれておらず、音量を大きく変えたい場合はトコトコ根気よく何回もツマミを回す必要があります。
  - [VOLUME] ツマミを押すと MUTING ON/OFF をトグルします。 MUTING ON 時は、[INPUT SELECT] ランプのどれかが点滅します。なお、MUTING ON の時に [VOLUME] ツマミを回すことでも MUTING OFF になります。
  - フロントパネルの [VOLUME] 位置に [MIN] [MAX] ポジション表示がありますが、どちらの方向にも無限に回せるので、この表示は意味がないです。
  - [INPUT SELECT] ボタンを押すごとに [COAXIAL] → [OPTICAL] → [AUDIO] と切り換わり、これを繰り返します。 [AUDIO] とはアナログ入力です。
  - 電源 OFF で [VOLUME] [INPUT SELECT] の状態が記憶されません。電源 ON で [VOLUME] はデフォールト音量 (小さ目)、[INPUT SELECT] は [COAXIAL] となります。
- [POWER] スイッチは左側面奥にあります。
  - デザイン性を優先したためでしょうか？

チューンアップ (改造)

　これまでに述べた不満点などを解消する目的でチューンアップしました！

ディスプレイ基板 & フロントパネル関連
- [VOLUME] ツマミとロータリエンコーダ (SW1) をペアで交換しました。
  - やはり削り出しアルミ無垢のツマミはイイですね～～、(不要な) 位置マークがあるのはご愛敬。
  - エッジを面取りしてあって、仕上げが良いです。
  - ロータリエンコーダはスイッチ無しとしました。スイッチ有りは軸のガタツキが大きく高級感に欠けます。また、スイッチ有りのロータリエンコーダで軸長の長いものが無いという理由もあります。
  - [VOLUME] ツマミをプッシュすることによるミューティング機能は無くなりましたが、全然問題ありません。 [INPUT SELECT] ボタンをミューティング代わりに使えばよいのです。
  - ロータリエンコーダにはクリック有りと無しのものがありますが、計測器のような感触が得られるクリック有りにしました。 24クリックでエンコーダ出力も24パルスのインクリメント型なので、ちょうど良いです。
  - 動作させてみると、[VOLUME] の増減が逆になりました。
    - どうもオリジナルのロータリエンコーダとフェーズが逆のようです。
    - 対策として、ロータリエンコーダを直接フロントパネルに取り付け、そこからディスプレイ基板へワイヤでフェーズが合うように配線しました。
- 光っていることが判らなかった電源ランプ (D1) を高輝度 LED に交換しました。
  - 色はアイスブルー (白っぽい薄い青) としました。ブルーだと怪しい H な雰囲気になるし、緑や赤だとありふれた感じになるし、橙だと [INPUT SELECT] ランプの色と同じになって面白くないので、この色を選びました。
  - V_F=3.3V / I_F=20mA をクリアする LED を選んだので、+3.3V～GND 間に電流制限抵抗なしで直付けしています。
  - LED の消費電力は 600～700mW となり、放熱性を確保するために余ったリード足をカットせず折り曲げて実装しています。リード足が放熱器代わりとなります。
  - 12cd (カンデラ) と、かなり明るいですが、D-5 の照明構造はアクリル板で光を拡散するようになっており、この明るさでちょうど良かったです。
  - 色と言い明るさと言い、思い通りに仕上がりました！
  - なお、電源ランプの光が（強力になって） [COAXIAL] ランプに干渉したので、紙製の遮光板を入れて防止しました。
- ディスプレイ基板とフロントパネル間の距離が適切でなく、[INPUT SELECT] ボタンに遊びが足りない。
  - 遊びが足りないと、[INPUT SELECT] ボタンをシッカリ押したという感触が味わえません。高級感が損なわれます。
  - 厚み 0.5mm 程度のプラワッシャをディスプレイ基板を固定するネジに挟み込んで遊びを作りました。
  - この辺りの作りの精度が悪いのは、さすが中華製！！！
- 電源 ON 時に [OPTICAL] 入力をデフォールトにしました。
  - これは私の都合での改造です。必須ではありません。
  - ディスプレイ基板～アンプ基板を接続するケーブルの [A] [B] をディスプレイ基板側で入れ換えました。これで [OPTICAL] がデフォールトになります。
  - 上記のようにすると D-5 パネルのランプ表示とアクイティブな入力端子が合わないことになります。
    - 対策として、ディスプレイ基板の R10, R11 をクロスさせました。
    - 実際には、R10, R11 を取り去り、代わりに 2kΩの抵抗をクロスして取り付けました。
  - 電源 ON で [OPTICAL] が点灯し、[INPUT SELECT] ボタンを押すごとに [OPTICAL] → [COAXIAL] → [AUDIO] の順で切り換わり、これを繰り返す仕様となります。
  - リモコン操作した時に、[COAXIAL] と [OPTICAL] が逆になりますが、これはご愛嬌と思って諦めます。私の場合、リモコンを使わないので問題ありません。
アンプ基板関連
- 働き者の DSP チップ D2-41051 の発熱が心配なので 10mm 角のアルミヒートシンクを付けました。
  - ヒートシンクを放熱用両面テープで D2-41051 の背中に貼り付けるだけですから簡単です。
  - ヒートシンクを取り付けてから手を触れると、結構、熱くなるのが判ります。ヒートシンクを取り付けて正解でした。
- D 級アンプでは電源をできるだけ強化したほうが良いので、電解コンデンサ (E201, E202) を容量アップしました。
  - E201, E202 の 4700uF/35V×2個を 8200uF/35V×2個と交換しました。 75% の容量アップです。
  - アンプ基板～天板の距離は 42.5mm なので、アンプ基板内で処理する場合、今回使った電解コンデンサの高さ (40mm) が限界です。
  - 使用した電解コンデンサは、もちろんオーディオ専用品です。
- [COAXIAL] [OPTICAL] 入力回路を大幅変更しました。

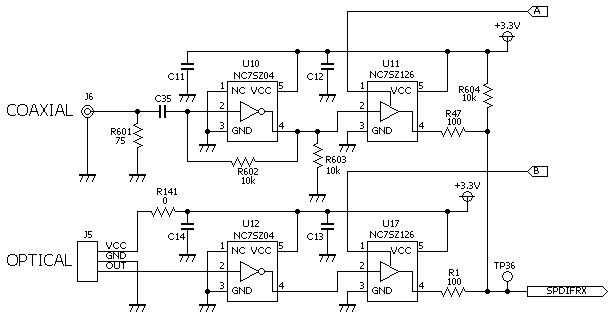

  - 右のようなシンプルでオーソドックスな回路としました。
    - 不要な部品を外し、新たに R601～R604 を追加しています。
    - R601 は同軸ラインとのインピーダンスマッチング用です。
    - R602, R603 で U10 をアナログアンプとして動作させます。
    - R604 は U11, U17 が両方とも出力 OFF となった場合に SDPIFRX が開放になってしまうのを防ぎます。 Pull-Up, Pull-Down のどちらでも良いが、なんとなく Pull-Up を採用しました。
    - R47, R1 を残したのは、U11, U17 が両方とも出力 ON となった場合の U11, U17 出力保護のためです。通常は U11, U17 が両方とも出力 ON とならないプログラミングがされていますが、電源 ON 直後のリセット時間中のごく一瞬に両方 ON になる可能性があります。

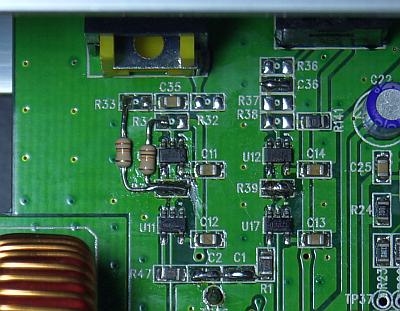

  - 右の写真は改造後です。冗長な部品を取り去る方向が多いので、面実装と言っても改造の難易度は低いです。
  - 細かい箇所に取り付けるので、抵抗器は形状が小さいほうが綺麗に実装できます。
    - 本体長 3mm 程度の小型 1/4W 型を使いました。面付け抵抗器より一回り大きい程度です。これより小さい普通型抵抗器は秋葉原に見当たりませんでした。
    - リード線は細くて柔らかいので、パターンに負担がかかりません。
    - R602, R603 はアンプ基板の表面に、R601, R604 は裏面に実装しました。
    - ハンダ付けの際は、あらかじめ、IC 全体をアルミホイルなどで覆い静電気が直接引加されないよう注意します。半田ゴテの先端から電気が回り込むのが恐ろしいのです。半田ゴテもアース接地します。特に C-MOS 入力ピンに要注意！！！
  - 結果は良好です。 D-5 設計者は、なぜ？、このようなシンプルな回路にしなかったのでしょう？？？

チューンアップで使用した部品のリストは以下です。

部品名	型式	購入店	値段	備考
直径 40mm ツマミ	Linkman 40X22BPS	マルツパーツ館	363円	外寸 Φ40×H22mm, 削り出しアルミ無垢, 特価品
ロータリエンコーダ	ALPS EC12E2420801	秋月電子通商	80円	24クリック
アイスブルー高輝度 LED	OptoSupply OSB64L3131A	秋月電子通商	20円	12cd, 3mm タイプ
10mm 角ヒートシンク	ASKA ASK10-07	千石電商	150円	外寸 H7×W10×D10mm
抵抗器 (6本)	75Ω, 10kΩ, 2kΩ	千石電商	30円	小型 1/4W 型
電解コンデンサ (2個)	ELNA GOLD 8200uF/35V	若松通商	2個で 788円	外寸 Φ25×H40mm, オーディオ用, 特価品

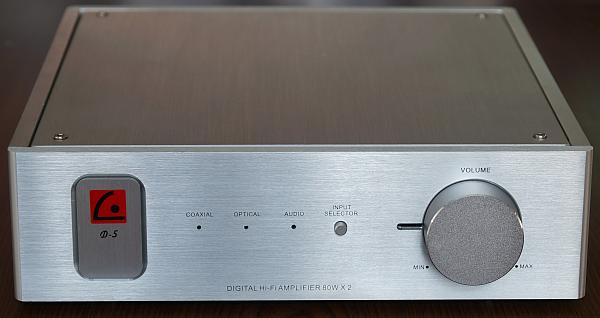

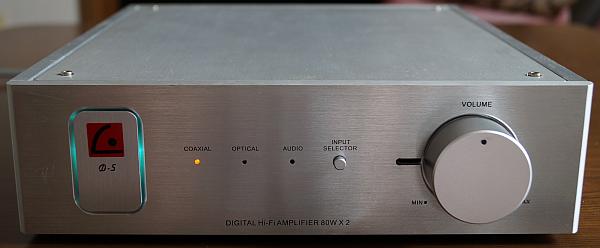

チューンアップ後のフロントパネルです。
- チューンアップを施して、やっと満足できるレベルになりました。
- フロントパネル左側のトレードマーク飾りの周囲がアイスブルーに照明されています。
- [VOLUME] が無垢アルミになって高級感が出ました。また、従来のツマミより高さがあって面取りされているので、操作しやすくなりました。
- 「手間の掛かる子ほど可愛い」と言いますが、私にとって D-5 はまさにその通りです。これが中華製の現実です。一般向けではありません。

検聴してみました

使用機材

入力ソースは以下フルデジタルアンプですから DAI 入力でないと意味がありません。
1. FPGA FM Stereo Tuner ・・・ 192kHz/20bit
  - DSP 方式のデジタル FM 専用チューナです。放送周波数をダイレクトに ADC 変換し、これ以降は完全にデジタル処理です。
  - セパレーションは安定的に 70dB を超える性能を誇ります。
2. Pioneer N-30 ・・・ 192kHz/24bit
  - ネットワークオーディオプレーヤです。
  - NAS からの音楽再生やインターネットラジオ受信ができます。
3. SONY NAC-HD1 ・・・ 44.1kHz/16bit
  - オーディオ用 HDD 録音機です。我が家では CD プレーヤを兼ねます。
  - HDD に録音された PCM データを再生するので、CD よりも音が良いです。

各入力ソースとの接続

[入力ソース] → [EverGreen DN-84237] → [BEHRINGER SRC2496] → [D-5] のルートで接続しました。
- 我が家の場合、電磁ノイズに強い光デジタルケーブルでの接続がデフォールトです。
- 巷では光より同軸ケーブルで接続したほうが音が良いと言われますが、これはあり得ないと思います。
EverGreen DN-84237 は 4ポート S/PDIF 光セレクタです。
- 有りそうで、なかなか無い、ニッチな製品です。

BEHRINGER SRC2496 はサンプルレートコンバータです。

各ソースを全て 96kHz/24bit に変換して D-5 に入力します。
同時に SRC2496 の機能で ジッタ除去 を行います。このおかげで D-5 に入るまでに、S/PDIF 信号は高精度化されます。
SRC2496 は SCMS コントロールも兼ねており、Copy ビットを OFF にして同軸出力で SONY NAC-HD1 にもデジタル入力しています。
D-5 にはヘッドホン端子がありませんが、SRC2496 はヘッドホンアンプとしても使っています。

具体的には SRC2496 を以下のように設定しています。

Input Section
SOURCE (Level Meter)	ANALOG OUT
SOURCE (Input I/F)	OPTICAL
Mode Section
MODE	SAMPLE RATE CONV
Output Section
SAMPLE RATE	96kHz
CLOCK	INTERNAL
FORMAT	S/PDIF
WORD LENGTH	24 BIT
DITHER	ON
EMPHASIS	OFF
COPY	COPY=OFF / ORG=ON

上記のように設定すると再生レベルがピークホールド付きで SRC2496 に表示されるので、見ていて楽しいです。
SRC2496 で常に入力デジタルソースのステータスを監視でき、マニアックです。

スピーカは以下
1. BOSE model 314 をメインスピーカとしました。
  - 私の狙う音は超 Hi-Fi ではなくて、喫茶店で聴くような軽く聞き疲れのしない音です。このスピーカは好みに合います。
  - インピーダンスは 8Ω です。
2. YAMAHA YST-SW800 をサブウーファとしました。
  - BOSE model 314 ではどうしても重低音が出ないです。それを補うため、3D 用に追加しています。
  - 出力は強力で D 級の 800W です。
3. BTL → Unbalance 変換ボックス
  - BTL スピーカ出力から LINE 信号を作り出す魔法のボックスです。自作品です。
  - D-5 と YST-SW800 は直接接続できないため、この魔法のボックスを中間に入れて、[D-5 スピーカ端子] → [BTL → Unbalance 変換ボックス] → [YST-SW800] のように接続しています。

検聴結果
- アンプとスピーカの存在を忘れるほどナチュラルで聴き疲れしません。
  - 空気のような音で、鳴っているのが判らない音です。
  - これなら、なんのためのアンプと言われそうですが、まさにこの通りなのです。
- フルデジタルアンプ特有の 無味無臭・無色透明 の音質です。 S/N が物凄く良いです。
- 高音域はスッキリ爽やか高解像度です。
- 低音域はしっかり締まった動きの速い低音が出ます。
- 音が綺麗過ぎかもしれない。嫌味な音が全くせず、しなやかでソフトな音です。
結論
- LONGGREEN D-5 は怪しい中華製ですので一般の方にはお奨めできません。
  - 中華製品は動くのがやっとで、作りの丁寧さとか高精度とかいう物作りの完璧さを追求する技術はまだまだと感じざるを得ません。
  - 中華製品を買う心得としては、半完成キットと思えばよいです。こう思えば腹も立ちません。買ってから自分でチューンアップする楽しみがあると・・・
- 私が実施したチューンアップと同じことができる技量のある方にお奨めします。
- 手作り感覚満載の素朴なアンプですが、出てくる音は超ハイグレードです。デジタルアンプは IC メーカのアプリケーションノート通りに組立するだけなので、ノウハウはほぼ不要です。製造メーカによる性能差が出にくいです。
- オーディオマニアの間で高性能・高価格の DAC を競っていますが、フルデジタルアンプを使うと、このような高価格 DAC は全く意味がないと思えます。

仕様

項目	内容
最大出力	110W×2 (4Ω) / 80W×2 (6Ω)
S/N 比	110dB
ダイナミックレンジ	110dB
定格インピーダンス	4～8Ω
全高調波歪 (THD+N)	0.09% (1W)
再生周波数帯域	20～20,000Hz
入力端子	OPTICAL (TOSLINK)×1、COAXIAL (RCA 同軸)×1、RCA ステレオ (アナログ)×1
外形寸法	246(W)×72(H)×270(D) mm
質量	6.0kg
電源電圧	AC100V 50/60Hz
付属品	リモコン×1、電源ケーブル×1
