M8-PRO_2023-08-22_V1.5

M8-PRO_2023-08-22_V1.5 をゲット！

2024年9月2日、 AliExpress で送料込1,671円でした。 注文から8日で届きました。 安いですねぇ〜この値段なら何の躊躇もなく買ってしまいます。

いわゆる [中華ゲーム機] と呼ばれるジャンルの製品です。 10,000個以上のゲームを内蔵 しています。

左の写真のように [ゲーム機本体 (HDMI スティック)] [2.4GHz ワイヤレスゲームパッド×2個] [2.4GHz 無線 USB ドングル] [64GB microSD カード] [microUSB ケーブル] [HDMI 延長ケーブル] [化粧箱] のセットです。

初期不良なのか 立ち上げできない 問題がありました。 その後、試行錯誤の結果、何とか条件付きで立ち上げに成功しました！

ここで掲載したキャプチャ画像は激安の AE USB3.0 Video Capture でスクリーンショットしたものです。

---

何と！ 動作しない！！！

1. 電源を入れると・・・


   • 初期画面が出てここでシステムが microSD カードからローディングされるはずですが、初期画面から変わらないのです。


   • 初期画面が出るということはある程度まで動いています。 配線などを見直しましたが問題なかったです。


2. アリさんにクレームを入れた


   • アリさんから [返品して全額返金] または [返品しないで一部返金] を選んでくれと回答がありました。


   • どちらにしようか迷いましたが、返品するのが面倒なので一部返金 (1,022円) してもらいました。


   • すなわち、 1,671円−1,022円＝649円 でこの故障品を買えたことになります。


3. 一部返金を選択したのは・・・


   • [修理できるか挑戦してみたい] の下心からです。


   • ダメでも [ワイヤレスゲームパッド×2個で649円以上の価値] があるだろう。



---

ゲーム機本体を分解

1. 殻割


   • 本体には [メーカ] [型式] [製造番号] の表示はなく、バラしてみるしか何者かわかりません。


   • 9箇所の爪を外すと殻が上下に分かれます。 爪を外すのは割と簡単で、こういう意味では作りが良いです。


2. 内蔵基板

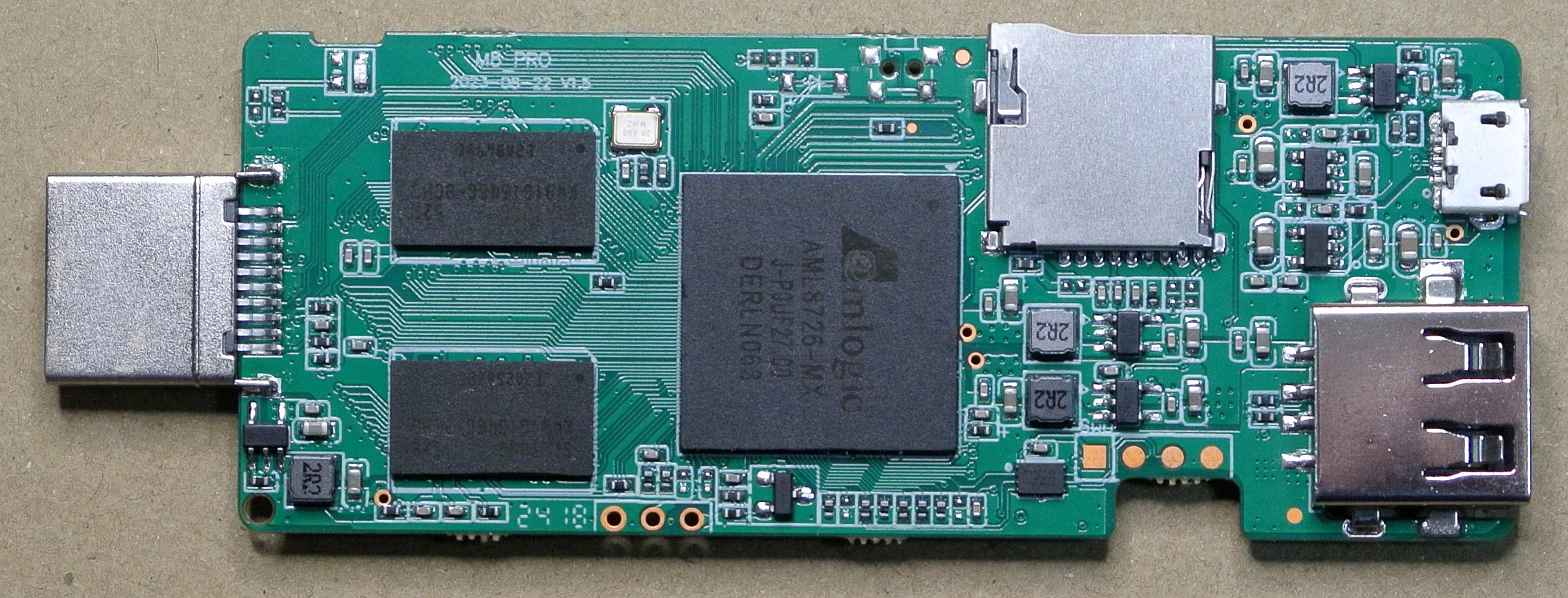

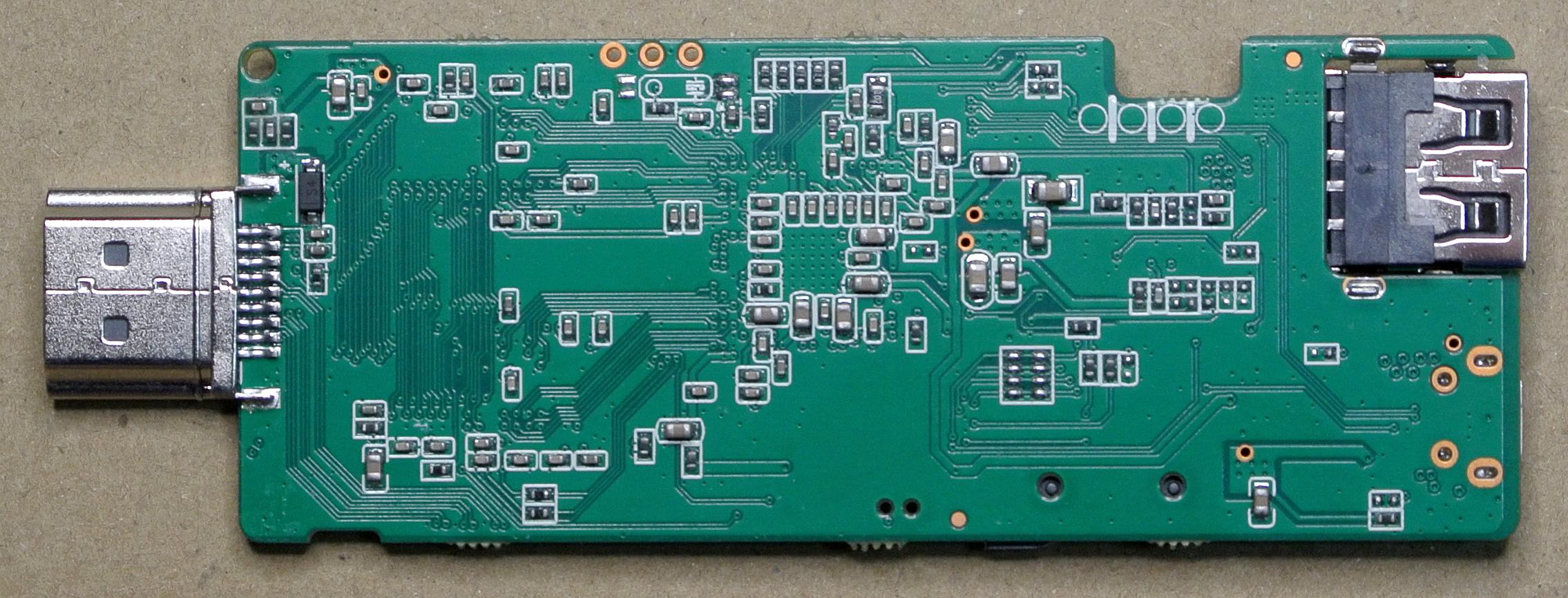

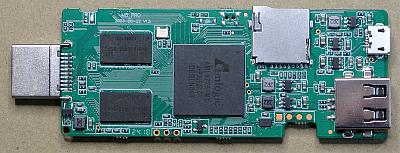

   • 写真は内蔵基板の表と裏です。 写真をクリックすると大きな写真を表示できます。


   • 基板のシルクプリントで [M8 PRO 2023-08-22 V1.5] と表示がありました。

     　



---

修理に挑戦！

1. 調査


   • 故障しているのは基板搭載のどれかの IC と思われます。


   • 回路図がないので、あちこち DMM やオシロスコープで当たってみましたが、イマイチわかりません。


   • 調査中に電源 OFF→ON すると20回に1回程度で正常に立ち上がることもありました。 完全に壊れている訳でもなさそうです。


2. 確実に正常立ち上げできる手順を発見！！！


   • [2.4GHz 無線 USB ドングル] を抜いた状態で電源 ON すると確実に立ち上がりました。


   • 立ち上がった後で [2.4GHz 無線 USB ドングル] を挿入すると全く正常に動作します。


   • 上記を何度も試しましたが、必ず立ち上げ成功します。


3. 考察


   • 状態をみると立ち上げ時のセルフチェックで [2.4GHz 無線 USB ドングル] チェックで何らかの原因でエラー検出しているようです。


   • この [何らか] が不明で修理は不発に終わりましたが、とりあえずはこれで使います。


   • [2.4GHz 無線 USB ドングル] の抜き差しがやや面倒ですが・・・



---

製品添付の 64GB microSD カード

1. microSD に入っているもの


   • 本体が立ち上がるのに必要なシステムアプリとゲームアプリが入っており、実装していないと立ち上がりません。


2. microSD カードを Windows11 で読んでみた


   • Windows11 で認識でき正常にファイルが見えます。


   • Windows11 の [ディスクの管理] で見ると1パーティションしかなく [29.12GB FAT32 正常] と表示されました。 あれー変だぞ！


     • microSD カードには 64GB と印刷されているのですが、実際の物理容量は 32GB でした。


   • どうやら中華の世界では容量表示は単なるデザインであって、実際の容量とは違うことがあるらしい。


     • 国民性？？？ 笑って受け入れるしかなさそうです。


3. 製品添付された容量偽装 microSD カードの信頼性はかなり心配


   • Windows11 から普通に microSD カードを読み込みバックアップを作成しました。


   • このバックアップを使って、信頼性のある 32GB microSD カードにコピーしました。


   • 出来上がった 32GB microSD カードを実装して、ちゃんと立ち上がりました。 プロテクトは無いようです。



---

本体の立ち上げ

1. 準備作業


   • [2.4GHz ワイヤレスゲームパッド] は乾電池で動作します。 単4アルカリ電池×2本をセットします。


   • 本体に [microSD カード] を実装しますが、 故障しているので [2.4GHz 無線 USB ドングル] はまだ実装しません。


   • テレビの HDMI 端子に本体を直接接続するか、[HDMI 延長ケーブル] を使って本体とテレビを接続します。


   • [microUSB ケーブル] を使って [USB 電源] に接続します


   • [USB 電源] は付属していなので、別途準備します。 DC5V で 0.5A 以上ならよいです。


2. [USB 電源] から給電されると本体が立ち上がります

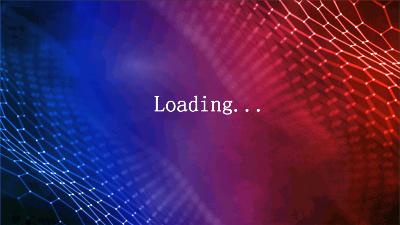

   • 立ち上がり最中には左の画面が出て、しばらくすると右の画面になります。

     　


   • ここで [2.4GHz 無線 USB ドングル] を実装します。



---

ゲームパッドとの無線接続

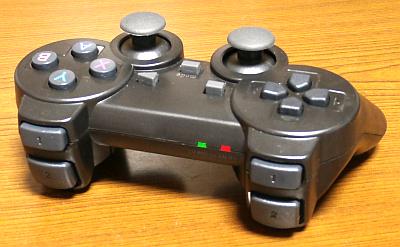

1. 本体が立ち上がってからゲームパッドの電源スイッチを ON にすると自動接続します


   • ゲームパッドの電源スイッチを ON にすると、赤と緑の LED が点滅します。


   • 自動接続が完了したら緑 LED が消灯し、赤 LED が点灯します。


   • ゲームパッドをしばらく操作しないと自動的に電源 OFF になります。


2. 自動的に電源 OFF となった場合の再接続


   • ゲームパッドの [mode] ボタンを押すと再接続します。


   • LED の点灯状態は [1] と同様です。



---

メニュー画面

メニュー画面は [list] [class] [history] [collection] [search] [download] の6つです。


• ゲームパッドの [L1] [R1] ボタンを使って選択します。


1. [list] 画面


   • 全てのゲーム (2万以上ある) が表示されるので、ここから希望のゲームを探すのは至難の業です。

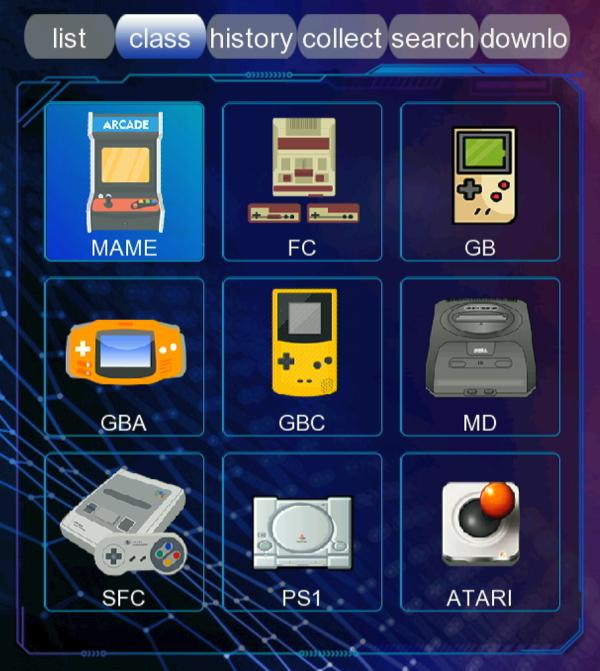

2. [class] 画面


   • この画面から機種別に希望のゲームを探すことができます。 9機種のゲーム機をエミュレートしているようです。




   • [class 名] との対照表は以下です。 概ね20年以上経ったマシン用ゲームです。 レトロです。



     class 名	メーカ	機種	発売年	用途
     FC	任天堂	ファミリーコンピュータ	1983	家庭用
     SFC		スーパーファミコン	1990
     GB		ゲームボーイ	1989	携帯
     GBC		ゲームボーイカラー	1998
     GBA		ゲームボーイアドバンス	2001
     MD	セガ	メガドライブ	1988	家庭用
     PS1	SONY	プレイステーション	1994
     ATARI	ATARI	Atari 2600	1977	家庭用 (米国)
     MAME	Multiple Arcade Machine Emulator		1997〜	エミュレータ



3. [history] 画面


   • これまでに楽しんだゲームの履歴が表示され、ここから再度ゲームを選択できます。




4. [collection] 画面


   • [お気に入り] に相当し、よく遊ぶゲームを登録しておくことができます。


   • ここに登録するにはゲーム選択中に [R2] ボタンを押します。


   • 登録解除する場合はこのリストから選択して [R2] ボタンを押します。


   • [history] 画面のゲームから登録することもできるので、遊んでみて気に入ったら登録するという使い方がよいかと思います。




5. [search] 画面


   • この画面からゲーム名をキーに希望のゲームを探すことができます。


   • ただし、おバカさんサーチのようで、ゲーム名の先頭からサーチすることしかできません。


   • 下の画面は [mario] でサーチした場合です。




   • 下の画面は、本当は [super mario] でサーチしたかったのですが、[スペース] の文字がないので、やむを得ず [super] でサーチしたのです。




   • これでもサーチ機能がないよりはかなりマシです。 これが中華仕様だと思って諦めて使いましょう！


6. [download] 画面


   • 自分でダウンロードしたゲームを選択する画面です。


   • しかし、どうやってダウンロードして、どうやって microSD カードに入れるのかわからないのです。


   • 従って、今のところ使いようがありません。 オマケでしょうか？ ここに少しゲームが入っていました。





---

Main Menu 画面

1. ゲーム実行中にゲームパッドの [SELECT] [START] ボタンを同時に押すことで、Main Menu 画面を表示できます。


   • 以下の Mein Menu が表示されます。




2. メニューの機能


   • 主にゲームを中断してその状態を記憶するのと、その記憶状態からゲームを再開するために使います。



     Main Menu	機能
     Resume	このメニューに入る前に実行していたゲームをそのまま再開する
     Restart	このメニューに入る前に実行していたゲームを最初からやり直す
     Save Slot	[保存スロット] を選択する 保存スロットは1,000個以上あった
     Save State	このメニューに入る前に実行していたゲームの状態を [保存スロット] に記憶する
     Load State	[保存スロット] に記憶されたゲーム状態から再開する
     Quit Game	実行中のゲームから、そのゲームが選択された画面に戻る




---

setting 画面

1. ゲーム選択中にゲームパッドの [SELECT] [START] ボタンを同時に押すことで、setting 画面を表示できます。


   • 以下の setting 画面が表示されます。




2. メニューの機能


   • ゲーム機の基本設定をするのと基本情報を確認することができます。



     setting	機能	備考
     language	操作言語を選択する	25言語をサポートしており、日本語も選択できる
     Keytone Setting	ケームパッドのボタン操作音を選択する	mute を含め6つの音を選択できる
     View local files	(どのボタンを押しても何も起こらない)	動作しないので不明
     Factory Setting	全ての設定を工場出荷時に戻す	[history] [collection] データも消える
     System information	製品情報を表示する	本機では以下の表示が出た
     Exit Setting	ゲーム選択画面に戻る



   • System information 画面





---

使ってみました

1. 画面が綺麗


   • ゲーム自体は昔のアナログ TV の解像度しかなく、これを 2K や 4K にスケールアップしています。


   • こうであっても非常に綺麗な画面で表示できています。




2. これ1台で、9種類のゲーム機を所有しているのと同じ


   • 同じマリオでも日本版と US 版で遊べます。 しかもゲームカセットを付け替える手間もありません。


3. ゲームの処理速度は良好


   • エミュレータということでゲームが遅くなったりしないかと心配していましたが、全く問題なくサクサクと軽快に動作します。


   • RISC CPU を搭載しているので、処理速度に問題はないのだと思います。


4. 操作言語は英語が良い


   • 英語表示のほうが画面がスッキリしているからです。 日本語表示にもできますが、なんだか変な日本語で違和感ありました。


   • 大抵のゲームは日本で作成されたもので、ゲームに入ると [日本語] メニューや [日本語] で音声が出ます。


   • 日本人には何ら問題ないです。 逆に海外の人々は [日本語] でゲームしているのでしょうかね？



---

海賊ゲーム機の違法性について

1. 結論から言うと


   • 日本の法律では、個人が海賊ゲーム機と知りつつ購入して使っていても逮捕されることはありません。


     • 法的に灰色かもしれませんが個人が処罰を受けることはありません。


   • 海賊ゲーム機を製造・販売した者は処罰されます。


     • でも amazon でも売ってますよ。 尼さんが逮捕されるのかな？


2. お偉い弁護士さんの見解


   • アマゾンで買える謎の“中華ゲーム機”を購入→プレイしてみた…著作権侵害の違法性は？


   • 白黒つけたい著作権の問題。中華ゲーム機を買うのは合法か！？吸い出しは？？犯罪事例も公開！！


3. 個人で注意すべきこと


   • 海賊ゲーム機を転売や中古販売すると [海賊ゲーム機を販売した者] に抵触する可能性があります。


   • 違法性があるのは [海賊ゲーム機本体] ではなく、[ゲーム内蔵 microSD カード] のほうです。


     • よって、海賊ゲーム機から microSD カードを抜いた状態で譲渡すれば何ら問題はありません。


   • 個人で密かに楽しんいるだけなら何ら問題ありません。



---
