QLS QA100

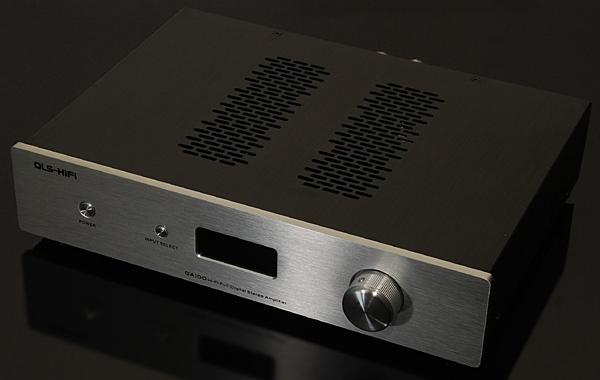

QLS QA100 をゲット！

2013年11月2日、 QLS Electronic Technology 社 の QA100 という フルデジタルアンプ を（面倒な手続きがイヤなので）輸入代行業者経由で購入しました。 38,800円です。 香港から日本に国際発送され、送料は3,000円かかりました。

日本製ピュアオーディオ用のフルデジタルアンプはほぼ皆無と言ってもいい状態で、フルデジタルアンプを使いたければ海外製品を購入するしかないです。

リモコンが最初から故障していました。 輸入代行業者にリモコン交換を要求したら、香港より代わりのリモコンが11月21日に届きました。 交換ではなく代品支給でした。 こういうケースは少々値段が高くても輸入代行業者を使うほうが楽と思いました。

最大出力は 100W×2/4Ω、60W×2/8Ω です。

付属品は [リモコン] [同軸コード] [BNC→RCA 変換コネクタ] [電源コード] [取扱説明書] です。

フルデジタルアンプを FDA (Full Digital Amplifier) とも言います。 中国語では 全数字放大器 または 純数字放大器 と思います。

フルデジタルアンプは無駄な熱損失が少ない地球環境に配慮されたアンプです。

---

最大の特長は フルデジタルアンプ

1. S/PDIF 入力端子→スピーカ端子直前までデジタル信号のまま


   • プリアンプ部は DSP 演算処理動作します。


   • メインアンプ部は PWM 変調による D 級動作になります。 PCM → PWM 変換も DSP 演算で行います。


   • 一番最後のスピーカ端子直前にローパスフィルタが入り、ここでアナログ信号に戻ります。


2. フルデジタルアンプ全体で DAC のような動作


   • 全部をデジタル処理するので、ノイズマージンが高く、自身でもノイズを発生しないので、 S/N は非常に高い です。


   • フルデジタルアンプを使うと、CD プレーヤなどのデジタルオーディオ機器の DAC が不要になります。 安物 CD プレーヤが高級プレーヤに化けるかも？？？


   • フルデジタルアンプは、デジタルソースにとっては まさに理想のアンプ と言えます。


   • フルデジタルアンプはデジタル演算器ですから、厳密にはアンプ (増幅器) ではなくて変換器です。 1bit DAC の電力版 と言えます。


3. QA100 はデジタル入力専用でアナログ入力はありません。



---

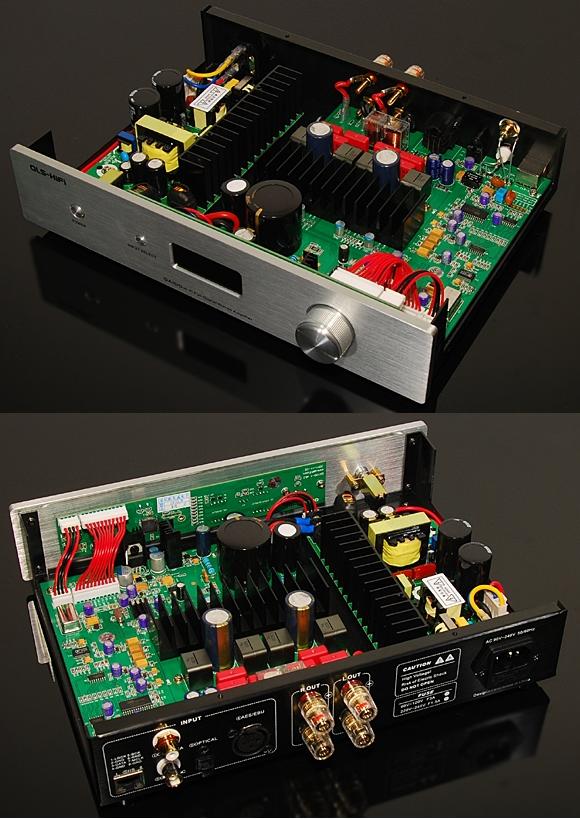

カバーを開けてみました

1. 筐体はオールアルミ製です。


   • フロントパネル、リアパネル、天板、底板すべてアルミ材です。


2. [アンプ基板] [ディスプレイ基板] [電源基板] で構成されています。


   • 構成品はこの3つだけで非常にシンプルです。


   • MCU (マイクロコントローラ) は [ディスプレイ基板] に実装されており、全体の制御を行います。


3. ディスプレイ基板


   • 大きくは [VOLUME] 用のロータリエンコーダ、[INPUT SELECT] 用のタクトスイッチ、表示用の7セグメント LED、リモコンの受光ユニット、全体制御用の MCU で構成します。


   • リモコンの受光ユニットはディスプレイの中央に取り付けられています。


4. 電源基板


   • 高速スイッチング電源で、AC90～240V の電源に対応します。


     • D 級アンプでは電源電圧でスピーカ出力端子をフルスイッチングします。 電源電圧が変動すると、それがモロに出力に出ます。 D 級アンプでの電源電圧低下は音量の低下と同意です。 すなわち、歪となる訳です。


     • 重低音の再生には大電流が流れます。 この時に電源電圧低下が発生すると、D 級アンプではエネルギーが減ることになります。 -3dB 程度の電圧低下でもエネルギー (電力＝出力) は半分になってしまいます。 重低音が軽低音になってしまうのです。


     • 以上より、電圧変動が少ない高速スイッチング電源の採用は大正解です。


   • デジタルアンプ (PCM) はそもそもノイズに強いので、高速スイッチング電源を使ってもノイズの回り込みは無視できます。


   • 高速スイッチング電源を採用したことでワールドワイドになっています。 世界中のどこへ持っていってもそのまま使用できます。

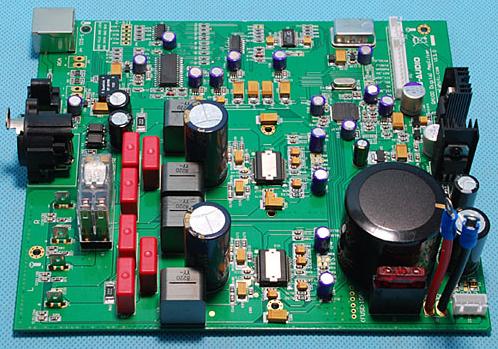

5. アンプ基板


   • 右が [アンプ基板] です。


   • 電解コンデンサにオーディオ専用品が使われています。 この他の部品も高級グレード品が使われています。


   • [RJ-45] [OPTICAL] [EBU/AES] 端子が実装されており、それらはそのままリアパネルに出ます。 [RCA] [BNC] はリアパネルに取り付けされた端子へ配線されます。


   • [電源基板] とは2本の太いケーブルと1個のコネクタで接続します。


   • [スピーカ出力] 端子とは2組 (4本) のケーブルで接続します。


   • [アンプ基板] と [ディスプレイ基板] は2本のケーブルで接続します。


   • PWM パワーアンプ IC に TAS5162 を 贅沢に2個も使用 しています。


     • この IC はそもそも1個で最大 210W×2 の出力で、QA100 では超余裕を持った使い方をしていると言えます。


     • 1個の IC に含まれる2チャンネル分を並列接続して使っています。


     • この結果、パワー出力の低インピーダンス化が実現でき、2Ωインピーダンスのスピーカにも対応できます。


6. 主な使用 IC は以下です。 肝心の DSP チップが不明です。 たぶん TI 製と思うのですが・・・



   メーカ	型式	用途
   Analog Devices	AD1896	192kHz ステレオ非同期サンプルレートコンバータ
   Cirrus Logic	CS8416	192kHz Digital Audio Interface Receiver
   Texas Instruments	TAS5162	Digital Amplifier Power Output Stage




---

使ってみました

1. デザインなど


   • 全体のデザイン


     • 手作り品のような小気味良いシンプル感があります。


     • アンプだと言われなければ何なのか判らない、宇宙人的不思議さがあります。


     • 秀逸なデザインとは言い難いですが、悪くもない。


   • オールアルミ筐体です。


     • フロントパネルは 6.4mm 極厚アルミで豪華です。


     • フロントパネル、リアパネル、天板、底板全てがアルミで出来ています。 電磁誘導歪には有利と思われます。 フルデジタルアンプなので、あまり関係ないかも。 ここまで拘るならネジも銅製にすれば良いと思うのですが、ネジは鉄製でした。


     • 290(W)×61(H)×240(D) mm で重さ 2kg と、片手で楽々持てる重さと大きさです。 これで 100W×2 出力が驚きです。 D 級デジタルアンプは電源効率が非常に高いのが特長 (95% 以上) で、発熱が極めて少ないのでコンパクト化が可能です。


   • フロントパネルには [POWER] [INPUT SELECT] [VOLUME] [ディスプレイ] しかなく、超シンプルです。


     • [POWER] [INPUT SELECT] ボタンはアルミ削り出し、[VOLUME] ツマミもアルミ削り出しと、イイ感じです。


     • [VOLUME] ツマミを回すとクリック感があります。 ちょっと動きが軽いかなという気はします。 測定器のツマミみたいです。


     • [ディスプレイ] は赤色7セグメント LED です。 選択中の入力チャンネルが左側に、音量レベルが右側に表示されます。 表示の輝度は明る過ぎず、ちょうど良いです。 オーディオ機器として合格です。 このシンプルでややレトロな表示に好感をおぼえます。


2. リアパネルの端子


   • 端子は左から順に [IIS (RJ-45)] [COAXIAL (RCA)] [COAXIAL (BNC)] [OPTICAL (TOS-Link)] [AES/EBU (XLR)] [スピーカ] [AC 電源] です。


     • 本当のフルデジタルアンプですから、入力端子はデジタル入力しかありません。


     • アナログ入力したい時は、別売の同社の QA01 を IIS 接続で使えばよいと思います。


   • [RCA] [BNC] [OPTICAL] [EBU/AES] 入力端子


     • S/PDIF となっており、いずれもサンプリング 192kHz/24bit までの S/PDIF 信号に対応します。


     • [EBU/AES] 端子はバランス入力です。 おそらく、EBU/AES 規格のデジタルオーディオ信号も受け付けると思います。 EBU/AES 規格のデジタルオーディオ信号は S/PDIF 規格とは異なります。 SCMS コピープロテクトはありません。


     • [BNC] [EBU/AES] 入力端子は市販の変換コネクタを使うと RCA タイプに変更可能です。 従って、[RCA]×3 としても使用可能です。


       • [BNC] はそもそもアンバランスですから RCA に変更するのは簡単です。 コネクタ形状を変換するだけです。 右の写真のような BNC(M)→RCA(F) 変換コネクタを使います。


         • アキバの 秋月電子通商 で税込150円で販売されています。


         • なお、QA100 の付属品として同様の変換コネクタが添付されていますが、実際にピンケーブルを接続するとユルユルで抜けやすいので使わないほうがよいと思います。


       • 問題は [EBU/AES] のバランスをどうやってアンバランスに変換するかです。


       • [EBU/AES] はバランスですから、RCA のアンバランスに変換するには、XLR コネクタの 2pin (HOT) を RCA のピン側、XLR コネクタの 3pin (COLD) と 1pin (GND) を短絡して RCA のシールド側に接続します。 右の写真のような市販の XLR(M)→RCA(F) 変換コネクタは、このような結線になっています。


       • QA100 のように XLR 側が入力であると、この結線で問題ありません。 XLR 側が出力であると、この結線で問題が生じる場合があります。 市販機器には [EBU/AES] モドキもあるので、出力回路を見て結線をアレンジします。 EBU/AES 規格通りに作られた機器 (絶縁トランス出力) であれば、この結線でＯＫです。 出力が RS-422 などの差動出力になっていると、この結線では出力回路にダメージを与えます。


   • [RJ-45] 入力端子


     • 形状が RJ-45 で LAN コネクタと同一ですが、 IIS (I2S とも言います。) となっています。 IIS の規格は IC 間のインタフェースを規定したものであり、そもそも基板外部へ出すという発想がありません。 従って、コネクタ形状の規定はありません。 QA100 では、たまたま RJ-45 を採用していると認識すべきです。


     • S/PDIF はコンポジット信号となりますが、IIS はデータやクロックなど機能別に分離した信号となります。


       • 言ってみれば、ビデオ端子でのコンポジット端子と S 端子のような違いです。


       • 信号レベルは C-MOS レベルになっています。


       • 私は、IIS では接続が複雑なだけで、S/PDIF と品質は変わらないと思います。 また、ケーブルの距離も長く伸ばせないはずです。


         • IIS には伝送エラーに対するチェックが全く存在せず、しかも伝送は Master から Slave への一方通行です。 エラーチェックしないので、再送手順やフロー制御などもありません。 元々、基板内 IC 間のインタフェースなので、これで当たり前ということです。


         • しかし、LRCLK、SCLK/BCLK、MCLK 相互間の同期さえきちんと取っておけば、SCLK/BCLK の立ち上がりでデータをラッチするので、クロック信号の波形の揺らぎや崩れなどに強いという特長はあります。


     • ピン番号アサインは右の図です。 この図はリアパネルを覗く方向で見たものです。 左から 1pin となります。 信号アサインは以下です。



       Pin No.	Signal Name
       1	LRCK
       2	GND
       3	DATA
       4	GND
       5	BCK
       6	GND
       7	MCLK
       8	GND



   • [スピーカ] 出力端子


     • BTL 出力となっており、グランドから浮いているので要注意です。


     • インピーダンスが2～8Ωのスピーカに対応します。


   • [AC 電源] 入力端子


     • パソコンなどと同じ 3P 端子となっています。


     • この端子にヒューズホルダがあってヒューズが実装されています。


3. 機能や操作


   1. フロントパネルからの操作


      • [POWER] スイッチ


        • 電源 ON/OFF します。 この操作はフロントパネルからしかできません。


        • 電源 ON すると、内部リレーの音がして0.5秒後くらいから音が鳴り始めます。 電源 OFF すると、約2秒間後に内部リレーの音がして電源が切れます。 この動作は QA100 の電源コード抜き差しでも同様でした。


      • [INPUT SELECT] ボタン


        • [INPUT SELECT] ボタンを押すごとに、ディスプレイの入力チャンネル番号が [1]→[2]→[3]→[4]→[5] と変わり、これを繰り返します。


        • 入力チャンネル番号は以下の通りです。



          Channel No.	Selected Connector
          1	RCA
          2	OPTICAL
          3	BNC
          4	EBU/AES
          5	IIS



      • [VOLUME] ツマミ


        • 回すことで音量調整できます。 デジタルボリュームなので、音量の左右偏差はゼロです。


        • 音量レベルはディスプレイの音量レベルに 0～80 の数字で表示されます。 0が最小(無音)、80が最大です。


        • 設定した音量レベルは、操作してから5～10秒後に自動保存されます。 [POWER] スイッチ ON 時に、この保存した音量レベルを復元します。


        • 音量レベルは5つの入力チャンネルごとに設定および保存


          • 最初、この機能はオーディオアンプとしては冗長かなと思っていましたが、実際に使ってみると非常に便利な機能と思い直しました。


          • 我が家の機器で言うと、NMP (ネットワークメディプレーヤ) の出力はフルスケールのデジタルレベル、TV の出力のデジタルレベルはかなり低い。 そこで適正な [VOLUME] レベルは大きく違うのです。


          • この機能があると、入力ソースを切り換えて、いちいち [VOLUME] ツマミをいじる必要がなくなります。 精神的にイイです。


          • この機能はアナログアンプでは絶対に真似できない素晴らしい機能と思います。


   2. リモコンからの操作


      • [MUTE] ボタンで消音 ON/OFF ができます。


        • 消音中はディスプレイの右側表示が [--] となります。


        • この操作はリモコンからしかできません。


      • [RCA] [OPTICAL] [BNC] [AES/EBU] [IIS] ボタンでそれぞれの入力チャンネルに切り替わります。


      • [VOLUME+] [VOLUME-] ボタンでフロントパネルの [VOLUME] ツマミと同様の操作ができます。


      • [L] [R] ボタンで左チャンネルと右チャンネルのゲインを微調整することができます。


        • アナログアンプの左右バランスのような機能です。 この機能は通常使うものではないです。


        • 左右チャンネルのゲインを調整するには、[L] または [R] ボタンを押してから [VOLUE+] [VOLUME-] ボタンを操作します。


        • 変更可能範囲は -5dB～+5dB で、調整中はディスプレイの右側に -5～5 を表示します。


        • 微調整された左右ゲインは5つの入力チャンネルで同じになります。


        • 調整操作してから3～5秒後に自動保存されます。 そして、ディスプレイの右側表示は通常の音量表示に戻ります。


        • この操作はリモコンからしかできません。


      • [USB] [LINE IN] ボタンは QA100 では使えません。



---

検聴してみました

1. 使用機材


   • 入力ソースは SONY NAC-HD1 ・・・ 44.1kHz/16bit


     • オーディオ用 HDD 録音機です。 我が家では CD プレーヤを兼ねます。


     • HDD に録音された PCM データを再生するので、CD よりも音が良いです。


   • スピーカは BOSE model 314


     • 私の狙う音は超 Hi-Fi ではなくて、喫茶店で聴くような軽く聞き疲れのしない音です。 このスピーカは好みに合います。


     • インピーダンスは 8Ω です。


2. 検聴結果


   • フルデジタルアンプ特有の 無味無臭・無色透明 の音質です。 S/N が物凄く良いです。


   • 音が非常に元気で、かつ、鋭さがあります。 それでいて、嫌味な音が全くせず、心地良いです。 優れたアンプと評価できます。


   • デジタル入力端子からの DAI 信号ははどれも安定して同期できています。 安定度が高いと評価できます。


   • フルデジタルアンプ LONGGREEN D-5 との比較では、QA100 のほうが音にスッキリ感があります。


     • D-5 では内部ノイズが DAI 入力部に回り込んでいる気がしていて、QA100 ではこの現象がなく、DAI 信号と完全同期している気がします。


     • D-5 の基板では DAI 入力回路の配置位置が悪いと思われ、D 級出力パルスの影響を受け易いと思われる。


   • フルデジタルアンプ KENWOOD R-K1000 の [Clear A] モード時の音はかなり良いですが、QA100 でも同等以上の良音が（[Clear A] モードが無いのに）最初から出ている感じです。


3. 結論


   • QA100 はお奨めです。 外観は超シンプルでコンパクト軽量のアンプですが、出てくる音は超ハイグレードです。


   • オーディオマニアの間で高性能・高価格の DAC を競っていますが、フルデジタルアンプを使うと、このような高価格 DAC は全く意味がないと思えます。


4. その他


   • QA100 のフルデジタルアンプを使うとスピーカ直前までは完全デジタル化できますが、スピーカ直前でアナログに戻ってしまいます。


   • 日本ではスピーカをデジタル化する研究がされており、フルデジタルスピーカ Dnote として製品が発売され始めました。 まだ車載用の製品しかなく、高級オーディオ製品はこれから徐々に発売されると思います。


   • Dnote ではアンプが専用アンプとなり、アンプとスピーカを一式で交換することになります。 ここまで到達すれば、（フルデジタルアンプではなく）フルデジタルオーディオシステムになります。


   • いったいどのような製品か、さてさて音は良いのか、非常に気になっています。



---

仕様その他

1. 取扱説明書 ・・・ 中文と英文の併記です。 私は中文と英文どちらでも理解できます。 なお、一部誤りがあります。 [VOLUME] 表示は 0～79 と書いてありますが 0～80 の誤りです。


2. 仕様は以下です。



   項目	内容
   最大出力	100W×2 (4Ω) / 60W×2 (8Ω)
   S/N 比	102dB
   ダイナミックレンジ	101dB
   チャンネルセパレーション	92dB
   対応スピーカインピーダンス	2～8Ω
   高調波歪率	0.06% 以下 (-2.5dBFS, 8Ω)
   再生周波数帯域	20～20,000Hz ±0.5dB (8Ω)
   デジタル入力端子	IIS： RJ-45、S/PDIF： RCA, BNC, OPTICAL, EBU/AES
   対応サンプリングレート	32～192kHz/16～24bit
   リモコンの機能	INPUT SELECT、VOLUME、MUTE、L/R TRIM
   ディスプレイ (7セグメント表示)	INPUT SELECT： 1～5、VOLUME： 0～80、L/R TRIM： -5～5
   内蔵 ASRC 基準オシレータ	温度補償型水晶発振器 (TCXO)、精度： 2PPM、 ジッタ： 10PS 以下
   電源電圧	AC90～240V 50/60Hz
   外形寸法	290(W)×61(H)×240(D) mm
   質量	2kg (実測1,944g、本体のみ)
   付属品	リモコン、RCA ピンコード、BNC→RCA 変換コネクタ、電源コード、取扱説明書




---
