So-net 12M を使ってみました

So-net 12M を使ってみました

ネットワーク機器を設置しました

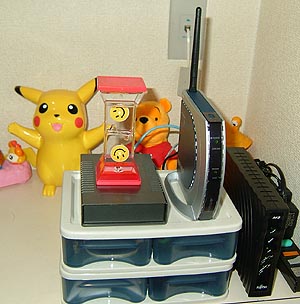

So-net ADSL 12M で永久無料レンタルされる ADSL モデムルーターは富士通アクセス FA11-M2 です。写真の一番右の機器が FA11-M2 です。ボックスの上に乗っている右の機器は BUFFALO WHR-HP-G54 無線付き高速ルーターです。同じボックス上の左の機器は、マイクロサーバーの WEB くんです。
単純に WHR-HP-G54 の WAN ポートと FA11-M2 を接続してしまうとルーター／ルーター構成になってしまう（動作はしますが。）ので好ましくありません。そこで、WHR-HP-G54 をブリッジモードに設定変更して、HUB 付き無線 AP（アクセスポイント）としました。
WHR-HP-G54 は HP（ハイパワー）仕様になっているので、一般の無線機器の出力30mW に対し、100mW となっています。よって、√(100/30)=183% 電波が強いです。電波法ギリギリまで出力を上げています。
HP 仕様は同時に電波受信部にブースターを内臓しているので、耳が良い（感度が良い。）です。

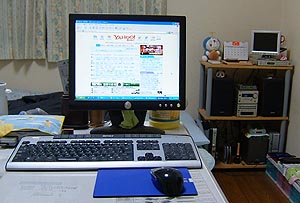

デスクトップパソコンはミニミニサイズの Dell OptiPlex SX260 です。 15インチ TFT モニタ Dell E153FP と無線キーボード＆マウス BUFFALO BKBU-WJ109-SV の組み合わせで使っています。
遠方にあるラックの一番下の段の一番左にあるのが SX260 です。高性能にも関わらず、とっても小さいので、このようにラック収納できています。
インターネットラジオや HDD ビデオレコーダーなどの LAN が必要な家電品とは BUFFALO WLI-TX4-G54HP を介して接続しています。これは無線 LAN／有線 LAN ・メディアコンバータという代物です。 4ポートスイッチング HUB 機能があって、無線 LAN／有線 LAN を変換してくれます。 HP 仕様なので従来品の 210% も通信距離が伸びる性能もあります。
これを使えば、伝送路は無線 LAN だが機器への配線は有線 LAN で、かつ、複数機器に分配できます。まさに無線スイッチング HUB のイメージです。パソコンをつないだって構いません。
WHR-HP-G54 と相性が良く、送受信とも電波の強さ100% でリンクしています。「AOSS」という BUFFALO 製品同士の無線 LAN 自動設定機能があって、何にも考えなくても AOSS ボタンを押すだけで強力なセキュリティ設定が自動的に行われます。・・・人間どんどんバカになる・・・

回線安定化

2007年3月14日に So-net ADSL 12M が開通し、「下り：8415kbps、上り：1024kbps」でリンクしました。その後、1週間近く使ってみましたが、1日に数回リンクダウンが発生します。そこで、So-net 経由アッカに回線安定化作業を依頼しました。

アッカから回線安定化作業の結果報告が来ました。主な調整は「DBMOL モード」から「XOL モード」に変更です。下り速度は少しダウンしましたが十分な値です。ノイズマージンが大幅に上がりました・・・この値ならリンクダウンは滅多にないでしょう。

■調査日時
2007/03/20 11:20

■回線状況（調査開始時）
AUTO設定(DBMOLモード)
------------------------------
下り： 8416 kbps　Nm： 6.0 dB
上り： 1024 kbps　Nm： 11.0 dB
------------------------------

■弊社技術対応
・帯域調整
XOL設定(速度最大)
------------------------------
下り： 7008 kbps　Nm： 10.0 dB
上り： 1024 kbps　Nm： 12.5 dB
------------------------------

2007年3月20日～31日まで監視しましたが、リンクダウンは発生していません。インターネットサーバーを設置できる環境になったことが確認できました。

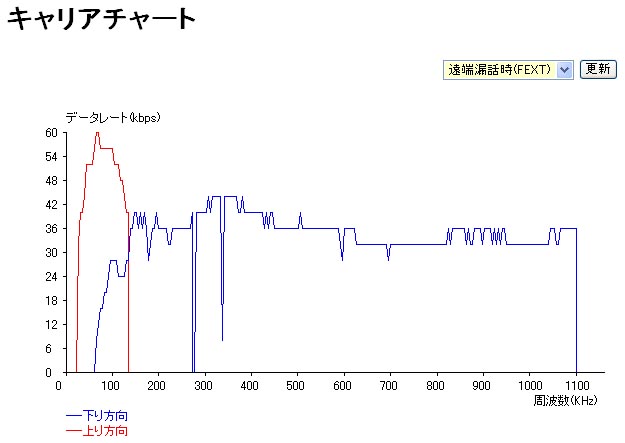

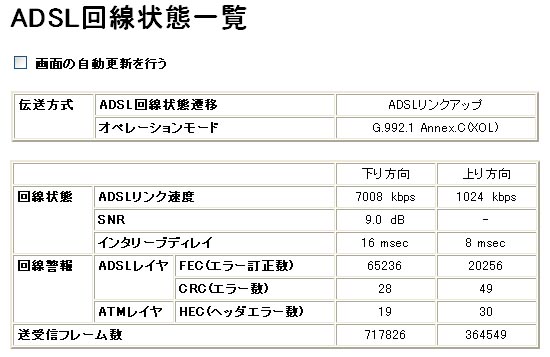

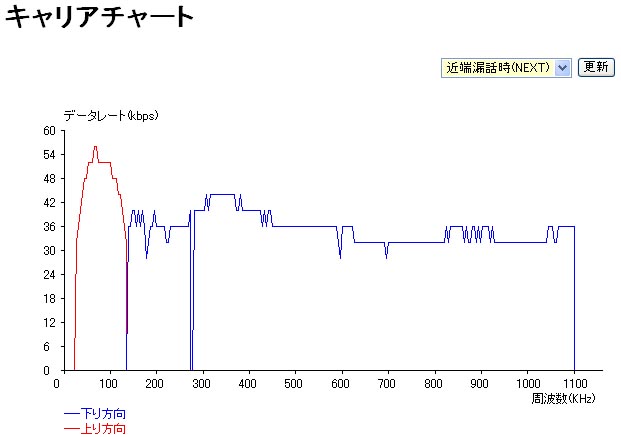

回線安定作業後の FA11-M2 の回線状況表示は以下です。

インターネットサーバーを設置

インターネットサーバーを設置するには、バックボーン回線が安定で、グローバル IP アドレスがコロコロ変わらないことが必須条件です。私がリンク速度がダウンすることを承知の上で、アッカに回線安定化作業を依頼した理由がここにあります。中小規模用途なら上り1Mbps は十分と言えます。

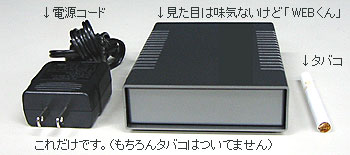

サーバーはアドバンス・ギアが製造販売していた手乗りサーバー（マイクロサーバー）の「WEB くん」です。
CPU は INTEL 互換 Cyrix 300MHz、メモリは 128MB、OS に Red Hat Linux 6.2 (Zoot) なので性能的には十分です。ストレージにコンパクトフラッシュ 256MB（内蔵）を使います。
手のひらに乗る超小型サイズで、消費電力は 6W と非常に小さく、ファンレスで無音なので１ルーム部屋にピッタリです。
久々にサポートサイトを覗いてみたら、Web Tool ver2.2w がリリースされていたのでアップグレードしました。以前、アドバンス・ギアの社長さんとコンタクトした時に、私から「ntpdate コマンドによる自動時刻マッチング」と「DDNS サーバーとの IP アドレス更新に必要な wget コマンド」の情報を入れていたのが、正式採用されていました。
インターネットサーバーを設置するにはグローバル IP アドレスとドメインが必要です。 So-net ADSL 12M の場合、再接続する度にグローバル IP アドレスが変更されてしまうので、ドメインと変更された IP アドレスのリンク付けが必要となります。このリンク付けに家サーバープロジェクトの無料 DDNS サービスを利用しました。家サーバープロジェクトから wide.dip.jp と avocade.dip.jp のドメイン（実際にはサブドメインです。）を取得しました。
Web Tool ver2.2w では ddo.jp の DDNS サービスしかサポートされていないので、telnet で WEB くんにログインして crontab -e で以下の記述を追加しました。このスクリプトでは、１時間に１度、最新の（WEB くんの）グローバル IP アドレスを家サーバープロジェクトへ登録します。こうすることで、グローバル IP アドレスが（リンクダウンなどで）変わっても、１時間以内にリンク付けできるようになります。回線安定化作業実施後の So-net ADSL 12M 回線は非常に安定なので、この程度のスクリプトで十分です。 password は ******** で隠しています。１行目は毎時７分に自動実行されます。２行目は毎時８分に自動実行されます。３行目は Web Tool ver2.2w が自動設定した時刻取込スクリプトで、毎日３時１７分に自動実行されます。
```
　7 * * * * /usr/bin/wget -O - 'http://ieserver.net/cgi-bin/dip.cgi?username=wide&domain=dip.jp&password=********&updatehost=1'
　8 * * * * /usr/bin/wget -O - 'http://ieserver.net/cgi-bin/dip.cgi?username=avocade&domain=dip.jp&password=********&updatehost=1'
　17 3 * * * /usr/bin/ntpdate -s clock.nc.fukuoka-u.ac.jp 2>&1
```
ユーザアカウントなどは、Web Tool ver2.2w で設定するだけです。以下のアクセスで戸塚別宅サーバーが覗けます。
- http://wide.dip.jp/
- http://avocade.dip.jp/
