スレッド：音の出ないKT-9700
音の出ないKT-9700 投稿者：
ぼこぼこ 投稿日：2025/09/23(Tue) 18:38:42
No.3167
USEDショップでKT9700を見かけ衝動的に駆ってしまいましたが、Lチャンネルから音が出ません、正確に言うと、通電後しばらくして出力端子を触ると出ていました。端子の半田クラックだろうとボトムを開けてみたところ、出力端子の手前に空中配線でコンデンサ様の部品がついていました、これはコンデンサなのでしょうか、それともほかの部品？、ご存じであれば名称と規格をお教えください。ちなみに配線をいじっていたら、コンデンサ様の部品の足取付付近が割れてしまい全く音が出なくなりました・・・泣き。
Re: 音の出ないKT-9700 投稿者：
ひろくん 投稿日：2025/09/23(Tue) 19:15:00
No.3168
写真でもないとどの部品なのかわからないです。
Re^2: 音の出ないKT-9700 投稿者：
ぼこぼこ 投稿日：2025/09/23(Tue) 21:39:55
No.3169

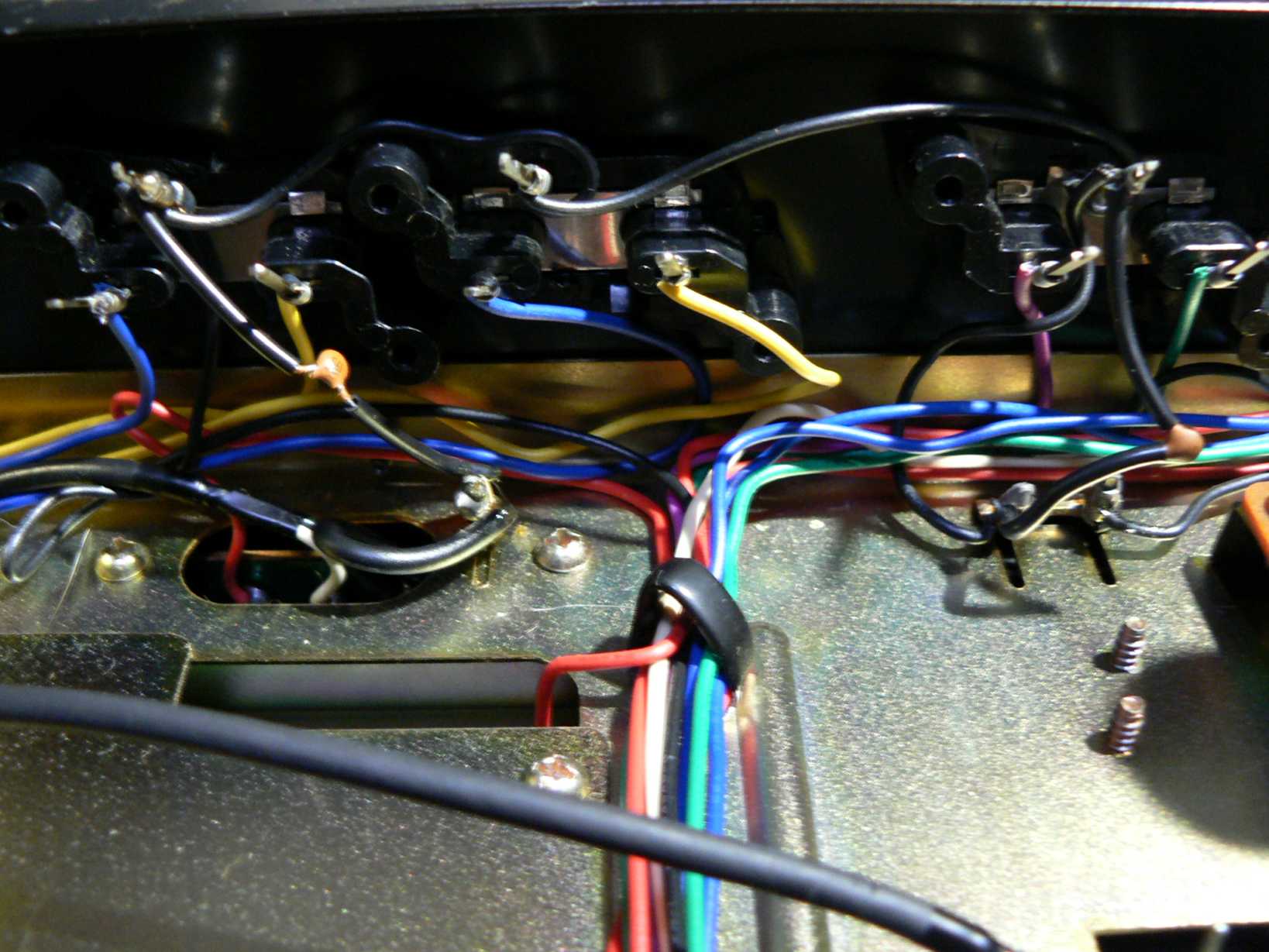

> 写真でもないとどの部品なのかわからないです やっと圧縮ができました。写真を送ります。
Re^4: 音の出ないKT-9700 投稿者：
ぼこぼこ 投稿日：2025/09/23(Tue) 21:50:58
No.3171
2個ついており、左は可変出力のL-Ch,右はマルチパス端子のL-Chです。反対側はシャーシに半田付けされているようです。
Re^5: 音の出ないKT-9700 投稿者：
ひろくん 投稿日：2025/09/24(Wed) 06:07:08
No.3172

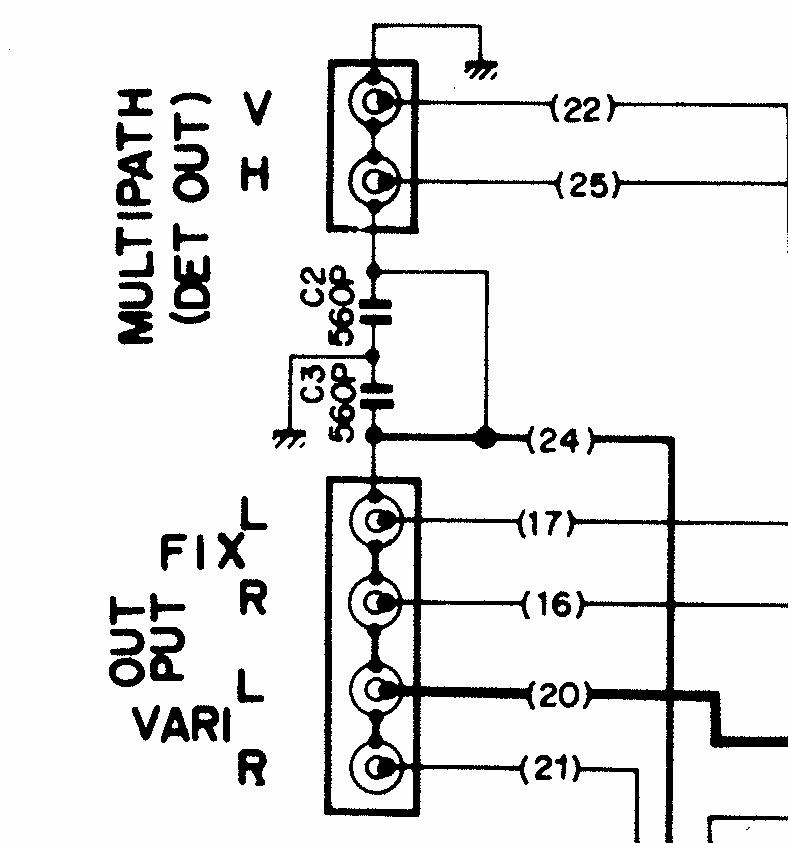

これは静電気対策コンデンサでRCA端子のコールド側とGNDを接続しています。音が出ないのとは全く関係ありません。添付の回路のC2とC3です。
Re^6: 音の出ないKT-9700 投稿者：
ぼこぼこ 投稿日：2025/09/24(Wed) 18:09:10
No.3173
こんばんは、早々のご連絡ありがとうございました。コールド側がコンデンサを介してシャーシに半田付けされていたので、何か不具合があって改造したのかなと考えていました。そんなわけないですよね・・・いくつか見てきましたが他のチューナでは気が付かなかったです。ちなみに電解など他のコンデンサで代用可能なものでしょうか？。
Re^7: 音の出ないKT-9700 投稿者：
ひろくん 投稿日：2025/09/24(Wed) 19:55:40
No.3175
高周波特性が良いコンデンサなら代替できます。電解コンデンサは高周波特性が良くないのでダメです。なぜ？電解コンデンサにしたいのでしょう？ 理由がわかりません。560pFのごく普通のセラミックコンデンサなので、やはりセラミックコンデンサがよいと思います。入手も簡単だし。
なお、このコンデンサは音が出ない現象には関係ありません。回路図を見れば明白でしょう。このコンデンサがあってもなくても音が出るのが正しいです。
Re^8: 音の出ないKT-9700 投稿者：
ぼこぼこ 投稿日：2025/09/24(Wed) 20:24:51
No.3176
ご連絡ありがとうございます。知人からいただいた電解コンデンサが手元にたくさんあり、間に合わせにと安易に考えてました。試しに直結して音が出るかだけ確認してみます。
Re^9: 音の出ないKT-9700 投稿者：
ぼこぼこ 投稿日：2025/09/24(Wed) 20:37:37
No.3177
参考にいただいた回路図で、コンデンサはなくてもよさそうだと思いましたが、どのような機能があるのでしょうか？、ほかのチューナでは気付いてないだけかもしれませんが。
Re^6: 音の出ないKT-9700 投稿者：
ぽんぽこ 投稿日：2025/09/24(Wed) 23:04:23
No.3178
思い切って、コンデンサは取っちゃいました。オシロで見てみると、ほぼ、同じレベルで二時間くらい稼働していますが、安定しています。他は何も弄っていませんが、奥行きや余韻もしっかりあって、我が家のリファレンスチューナーにします。
Re^7: 音の出ないKT-9700 投稿者：
ぼこぼこ 投稿日：2025/09/25(Thu) 18:10:49
No.3179
ところが・・・また３０分くらい稼働したころから、Ｌｃｈが無音になりました。後付けのようなコンデンサの影響ではないことが確定し、もとに戻そうかと考えています。
Re^8: 音の出ないKT-9700 投稿者：
ひろくん 投稿日：2025/09/25(Thu) 19:49:05
No.3180
回路図があってオシロスコープもあるのだから、回路図よりどこで音が出なくなるのか調べるだけなので、簡単にわかると思うのですが・・・
まさか回路図が読めないという技術スキルの問題じゃないですよね。
Re^9: 音の出ないKT-9700 投稿者：
ぼこぼこ 投稿日：2025/09/25(Thu) 20:37:16
No.3181
回路図はひろくん様から配信いただいたコンデンサ周りの資料のことで、全回路図はありません。チューナのボンネットについていたダイアグラム図を参考に信号の流れはわかりました。信号を追ってどこで途切れているか検証してみます、ありがとうございました。
Re^10: 音の出ないKT-9700 投稿者：
ひろくん 投稿日：2025/09/26(Fri) 13:37:39
No.3182
回路図は以下のページに掲載してありますよ。
Re^11: 音の出ないKT-9700 投稿者：
ぼこぼこ 投稿日：2025/09/26(Fri) 18:46:35
No.3183
こんばんは。回路図ありがとうございました。チューナ入手後、記事を見させていただいてましたが、見落としていました。
