BUFFALO WZR-HP-AG300H をゲット！

「タイトルが WZR-600DHP」なのに「WZR-HP-AG300H をゲット！」って変なの？？？・・・と気付かれたと思います。
- 間違いではないです。 魔法で [WZR-600DHP] に大変身！ させるのです。
2015年5月17日、 HARD-OFF 春日部店で BUFFALO WZR-HP-AG300H の中古ジャンク品を見つけました。
- ジャンクコーナのガラクタコンテナに入れられて救済されるのを待っていました。
- IEEE802.11a/b/g/n 対応 ハイパワー Wi-Fi ルータです。 11a/n 300Mbps + 11g/n 300Mbps です。
- 擦りキズはありますが、致命的な割れや変形はありません。 [AC アダプタ] [スタンド] が付属していました。
- オマケ で RUF2-PS8GS-BK という親指爪サイズの USB メモリ 8GB も USB 端子にしっかり張り付いていました。
- お値段は税込1,620円でした。 超高性能を考えると安い と思います。
WZR-HP-AG300H は2010年7月に AirStation フラッグシップモデル として登場しました。
- フラッグシップの要素は以下の通りです。
  1. ハイパワー
  2. IEEE802.11a/b/g/n 対応
  3. ギガ有線ポート
  4. ネットワークプロセッサ AR7161 ・・・ 680MHz 32bit MIPS core
- NEC Aterm WR8700N と全く同じ ATHEROS のチップセットを使っているので、性能もほぼ同じはずです。
- 定価は税抜13,600円です。

端子やスイッチなど

アンテナ
- アンテナは2×2 (送信2×受信2) です。
AOSS ボタン
- [SECURITY] ランプが点滅するまで (約1秒間) ボタンを押すと、セキュリティキー交換を行える状態 (AOSS/WPS 動作状態) になります。
MOVIE エンジンスイッチ
- MOVIE エンジン機能の ON/OFF を切り替えます。
ROUTER スイッチ
- [ON] でルータ、 [OFF] でブリッジとして動作します。 [AUTO] でルータ/ブリッジを自動判別します。
- [OFF] では WAN ポートも LAN ポートとして使えます。
USB イジェクトボタン
- USB ストレージを取り付けた状態で、[USB] ランプが点滅するまで (約3秒間) ボタンを押し続けると、USB ストレージが取り外し可能な状態になります。
USB 端子
- USB2.0 対応ポートでバスパワー (最大500mA) も取り出せます。
- USB ポートに接続した USB メモリなどを [簡易 NAS 機能] でネットワーク共有できます。
有線ポート
- WAN 1ポート、LAN 4ポートあります。
- 全てギガポートとなっており、1000BASE-T/100BASE-TX/10BASE-T に対応します。
DC 電源入力端子
- 適合 DC プラグは外径 5.5mm / 内径 2.1mm です。
- AC アダプタの型式は [WA-24C12U] で、入力 AC100～240V 50/60Hz、出力 DC12V 2A です。

WZR-600DHP に変身させる魔法

概要
- ファームウェアを WZR-600DHP に乗せ代えてしまうのです。
- そもそも WZR-HP-AG300H と WZR-600DHP のハードウェアは全く同じです。
  - 外観も全く同じです。側面のシールに [WZR-HP-AG300H] と書かれているか、[WZR-600DHP] と書かれているかの違いだけです。
  - ですから、WZR-HP-AG300H のままでも新機能は追加できたはずなのです。 でも、BAFFALO さんとしてはこれでは商売になりません。
- WZR-600DHP は WZR-HP-AG300H の後継機としてファームウェアだけ一新して2012年7月に発売されました。これって詐欺一歩手前かも？
変身させる魔法
1. まずは事前準備
  - WZR-HP-AG300H を底面にあるリセットボタンで工場出荷時の初期設定値に戻します。
  - ドライバーダウンロード WZR-600DHP ページから最新のファームウェアをダウンロードします。
2. WZR-HP-AG300H の Web 管理画面へアクセスします。この時に [ユーザー名： bufpy] [パスワード： otdpopy] としてデバッグモードの管理画面に入ります。パスワードは正しくは [otdpopy]+[通常のパスワード] ですが工場出荷時の初期設定値は「通常のパスワード」が「なし」なので、[otdpopy] でよいです。

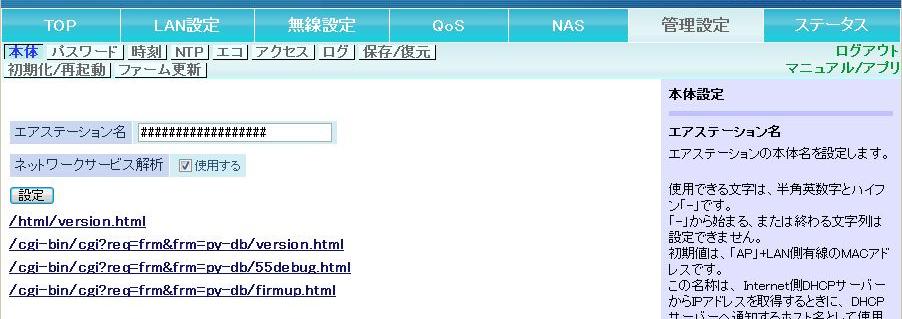

3. Web 管理画面の [管理設定]-[本体] 画面がデバッグメニューです。以下の4つのリンクメニューが表示され、いろいろな悪さができます。 WZR-600DHP でも同じ画面です。よって、WZR-600DHP を WZR-HP-AG300H に変身させることも可能です。
4. リンクメニューの一番下の [/cgi-bin/cgi?req=frm&frm=py-db/firmup.html] をクリックすると以下の画面に変わります。
  - この画面からファームウェアをインストールできます。
  - [Firmware File Name] に事前にダウンロードしておいた WZR-600DHP のファームウェアを指定します。
  - [OK] をクリックするとファームウェアのインストールが始まります。
5. 電源を切らないで辛抱強く待つこと約6分。見事！ WZR-600DHP に大変身しましたョ！！！
WZR-600DHP について
- BUFFALO WZR-600DHP は2012年7月に税抜定価10,600円で発売されました。すなわち、WZR-HP-AG300H を2歳若返りさせる魔法でもあるのです。
- WZR-600DHP では AOSS2 という機能が追加されており、スマートフォンで設定できます。
- ファームウェアも新しくなっており、WZR-600DHP のほうが安定化していると思います。

WZR-600DHP として使ってみました

外観
- ピアノブラックのプラスチック筐体です。
  - キズや汚れが目立ち指紋も付きます。梨地のほうがよかったと思います。不思議なことに横置にした場合の底部だけは梨地です。
  - 少し大きめですが、その代わり厚みも感じるしっかりした筐体です。大きい分、周囲温度の上昇にも強いと思われます。
- ランプ表示は輝度が弱く、かなり判りにくいです。

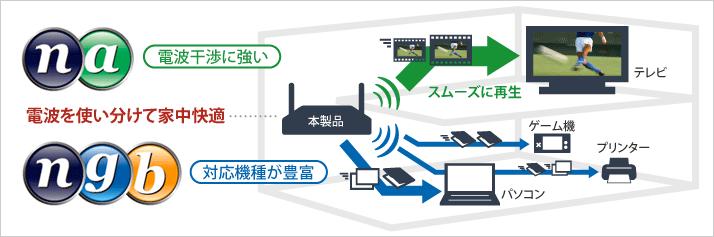

[11b/g/n] [11a/n] の2つが同居したようなモデルです。どちらも最大 300Mbps で、同時に動作可能です。
- [11b/g/n]＋[11a/n] で 300Mbps＋300Mbps とも言えます。これらを合成して 600Mbps にするなどの機能はありません。
- [11b/g/n] [11a/n] と、どちらにも 11n が使えますが、これが 11n の規格なのです。この理解には以下のページが役立ちます。
- クライアント端末が対応しているなら [11a/n] を使ったほうが良いです。
  - [11b/g/n] では 2.4GHz 帯を使うので、比較的遠くまで電波が届くメリットがあります。
    - これが災いして、近隣からの電波も届いてしまい混信が発生して通信が不安定になるデメリットともなります。実際、我が家では近隣の SSID が10個以上が見えてしまい、間違いなく混信状態です。
    - 電子レンジや Bluetooth の電波にも妨害されます。
  - [11a/n] では 5GHz 帯を使うので、家庭内程度の近場にしか電波が届かないデメリットがあります。
    - これが幸いして、近隣の電波の混信を受けにくいメリットともなります。
    - 電子レンジや Bluetooth の電波にも妨害されません。

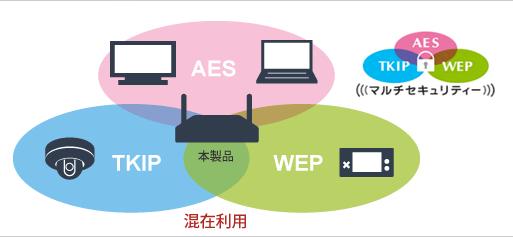

マルチセキュリティ機能
- マルチセキュリティ機能とは SSID を複数持てる機能です。
  - [11b/g/n] [11a/n] それぞれに [SSID1] [SSID2] [SSID3] を持てます。全部で SSID を6つ持てることになります。
  - [SSID1] は基本 SSID で、各種の強力な無線セキュリティを設定できます。
  - [SSID2] [SSID3] は拡張 SSID で、[SSID2] には AES、[SSID3] には WEP の無線セキュリティを設定できます。
  - ゲーム機では [WEP] キーしか使えないことがあり、この接続に専用の [SSID3] を割り当てます。更に [ネットワーク分離機能] を使ってインターネット接続以外の通信を遮断します。こうすると、LAN に侵入される心配はありません。 LAN への侵入は防げますが、インターネットアクセスのタダ乗りは防げないような・・・
- ノートパソコンなどでは高度なセキュリティ設定をした [SSID1] と接続します。
- 主要パソコンとは高度なセキュリティを確保しつつ、セキュリティの弱いゲーム機からのアクセスも安全にできるようになります。
USB ストレージを接続して NAS として使用できます。
- USB ストレージには USB HDD や USB メモリが使用できます。ファイルフォーマットは FAT または XFS です。
- [メディアサーバ機能] を ON にすることで DLNA サーバとしても動作します。
- DLNA サーバとしても使える簡易な NAS と考えるべきで、おそらく転送速度や機能はたいしたことないと思います。
使ってみて
- 購入時のファームウェアのバージョンは [WZR-HP-AG300H の Ver1.71] でしたが、最新の [WZR-600DHP の Ver1.97] にアップデートしました。 2017年5月21日に確認してみたら、[WZR-600DHP の Ver1.99] が最新版だったので、再度アップデートしました。
- 送信強度や受信感度も良く、安定性は良好です。
- 全部の有線ポートがギガ対応でギガ HUB としても有益です。
- 管理画面は設定しやすいです。マニュアル不要と言ってもよいほどです。設定操作の反応も速く、ストレスを感じません。
- ブリッジモード (アクセスポイントモード) では、NTP による自動時刻取込機能は、LAN 設定にある [デフォルトゲートウェイ] [DNS] の設定が必要でした。
- 一粒で5度おいしい ・・・グリコを超越します。マニアに支持される高性能 Wi-Fi 機です。
  - 魔法で [日本語版 WZR-HP-AG300H] [USA 版 WZR-HP-AG300H] [日本語版 WZR-600DHP] [USA 版 WZR-600DHP] [DD-WRT Professional] と変身します。
- マニア受けする遊べる楽しいマシンと評価します。

DD-WRT を導入してみました

DD-WRT とはオープン Wi-Fi ファームウェアです
- WZR-HP-AG300H (WZR-600DHP) は DD-WRT と非常に適合性の高いマニア垂涎のマシン です。
- 純正ファームウェアより強力で、かなり細かい設定ができ、Wi-Fi 機器をオールマイティに変身できます。
  - 違法になるのでお奨めする訳ではありませんが、標準 10mW の無線出力を変更することができます。 USA 電波法での規制は日本より大出力なので、USA でも売られている WZR-HP-AG300H にはそもそも出力を大きくできるハードウェアが備わっています。
  - WDS 中継器や Wi-Fi 子機 (Wi-Fi/Ethernet コンバータ) にすることもできます。
- ただし、設定は難しく、初心者では使いこなせないです。 UNIX やネットワークの知識が必要です。
Buffalo Downloads by Buffalo USA から Bufflo USA 公認の DD-WRT がダウンロードできます。
1. 検索窓に [WZR-HP-AG300H] を入力すると Buffalo USA 公認 の DD-WRT Professional Firmware がダウンロードできます
2. Buffalo USA がカスタマイズしているようで、一旦これを導入すると DD-WRT / USA 版純正ファームウェアを行き来できるようになります。
  - DD-WRT Professional Firmware は準純正の位置付けのようです。
  - DD-WRT から USA 版純正ファームウェア導入ができます。この逆もできます。
  - DD-WRT から日本語版純正ファームウェアに戻すことはできませんでした。
3. DD-WRT Professional Firmware から日本語版純正ファームウェアには戻せませんが、上記を応用したトリックが可能です。
  - [DD-WRT Professional Firmware]→[USA 版純正ファームウェア]→[日本語版純正ファームウェア] とすることは可能です。
  - 一旦 USA 版純正ファームウェアにする手間はありますが、こうすれば日本語版純正ファームウェアに戻せます。
  - これが DD-WRT Professional Firmware を使うメリットと言えます。
4. 1のところで、検索窓に [WZR-600DHP] を入力すると、1とは異なる DD-WRT Professional Firmware がダウンロードできます
  - 1 のものより操作性が野暮ったいし、設定項目も少ない気がします。こちらは使わないほうがよいと思います。
  - と言うことで、3の手順でファームウェアを戻そうとしたら、USA 版 WZR-600DHP 純正ファームウェアを読み込んでくれない。焦りました！！！
  - いろいろ試行錯誤した結果、以下のようにして復旧しました。準文鎮にならなくてヨカッタ！
    - [WZR-600DHP 用 DD-WRT Professional Firmware]→[WZR-600DHP 用日本語版純正ファームウェア] といきなり日本語版にします。
5. 2～4の結果より以下のことが推測できます。
  - WZR-HP-AG300H 用 DD-WRT は、自身のリージョンと、これから導入するファームウェアのリージョンが同じかチェックするのであろう。
  - WZR-600DHP 用 DD-WRT は、ブートローダのリージョンと、これから導入するファームウェアのリージョンが同じかチェックするのであろう。
  - 純正ファームウェア (日本語/USA いずれも) のデバッグモードでのアップデータはオールマイティである。
6. DD-WRT Professional Firmware を使ってみた感想
  - 純正ファームウェアは (どちらかと言うと決め打ちで) 少ないステップで設定できますが、DD-WRT の設定単位は細かいです。
    - 純正ファームウェアでは一発設定のところが、DD-WRT では数箇所の設定が必要で、そのかわり細かく詳細に設定できます。
    - DD-WRT では UNIX とネットワークの知識がないと設定は無理です。初心者には難し過ぎます。設定マニアには歓迎されます。
    - Wi-Fi 親機として使うなら、純正ファームウェアで十分です。
  - DD-WRT が威力を発揮するのは、[WDS 中継器] [イーサネットコンバータ] など、純正ファームウェアにない使い方をする時です。
DD-WRT に関する情報
- DD-WRT Wiki ・・・設定例などのドキュメントはこちら
- Buffalo WZR-HP-AG300H - DD-WRT Wiki
- Memo/dd-wrt

ドキュメント＆レビュー記事

WZR-HP-AG300H
1. ドキュメント
  - WZR-HP-AG300H マニュアル
  - WZR-HP-AG300H ファームウェア
2. プレスリリース＆ニュース
  - WZR-HP-AG300H プレスリリース
3. レビュー記事
  - 11n/a 同時通信対応「全部入り」無線LANルータ WZR-HP-AG300H
  - WZR-HP-AG300H/U ～ 5GHz 帯対応と高速化を実現した無線 LAN ルータ
4. OpenWrt
  - Buffalo WZR-HP-AG300H [OpenWrt Wiki]
  - WZR-HP-AG300H に OpenWRT をインストールする手順とまとめ
5. その他
  - デバッグモードによるファーム書き込みで WZR-HP-AG300H を WZR-600DHP に変身
WZR-600DHP
1. ドキュメント
  - WZR-600DHP マニュアル
  - WZR-600DHP ファームウェア
2. プレスリリース＆ニュース
  - WZR-600DHP プレスリリース
3. レビュー記事
  - スマホだけで無線 LAN が簡単に設定できる WZR-600DHP
4. その他
  - Buffalo WZR-600DHP - WikiDevi
WZR-600DHP と WZR-HP-AG300H との違い
- WZR-600DHP と WZR-HP-AG300H との違いは、何ですか？
- 無線 LAN 親機を WZR-HP-AG300H から、WZR-600DHP に変更
文鎮になった時に真剣に読むサイト

ハードウェアスペック

NEC Aterm WR8700N と全く同じ ATHEROS のチップセットを使っているので、性能もほぼ同じはずです。
- むしろ、WZR-HP-AG300H のほうがメモリが多くスペックが上です。

  項目 WR8700N WZR-HP-AG300H

  RAM 64MB 128MB

  FLASH 4MB 32MB
中古市場では、WR8700N より WZR-HP-AG300H の価格が安いのでお買い得です。
- WZR-600DHP への変身技も持ってますし、オープン W-Fi ファームウェア (DD-WRT や OpenWrt) 導入もできますしね。
- WR8700N ではそれまで動作していたのに電源 OFF→ON で突然死する (Power ランプ点灯のまま立ち上がらなくなる) 故障レポートが散見されます。
  - WZR-HP-AG300H では同様な故障レポートがなく信頼性が上だと思われます。
  - WZR-HP-AG300H では AR7161 と AR8316 の発熱をシリコンゲルを介してシールドケースに放熱しているのが効いているのでしょう。

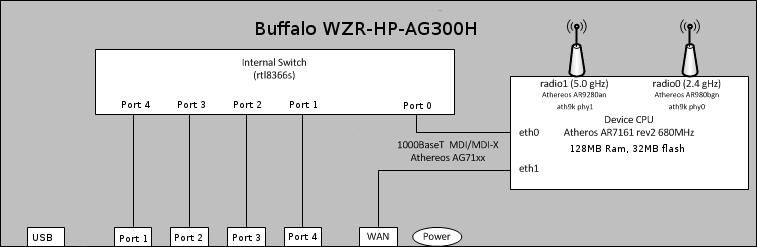

ハードウェアは以下の通りです。以下の3つのレポートでは IC 名に少し差異がありますが、電網調査結果をそのまま掲載しています。 2番目の表が一番正しそうに思います。

項目	IC	備考
System-On-Chip	ATHEROS AR7161	High-performance Wireless Network Processor (MIPS 24K core V7.4 / 680MHz)
Wireless	ATHEROS AR9220	5GHz/2.4GHz Wireless
Wireless	ATHEROS AR9223	2.4GHz Wireless
Ethernet	ATHEROS AR8316	6 Port Gigabit Ethernet Switch
RAM	Hynix H5DU5162ETR-E3C ×2個	128MB
FLASH	winbond 25Q128BVFG ×2個	32MB
RF Power Amplifier	Microsemi LX5530 ×2個	InGap HBT 4.5-6.0GHz Power Amplifier
RF Power Amplifier	Microsemi LX5535 ×2個	InGap HBT 2.4-2.5GHz Power Amplifier
DC/DC Power	RICHTEK RT8250 ×2個	3A, 23V, 340kHz Synchronous Step-Down Converter

この写真は AirStation NFINITI HighPower Giga WZR-HP-AG300H　のユーザーレビュー・評価にある「ボズシさん」のレポートからの引用です。

備忘録

工場出荷初期状態

	WZR-HP-AG300H の時		WZR-600DHP の時
	ルータ	ブリッジ	ルータ	ブリッジ
システムユーザ名	root		admin
システムパスワード	(なし)		password
IP アドレス	192.168.11.1	192.168.11.100	192.168.11.1	192.168.11.100
サブネットマスク	255.255.255.0

工場出荷初期状態に戻す方法
1. 電源が入って動作状態であることを確認します。
2. 縦置き状態の底面にある [RESET] スイッチを正面の DIAG ランプが点滅するまで約3秒間押し続け、手を離します。
3. リスタートするので、そのまま数分待ち DIAG ランプが完全に消灯すると初期化完了です。
