A&D DA-F9000

A&D DA-F9000 をゲット！

2006年9月29日、ヤフオクにて、PLL シンセサイザー FM/AM チューナ A&D DA-F9000 のジャンク品を税込2,400円にて落札しました。

入手する気になったのは、 AKAI の最初で最後の高級チューナ であることと、音質がかなり良さそうと思ったからです。

---

出品者のコメント

1. 1988年頃に購入した FM/AM チューナです


   • SONY の333シリーズと聴き比べても遜色ない良い音だと思います。


   • 外観はサイドウッドも含めて目立つ傷ありません。


2. 最近、受信感度が少し悪くなり、さらにノイズが不定期に発生するようになりました


   • ノイズが発生しなければ普通に使えます。


   • ただ、ノイズが出る場合は FM/AM とも周波数に関係なく発生します。


     • 2～3分で正常に戻る場合もあれば30分位続くこともあります。


   • 良い機種だと思いますので、どなたか修理できる方にお譲りしたいと思います。


3. 出品者にどういうノイズか確認しました


   • 表現は難しいのですがガ～～～～でしょうか。 チューナの中で掃除機をかけている様な感じです。


   • 音声や音楽は遠くの方でかろうじて聴こえます。



---

DA-F9000 について

1. 1988年に A&D が定価59,800円で発売したシンセサイザチューナ


   • A&D は AKAI と DIATONE（三菱）が共同で立ち上げたブランドです。


2. 使いやすく高性能な実力派


   • オーソドックスに、マジメに、キチンと、お金をかけて作られた逸品です。


   • 程度の良いのが見つかれば「買い！」と思います。 中古市場では希少品となっています。


3. 主な特長


   • 放送局のバンド、周波数、受信モードなどを記憶する20局ランダムプリセット機構
   • タイマーとの組み合わせで、エアチェックに便利なシーケンシャルステーションコール機構
   • エアチェックに威力を発揮する2組のアンテナ端子を装備
   • MOS FET や Dual Gate FET を採用した5連相当フロントエンドをアルミ製の防振台上に固定
   • 高品質パーツで構成のシンセサイザー PLL 回路用ローパスフィルター
   • 完全ディスクリート構成のシンプルな無帰還 DC サーボアンプで構成のオープンループマルチプレックス回路
   • 高音質設計2ポール LC ローパスフィルター
   • リードリレー式ミューティング機構で音質追及
   • 低雑音スタティックドライブ方式大型 FL ディスプレイ
   • オーディオ部と高周波部の独立した巻線を設けた大型トランスを採用、防振のため3mm厚に固定
   • ローノイズツェナーダイオード、FET、ファーストリカバリーダイオード、銅製ヒートシンクなどを採用の高音質設計の電源回路
   • 大型ペディスタルと高級サイドウッドの採用で高剛性化



---

カバーを開けてみました

1. 基板の作りは、素晴らしく良いです。 写真をクリックすると拡大写真を表示できます。


   • [FM フロントエンド基板] [チューナ基板] の材質は ガラスエポキシ です。


     • コストが掛かっています。 基本に忠実にマトモに作られています。


   • シルク印刷を見ると、[AT-93/L TUNER PCB] と書いてありました。


     • 調べてみると、DA-F9000 は海外では AKAI AT-93 として発売されていたようです。


   • 電源トランスは大きくマトモそうなものを使っています。 電源回路もシッカリした構成です。


   • 高級で、かなりグレードの高いパーツ を使っています。 故障した時に同じ物を探すのが大変そうです。


     • 全ての電解コンデンサに黄色のオーディオクラス品が使われており豪華で綺麗です。


     • 所々に容量が大きい高価なフィルムコンデンサが使われています。 コスト度外視ですね。


   • 以下の IC を使用して合理化が図られています。



     メーカ	IC	機能
     MITSUBISHI	M5238P	Dual Low-Noise J-FET Input Operational Amplifiers
     NEC	uPC1163HA	FM IF Amplifier
     SANYO	LA1231N	FM IF System
     	LA1245	AM Electronic Tuner
     	LB1403	5-Dot Red/Green LED Level Meter
     	LM7000M	Direct PLL Frequency Synthesizer for Electronic Tuning
     TOSHIBA	TA7060AP	FM IF Amplifier
     	TA7413AP	PLL FM Stereo Multiplexer
     	TC4066BP	Quad Bilateral Switch
     	TC9175C	FLD Driver
     	TMP47C400N	CMOS 4-Bit Microcontroller



   • 使用 IC のロット番号より、本機は [1988年製造品] とわかりました。


2. FM フロントエンド


   • 5連バリキャップ式でオール FET の豪華な以下の構成です。

     (ANT)→[同調]→[DG-FET]→[同調]→[同調]→①→[DG-FET]→(IF)
     [OSC 同調 (FET)]→[OSC Buffer 同調 (FET)]→①


3. FM IF 部


   • WIDE/NARROW に切換でき、下の構成の赤文字の部分が入れ替わります。


   • WIDE 時

     (FE)→[CF]→[FET]→[uPC1163HA]→ [CF] →[uPC1163HA]→[IFT]→[LA1231N]→[FET]→[TA7060P]→[IFT×2 (FS DET)]→(MPX)


   • NARROW 時

     (FE)→[CF]→[FET]→[uPC1163HA]→ [CF]→[uPC1163HA]→[CF] →[uPC1163HA]→[IFT]→[LA1231N]→[FET]→[TA7060P]→[IFT×2 (FS DET)]→(MPX)


4. FM 検波部


   • シンセサイザチューナには珍しくフォスター・シーレー検波です。 ±300kHz を越えるリニアリティがあります。


   • レシオ検波とはダイオードの向きが違うくらいですが、リニアリティは遥かに優れています。


   • レシオ検波よりインピーダンスが高いので使いこなすのが難しい検波方式です。


5. FM MPX 部


   • 完全ディスクリート無帰還型 DC アンプ構成 という贅沢な作りです。


   • FM 検波バッファアンプも DC アンプなので、実に、[検波]～[オーディオ出力] まで DC アンプです。


     • このような完全 DC アンプ構成になっているチューナは DA-F9000 だけだと思います。 素晴らしい！！！


   • パイロット信号は [TA7413AP] で抽出します。 無調整 VCO 回路です。


   • パーツ点数が非常に多く、基板面積の1/3を占めることに圧倒されます。


6. AM 受信部


   • 2連バリキャップ式フロントエンドで [LA1245] で全てを構成します。


7. プリセットメモリのバックアップ


   • 二重のバックアップとなっており凄まじい凝りようです。 下の回路図はバックアップ部分です。


   • まずは [C187] 2200uF/10V の電解コンデンサで1週間以上バックアップできます。


   • [C187] でのバックアップが切れると、今度は [BT1] BR2032 リチウムイオン電池 (3V) でバックアップを継続します。


     • この電池でおそらく10年以上バックアップできます。


     • 普通の使いかたでは [BT1] でのバックアップに至らないので、2次電池とは言っても長持ちします。


   • 二段構えのバックアップ回路です。 このような凝ったバックアップは DA-F9000 だけだと思います。


   • [BT1] は製造から20年近くも経っているのに、まだ寿命になっていませんでした。





---

リペア (その1)：ガ～～～～というノイズが出る

1. 調査と原因


   • FM/AM 共発生するとのことですから、やはり電源部が怪しいです。


     • 電圧を DMM で測ってみましたが異常ありませんでした。


     • 各電圧をオシロスコープで観測しましたがリップルはありませんでした。


   • [FR1] 56Ω のヒューズ抵抗を叩くと、出品者が言う現象が出ました。


     • 「ザー」というノイズだらけになるのです。


     • 何度も試験しているうちに、[FR1] が断線してしまいました。


   • 原因はこの [FR1] です。

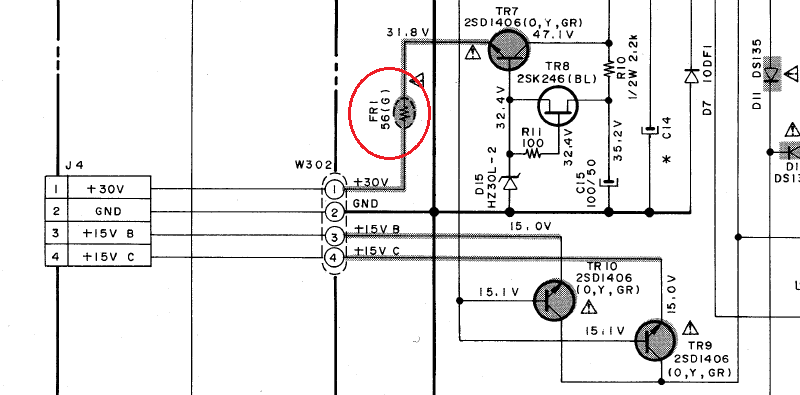

     • 下の回路図は電源回路の一部分です。 赤〇で囲んだ抵抗が [FR1] です。


     • +30V は VT 電圧の元電源で、[FR1] が不安定になると OSC 発振周波数が揺す振られ、結果としてオーディオノイズが出ます。


     • 辻褄が合います。 [FR1] が原因に間違いないです。





2. 修理


   • [FR1] を普通の56Ω抵抗に交換しました。 ここを流れる電流は10mA 程度なので、特に問題ないです。


3. 修理後の動作確認


   • 交換した [FR1] を叩いてもノイズは発生せず良好に動作しました。



---

リペア (その2)：電源 ON 後して温まってくると感度が低下する

1. 調査と原因


   • ドライヤを使って、あちこち温めて不具合部を探しました。


   • すると、FM フロントエンドの Mixer 部を温めると、感度低下すると判りました。


   • 原因は FET の劣化でした。


2. 修理


   • FM フロントエンドの [TR2] 3SK107 を手持ちの Dual Gate MOS FET 3SK73-GR と交換しました。


3. 修理後の動作確認


   • 交換後は FET をドライヤで温めても感度低下しません。 直りました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 電圧チェックポイント (VP)


   • [チューナ基板] のコネクタで測定します。 実測値は以下のように良好でした。



   VP	標準電圧	実測電圧	判定	備考
   J4-1pin (+30V)	+30V	+32.1V	〇	VT
   J4-3pin (+15V B)	+14.5V	+14.7V	〇	FE, IF
   J4-4pin (+15V C)	+14.5V	+14.7V	〇	FLD
   J5-1pin (-15V)	-15V	-15.3V	〇	MPX, AF
   J5-2pin (+15V)	+15V	+15.3V	〇
   J6-1pin (+5V)	+5.6V	+5.40V	〇	MCU



2. 調整ポイント




3. FM 受信部の調整



   手順	SSG出力	DA-F9000 の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND : FM IF BAND : WIDE BLEND : OFF HI-CUT : OFF FM AUTO : MANUAL MUTING : OFF REC CAL : OFF	-	-
   2	83MHz 90dB 無変調	83MHz 受信 IF BAND : WIDE	T2	R43 両端電圧 = 0±50mV	FM 同調点調整
   3	-	76MHz 受信	L6	JW2 電圧 = 7.0±0.1V	OSC トラッキング調整
   4	-	90MHz 受信	VC5	JW2 電圧 = 23.0±0.2V
   5	手順3～4を数回繰り返す
   6	-	76MHz 受信	L7	TP1 波形 = 最大 オシロスコープで観測	OSC Buffer トラッキング調整
   7	-	90MHz 受信	VC6
   8	手順6～7を数回繰り返す
   9	76MHz 30dB 無変調	76MHz 受信	L1 L2 L4 L5	VR2(左) 電圧 = 最大	RF トラッキング調整
   10	90MHz 30dB 無変調	90MHz 受信	VC1 VC3 VC4
   11	手順9～10を数回繰り返す
   12	83MHz 30dB 無変調	83MHz 受信	T1	VR2(左) 電圧 = 最大	IF 調整
   13	83MHz 60dB mono 1kHz		T3	オーディオ出力 = 高調波歪最小	FS 検波調整
   14			T4	R168(前) 電圧 = 0±50mV
   15	手順13～14を数回繰り返す
   16	83MHz 90dB stereo 1kHz L+R	83MHz 受信	VR4	R170(後) 波形 = 対称 オシロスコープで観測	19kHz 位相調整 ヒゲみたいな波形の対称性
   17			VR5	オーディオ出力 = 19kHz 成分最小	Pilot キャンセラ調整
   18			T1	オーディオ出力 = 高調波歪最小	stereo IF 歪補正
   19	83MHz 90dB stereo 1kHz R		VR7	オーディオ出力 (L) = 最小	WIDE セパレーション調整
   20	83MHz 90dB stereo 1kHz L		VR6	オーディオ出力 (R) = 最小
   21	83MHz 90dB stereo 1kHz R/L	83MHz 受信 IF BAND : NARROW	VR8	オーディオ出力 (L/R) = 最小	NARROW セパレーション調整
   22	83MHz 22dB 無変調	83MHz 受信 IF BAND : WIDE	VR2	S メータ = 1st 閾	S メータ調整 2ドット単位の5レベル
   23	83MHz 60dB 無変調		VR11	S メータ = 5rd (フル) 閾
   24		83MHz 受信 IF BAND : NARROW	VR1	S メータ = 5rd (フル) 閾	NARROW GAIN 調整
   25	OFF	83MHz 受信 IF BAND : WIDE	VR3	R77(後) 電圧 = 0.1±0.05V	ノイズアンプ調整
   26	83MHz 90dB 無変調		VR9	オーディオ出力 (L) DC 電圧 = 0±1mV	AF アンプ DC バランス調整
   27			VR10	オーディオ出力 (R) DC 電圧 = 0±1mV



4. AM 受信部の調整



   手順	SSG出力	DA-F9000 の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND : AM HI-CUT : OFF MUTING : OFF REC CAL : OFF	-	-
   2	-	1602kHz 受信	T7	R94(前) 電圧 = 20±0.05V	OSC トラッキング調整
   3	603kHz 60dB 無変調	603kHz 受信	T5	S メータ = 最大	RF トラッキング調整
   4	1404kHz 60dB 無変調	1404kHz 受信	VC3
   5	手順3～4を数回繰り返す
   6	999kHz 60dB 無変調	999kHz 受信	T9	S メータ = 最大	IF 調整




---

使ってみました

1. デザイン


   • サイドウッドと分厚いフロンパネルが重厚な高級感が醸し出しています。


   • ステーションメモリボタンは、プラスチックではなくアルミ材で、感触がとても良いです。


   • 筐体の作りは、かなり強度のある設計になっています。


     • 使っている材料の厚みが違います。 このためか、持ち上げるとずっしり重いです。


   • FM アンテナ F 端子が2個あります。


     • アンテナを2系統から選択できます。


     • 2個の F 端子の間にある2個のターミナルネジはアース端子です。


     • 2個もアース端子のあるチューナーは初めてみました。


   • [FM AUTO] = ON にすると、[ANTENNA A/B] [IF BAND] [BLEND] [HI-CUT] をマイコンが受信状態を判断して1秒以内に自動的に切り換えてくれます。 面白い機能です。


   • プリセットメモリは20局分あり、最後のメモリ番号18～20は留守録対応となっています。 使用方法を以下に記述します。


     1. プリセット番号20に最初に受信したい放送局を、19に次に受信したい放送局を、18に最後受信したい放送局をメモリします。


     2. プリセット番号20を選択して電源 OFF します。


     3. DA-F9000 の電源を ON する度に、プリセット番号 20→19→18 の順に放送局を受信します。


2. FM の感度と音質


   • FM フロントエンドは5連バリコン相当で、高感度で妨害電波排除能力にも優れ、高性能です。


   • FM は 聴いた瞬間に高音質と判る良い音 です。 ピアノの立ち上がりと余韻をよく再生します。


   • ステレオセパレーションも非常に良いです。 情報量は非常に多く、演奏者の呼吸や動きなども聴き取れます。


   • 音に関しては KENWOOD KT-3030 や SONY ST-S333ESG と比較しても勝ちます。


3. AM の感度と音質


   • AM の感度はかなり良いです。


   • 高音まで音が伸びていて、 これが AM ? と思うくらい良い音 です。


   • 高感度のおかげで S/N も良いです。 この音質ならステレオ装置でも聴く価値ありです。


4. 総合評価


   • 受信性能が高く、音質も非常に良いので、お奨めできます。



---

レベルメータ

• FM アンテナ入力レベルとレベルメータの振れの相関関係を測定してみました。 レベル表示は2個ずつ点灯します。 1～10 とあるのはレベル表示 LED、×が消灯、○は点灯です。


• 83MHz 受信状態でチェックしました。


• これを見ると、S/N 良く受信するためにはフル点灯している必要があります。



  アンテナ入力 (dB)	1	2	3	4	5	6	7	8	9	10
  ～21	×	×	×	×	×	×	×	×	×	×
  22～30	○	○	×	×	×	×	×	×	×	×
  31～37	○	○	○	○	×	×	×	×	×	×
  38～44	○	○	○	○	○	○	×	×	×	×
  45～59	○	○	○	○	○	○	○	○	×	×
  60～	○	○	○	○	○	○	○	○	○	○




---

仕様ほか

1. ドキュメント


   • DA-F9000 取扱説明書


   • 単品コンポーネント総合カタログ 1988年11月 ・・・ DA-F9000 が掲載されています


   • AT-93/L Service Manual ・・・ DA-F9000 の海外輸出版


   • AT-93 の実測レポート


2. 仕様



   FM 受信部
   受信周波数範囲	76.0～90.0MHz
   実用感度	0.95μV/10.8dBf
   クワイティング感度 (S/N=50dB)	mono: 17.2dBf stereo: 38.2dBf
   キャプチュアレシオ (WIDE)	1.25dB
   実効選択度 (±400kHz)	WIDE: 60dB NARROW: 90dB
   イメージ比	90dB
   IF 妨害比	110dB
   スプリアス妨害比	100dB
   AM 抑圧比	65dB
   サブキャリア抑圧比	70dB
   S/N (91.2dBf 時)	mono: 96dB stereo: 90dB
   歪率 (1kHz)	WIDE mono: 0.0095% WIDE stereo: 0.015% NARROW mono: 0.03% NARROW stereo: 0.08%
   ステレオセパレーション (1kHz)	WIDE: 65dB NARROW: 55dB
   周波数特性	30Hz～15kHz ±0.5dB
   AM 受信部
   受信周波数	531～1602kHz
   実用感度 (Loop antenna)	300μV/m
   実用選択度 (±9kHz)	40dB
   イメージ比	40dB
   IF 妨害比	60dB
   S/N	45dB
   歪率	0.6%
   総合
   出力レベル	FM: 770mV (100%変調) AM: 250mV (30%変調)
   電源電圧	AC100V 50/60Hz
   定格消費電力	23W
   外形寸法 (幅×高さ×奥行)	461×87×344mm
   重量	6.3kg
   ファンクション
   FM/AM プリセット	20局ランダムプリセット
   プログラムメモリ	3局 (プリセットメモリと共用)
   ハイカット	-6dB (10kHz)
   ブレンド (1kHz セパレーション)	BLEND 1: 20dB BLEND 2: 10dB
   その他
   発売時期	1988年
   定価	59,800円




---
