Accuphase T-104

Accuphase T-104 が到着

2022年7月11日、愛知県岩倉市の K さんより Accuphase T-104 の修理依頼品が到着しました。

1978年10月に発売された 定価25万円 の 高級 FM 専用ステレオチューナ です。

---

程度＆動作チェック

1. 修理依頼者のコメント


   • 2021年9月にヤフオクで入手いたしました個体です。 これまで正常動作しておりました。


   • 先週、電源スイッチを入れたところ [メータ照明のみ点灯] [周波数を表示しない] [音声を出力しない] 状態となりました。


   • もともとバッテリからの不腐食ガス等による動作不良状態のものを、出品者の方が以下の修理などをした個体です。


     • 制御基板上のディップタンタルコンデンサを交換


     • プリセットメモリのバックアップ用バッテリを手持ちの小型のものに交換


   • このような状態のものではありますが、修理をお願いします。


2. 外観


   • 製造番号は [J8Y063] でした。


   • 細かいスレなどはあるものの、全体的に 綺麗な逸品 です。


   • リアパネルの端子類には少しサビが出ています。 RCA 端子は少し磨いてみたら使える状態になりました。


3. 電源 ON してチェック


   • メータ×2個の照明は点灯しましたが、その他の表示は何も表示されません。


   • これ以上チェックしようがないので、リペアを開始します。



---

カバーを開けてみました

1. 基板の作りは良いのですが、腐食が進行しています。 写真をクリックすると拡大写真を表示できます。

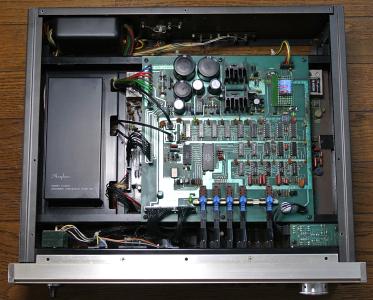

   • 左側の写真は上板を外した状態です。 二階部分の [電源＆デジタル基板] などが見えます。

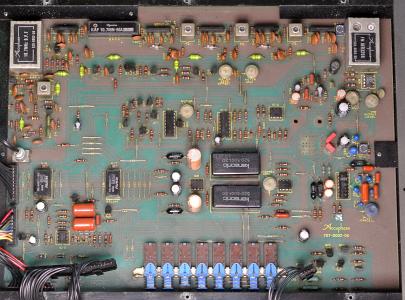

   • 右側の写真は一階部分にある [チューナ基板] です。


   • 腐食の原因は [電源＆デジタル基板] に搭載した Ni-Cd 充電池からの液漏れです。


   • 液の成分で半田の組成が変化して、ハンダゴテを当ててもうまく溶けないです。


   • 基板のパターンにも腐食があります。 要介護レベルは高い。

     　


   • 基板は二階建て構造になっているので、メンテナンスはやり辛いです。


   • 一階は [チューナ基板]、二階は [電源＆デジタル基板] 基板の2枚構成です。


   • IC を使用して合理化が図られています。



     メーカ	IC	機能
     HITACHI	HA11223W	PLL FM Stereo Demodulator with Pilot Cancel
     NEC	PS2003	Photo Coupler
     	uPD4528C	Dual Monostable Multivibrator
     TOSHIBA	TA7179M	Dual ±15V Regulater
     	TC4081BP	Quad 2 Input AND Gate
     	TC5022BP	BCD to 7-Segment Decoder/Driver
     	TC5064BP	Hex High Voltage Buffer with Inhibit/Non Inverting Type
     	TC9123P	FM/AM Symthesizer Tuner PLL
     	TC9124AP	FM/AM Symthesizer Tuner Controller
     	TD6102P	ECL PreScaller



   • 使用 IC のロット番号より、本機は1979年製と判明しました。


2. FM フロントエンド


   • 6連バリキャップで豪華 な構成です。 同調部は全て2点トラッキング調整できます。


     [同調]→[同調]→[Dual Gate FET]→[同調]→[同調]→[Mxer (Dual Gate FET)]←[OSC Buffer 同調]←[OSC 同調 (TR)]


   • 基板にはガラスエポキシを使っており湿度変化に強いです。


3. IF 部


   • NORMAL 時

     (FE)→①


   • NARROW 時

     (FE)→[CF]→[CF]→[TR]→[T1]→①


   • NORMAL/NARROW 共通

     ①→[TR]→[BPF]→[uPC1163H]→[SAW]→[uPC1163H]→[T2]→[uPC1163H]→[T3]→[uPC1163H]→[T4]→[uPC1163H]→[T5 (検波)]


   • S メータ回路は IF 初段・中間・後段のそれぞれから信号レベルを抽出して合成しています。


4. 検波部


   • Accphase によると、特殊設計の 広帯域比検波器 らしいです。


   • 検波回路は [T5] に入っていますが、金属ケースに覆われているので詳細がわかりません。


   • NULL 電圧が GND との間に現れるので、レシオ検波の一種なのかもしれません。


5. MPX 部


   • [HA11223W] を使った PLL MPX です。 パイロットキャンセラ回路を内蔵しています。


6. プリセットメモリのバックアップ


   • シールド Ni-Cd 充電池 [GS GB50-3] 3.6V 50mAh で行います。 これは以前に取り換えられており、元のバッテリとは違います。



---

リペア

1. 電源 ON で周波数が表示されず、全く動作しない


   • MCU の [TC9124P] が動作していないと考えられます。


     • [TC9124P] のクロックが出ているか調べましたが、問題ありません。 [TC9123P] に接続された水晶発振をクロックとします。


     • [TC9124P] の VDD は 8V で正常です。


     • [TC9124P] の INH は 0V でした。 これが Low レベルだと MCU はスリープしたままです。


   • [TC9124P] の INH 端子に強制的に 8V を印加すると、T-104 が動作して FM 受信もできました。


   • INH 端子が High レベルにならないのが直接原因です。 間違いありません。


2. INH 端子を駆動する回路を調査


   • T-104 の回路図が電網にないので、基板のパターンから関係部分を回路図化しました。





   • この回路の動作を説明します。


     1. 電源 ON すると [RELAY] が働いて接点が開きます


     2. この接点で (A)点を強制的に GND へ落としていたのが開放されます。


     3. R7 220kΩ を介して +12V が (A)点に印加されます。


     4. (A)点の電圧は IC15 で構成するシュミット回路で受け、7.5V 以上であれば ON して INH 端子を High レベルにします。


     5. INH 端子が High レベルになると MCU の [TC9124P] が動作を開始します。


3. (A)点の電圧を測ってみた


   • (A)点の電圧は 3.8V でした。 これではシュミット回路が ON しません。 7.5V 以上必要なのです。


   • 電圧を下げている要因を探るため、[R8] [D8] [Q2] [R21] を順に取り外してみましたが、(A)点の電圧が上がりません。


     • これだけ取り外すと [R7] 単独になるので、12V にならないとおかしいです。


     • あとは (A)ラインの基板パターン自体の抵抗が下がっているとしか考えられません。


     • 原因は Ni-Cd バッテリの液が基板に染み込み、基板の絶縁性が悪化と思います。


     • なお、この回路は R7 220kΩ、R21 100kΩ、R41 470kΩ とインピーダンスがかなり高く絶縁不良に弱いです。


   • こうなると、基板交換になりますが、製造から43年も経っているのでメーカにも無いと思います。


   • やむを得ないので、対策はできる範囲で騙し騙しやるしかないです。 状況に応じた合わせ込みというか。


4. R7 220kΩ の抵抗値を下げてみて実験


   • R7 に並列に 100kΩ を入れてみると、(A)点の電圧が 7.7V になって INH 端子が High になりました。


   • しかし、これでは余裕がありません。 R7 の抵抗値をもっと下げても回路的に問題なさそうです。


   • 最終的に R7 に並列に 10kΩ を入ると、(A)点の電圧が 10.8V になって 3V の余裕ができました。


   • 以上の実験結果より、(A)ラインの絶縁性が 100kΩ 程度に下がっていると推測できます。


5. 電源 ON/OFF 試験で結果確認


   • 10kΩを正式に取り付け、[D8] [Q2] [R21] は新品に交換してから試験しました。 右の写真は基板に付いていた部品です。


   • 短時間で ON/OFF を繰り返す ・・・ ＯＫ


   • 1時間間隔で ON/OFF を繰り返す ・・・ ＯＫ


   • 一晩置いて電源 ON ・・・ ＯＫ


   • 直りました！


   • なお、根本原因が Ni-Cd 充電池の液漏れで、あちこちに影響が出ているので、長期的に大丈夫かは疑問符が付きます。


6. 以上で直ったのですが、不可解な現象あり


   • 本機の受信周波数範囲のスペックは [76.1～89.9MHz] です。


   • ところが [76.0～89.9MHz] になったり [76.1～89.0MHz] になることがあります。 こうなっても、この範囲で正常に受信できます。


   • これは MCU のプログラムによるものなので修理は無理です。 バンド端だけの問題なので、発生してもそう支障はないと思います。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイント


   • FM フロントエンド以外の調整ポイントは以下です。 基本的に無調整回路を多く採用しているので、調整ポイントは少ないです。



     種別	調整ポイント	備考
     VR	VR1	METER ZERO OFFSET
     	VR2	METER MAX
     	VR3	IF 歪補正
     	VR4	MOD METER
     	VR5	OUTPUT LEVEL
     	VR6	VCO
     	VR7	PILOT CANCEL
     	VR8	CHANNNEL SEPA.
     	VR9	MUTING LEVEL
     IFT	T1	NARROW IF
     	T2	IF
     	T3
     	T4



2. 電圧チェック (VP)



   VP	実測値	判定
   +15V	+15.1V	〇
   -15V	-15.1V	〇
   +8V	+8.10V	〇
   +10V	+7.68V	〇



3. FM 受信部の調整



   手順	SSG出力	T-105 の設定	調整箇所	TP 及び調整値	備考
   1	-	MUTING : OFF FILTER : OFF MODE : MONO	-	-
   2	-	76.1MHz 受信	[フロントエンド] OSC コイル	VT 電圧 = 3.0V	OSC トラッキング調整
   3	-	89.9MHz 受信	[フロントエンド] OSC トリマ	VT 電圧 = 20.0V
   4	手順2と3を数回繰り返す
   5	76.1MHz 30dB mono 1kHz	76.1MHz 受信 SELECTIVITY = NORMAL	[フロントエンド] RF コイル×4 OSC Buffer コイル	S メータ = 最大	RF トラッキング調整
   6	89.9MHz 30dB mono 1kHz	89.9MHz 受信 SELECTIVITY = NORMAL	[フロントエンド] RF トリマ×4 OSC Buffer トリマ
   7	手順5と6を数回繰り返す
   8	83MHz 30dB mono 1kHz	83MHz 受信 SELECTIVITY = NORMAL	[フロントエンド] IFT	S メータ = 最大	IF 調整
   9	83MHz 90dB mono 1kHz	83MHz 受信 SELECTIVITY = NORMAL	T5 白コア	オーディオ出力 = 高調波歪最小	検波調整
   10			T5 黒コア	VR4 近くの TP 端子～GND 間電圧 = 0V
   11	手順9と10を数回繰り返す
   12	83MHz 20dB mono 1kHz	83MHz 受信 SELECTIVITY = NORMAL	VR1	S メータ = 20	S メータ調整
   13	83MHz 90dB mono 1kHz		VR2	S メータ = 90
   14	手順12と13を数回繰り返す
   15	83MHz 90dB mono 1kHz (100%)	83MHz 受信 SELECTIVITY = NORMAL	VR4	MODULATION メータ = 100%	M メータ調整
   16	83MHz 20/21dB mono 1kHz	83MHz 受信 SELECTIVITY = NORMAL	VR9	20dB で MUTING = ON 21dB で MUTING = OFF	MUTING レベル調整
   17	-	MUTING : ON FILTER : OFF MODE : STEREO	-	-
   18	83MHz 90dB stereo 1kHz L+R	83MHz 受信 SELECTIVITY = NORMAL	VR6	下の [VCO 調整手順] を参照	VCO 調整
   19			VR7	オーディオ出力 = 19kHz 成分最小	パイロットキャンセル調整
   20			[フロントエンド] IFT	オーディオ出力 = 高調波歪率最小	NORMAL stereo IF 歪補正
   			T2 T3 T4 VR3
   21	83MHz 90dB stereo 1kHz R/L		VR8	L/R ch. オーディオ出力 = 最小	セパレーション調整
   22	83MHz 90dB stereo 1kHz L+R	83MHz 受信 SELECTIVITY = NARROW	T1	オーディオ出力 = 高調波歪率最小	NARROW stereo IF 歪補正



   • VCO 調整手順



     手順	備考
     1	VR6 を反時計方向に回し切る
     2	VR6 を徐々に時計方向に回し、ディスプレイの [STEREO] 表示が点灯した位置を記録する
     3	VR6 を時計方向に回し切る
     4	VR6 を徐々に反時計方向に回し、ディスプレイの [STEREO] 表示が点灯する位置を記録する
     5	VR6 を [手順2] と [手順4] の中間に設定する



4. 調整結果


   • 調整ズレはほぼありませんでした。 使っている部品のグレードが高いのでしょう。


   • FM ステレオセパレーションなどは以下となりました。 優秀な数値です。



   項目	SELECTIVITY	L	R	単位
   ステレオセパレーション (1kHz)	NORMAL	53	56	dB
   	NARROW	23	23	dB
   パイロット信号キャリアリーク	NORMAL	-87	-83	dB
   オーディオ出力レベル偏差 (MONO)		0	-0.24	dB




---

使ってみました

1. デザイン


   • Accuphase デザインは高級感と気品があります。


   • ウッドケースが素敵で高級感あります。


   • フロントパネルの美しいシャンパンゴールドが眩しいです。


   • 周波数とメータ表示の主体は青緑色、動作表示は小さい赤です。


   • チューニングノブは削り出しで無垢のアルミで、重厚な操作感です。


   • チューニングノブを回すとピコピコという電子疑似音が鳴るオモシロイ仕組みがあります。


   • 操作ボタンやツマミは茶色が主体でシャンパンゴールドのパネルとマッチングが良いです。


2. 機能関連


   • S メータは電波強度を dBf で表示でき、かなり正確です。


   • もう1つのメータは [MULTIPATH] [MODULATION] に切り換えできます。


   • プリセットメモリは4局分で、かなり少ないです。


   • IF バンドは NORMAL/NARROW 切換ができます。


   • [FILTER] スイッチの機能は Hi-Blend です。


   • FM アンテナ入力に F 端子があります。 これが一番確実でシールド効果があります。


3. 性能・音質は優秀


   • 感度は良好です。 音質は素晴らしく良く、ゆったり奏でる感じです。


   • シンセサイザ方式チューナとしては初期の製品ですが、現在使ってみてもかなり良いチューナと感じます。



---

仕様ほか

1. ドキュメント


   • T-104 取扱説明書


   • T-104 カタログ


2. 仕様



   FM モノラル特性
   実用感度	11.2dBf/2.0uV
   S/N 50dB 感度	17.3dBf/4.0uV
   定在波比	1.5
   S/N 比 (65dBf/1mV 入力)	77dB
   高調波歪率 (65dBf/1mV 入力, ±75kHz 偏移, Normal)	100Hz：0.03% 1kHz：0.03% 6kHz：0.03% 10kHz：0.04%
   IM 歪率 (14kHz：15kHz＝1：1) (65dBf/1mV 入力, ±75kHz 偏移)	0.01%
   周波数特性	20Hz～15kHz +0 -0.5dB
   2信号選択度 (45dBf/100uV 入力)	Normal：50dB (400kHz) / 6dB (200kHz) Narrow：100dB (400kHz) / 20dB (200kHz)
   キャプチャーレシオ	1.5dB
   RF 相互変調	75dB
   イメージ妨害比	120dB
   スプリアス妨害比	100dB
   IF/2スプリアス・レスポンス	100dB
   AM 抑圧比 (65dBf/1mV 入力)	80dB
   サブキャリア抑圧比	80dB
   SCA 妨害比	80dB
   出力電圧 (±75kHz 偏移)	1.5V
   FM ステレオ特性
   感度	S/N 40dB：28.8dBf/15uV S/N 50dB：37.3dBf/40uV
   S/N (65dBf/1mV 入力)	75dB
   全高調波歪率 (65dBf/1mV 入力, ±75kHz 偏移, Normal)	100Hz：0.03% 1kHz：0.03% 6kHz：0.05% 10kHz：0.1%
   IM 歪率 (9kHz：10kHz＝1：1) (65dBf/1mV 入力, ±75kHz 偏移)	0.03%
   周波数特性	10Hz～15kHz +0 -0.5dB
   ステレオ分離度	100Hz：50dB 1kHz：50dB 10kHz：45dB
   ステレオ切替入力電圧	19.2dBf/5.0uV
   その他
   受信周波数範囲	76.1～89.9MHz
   同調方式	クォーツロック・フリケンシー・シンセサイザ方式 マニュアル：パルスチューニング メモリ：4局
   周波数確度	±0.002%
   出力インピーダンス	固定出力：200Ω 可変出力：2.5kΩ (最大)
   アンテナ	300Ωバランス、75Ωアンバランス
   メータ	信号強度計、マルチパス/モジュレーション切替式
   使用半導体	43Tr, 3FET, 42IC, 58D
   電源	AC100V, 50/60Hz
   消費電力	25W
   外形寸法	466(W)×188(H)×391(D)mm
   重量	14.1kg
   発売時期	1978年10月
   定価	250,000円




---
