DGL 検波
が特長の FM 専用シンセサイザチューナ
通電し、針は振れますがディスプレイに何も表示されず何の音もしませんでした。
| 発売時期 (年-月) |
型名 | 定価 (円) |
Analog Digital |
バンド | 検波方式 | 同調ノブ の有無 |
寸法 W×H×D (mm) |
質量 (kg) |
| 1973-09 | T-100 | 155,000 | A | FM/AM | Ratio | ○ | 445×160×355 | 14.0 |
| 1974-05 | T-101 | 110,000 | A | FM | Ratio | ○ | 455×152×355 | 11.1 |
| 1978-10 | T-104 | 250,000 | D | FM | QR | ○ | 466×188×391 | 14.1 |
| 1979-01 | T-103 | 150,000 | A | FM | QR | ○ | 445×128×370 | 10.0 |
| 1980-10 | T-105 | 120,000 | D | FM | QR | ○ | 445×128×370 | 8.4 |
| 1984-01 | T-106 | 145,000 | D | FM/AM | DGL | ○ | 466×153×385 | 9.0 |
| 1985-07 | T-107 | 99,800 | D | FM | DGL | × | 445×107×330 | 5.8 |
| 1990-03 | T-11 | 120,000 | D | FM | DGL | ○ | 445×95×325 | 9.3 |
| 1990-04 | T-108 | 120,000 | D | FM | DGL | ○ | 475×115×351 | 9.4 |
| 1993-12 | T-109 | 150,000 | D | FM | Advanced DGL | ○ | 475×140×402 | 9.5 |
| 1999-05 | T-109V | 170,000 | D | FM | Advanced DGL | ○ | 475×140×402 | 9.5 |
| 2005-07 | T-1000 | 280,000 | D | FM | Advanced DGL | ○ | 465×140×402 | 11.8 |

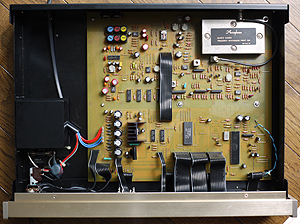

ワンボードでスッキリした綺麗な構成の基板です。
| メーカ | IC | 機能 |
| JRC | NJM2904D | Single-Supply Dual Operational Amplifier |
| NJM4559DF | Dual Operational Amplifier | |
| NEC | uPC1198H | FM IF Amplifier |
| SANYO | LA1222 | FM IF Amplifier |
| LA3410 | VCO Non-Adjustable PLL FM MPX | |
| TI | NE5532P | Dual Low-Noise Operational Amplifier |
| TOSHIBA | TA7130P | FM IF Amplifier and Detector |
| TA7302P | FM IF Amplifier | |
| TA7310P | OSC & Mixer | |
| TC4025BP | Triple 3 Input NOR Gate | |
| TC4584BP | Hex Schmitt Trigger | |
| TC40H004P | Hex Inverter | |
| TC40H386P | Quad 2-Input Exclusive OR Gate | |
| TC9147BP | Static FM/MW/LW 3 Bands Digital Tuning System | |
| TD6104P | ECL Prescaller for FM | |
| TD6301AP | Static Driver for LED/LCD Receiving Frequency Display |

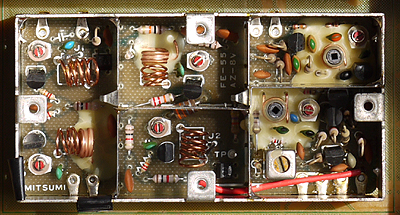

6連バリキャップで豪華
な構成です。

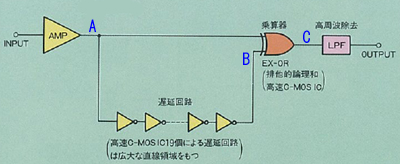

DGL 検波は右のような回路です。

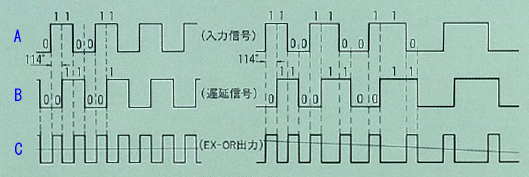

右のタイムチャートは回路図の A, B, C 点の波形例を示します。
| AREA | E1 | E2 | 備考 |
| J | 0 | 0 | Japan |
| E | 1 | 0 | Europa |
| U | 1 | 1 | USA |
| 部品番号 | 交換前 | 交換後 | 備考 |
| C117 | 470uF/6.3V (105℃) | 470uF/16V (105℃) | 電解コンデンサ |

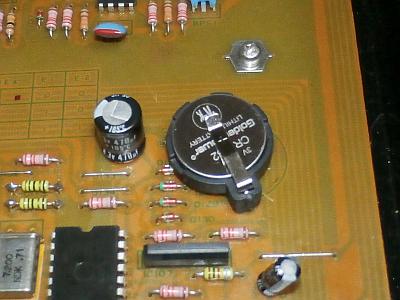

メモリバックアップ用タブ付き CR2032 のタブが外れて故障していました。

| 種別 | 調整ポイント | 備考 |
| VR | VR1 | NARROW GAIN |
| VR | VR2 | S-METER MIN |
| VR | VR3 | S-METER MAX |
| VR | VR4 | MUTING LEVEL |
| VR | VR5 | SEPARATION |
| IFT | T1 | 2nd IF (2.4MHz) |
| IFT | T2 | T-METER NULL |
| VP | 標準値 | 実測値 | 判定 | 備考 |
| [78M05] OUT | +5.6V | +5.64V | 〇 | デジタル系 |
| [78M15] OUT | +15V | +15.0V | 〇 | アナログ系 |
| Q101-E | +24V | (未測定) | - | VT 電源 |
| 手順 | SSG出力 | T-107 の設定 | 調整箇所 | TP 及び調整値 | 備考 |
| 1 | - | MUTING : OFF FILTER : OFF SELECTIVITY : NORMAL |
- | - | |
| 2 | - | 76MHz 受信 | [フロントエンド] OSC コイル |
J138 電圧 = 3.0V | OSC トラッキング調整 |
| 3 | - | 90MHz 受信 | [フロントエンド] OSC トリマ |
J138 電圧 = 20.0V | |
| 4 | 手順2~3を数回繰り返す | ||||
| 5 | 83MHz 30dB 無変調 |
83MHz 受信 | [フロントエンド] RF トリマ×4 OSC Buffer トリマ |
S メータ = 最大 | RF トラッキング調整 |
| 6 | [フロントエンド] IFT |
IF 調整 | |||
| 7 | 83MHz 90dB 無変調 |
T2 | IC15(NJM2904)-5pin 電圧 同調点検出の真ん中に合わせる |
同調点調整 | |
| 8 | T1 | [TA7310P] 7pin 波形 = 最大 オシロスコープで観測 |
2nd IF 調整 | ||
| 9 | 83MHz 60dB 無変調 |
- | S メータ = 記録 | NARROW GAIN 調整 | |
| 10 | 83MHz 60dB 無変調 |
83MHz 受信 SELECTIVITY : NARROW |
VR1 | S メータ = 手順9と同一 | |
| 11 | 83MHz 90dB stereo 1kHz L+R |
83MHz 受信 SELECTIVITY : NORMAL |
[フロントエンド] IFT |
オーディオ出力 = 高調波歪最小 | stereo IF 歪補正 |
| 12 | 83MHz 90dB stereo 1kHz R/L |
VR5 | オーディオ出力 (L/R) = 最小 | セパレーション調整 | |
| 13 | 83MHz 19dB 無変調 |
VR2 | S メータ = 30dBf | S メータ調整 75Ωの場合、dBf≒dBuV+11 |
|
| 14 | 83MHz 89dB 無変調 |
VR3 | S メータ = 100dBf | ||
| 15 | 手順13~14を数回繰り返す | ||||
| 16 | 83MHz 21dB mono 1kHz |
83MHz 受信 MUTING : ON |
VR4 | MUTING = ON/OFF 閾 | MUTING レベル調整 |
| 項目 | SELECTIVITY | stereo/mono | L | R | 単位 |
| ステレオセパレーション (1kHz) | NORMAL | stereo | 52 | 52 | dB |
| NARROW | 23 | 22 | dB | ||
| 高調波歪率 (1kHz) | NORMAL | mono | 0.049 | % | |
| stereo | 0.081 | % | |||
| NARROW | mono | 0.54 | % | ||
| stereo | 0.74 | % | |||
| パイロット信号キャリアリーク | NORMAL | stereo | -81 | -81 | dB |
| オーディオ出力レベル偏差 (1kHz) | NORMAL | mono | 0 | +0.03 | dB |

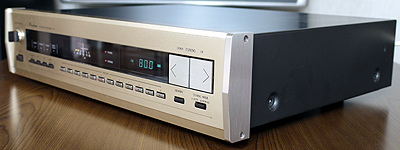

Accuphase デザインが秀逸です。
特に正面から見た時の豪華さに惚れ惚れします。

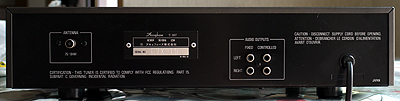

アンテナ端子は簡易 F 端子なので、妨害電波の混入を阻止できます。

| 発売時期 | 1985年7月 |
| 定価 | 99,800円 |
