Accuphase T-109

Accuphase T-109 がやってきた！

2013年8月31日、 Accuphase T-109 を沖縄の T さんより、研究用にお借りしました。 定価15万円 の高級機です。 中古でも高価なので、なかなか入手に踏み切れないマシンです。

Advanced DGL 検波 が特長の FM 専用シンセサイザーチューナです。

この T-109 の後継機として定価17万円の T-109V がありますが、おそらく何にも変わらないと思われ、T-109 のほうがお買い得です。

一般の方のイメージは「高級機＝高感度」と思いますが、オーディオの世界ではこれは当てはまりません。 「高級機＝高音質」に重点が置かれているので、感度はむしろ程々です。 ですから、こういう高級機を使うには、強電界でマルチパスが極小の最良の環境が必要です。

---

程度＆動作チェック

1. 修理依頼者のコメント


   • 音声は出るが常にノイズ混じります。 (電波状況に依らない)


   • 感度が悪いです。


2. 外観


   • 全体的にかなり綺麗です。


   • よくよく見ると浅い擦り傷が数箇所ありますが、それほど目立たないです。


3. 電源 ON してチェック


   • ランプ切れはなく、全ての表示が正常で、輝度も新品同様です。 全ての操作が正常です。


   • 我が家の 90dB 近い強電界、マルチパス：ゼロの状態で受信する限りは、S メータもフルに振れ、ちゃんとステレオになります。


   • 音がピークになる辺りで、ジッジッというクリッピング歪のようなものを感じます。


     • これを検証するために、FM 標準信号発生器より 83MHz/90dB の電波を発生させ T-109 で受信してみました。 T-109 の IF は NORMAL (WIDE) です。


     • 変調度 100% まではほぼ正常の 1kHz 正弦波の波形が、変調度 133% では右のように正弦波ではなくなり歪率 25% に劣化し、S/N も 40dB 以下に劣化しています。


     • 変調度が低い時は素晴らしい音ですが、100% を超える辺りからこの現象となるようです。 耳だけでチェックした時の「音がピークになる辺りで」という感じがピッタリ当てはまります。


     • これを調整または修理で回復する必要があると判りました。


   • 上記のように音の不具合ありますが、ゾクッと身震いするほどの S/N の良い生々しい音の出かたで、修理および再調整により超高音質になる予感がします。



---

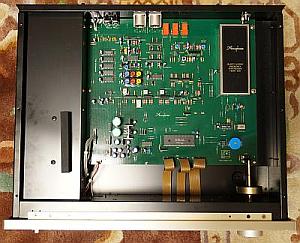

カバーを開けてみました

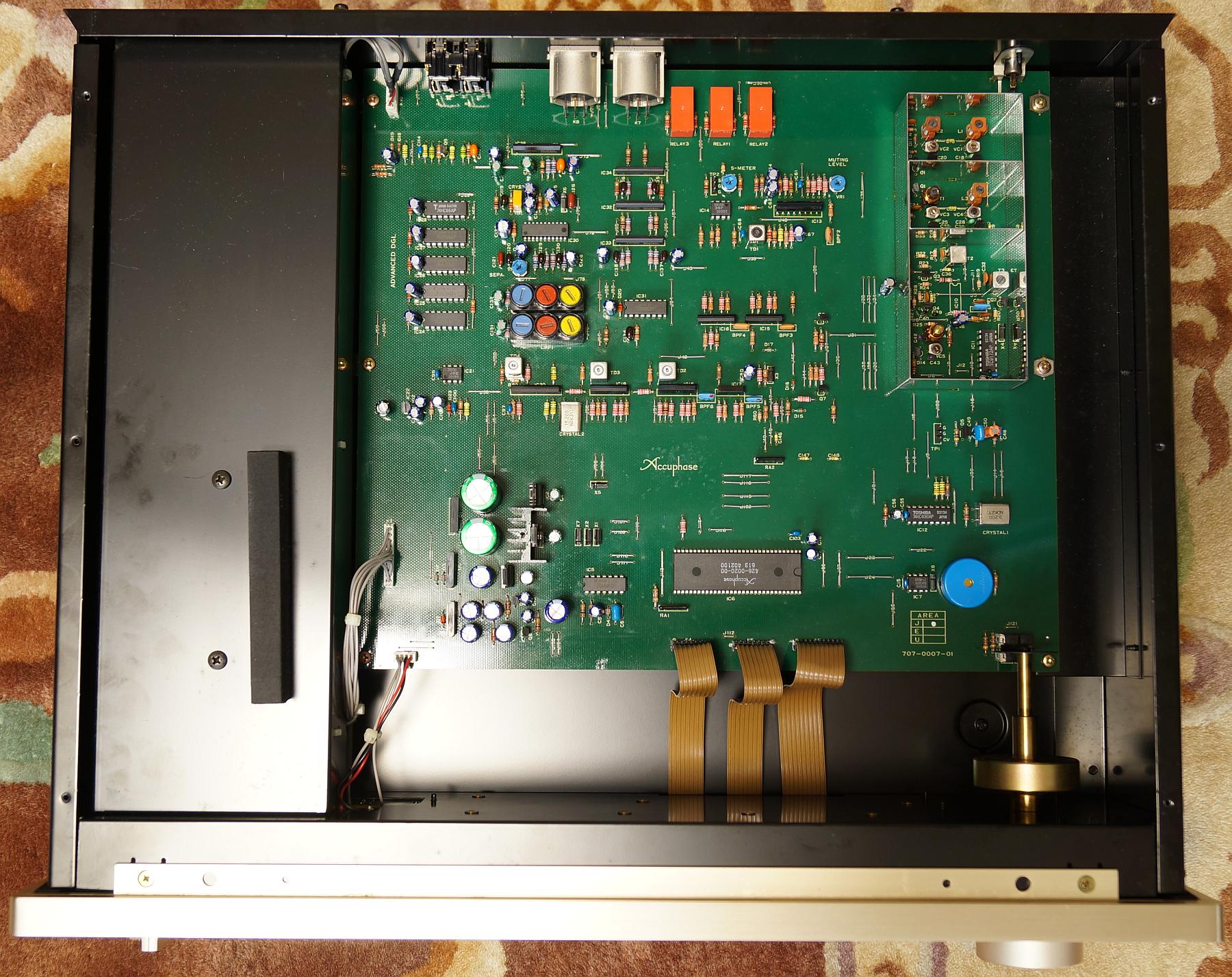

1. 基板の作りは非常に良いです。 写真をクリックするとフロントエンドのカバーを外した拡大写真を表示できます。


   • 1ボードでスッキリした綺麗な構成の基板です。


   • 底板が外れるので、部品交換など、メンテナンス性が良いです。


   • 基板の左側に黒い大きなボックスがあります。 何か素晴らしい基板が入っているのかな？と調べてみると、ごく普通の電源トランスが1個入っているだけでした。 このボックスはただの ミテクレ です。


   • 以下の IC を使用して合理化が図られています。



     メーカ	IC	機能
     Accuphase	426-0020-00	MCU
     AKM	AK93C45	8Kbit Serial CMOS EEPROM
     JRC	NJM79M12A	3-Terminal 0.5A Negative Voltage Regulator (-12V)
     	NJM360D	高速コンパレータ
     	NJM2904D	Single-Supply Dual Operational Amplifier
     NEC	C2531CS	Dual FET
     	uPC24M05	3-Terminal Low Dropout Voltage Regulator (+5V)
     	uPC24M12	3-Terminal Low Dropout Voltage Regulator (+12V)
     	uPC4570HA	Dual Ultra Low-Noise, Wideband, Operational Amplifier
     SANYO	LA3401	VCO Non-Adjustable PLL FM MPX
     TOSHIBA	TA7060AP	FM IF Amplifier
     	TA7302P	FM IF Amplifier
     	TA7310P	OSC & Mixer
     	TA8129Z	FM IF System (Differential Peak Detection)
     	TC4053BP	Single 8-Channel Multiplexer/Demultiplexer
     	TC4584BP	Hex Schmitt Trigger
     	TC74HC04AP	Hex Inverter
     	TC74HC14AP	Hex Inverting Schmitt Trigger
     	TC74HC86AP	Quad Exclusive OR Gate
     	TC74HC4060AP	14-stage binary ripple counter with oscillator
     	TC9172AP	High Speed PLL with Built-In Prescaler



   • 使用 IC のロット番号より、この T-109 は1995年製と判明しました。


2. FM フロントエンド


   • 独立したフロントエンドではなく、チューナ基板上に構成されています。 シールドケースを配置し、高級感を醸し出しています。


   • シールドケース内には、ユニフェーズ CF (UCF) を1個と、PLL コンパレータ (TC9172AP) が内蔵されています。


   • 以下の5連バリキャップ構成です。 同調部は全て2点トラッキング調整できます。

     (ANT)→[同調]→[同調]→[FET]→[同調]→[同調]→①→[Balanced Mxer (Dual FET IC)]→[IFT]→[FET]→[CF]→(IF)
     [OSC 同調 (TR)]→①


3. FM IF 部


   • NORMAL (WIDE) 時は以下の構成です。

     (FE)→[FET]→②→③→[UCF]→[TA7060AP]→[UCF]→[TA7302P]→[IFT]→[TA7302P]→[IFT]→[TA7310P]→[IFT]→(DET)


   • NARROW 時は上記の②～③間に以下の構成が挿入されます。

     ②→[CF]→[TA7060AP]→[CF]→[TA7060AP]→③


   • S メータ＆同調点検出用の専用 IF 部があります。

     (FE)→[FET]→[CF]→[TA8129Z][IFT]→[NJM2904D]→S Meter / Muting


     • TA8129Z にはクォードラチュア検波部があり、T メータ出力は 9～13pin 間 (R42 両端) です。 IFT の TD1 で調整します。


     • 同調点検出出力は 7pin です。


4. Advanced DGL 検波部

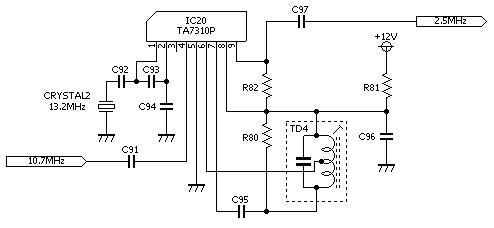

   • DGL とは Differential Gain Linear の略です。 DGL 検波の前に 10.7MHz の IF 周波数を [TA7310P] で 2.5MHz にダウンコンバートします。 右の回路図はダウンコンバート部です。


     • [TA7310P] と [13.2MHz クリスタル発振子] で 13.2MHz - 10.7MHz = 2.5MHz としています。


     • 製品カタログには 2.4MHz となっているので、生産ロットのどこかで 2.5MHz に仕様変更されたのだと思います。


     • クリスタル発振子を使っているので（ほぼ）無調整回路となっています。


     • KENWOOD や Pioneer のチューナではダウンコンバート後に急峻な LPF を入れているのですが、T-109 ではそのような LPF がないのに、デジタル処理に適した綺麗な波形（方形波）が得られています。

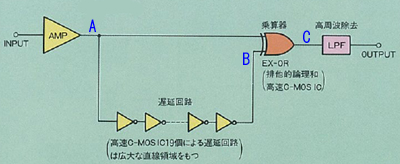

   • DGL 検波は右のような回路です。


     • CMOS IC の遅延特性を利用し、位相角0度の信号と位相角114度の信号 (いずれも 2.5MHz) を EX-OR した結果を積分して AF 信号を再生します。


     • 以上のため、全くの無調整回路となっています。


     • 原理的にパルスカウント検波そのものです。 TRIO/KENWOOD, Pioneer のパルスカウント検波より一歩進んだ回路と言えます。


     • T-109 のカタログの写真では、ディレイラインに使われるのは [74HC04] だけですが、今回の T-109 では最初の部分が [74HC14] に変更されており、[74HC14]×9＋[74HC04]×12＋[74HC86]×3＝全部で24段 となっていました。 生産ロットのどこかで仕様変更されたのだと思います。

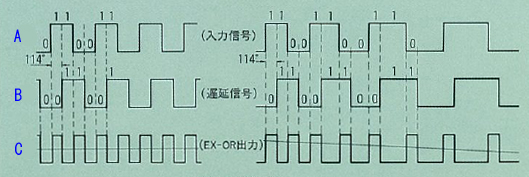

     • 右のタイムチャートは回路図の A, B, C 点の波形例を示します。


     • タイムチャートの左は無変調時の場合で、右は変調されている場合です。


     • TRIO/KENWOOD, Pioneer のパルスカウント検波ではワンショットマルチを使うので、ノイズが多い微弱電波では、このワンショットが誤動作を起こし、歪が大幅に増大しますが、DGL 検波では誤動作しません。 微弱電波もそれなりに検波します。


   • [Advaced DGL] と [DGL] の違い


     • DGL 検波の前に高速コンパレータ (NJM360D) があるのが [Advanced DGL] で、無いのが従来の [DGL] です。


5. MPX 部


   • [LA3401] で構成します。 VCO は 456kHz のセラロック発振子を使った無調整回路になっています。


   • この部分の調整はセパレーション調整だけです。


6. メモリバックアップ


   • [AK93C45] の 8Kbit Serial CMOS EEPROM で実現します。


   • EEPROM なので電源を切っても記憶は永久に保存されます。



---

リペア：変調度 100% を超えると急激に高調波歪が増加する

1. IF NORMAL 受信時に、音がピークになる辺りで、ジッジッというクリッピング歪のようなものを感じる。


   • FM 標準信号発生器より電波を絞って入れてみると、50dB 以下あたりから大幅に S/N が劣化するのが確認できました。 T さんが「感度が悪い」とレポートされているのと合います。

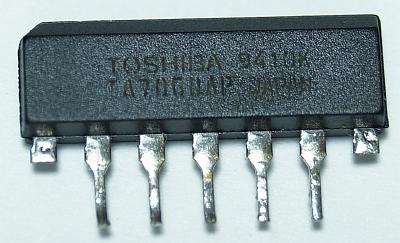

   • 調査の結果、IF NORMAL 増幅部の1段目である IC17 TA7060AP の故障と判明しました。 右の写真が故障していた TA7060AP です。 通常の TA7060AP は 5pin ですが、これは 7pin パッケージに入っている特殊型です。 (最初と最後の pin が使われていない。)


   • 4pin, 5pin 共に +12V になってしまい、IC17 に全く電流が流れないのと同じ状態となります。


   • IC17 の 3pin (GND) の配線が外れたのと同じ状態です。 ハンダクラックかとも思い調べましたが、IC17 の故障でした。


   • 手持ちの TA7060AP と交換して直りました。 歪感は完全に消滅し、高音質が蘇りました。


2. 上記修理後の動作チェックで [MUTE] [9] [11] [13] [15] ボタンが動作しない現象が出ました。


   • 上記の修理前には確かに動作していたのに、なぜか5個のボタンが動作しません。


   • 上記の5個のボタンの接点はマトリックス配線されており、片方の接点が共通です。 この共通接点は Accuphase 426-0020-00 チップの 62pin に入力されます。


   • 調査の結果、Accuphase 426-0020-00 チップの 62pin～GND 間が70Ω程度の直流抵抗になっており、IC 内部で故障していました。


     • これは、もう IC を交換するしか手段がありません。 諦めるしかないです。


     • このままでも、[MUTE] OFF ができないのと、[9] [11] [13] [15] ボタンでのプリセットができないだけなので、それほど問題なく使えます。


     • フロントパネルから5個のボタン操作ができませんが、おそらく、リモコン操作では問題なく動くと思います。


   • 故障部位は TA7060AP と別の箇所で、全く触っておらず、なぜ故障に至ったか不明です。 今回の修理以前より故障しかかっていたのかもしれません。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイント


   • FM フロントエンド以外の調整ポイントは以下です。 T-109 は無調整回路を多用しているので、調整ポイントは少ないです。



   種別	調整ポイント	備考
   VR	VR1	MUTING LEVEL
   	VR2	S-METER
   	VR3	SEPARATION
   IFT	TD1	T-METER NULL
   	TD2	IF DISTORTION 1
   	TD3	IF DISTORTION 2
   	TD4	2nd IF (2.5MHz)



2. 電圧チェックポイント (VP)


   • 電圧の実測値は正常でした。



   VP	標準値	実測値	判定	備考
   J56 (IC1-OUT)	+12V	+12.0V	〇	アナログ系
   J50 (IC2-OUT)	-12V	-11.8V	〇
   J111 (IC3-OUT)	+5V	+4.97V	〇	デジタル系
   J103	+25V	(未測定)	-	VT 元電源
   J104	-22V	(未測定)	-	FL



3. FM 受信部の調整



   手順	SSG出力	T-109 の設定	調整箇所	TP 及び調整値	備考
   1	-	SELECTIVITY : NORMAL METER : SIGNAL FILTER : OFF MUTING : OFF MONO : OFF	-	-
   2	-	76MHz 受信	[FE] L4	TP1 CV～G 間電圧 = 1.15V (実測値)	OSC トラッキング調整
   3	-	90MHz 受信	[FE] VC5	TP1 CV～G 間電圧 = 17.5V (実測値)
   4	手順2～3を数回繰り返す
   5	76MHz 30dB 無変調	76MHz 受信	[FE] L1 L2 T1 L3	TP2 S～G 間電圧 = 最大	RF トラッキング調整
   6	90MHz 30dB 無変調	90MHz 受信	[FE] VC1 VC2 VC3 VC4
   7	手順5～6を数回繰り返す
   8	83MHz 30dB 無変調	83MHz 受信	[FE] T3	TP2 S～G 間電圧 = 最大	IF 調整
   9	83MHz 90dB 無変調		TD1	R42 両端電圧 = 0±20mV R42 は C61 のすぐ左の 5.1kΩ	FM 同調点調整
   10			TD4	J56 波形 = 最大 オシロスコープで観測	2nd IF 調整 ピークがわかり辛いので パスしてもよい
   11	83MHz 90dB stereo 1kHz L+R	83MHz 受信 MUTE : ON	TD2 TD3	オーディオ出力 = 高調波歪最小	stereo IF 歪調整
   12	83MHz 90dB stereo 1kHz R/L		VR3	オーディオ出力 (L/R) = 最小	セパレーション調整
   13	83MHz 100dB 無変調		VR2	S メータ = 5 (フル)	S メータ調整
   14	83MHz 20dB mono 1kHz		VR1	MUTING = ON/OFF 閾	MUTING レベル調整



4. 調整結果


   • ステレオセパレーションなどは以下となりました。 良好な数値です。


   • ステレオ受信時の高調波歪率は 0.06% 程度と極少でした。 これは IF 部と検波部の性能が良い証拠です。 やはり高級チューナです。



   項目	SELECTIVITY	stereo/mono	L	R	単位
   ステレオセパレーション (1kHz)	NORMAL	stereo	51	57	dB
   パイロット信号キャリアリーク	NORMAL	stereo	-82	-80	dB
   オーディオ出力レベル偏差 (1kHz)	NORMAL	mono	0	0	dB




---

使ってみました

1. フロントパネル

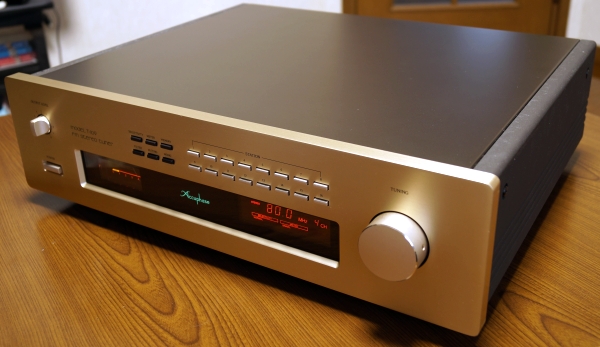

   • やはり Accuphase です。 デザインが秀逸です。 特に正面から見た時の豪華さに惚れ惚れします。


   • フロントパネルはアルミ材で、厚みが 15mm とぶ厚く、ヘアラインの眩しいシャンパンゴールドが上品で豪華です。


   • サイド板はアルミ材でできた飾り板で、黒の樹脂塗装がされています。 サイドウッドより好感が持てます。


   • [Accuphase] の文字はアイスブルー色、その他の表示はオレンジ色が主体で高級感を感じる表示です。 少し怪しい感じさえします。


   • 巨艦に属するチューナです。 シンセサイザ方式チューナとしては大きさが最大級です。 T-109 とペアになるアンプとデザイン/サイズを合わした結果と思います。


2. リアパネル他


   • リアパネルの端子は [ANTENNA] [BALANCED OUTPUT (FIXED)] [UNBALANCED OUTPUT (FIXED)] [UNBALANCED OUTPUT (CONTROLLED)] [AC100V 入力] です。


     • [ANTENNA] 端子は F 端子なので、妨害電波の混入を阻止できます。


     • [BALANCED OUTPUT (FIXED)] は XLR 端子です。


     • [UNBALANCED OUTPUT (FIXED)] [UNBALANCED OUTPUT (CONTROLLED)] は通常の RCA 端子です。 これらの端子は金メッキされています。


     • [UNBALANCED OUTPUT (CONTROLLED)] の出力レベルはフロントパネルの [OUTPUT LEVEL] ボリュームで可変できます。


   • 筐体には十分な剛性があります。 天板はぶ厚いです。


   • 底板にもしっかりした黒の塗装がしてあり、手抜きはありません。


3. 機能関連


   • [STATION] メモリは16局分あり十分です。


     • シフト操作不要でワンタッチ選局ができるので使いやすいです。


     • 周波数だけでなく、NORMAL/NARROW などの設定情報も一緒に記憶されます。


   • ステーションメモリボタンの左側に6つの機能ボタンがあります。


     • [SELECTIVITY] ボタンで IF BAND NORMAL/NARROW 切換できます。 NORMAL というのは一般的な WIDE と同じです。 通常は NORMAL で使います。


     • [METER] ボタンでメータを SIGNAL/MULTIPATH に切換できます。


     • [MEMORY] ボタンでプリセットできます。


     • [FILTER] ボタンで高域雑音の FILTER OFF/ON が切り換えできます。 通常は OFF で使います。


     • [MUTE] ボタンで MUTE ON/OFF を切り換えます。 通常は ON で使います。


     • [MONO] ボタンでステレオ放送を強制的にモノラル受信することができます。 通常は OFF で使います。


   • 中級機やローコスト機に当たり前のようにある次の機能がありません。 2世代前の T-107 には1と5の機能があります。 T-107 の S メータは電波レベルを dB 換算で表示します。


     1. 自動的に周波数を更新して受信可能な放送局をサーチする [スキャン] 機能がありません。


     2. [プログラム] などの留守録対応機能がありません。 [Last One Play] 機能はあるので、電源 OFF 直前に選局していた放送局を電源 ON 時に受信することは可能です。


     3. 録音機の録音レベル調整に役立つ [REC CAL] 機能がありません。


     4. 変調度レベル表示機能がありません。


     5. 電波レベルを dB 換算で表示する機能がありません。 S メータは安物チューナの振れ方と大して変わりません。


4. 評価


   • 豪華なデザインが圧倒的です。 強大な存在感があります。


   • 放送局のモニタ機材のような、動作の安定感があります。


   • 無調整回路による経年変化に強い構成であることが安心感につながります。


   • 生々しい素晴らしい音質！！！


     • 歪感の非常に少ない嫌味の無い高解像度の音です。


     • 音に安定感があります。


     • 低域の音も豊富に出ます。



---

仕様ほか

1. ドキュメント


   • T-109 取扱説明書


   • T-109 カタログ (日本語)


   • T-109 カタログ (英語)

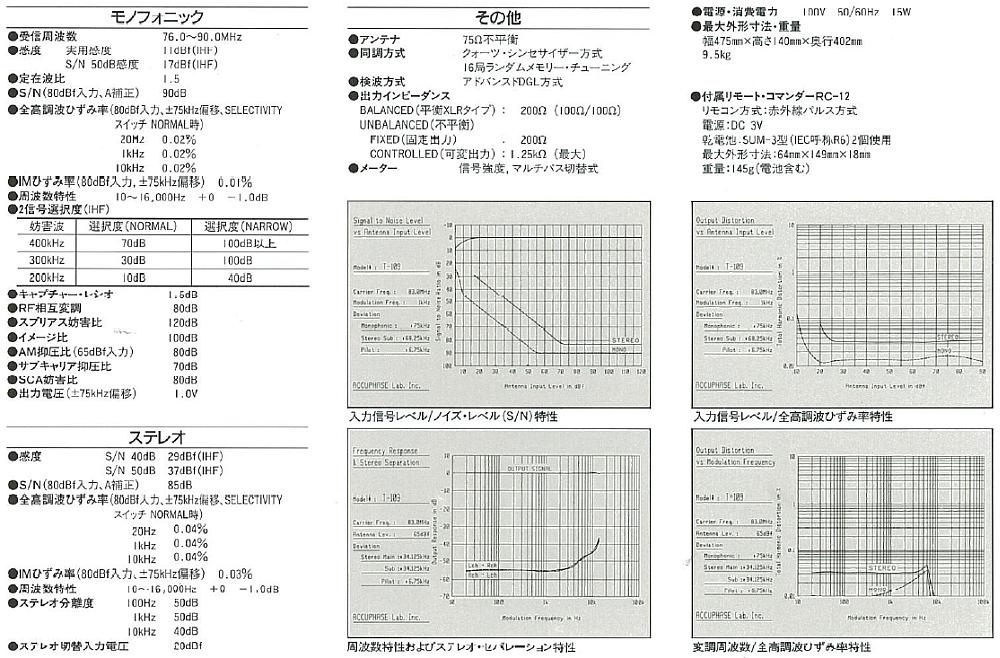

2. 仕様


   • 一般のチューナではチャンピオンスペックを表示しますが、 Accuphase では 保証特性 と言っています。


   • チャンピオンスペックは特定の1台を厳密に調整した結果のスペックなので、量産機全部がそのスペックが出る訳ではありません。 チャンピオンスペックは参考スペックなのです。


   • 保証特性とは、このスペック以上であることを保証します・・・の表示です。 信頼性に重きをおく業務機のようなスペック表示です。


   • 一般の方にはスペックが低いかのように誤解されがちですが、そういうことはありません。






   その他
   発売時期	1993年12月
   定価	150,000円




---
