DENON TU-500

DENON TU-500 が到着

2023年6月21日、東京都日野市の N さんより DENON TU-500 の修理依頼品が到着しました。

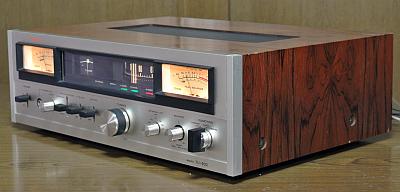

5連バリコン搭載 FM 専用高級チューナ です。

---

程度＆動作チェック

1. 修理依頼者のコメント


   • 2013年10月に中古で購入しました。


   • 2013年12月に雑音が出るようになり、修理業者で検波回路のコンデンサ交換 (10個) 、可変出力ボリウムのクリーニングを実施。


   • 2014年10月に右側の音が出なくなり、修理業者でオーディオ回路のトランジスタ交換 (11個) を実施。


   • 直近、メータの振れが無くなるとともに、両チャンネルの音声がかなり歪むようになりました。


   • デザインの雰囲気が気に入っている機種ですので、できれば修理して使い続けたいと思っております。


2. 外観


   • 製造シリアル番号は [112667] で、電源コードの製造マーキングより [1974年製造品] とわかりました。 半世紀物ビンテージ！


   • キズやスレはあるのですが全体的には綺麗と思える美しさを保っています。 ウッドケース付きで美しいデザインです。


   • [同調] ノブに回転ガタつきがあります。 また、前後方向の遊びも大きいです。


3. 電源 ON してチェック


   • ランプ切れはありません。 周波数ダイヤルの動きはスムーズです。 各種スイッチの動作も正常そうです。


   • [TUNING] ノブを回すと周波数の低い部分でガサゴソという雑音が出ます。 バリコン軸にサビが出ていると思います。


   • [S メータ] のピークと [T メータ] のセンタが合いません。 調整ズレしています。


   • 到着時では、L チャンネルの音量レベルが低く、R チャンネルの半分以下でした。


     • 修理依頼者がこの状態で聴いていたのなら、音に大きな違和感があったと思います。


     • チューナにして珍しく、[BALANCE] ボリュームがあります。 下のように [NULL BALANCE 調整] したら直りました。


     • [BALANCE] ボリュームを押しながら回して [右側 VU メータ] (NULL BALANCE) の振れがゼロになるよう調整します。


   • [STEREO] ランプは点灯しますが、ステレオ感が弱いです。


   • 修理依頼者コメントの [メータの振れが無くなるとともに、両チャンネルの音声がかなり歪む] について


     • メータの振れは [NULL BALANCE 調整ミス] と思います。


     • 音の歪感はなく、時報の音も綺麗です。 おそらく、修理依頼者宅でマルチパス妨害が発生しているような気がします。


     • マルチパス妨害があると時報の音が歪みます。 再調整するとマルチパス妨害に少し強くなると思います


     • 根本的には修理依頼者宅のアンテナやその配線を見直す必要があると思います。


4. カバーを開けてチェック


   • 周波数ダイヤルの部分だけ既に LED 照明化されていました。 その他の部分はフィラメントランプのままです。


   • [PS 基板] には年代物のチューブラ電解コンデンサが使われています。 交換したほうがよいです。


   • [PS 基板] のトランジスタの足が真っ黒でマイグレーションが発生しています。 いずれ故障に至るので交換したほうがよいです。


   • [MPX 基板] 上の [HA1156] の足は綺麗でしたが、この IC はマイグレーションが発生しやすいです。 対策したほうがよいです。



---

カバーを開けてみました

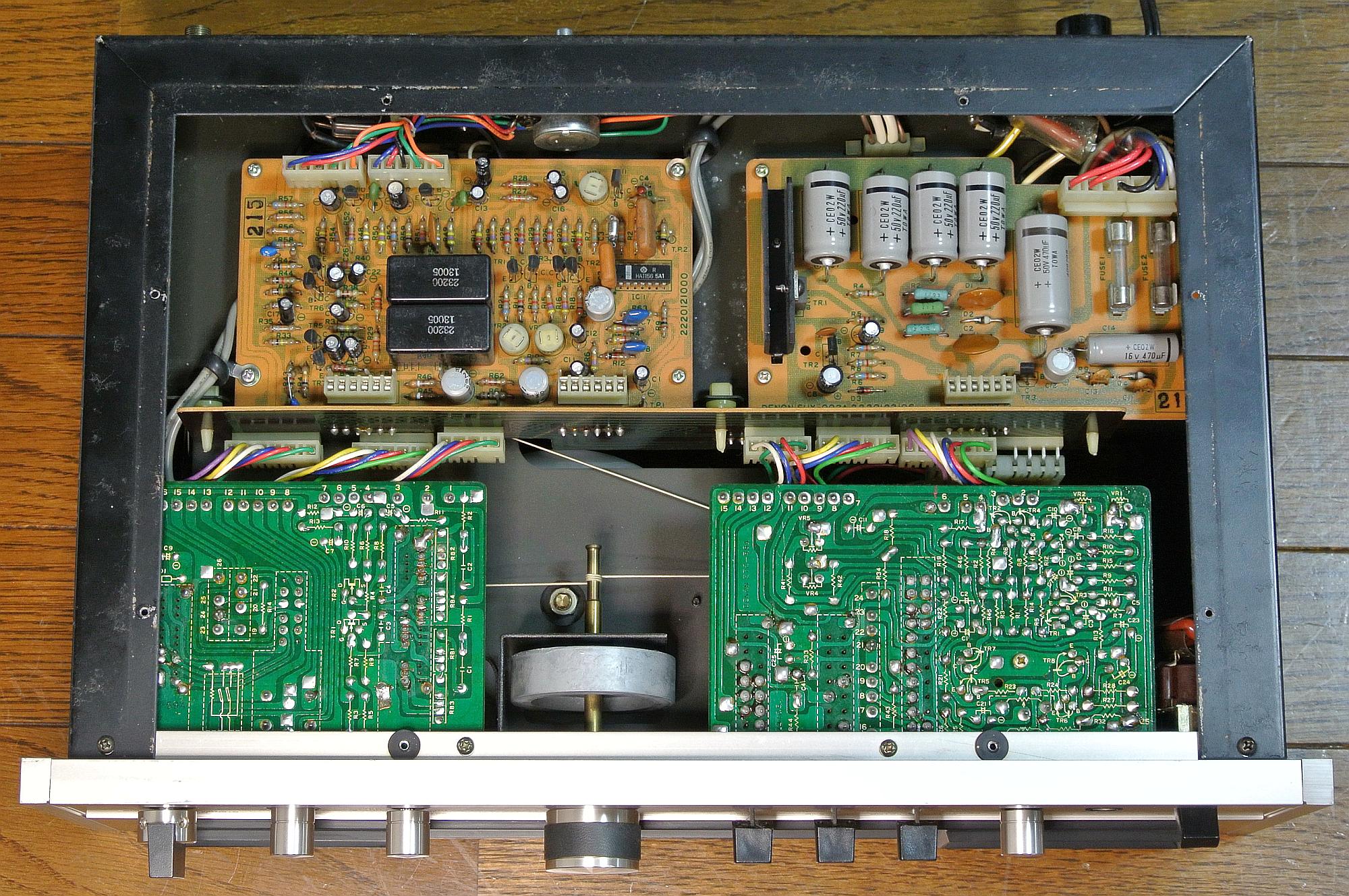

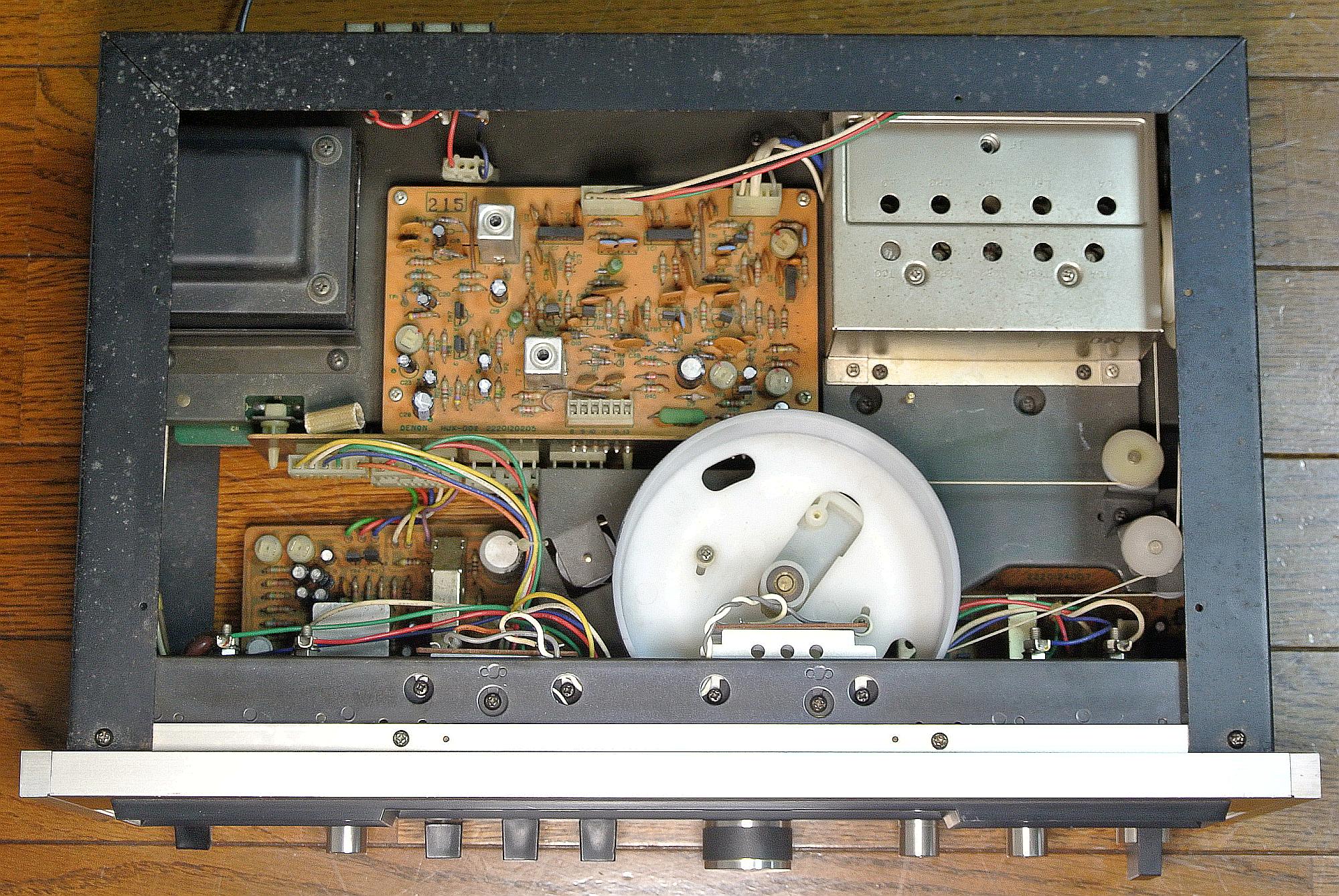

1. 左の写真は表側から見た筐体内部、右の写真は裏側から見た筐体内部です。 写真をクリックすると拡大写真を表示できます。


   • 左の写真で、金属カバーで覆われているのは [FE (フロントエンド)] で、その左にあるのが [IF 基板] です。


   • 左の写真で、丸い周波数ドラムの左にあるのが [SW(L) 基板]、右にあるのが [SW(R) 基板] です。


   • 右の写真で、リア側にあるのが、左から [MPX 基板] [PS 基板] です。


   • 右の写真で、フロント側にあるのが、左から [SW(R) 基板] の裏側、[SW(L) 基板] の裏側です。

     　


   • 左右の [VU メータ] には高級そうな大型メータが使われています。


   • IC を使用して合理化が図られています



     メーカ	IC	機能
     HITACHI	HA1156	PLL FM Stereo Demodulator
     TOSHIBA	TA7060AP	FM IF Amplifier
     	TA7061AP	FM IF Amplifier



2. メンテナンスのための分解について


   • [EXT. INPUT] [MULTIPATH] のコネクタを外して多くのネジを外すと外枠が外れます。 (左の写真)


     • この状態にしてから各基板のコネクタ接続を外すと基板を取り外すことができます。 メンテナンス性は良いです。

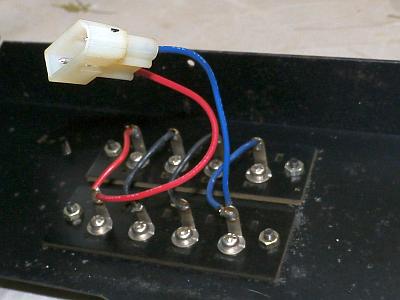

   • 変なの見つけました。 [EXT. INPUT] コネクタの GND が取られていないのです。 (右の写真)


     • ここにはアンプのスピーカ出力を接続して、TU-500 を VU メータとして使うことを想定しています。


     • GND はオーディオ RCA 端子の GND で代用しているようです。


     　


3. フロントエンド


   • 5連バリコンで以下のしっかりした構成です

     [アンテナ]→[同調]→[Dual Gate FET]→[同調]→[同調]→[同調]→①→[Mxer (Dual Gate FET)]
     [OSC 同調 (TR)]→①


4. IF 部


   • 以下の構成です。

     (FE)→[CF201]→[TA-7060]→[TR]→[CF202]→[TA7061AP]→[CF203]→[CF204]→[TA7061AP]→[T201 (レシオ検波)]→(MPX)


   • [S メータ] 抽出の専用 IF があります。 [T メータ] 抽出はレシオ検波で行います。


5. 検波部


   • 古典的ですが音質的に無難なレシオ検波です。


6. FM MPX 部


   • [HA1156] を使った PLL MPX です。



---

リペア

1. [TUNING] ノブを回すとガサゴソという雑音が出る


   • 原因はバリコン軸の接触不良です。 古くなったバリコンに割と多い現象です。


   • バリコン軸と軸受けには真鍮が使われているので、腐食すると 緑青錆 が出て接触不良になります。

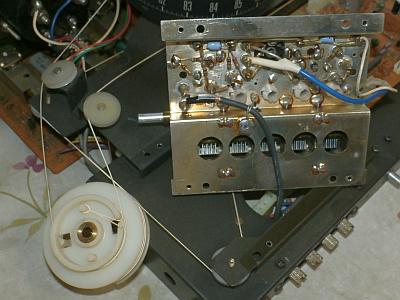

   • フロントエンドの金属カバーを外してみると、なんと！！！ バリコンが裏向きになっています。 (左の写真)


   • やむを得ず糸掛け機構を外し、フロントエンドを外し裏側を見るとバリコン軸にアクセスできる丸穴が開いていました。 (右の写真)


     • この丸穴からバリコン軸をクリーニングできます。 良かった！！！


     　


   • エレクトロニッククリーナ をバリコン軸接点に吹きかけ、バリコン軸をグルグル何度も回すと右の写真のように緑青錆が大量に湧き出てきます。


   • 緑青錆を爪楊枝で丹念に除去してから、緑青錆が湧き出なくなるまで上記を繰り返します。


   • 仕上げに CRC 5-56 を塗布して防錆処置をしました。


   • フロントエンドを取り付け、糸掛け機構も元に戻してから、電源を入れてチェックしました。


   • 見事！ ガサゴソ雑音が消えました！！！


2. [PS 基板] の電解コンデンサ全数交換とトランジスタ交換


   • 交換リスト



     種別	部品番号	交換前	交換後	備考
     電解コンデンサ	C3	220uF/50V (85℃)	470uF/50V (105℃)	容量アップ 105℃クラスに交換
     	C4	220uF/50V (85℃)	470uF/50V (105℃)
     	C5	470uF/50V (85℃)	470uF/50V (105℃)	105℃クラスに交換
     	C6	220uF/50V (85℃)	470uF/50V (105℃)	容量アップ 105℃クラスに交換
     	C7	220uF/50V (85℃)	470uF/50V (105℃)
     	C8	47uF/16V (85℃)	47uF/25V (105℃)	105℃クラスに交換
     	C9	10uF/25V (85℃)	10uF/50V (105℃)
     	C12	100uF/16V (85℃)	100uF/16V (105℃)
     	C14	470uF/16V (85℃)	470uF/50V (105℃)
     トランジスタ	TR2	2SC1345	2SC1815-GR
     	TR3	2SC1213	2SC2655-Y

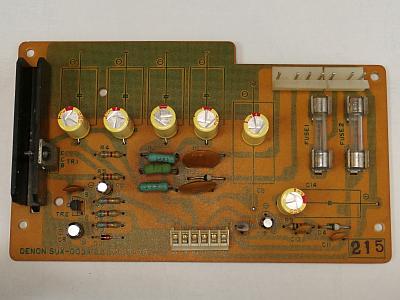

   • 左の写真は部品交換前の [PS 基板] で、右の写真は部品交換後です。


     • 半世紀の技術進化で電解コンデンサのサイズは劇的に小さくなりました。 風通しがよくなったので信頼性が上がります。


     　

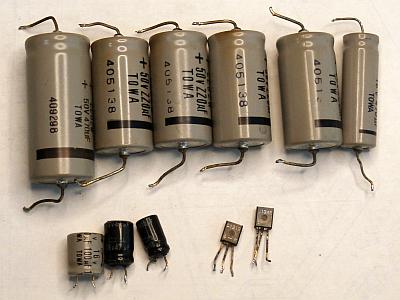

   • 左の写真はこれまで [PS 基板] に実装されていた古い部品です。

     　


3. [MPX 基板] に実装されている IC [HA1156] のマイグレーション予防処置


   • 要は IC の足が空気に触れていなければマイグレーションが発生しない訳で、ワニスコーティングしました。 (上の右の写真)


4. [同調] ノブにガタつきと遊びがある


   • ガタつきの原因はノブの留めネジの緩みでした。 ノブに付けられているゴムスリープを外すとネジが見えるので、これを再締め付けしました。


   • 前後の遊びの原因は、内部のフライホイールと軸固定板とのクリアランスが大きくなっていたことです。 再調整して直りました。


5. 以下の不具合は再調整で直りました


   • [S メータ] のピークと [T メータ] のセンタが合わない。


   • [STEREO] ランプは点灯するが、ステレオ感が弱い。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイント



   基板	種別	調整ポイント	調整内容	備考
   FE (フロントエンド)	L	L1 L2 L3 L4	RF トラッキング
   	TC	TC1 TC2 TC3 TC4
   	L	L5	OSC トラッキング
   	TC	TC5
   	IFT	T1	IF
   IF	IFT	T1 (上)	レシオ検波	同調点
   		T1 (下)		高調波歪
   		T2 (上)	MUTING IFT
   		T2 (下)
   	VR	VR1	検波出力レベル
   		VR2	S メータレベル
   		VR3	MUTING レベル
   		VR4	stereo IF 歪補正
   MPX	VR	VR1	VCO 調整
   		VR2	ステレオセパレーション
   		VR3	L ch. レベル	R レベルに L レベルを合わせる
   SW	VR	VR1	L メータ (L)	EXTERNAL
   		VR2	L メータ (R)
   		VR4	L メータ (L)	LEVEL
   		VR5	L メータ (R)



2. テストポイント (TP)



   基板	TP	接続先	内容	備考
   IF	TP1	TP1～GND 間	レシオ検波 NULL 電圧	0±1mV
   	TP2	TP2～GNG 間	検波出力レベル
   	TP3	TP3～GND 間	Multipath-V 電圧
   	TP4	TP4～GND 間	MUTING 電圧
   MPX	TP2	TP2～GNG 間	19kHz モニタ	周波数カウンタで測定
   	TP3	TP3～GND 間	オーディオ出力モニタ (L)
   	TP4	TP4～GND 間	オーディオ出力モニタ (R)



3. 電圧チェックポイント (VP)


   • 基板上のジャンパーで測定します。 電圧の実測値は以下のように正常でした。



   VP	標準値	実測値	判定	備考
   [PS 基板] 9pin	+23.5V	+23.8V	〇	安定化電源
   [PS 基板] 10pin	+26.5V	+20.5V	〇	非安定電源
   [PS 基板] 12pin	+4.7V	+7.88V	〇	非安定電源



4. 調整



   手順	SSG出力	TU-500 の設定	調整箇所	TP 及び調整値	備考
   1	-	SELECTOR：SIGNAL HIGH BLEND：OFF MUTING：OFF EXT ATT：0dB BALANCE：センタ FUNCTION：AUTO	-	-
   2	83MHz 90dB mono 1kHz	83MHz 付近で指針を 高調波歪が最小の位置に 合わせる	[IF] T1 (上)	T メータ = センタ	同調点(仮)調整
   3	78MHz 90dB mono 1kHz	指針を 78MHz に合わせる	[FE] L5	T メータ = センタ	OSC トラッキング調整 指針をスケールに合わせるのが目的
   4	88MHz 90dB mono 1kHz	指針を 88MHz に合わせる	[FE] TC5
   5	手順3～4を数回繰り返す
   6	78MHz 30dB 無変調	78MHz 受信	[FE] L1 L2 L3 L4	S メータ = 最大	RF トラッキング調整
   7	88MHz 30dB 無変調	88MHz 受信	[FE] TC1 TC2 TC3 TC4
   8	手順6～7を数回繰り返す
   9	83MHz 30dB 無変調	83MHz 受信	[FE] T1	S メータ = 最大	IF 調整
   10	83MHz 90dB mono 1kHz	83MHz 受信	[IF] T1 (下)	オーディオ出力 = 高調波歪最小	レシオ検波調整
   11			[IF] T1 (上)	T メータ = センタ
   12	手順10～11を数回繰り返す
   13	83MHz 90dB mono 1kHz	83MHz 受信	[IF] VR1	オーディオ出力 (R) = 1.0V AC レベル計で測定	検波出力レベル調整
   14			[MPX] VR3	オーディオ出力 (L) = 1.0V AC レベル計で測定	オーディオ出力偏差調整 レベル (L) を (R) に合わせる
   15	83MHz 90dB stereo 1kHz L+R		[MPX] VR1	以下の [VCO 調整手順] を参照	VCO 調整
   16			[FE] T1	オーディオ出力 = 高調波歪最小	stereo IF 歪補正
   			[IF] VR4
   17	83MHz 90dB stereo 1kHz R/L		[MPX] VR2	オーディオ出力 (L/R) = 最小	セパレーション調整
   18	83MHz 20dB mono 1kHz	83MHz 受信 MUTING：ON	[IF] T2 (上) T2 (下)	[IF] TP4 電圧 = 最大	MUTING 調整
   19			[IF] VR3	オーディオ出力 = ON/OFF 閾
   20	83MHz 60dB mono 1kHz		[IF] VR2	S メータ = 0dB	S メータ調整
   21	EX. INPUT = 1kHz 0.775V AG にて入力 SELECTOR：EXTERNAL		[SW] VR1 VR2	左右の L メータ = 0dB	L メータ調整
   22	83MHz 60dB mono 1kHz	83MHz 受信 SELECTOR：LEVEL	[SW] VR4 VR5	左右の L メータ = 2.3dB



   • VCO 調整手順



     手順	備考
     1	VR1 を反時計方向に回し切る
     2	VR1 を徐々に時計方向に回し、ディスプレイの [STEREO] 表示が点灯した位置を記録する
     3	VR1 を時計方向に回し切る
     4	VR1 を徐々に反時計方向に回し、ディスプレイの [STEREO] 表示が点灯した位置を記録する
     5	VR1 を [手順2] と [手順4] の中間に設定する



5. 調整結果


   • フロントエンドでトラッキングのズレがありましたが、直りました。


   • VU レベルメータは全くデタラメに調整ズレしていましたが、校正して直りました。


   • FM ステレオセパレーションなどは以下で優秀な数値です。 再調整で音質もアップしました。



     項目	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	stereo	55	54	dB
     高調波歪率 (1kHz)	mono	0.23		%
     	stereo	0.27		%
     パイロット信号キャリアリーク	stereo	-84	-82	dB
     オーディオ出力レベル偏差	mono	0	0	dB




---

使ってみました

1. 優れたデザイン


   • カチッとしたアンプのようなデザインです。 レバーが大きくて重厚な感じがします。


   • 左右の大きな [VU メータ] が印象的です。 癒し感もあります。


   • 周波数ダイヤルはドラム式です。


   • 9kg とアンプ並みに重いチューナです。 ズッシリ感があります。

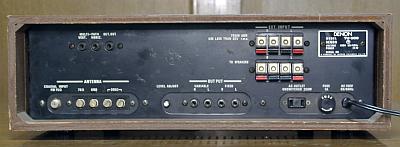

   • アンテナ端子に [F 端子] があって妨害電波の混入を防げます。


2. VU メータ


   • [METER SELECTOR] が [LEVEL] 位置では、FM 放送の左右レベルを表示します。


   • [METER SELECTOR] が [SIGNAL] 位置では、左側 VU メータは FM 放送の S メータレベルを表示します。


   • [METER SELECTOR] が [EXTERNAL] 位置では、リアパネルの [EXT. INPUT] に入力された信号のレベルを表示します。


   • [BALANCE] ボリュームを押しながら回すと、左右レベルの [NULL BALANCE] モードになります。


     • 右側 VU メータがゼロになるよう調整します。


     • こうすると、(押さない状態での) [BALANCE] のセンタ位置で左右の音量が同じになります。


3. 感度や音質


   • 感度は良く、妨害電波排除能力が高いです。


   • 低域と高域の音のバランスが良く綺麗な音です。


   • ミテクレが良くて癒し感のあるチューナです。



---

仕様など

1. ドキュメント


   • 電波科学 1975-11 臨時増刊「エアチェック技術」に回路図掲載あり。


   • TU-500 Service Manual ・・・ 海外版


2. 仕様



   FM 受信部
   受信周波数範囲	76～90MHz
   実用感度 (IHF MONO 300Ω)	1.7uV
   S/N 比	75dB
   AM 抑圧比	60dB
   キャプチュアレシオ	1.0dB
   実効選択度	80dB
   イメージ妨害比	110dB
   IF 妨害比	110dB
   スプリアス妨害比	110dB
   周波数特性	20Hz～15kHz +0.2dB/-1.5dB
   全高調波歪率	mono : 0.2% (1kHz)、0.3% (50Hz～10kHz) stereo : 0.2% (1kHz)、0.3% (50Hz～5kHz)
   ステレオセパレーション	45dB (1kHz)、40dB (100Hz～10kHz)
   19kHz、38kHz 抑圧比	65dB
   出力レベル/インピーダンス	FIXED : 1V/4.7kΩ VARIABLE : 0～1.5V/200Ω
   ヘッドホン出力 (8Ω)	10mW
   アンテナインピーダンス	F 型 : 75Ω不平衡 アンテナ端子 : 300Ω平衡
   総合
   電源電圧	AC100V, 50/60Hz
   定格消費電力	25W
   外形寸法	430(W)×140(H)×350(D)mm
   重量	9kg
   その他
   発売時期	1974年11月
   定価	89,800円




---
