DENON TU-7.5L

DENON TU-7.5L が到着

2024年2月16日、神奈川県厚木市の S さんより DENON TU-7.5L の修理依頼品が到着しました。

安価ですが、AM stereo 対応です。

---

程度＆動作チェック

1. 修理依頼者のコメント


   • FM で「Stereo」にならなくなりました。

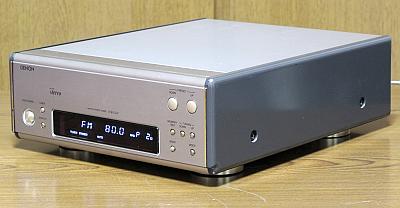

2. 外観

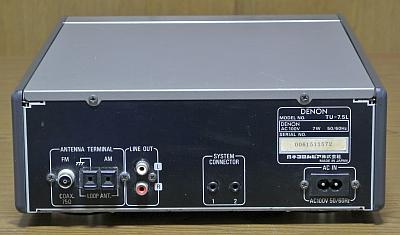

   • 製造シリアル番号は [0061511572] です。 [純正 AM ループアンテナ] は添付されていませんでした。


   • そこそこ綺麗で、特に指摘する箇所はありません。


3. 電源 ON してチェック


   • FL 表示器にヤセがありますが、まだまだ使えます。 各ボタンは正常に反応します。


   • FM 受信


     • [TUNED] 表示が出ず、[MODE] ボタンで [MONO] に設定しないと音が出ません。 当然、STEREO 受信できません。


   • AM 受信


     • 手持ちの純正でないループアンテナを接続してチェックしました。


     • 特に問題なく受信でき、ニッポン放送 (1242kHz) はステレオで受信できます。



---

カバーを開けてみました

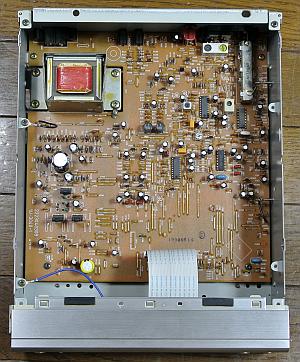

1. 基板の作りは良く、部品が綺麗に整然と並んでいます。 写真をクリックすると拡大写真を表示できます。


   • 使用 IC のロット番号より、この TU-7.5L は [1999年製造品] と判明しました。


   • 以下の IC を使用して合理化が図られています。



     メーカ	IC	機能
     NEC	uPD78044AGF-057	8-bit Single-chip MicroComputer
     SANYO	LA1265	FM/AM Tuner of Electronic Tuning Type
     	LA3401	VCO Non-Adjusting PLL FM MPX
     	LM7001	Direct PLL Frequency Synthesizers
     TOSHIBA	TA2040AP	AM Stereo Demodulator



2. FM フロントエンド


   • パック化されており、3連バリキャップで詳細は不明です。 また、触り辛い位置にあるので調整は無理です。


3. FM IF 部


   • 以下のシンプルな構成です。

     (FE)→[CF]→[TR]→[CF]→[LA1265]→(MPX)


4. FM 検波部


   • [LA1265] によるクォードラチュア検波です。


5. FM MPX 部


   • [LA3401] による PLL MPX です。 なんと、セパレーション調整ボリュームがありません。


6. AM 受信部


   • [LA1265] で全てを構成します。


   • AM stereo に対応しており、[TA20240AP] でステレオ復調します。


7. プリセットメモリのバックアップ


   • [C215] 8.2mF/5.5V 電気二重層コンデンサで停電時のプリセットメモリをバックアップします。



---

リペア

1. FM 受信で [TUNED] 表示が出ず、[MODE] ボタンで [MONO] に設定しないと音が出ず STEREO 受信できない


   • 原因は同調点調整用の [T101] の調整ズレです。 NULL 電圧は 3V を超えていました。 再調整で直りました。


2. リアパネル端子のハンダクラック予防補修


   • リアパネルにある端子のリードは基板に直接ハンダ付けされています。


     • この部分には [リアパネル] [基板] の2方向から常にストレスがかかるのでハンダクラックしやすいです。


     • チェックしてみると、やはりクラック気味になっていました。


   • 予防補修

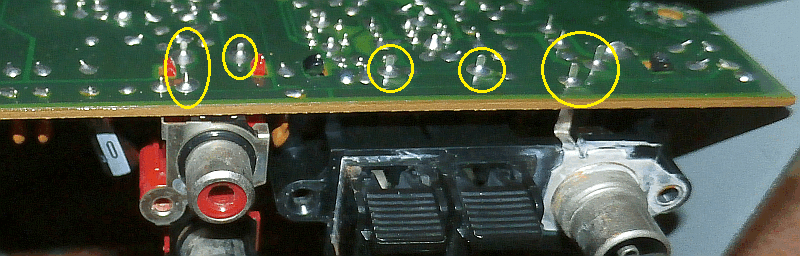

     • 下の写真で黄〇で囲んだハンダ部分を補修ハンダ付けしました。





---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 電圧チェックポイント (VP)


   • 実測値は以下のように良好でした。



     VP	標準値	実測値
     JV79 (IC204-OUT / 7812A)	+12V	+12.0V
     J901 (IC203-OUT / 7805A)	+5.6V	+5.70V



2. FM 受信部の調整



   手順	SSG出力	TU-7.5L の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND : FM MODE : AUTO	-	-
   2	83MHz 90dB 無変調	83MHz 受信	T101	J201～J202 間電圧 = 0±10mV	QR 検波調整 (FM 同調点)
   3	83MHz 25dB 1kHz mono		VR101	MUTING = ON/OFF 閾	MUTING レベル調整



3. AM 受信部の調整



   手順	SSG出力	TU-7.5L の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND : AM MODE : AUTO	-	-
   2	999kHz 40dB 400Hz 30%	999kHz 受信	T104 コア×2	オーディオ出力 = 最大	トラッキング調整
   3			T103		IF 調整



4. 調整結果


   • FM 受信


     • 再調整にて周波数ズレは完全に直りました。


     • セパレーション調整ができない割には FM ステレオセパレーションはまあまあの値でした。



       項目	stereo/mono	L	R	単位
       ステレオセパレーション (1kHz)	stereo	45	51	dB
       高調波歪率 (1kHz)	mono	0.25		%
       	stereo	0.25		%
       パイロット信号キャリアリーク	stereo	-50	-48	dB
       オーディオ出力レベル偏差 (1kHz)	mono	0	0	dB



   • AM 受信


     • [純正 AM ループアンテナ] の添付がなかったので、IF 調整だけ実施しました。



---

使ってみました

1. デザイン


   • デザインは良く、フロントパネルや電源ボタンがアルミ製で質感があります。


   • プラスチック製の側板がデザインを引き締めています。


2. 時刻設定のしかた


   1. [DISPLAY] ボタンを5秒間くらい長押しすると時刻設定表示になって点滅するので、手を放す


   2. [TUNING] の [UP] [DOWN] ボタンで [時] を合わせて [MEMORY/SET] ボタンを押す


   3. [TUNING] の [UP] [DOWN] ボタンで [分] を合わせて [MEMORY/SET] ボタンを押す


3. FM 受信


   • FM アンテナ端子は簡易 F 端子になっており、妨害電波が混入しにくいです。


   • 感度・音質ともエントリクラスです。


4. AM 受信


   • 今では黄昏の AM stereo 対応です。 音質はナローでラジオクラスです。



---

仕様

FM チューナ部
受信周波数範囲	76～90MHz
実用感度	1.2uV/75Ω (12.8dBf)
アンテナ端子	F 端子/75Ω
S/N 比	stereo：75dB mono：80dB
全高調波歪率	stereo：0.4% mono：0.3%
ステレオセパレーション	45dB (1kHz)
AM チューナ部
受信周波数範囲	522～1629kHz
実用感度	18uV
総合
電源電圧	AC100V 50/60Hz
消費電力	7W
外形寸法	250(W)×98(H)×313(D) mm
重量	2.5kg
その他
発売時期	1998年
定価	25,000円

---
