DENON TU-900 をゲット！

2025年12月10日、長野県中野市の H さんより DENON TU-900 を研究用に寄贈いただきました。

定価7.4万円 の FM 専用高級チューナ です。

2026年1月23日にメンテナンス完了しました。

フロントパネルは筆者好みの気品があるデザインで見惚れてしまいます。

程度＆動作チェック

寄贈者のコメント
- 購入時からですが、とにかく天板がサビで醜いです。ここの修理が一番手間がかかるかもしれません。
- サーボロックが効かなくなりました。 7seg デジタル表示が周波数によりおかしな表示になります。
- 購入時は電源ケーブルが切られていたのでプラグをつけました。
外観のチェック
- 製造番号は [1110580] です。
- 電源コードとプラグは交換されており、ここからは製造年がわかりませんでした。
- [フロントパネル] [リアパネル] [底板] は非常に綺麗です。
- [天板] 右の写真のように、あちこちにサビがあって状態が悪いです。
  - バンビの斑点みたいでポツポツ点在します。
  - 修復はグラインダでサビを落としてから再塗装が必要になります。
- リアパネルの RCA 端子にはピカピカの輝きがあって良好です。
- サイドウッドは付いていませんでした。
- 外観で状態が悪いのは [天板] だけで、それ以外の状態はすごぶる良いので、この [天板] の状態が残念です。
電源 ON してチェック
- ランプ切れはありません。各スイッチやインディケータランプの反応は正常です。
- [TUNING] ノブとダイヤル指針の動きはスムーズです。 [REC LEVEL] スイッチ ON でテスト音が正常に出ます。
- -0.05MHz の周波数ズレがあります。
  - 80MHz の放送局に [TUNING] ノブでデジタル周波数表示を 80.00MHz に合わせても [JUST TUNING] ランプが点灯しません。
  - この状態で [TUNING] ノブから手を離すと [JUST TUNING] ランプが点灯してデジタル周波数表示が 79.95MHz になります。
  - 寄贈者の「サーボロックが効かなくなった」はこの現象のことを言っているのだと思います。
- 周波数ズレはありますが、[STEREO] ランプが点灯して綺麗な音が出ます。大きな問題は無さそうです。
- 寄贈者のいう「デジタル表示が周波数によりおかしな表示になる」は確認できませんでした。
カバーを開けてチェック
- 内部はゴミがなく非常に綺麗です。基板も綺麗で、目視で明らかに劣化とわかる部品は見当たりません。

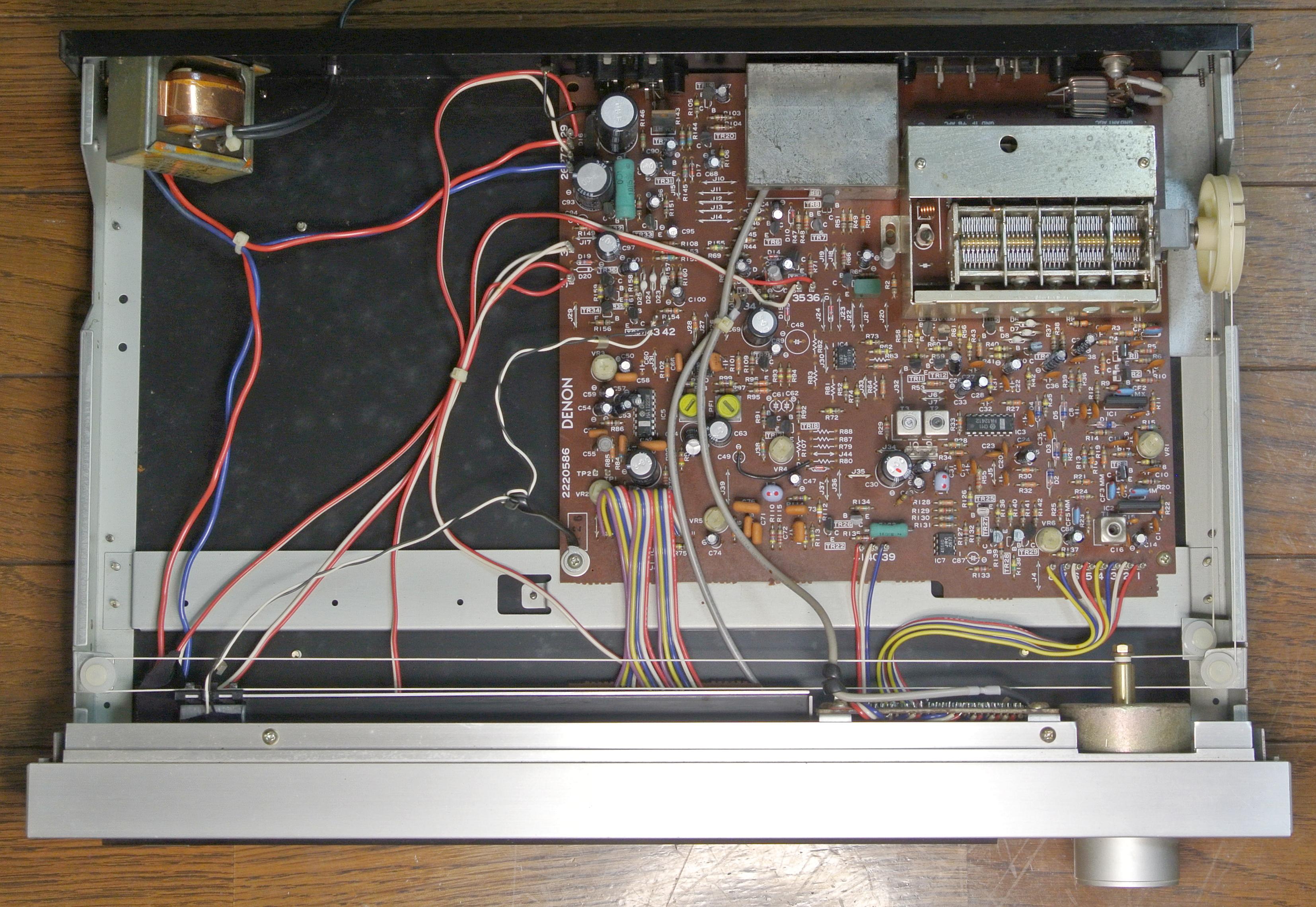

カバーを開けてみました

基板の作りは良いです。写真をクリックすると拡大写真を表示できます。

底板を取り外すと基板の裏側にアクセスできるので、メンテナンス性が良いです。

IC を使用して合理化が図られています

メーカ	IC	機能
HITACHI	HA11223W	PLL FM Stereo Demodulator with Pilot Cancel
HITACHI	HA12412	FM IF System
JRC	NJM4558D	2回路入り汎用オペアンプ
OKI	MSL2318RS	MSL2312RS
SANYO	LB1426	Level Meter
SANYO	LC7257F	LED ドライブ
TOSHIBA	TA7060P	FM IF Amplifier

使用 IC のロット番号より1980年製と判明しました。

フロントエンド
- 5連バリコン式で以下の構成です。

  (ANT)→[同調]→[同調]→[Dual Gate FET]→[同調]→[同調]→①→[Mixer (TR)]→[IFT]→(IF)
  [OSC 同調 (TR)]→①
IF ＆検波部
- WIDE 時

  (FE)→[CF]→[TRx2(差動)]→[CF]→[TA7060AP]→[HA12412]→(MPX)
- NARROW 時

  (FE)→[CF]→[TRx2(差動)]→[CF]→[TA7060AP]→ [TR]→[CF]→[CF]→[TA7060AP]→[IFT]→[CF] →[HA12412]→(MPX)
- 検波部は [HA12412] を使ったクォードラチュア検波です。この IC で [S メータ] [T メータ] を抽出します。
MPX 部
- [HA11223W] を使った PLL MPX です。パイロット信号キャンセラ回路があります。
- ステレオセパレーションは wide では調整可能で、narrow では固定です。

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

電圧チェックポイント (VP)

基板上のジャンパーかトランジスタのエミッタで測定します。電圧の実測値は以下のように正常でした。

VP	標準値	実測値	判定	備考
J23 (TR13-E)	+11.9V	+11.9V	〇	アナログ系
TR21-E	+12.8V	+12.7V	〇
J15 (TR30-E)	+15V	+15.0V	〇
J11 (TR32-E)	+5.4V	+5.44V	〇	デジタル系
J29 (TR33-E)	+6.3V	+6.27V	〇	デジタル系

FM 受信部の調整

手順	SSG出力	TU-900 の設定	調整箇所	TP 及び調整値	備考
1	CF カラーマーキングを確認する　　f_CF ＝ IF 周波数本機は赤色の f_CF ＝ 10.70MHz だった
2	-	IF-BAND：wide MUTING：off MODE：auto REC LEVEL:off	-	-
3	SSG 出力を R1(右) へ注入する				同調点(仮)調整
4	f_CF 90dB 無変調	-	T2	[TUNING] ノブに手を触れて TP9～TP10 間電圧 = 0±1mV
5	手順3の SSG 出力注入を解除する
6	83MHz 90dB 無変調	指針を 83MHz に合わせる	[フロントエンド] OSC トリマ	[TUNING] ノブに手を触れて TP9～TP10 間電圧 = 0±1mV	OSC トラッキング調整周波数ダイヤルと指針を合わせるのが目的
7	83MHz 30dB 無変調	83MHz 受信	[フロントエンド] RF トリマ×4	R32(左) 電圧 = 最大	RF トラッキング調整
8	83MHz 30dB 無変調		[フロントエンド] IFT	R32(左) 電圧 = 最大	IF 調整
9	83MHz 50dB 無変調		-	R32(左) 電圧 = 記録	narrow ゲイン調整
10	83MHz 50dB 無変調	83MHz 受信 IF-BAND : narrow	VR1	R32(左) 電圧 = 手順9と同じ	narrow ゲイン調整
11	83MHz 90dB mono 1kHz	83MHz 受信 IF-BAND : wide	T3	[TUNING] ノブに手を触れてオーディオ出力 = 高調波歪最小	QR 検波調整
12	83MHz 90dB mono 1kHz	83MHz 受信 IF-BAND : wide	T2	[TUNING] ノブに手を触れて TP9～TP10 間電圧 = 0V
13	手順11～12を数回繰り返す
14	83MHz 90dB stereo 1kHz L+R	83MHz 受信	VR2	以下の [VCO 調整手順] を参照	MPX VCO 調整
15			VR3	オーディオ出力 = 19kHz 成分最小	パイロットキャンセル調整
16			[フロントエンド] IFT	オーディオ出力 = 高調波歪最小	wide stereo IF 歪補正 ±90度の範囲で調整
17		83MHz 受信 IF-BAND : narrow	T1	オーディオ出力 = 高調波歪最小	narrow stereo IF 歪補正
18	83MHz 90dB stereo 1kHz R/L	83MHz 受信 IF-BAND : wide	VR4	オーディオ出力 (L/R) = 最小	wide セパレーション調整
19	83MHz 90dB mono 400Hz		-	オーディオ出力 = 記録	REC LEVEL調整
20	83MHz 90dB mono 400Hz		VR5	オーディオ出力 = 手順19の -6dB	REC LEVEL調整
21	83MHz 50dB 無変調		VR6	S メータ = フル閾	S メータ調整
22	83MHz 90dB stereo 1kHz L+R		LPF2	オーディオ出力 (L) = 38kHz 成分最小	サブキャリアリークフィルタ調整
23	83MHz 90dB stereo 1kHz L+R		LPF1	オーディオ出力 (R) = 38kHz 成分最小	サブキャリアリークフィルタ調整

VCO 調整手順

手順	備考
1	VR2 を反時計方向に回し切る
2	VR2 を徐々に時計方向に回し、ディスプレイの [STEREO] 表示が点灯した位置を記録する
3	VR2 を時計方向に回し切る
4	VR2 を徐々に反時計方向に回し、ディスプレイの [STEREO] 表示が点灯する位置を記録する
5	VR2 を [手順2] と [手順4] の中間に設定する

調整結果

フロントエンドでトラッキング調整ズレがあり、再調整で感度が大きく上がりました。
FM 同調点が大きく調整ズレしていました。最調整で周波数ズレは直りました。

FM ステレオセパレーションや高調波歪率などは以下のような優秀な性能になりました。

項目	IF BAND	stereo/mono	L	R	単位
ステレオセパレーション (1kHz)	wide	stereo	67	62	dB
ステレオセパレーション (1kHz)	narrow	stereo	37	37	dB
高調波歪率 (1kHz)	wide	mono	0.025		%
	wide	stereo	0.025		%
	narrow	mono	0.16		%
	narrow	stereo	0.16		%
パイロット信号キャリアリーク	wide	stereo	-63	-62	dB
オーディオ出力レベル偏差 (1kHz)	wide	mono	0	-0.02	dB
REC LEVEL	wide	mono	422		Hz
REC LEVEL	wide	mono	-6.0		dB

使ってみました

修理＆再調整が終わって
- 電気的には非常に状態が良かったので、再調整だけで新品時の性能に蘇りました。
- 天板の補修をしたほうが良いですが、しなくてもラックに入れれば見えないので、手直ししていません。
- (必要なら) 天板を再塗装する楽しみと一緒に嫁入りさせたいです。
デザイン
- サイドウッドはありませんでしたが、それでも高級機らしい風合いを感じます。
- 気品あるデザインで惚れ惚れします。
- [天板] [底板] [リアパネル] は厚く剛性があります。
- FM 専用のためダイヤル面がスッキリしており、照明により目盛が浮かび上がります。
- 指針は LED による赤色の極細で緻密さが感じられます。とても良いです。
- [TUNING] ノブは直径 40mm のアルミ製です。スルスルとフィーリング良く動きます。
- [TUNING] ノブのすぐ左にあるデジタル周波数表示を見て同調することが多くなります。
  - アナログ式の [周波数ダイヤル] [指針] はオマケになってしまっています。
  - (アナログ時計のように) 本機を遠くから眺めた時の大体の周波数把握に使うくらいです。
- アンテナ端子に F 端子があって使いやすいです。
- [OUTPUTS] 端子は2系統あって、どちらも 0.6V 固定出力です。
  - [AMP] 端子はアンプ、[DECK] 端子は録音機に接続を想定しています。
  - インピーダンスは [AMP] 端子が 10kΩ、[DECK] 端子が 3.3kΩ なので、アンプ接続にも [DECK] 端子を使ったほうが良いです。
感度や音質
- FM の感度は良く、妨害電波排除能力が高いです。
- 太めの聴きやすい良い音です。低域と高域の音のバランスが良く綺麗な音です。

仕様など

ドキュメント
- TU-900 カタログ
- TU-900 Service Manual

仕様

FM 受信部
受信周波数範囲	76～90MHz
アンテナ端子	75Ω：F 型コネクタ
実用感度 (75Ω)	0.9uV
S/N 50dB 感度 (75Ω)	mono : 1.7uV stereo : 18uV
イメージ妨害比 (83MHz)	120dB
IF 妨害比 (83MHz)	110dB
スプリアス妨害比 (83MHz)	120dB
AM 抑圧比	70dB
実効選択度	wide : 50dB (±400kHz) narrow : 80dB (±400kHz)
キャプチュアレシオ	wide : 1.0dB narrow : 1.5dB
サブキャリア抑圧比	73dB
周波数特性	20Hz～15kHz +0.2dB -0.8dB
S/N 比	mono : 88dB stereo : 85dB
全高調波歪率 (1kHz, stereo)	[wide] mono : 0.025% / stereo : 0.035% [narrow] mono : 0.1% / stereo : 0.3%
ステレオセパレーション (1kHz)	wide : 60dB narrow : 45dB
レベルチェック信号	周波数 : 440Hz 出力レベル : 0.3V
総合
出力電圧 (100% 変調)	デッキ用 : 0.6V/3.3kΩ アンプ用 : 0.6V/10kΩ
電源	AC100V, 50/60Hz
消費電力	14W
外形寸法	505(W)×83(H)×344(D)mm (ツマミ、足、端子含む)
重量	6.1kg
その他
発売時期	1980年
定価	73,800円
