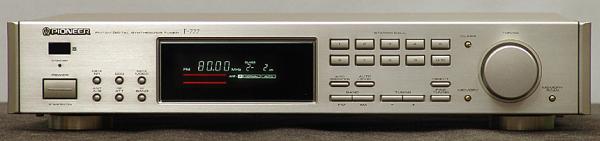

Pioneer F-777

Pioneer F-777 が到着

2009年4月23日、 Pioneer F-777 故障品が送られてきました。

F-777 は触ってみたい機種でした。

---

程度＆動作チェック

1. 修理依頼者のコメント


   • ヤフオクで 19,980円で落札しました。


   • 出品記事は [確認用アンプ/スピーカーと接続し動作確認いたしました。 FM/AM ともに受信しました。] でした。


   • 受け取った品物は [レベルメータが全然振れない] 不良品でした。 出品記事はウソではないですが詐欺に近いです。


2. 外観


   • フロントパネルは綺麗ですが、よく見ると錆がポツポツ出ています。 端子やネジ類にも錆が出ています。


   • 天板には汚れが目立ちます。


   • FL パネル表示は綺麗で新品同様です。


   • [リモコン] [AM ループアンテナ] は欠品です。


3. 電源 ON してチェック


   • 電源は問題なく入りました。 ボタン操作も問題ないように思われます。


4. FM 受信


   • 全然ダメです。 完全に故障状態です。 受信レベル表示が全く出ません。


   • 上記より、当然ステレオにもなりません。 モノラルにして、かろうじて音が出る程度です。


5. AM 受信


   • 特に問題なく動作します。 ステレオ受信もできました。



---

カバーを開けてみました

1. 内部の作りは良いです。 写真をクリックすると拡大写真を表示できます。


   • 点検用裏蓋がなく部品量が多い大きな基板なので、メンテナンス性は悪いです。


   • 使用 IC のロット番号より、この F-777 は1995年製と判明しました。


   • 電源ケーブルの製造マーキングも1995年でした。


2. 以下の IC を使用して合理化が図られています



   メーカ	IC	機能
   MOTROLA	MC13022P	AM Stereo Decoder
   Pioneer	PA0042	FM NR
   	PA5007	FM MPX
   	PA5008	FM IF System
   	PD5187A	MCU
   SANYO	LA1247	AM Electronic Tuner
   	LA3607	7-Band Graphic Equalizer
   SONY	CX7925B	PLL Direct comparator
   TOSHIBA	TA7060AP	FM IF Amplifier



3. FM フロントエンド


   • 4連バリキャップ方式でトラッキング調整できるタイプです。


   • OSC は厳重にシールドカバーされています。 素晴らしいです。

     [同調] → [Dual Gate FET] → [同調] → [同調] → [Balanced Mixer (Dual Gate FET × 2)] ← [OSC 同調]


4. FM IF 部


   • NORMAL 時 (一般チューナの WIDE に相当)

     [CF] → [TA7060AP] → [CF] → [TA7060AP] → [CF] → [TA7060AP] → [CF] → [PA5008]


   • SUPER NARROW 時 (一般チューナの NARROW に相当)

     [CF] → [CF] → [TA7060AP] → [CF] → [CF] → [TA7060AP] → [CF] → [TA7060AP] → [CF] → [PA5008]


5. FM 検波部


   • [PA5008] を使ったクォードラチュア検波です。


   • 大型のディスクリ IFT を使っているので、まあ言ってみれば [広帯域クォードラチュア検波] かもしれません。


   • クォードラチュア検波は他の方式に比べて経年変化しやすいです。


6. FM MPX 部


   • [PA5007] を使った PLL MPX です。


7. FM-NR 部 (ノイズリダクション)


   • [PA0042] と [LA3607] で構成します。


   • [Hi-Blend] 機能より一歩進んだ方式です。 AF 帯域で処理するので、AM にも有効です。


8. FM 受信部は F-757 の回路とほぼ一致 しますが、以下の違いもあります


   • F-757 では FM 受信時の歪補正は第2次高調波までですが、F-777 では第3次高調波までできます。


   • F-757 のサービスマニュアルで見比べると、調整ポイントに若干の違いがあります。


9. AM 受信部


   • [LA1247] の RF 入力に FET フォロア回路を追加した構成です。


   • このためか感度が良いように感じます。 2連バリキャップ方式です。


   • AM ステレオ対応で、復調に [MC13022P] を使っています。


10. その他


    • PLL 部は [CXA7025B] を使ったダレクトコンパレータ方式です。


    • 全体のコントロールは MCU の [PD5187A] が行います。


    • プリセットメモリのバックアップは [PD5187A] の近くにある、黒くて四角い [C808 0.047F/5.5V] の電気二重層コンデンサです。



---

リペア

• 受信レベルが全く出ない


  • 原因は検波＆同調点 IFT の経年変化による調整ズレでした


  • これが故に回路にミューティングがかかってしまって受信レベルが全く出ないのです。


  • クォードラチュア検波は [PA5008] とディスクリ IFT の [T201] で構成します。


  • [T201] の再調整で良好になりました。 直りました！



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイント


   • 下の画像は調整ポイントの位置を示しています。 画像をクリックすると大きな画像を表示できます。




   FM/AM	機能	種別	調整ポイント	調整内容
   FM	FRONT END	L	L1 T1 T2	RF TRACKING
   		TC	TC1 TC2 TC3
   		L	L18	OSC TRACKING
   		IFT	T3	IF
   	IF	IFT	T101 T102 T103 T104	IF
   		VR	VR101	S-METER (75dB)
   	DET	IFT	T201F	同調点 (NULL)
   			T201R	MONO DIST.
   		VR	VR201
   			VR202	S-METER (45dB)
   			VR203	2ND DIST CANCELL (NORMAL)
   			VR204	2ND DIST CANCELL (S. NARROW)
   			VR205	SUB BALANCE
   			VR208
   			VR209	3RD DIST CANCELL (NORMAL)
   			VR210	3RD DIST CANCELL (S. NARROW)
   	MPX	VR	VR206	SEPA-L (R→L)
   			VR207	SEPA-R (L→R)
   			VR301	NR-SEPA
   			VR601	VCO
   			VR602	PILOT CANCELL
   		L	L601
   AM	FRONT END	L	T501	RF TRACKING
   		TC	TC501
   		L	L501	OSC TRACKING
   		TC	TC502
   	IF	IFT	T502	IF



2. テストポイント (TP)



   TP	接続先	内容	備考
   TP1	TP1～GND 間	VT
   TP7	TP7～GND 間	VCO	38kHz
   TP9	-	GND
   TP201	TP201～TP202 間	T-METER	FM 同調点 0±100mV
   TP202
   TP203	TP203～GND 間	SUB
   TP204	TP204～GND 間	VREF
   TP205	TP205～GND 間	T-METER
   TP208	TP208～GND 間	3DC KILLER
   TP209	TP209～GND 間	3D AC BAL.
   TP210	TP210～GND 間	FM-SM	FM S メータ
   TP501	TP501～GND 間	AM-SM	AM S メータ
   TP802	-	TEST



3. 電圧チェックポイント (VP)



   VP	標準電圧	実測電圧	判定	備考
   TP703	+13V	+13.0V	〇	アナログ系
   TP709	+26V	+23.7V	〇	VT
   TP801	+5V	+4.97V	〇	デジタル系
   D722-A	-8.8V	(未測定)	-	FL



4. FM 受信部の調整



   手順	SSG出力	F-777 の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND : FM MPX NR : OFF SSS : OFF MPX MODE : AUTO RF ATT : OFF IF BAND : NORMAL	-	-
   2	83MHz 90dB 無変調	83MHz 受信	T201F	TP201～TP202 間電圧 = 0±100mV	同調点(仮)調整
   3	-	90MHz 受信	L18	TP1 電圧 = 21.0±0.1V	OSC トラッキング調整
   4	-	76MHz 受信	-	TP1 電圧 = 6.5±0.5V (確認のみ)
   5	76MHz 30dB 無変調	76MHz 受信	L1 T1 T2	TP210 電圧 = 最大	RF トラッキング調整
   6	90MHz 30dB 無変調	90MHz 受信	TC1 TC2 TC3
   7	手順5～6を数回繰り返す
   8	83MHz 30dB 無変調	83MHz 受信 IF BAND : S. NARROW	T3 T101 T102 T103 T104	TP210 電圧 = 最大	IF 調整
   9	83MHz 90dB mono 1kHz	83MHz 受信 IF BAND : NORMAL	T201R VR201	オーディオ出力 = 高調波歪最小	検波調整
   10			T201F	TP201～TP202 間電圧 = 0±100mV
   11	手順9～10を数回繰り返す
   12	83MHz 90dB mono 1kHz	83MHz 受信	VR205	TP203 出力 (AC) = 最小 オシロスコープで観測	SUB balanace 調整
   13			VR601	TP7 = 38kHz ±100Hz 周波数カウンタで測定	VCO 調整
   14	83MHz 90dB stereo 1kHz L+R		VR602	オーディオ出力 = 19kHz 成分最小	パイロットキャンセル調整
   15	83MHz 90dB stereo 1kHz L		VR203 VR209	オーディオ出力 = 高調波歪最小	NORMAL ステレオ歪補正
   16		83MHz 受信 IF BAND : S. NARROW	VR204 VR210		SUPER NARROW ステレオ歪補正
   17	83MHz 90dB stereo 1kHz R	83MHz 受信 IF BAND : NORMAL	VR206	オーディオ出力 (L) = 最小	セパレーション調整
   18	83MHz 90dB stereo 1kHz L		VR207	オーディオ出力 (R) = 最小
   19	83MHz 90dB stereo 1kHz R/L	83MHz 受信 MPX NR : ON	VR301	セパレーション = 20dB	MPX NR 調整
   20	83MHz 45dB 無変調	83MHz 受信 MPX NR : OFF	VR202	S メータ = 45dB	S メータ調整 (校正)
   21	83MHz 75dB 無変調		VR101	S メータ = 75dB
   22	手順20～21を数回繰り返す



5. AM 受信部の調整



   手順	SSG出力	F-777 の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND : AM MPX NR : OFF SSS : OFF MPX MODE : AUTO IF BAND : NORMAL	-	-
   2	-	522kHz 受信	L501	TP1 電圧 = 2.0V	OSC トラッキング調整
   3	-	1629kHz 受信	TC502	TP1 電圧 = 13.8V
   4	手順2～3を数回繰り返す
   5	603kHz 30dB 無変調	603kHz 受信	T501	TP501 電圧 = 最大	RF トラッキング調整
   6	1404kHz 30dB 無変調	1404kHz 受信	TC501
   7	手順5～6を数回繰り返す
   8	999kHz 30dB 無変調	999kHz 受信	T502	TP501 電圧 = 最大	IF 調整



6. 再調整結果


   • 特に問題なく良好です。


   • ステレオセパレーションは仕様の 70dB は出なかったです。 仕様の 70dB はチャンピオンデータ臭いです。



   項目	IF BAND	stereo/mono	L	R	単位
   ステレオセパレーション (1kHz)	NORMAL	stereo	57	57	dB
   	SUPER NARROW		31	31	dB
   パイロット信号キャリアリーク	NORMAL	stereo	-67	-67	dB
   オーディオ出力レベル偏差	NORMAL	mono	0	-0.07	dB




---

使ってみました

1. スリムデザイン


   • フロントパネルはゴールドのヘアライン処理アルミで好みです。


   • フロントパネル面の操作ボタンなどがゴチャゴチャし過ぎの気がします。


   • チューニングノブはアルミ材で質感が良いです。


   • 天板は薄いビニコート鋼材で安っぽいです。


   • サイド飾りはプラスチック製で安っぽいです。


2. 不思議なことに ・・・

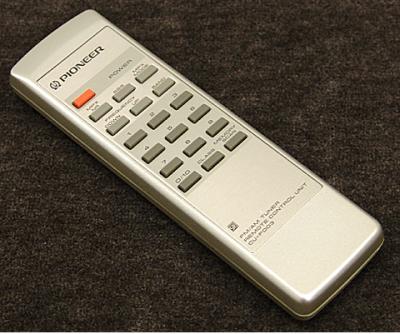

   • なぜか？ F-777 純正のリモコンと AM ループアンテナを所有していました。


   • F-777 でどちらも良好に使えました ・・・ 良かった！


3. FM 受信


   • 感度も妨害電波排除能力も問題ありません。


   • 音質は良いですが ・・・


     • 素晴らしいかと言うと、そうでもなく、クォードラチュア検波そのものの音です。


     • 個性がないと言うか、解像度が若干甘く、柔らかい音です。


     • やはりパイオニアのシンセサイザーチューナーの最高峰は F-717 です。


   • [MPX NR] は結構良いです。


     • 電波が弱い放送局でもステレオのまま実用的に聴けます。 サーというホワイトノイズが減ります。


4. AM 受信


   • 感度は良いです。 ループアンテナでしっかり入感します。


   • 音質はかなり良いです。 ステレオ受信でフワフワとした音が出ます。


   • F-777 の真価は FM 受信よりむしろ AM 受信性能かもしれないです。



---

仕様など

1. ドキュメント


   • F-777 取扱説明書


   • F-777 カタログ


   • F-701 Service Manual ・・・ 輸出版の F-701 が F-777 に近い


2. リモコン


   • みんなのリモコン・データベース にリモコンコードあり


3. 仕様



   FM チューナー部
   受信周波数範囲	76～90MHz
   アンテナ端子	75Ω不平衡型, A/B 2入力
   実用感度	mono：9.3dBf (0.8uV/75Ω)
   SN 比	mono：100dB stereo：92dB
   高調波歪率	mono：0.003% (1kHz) stereo：0.008% (1kHz)
   キャプチャーレシオ	0.8dB
   実効選択度	75dB (400kHz、Normal) 90dB (400kHz、Super Narrow)
   ステレオセパレーション	1kHz：70dB 20Hz～20kHz：54dB
   周波数特性	20Hz～15kHz +0.2 -0.8dB
   イメージ妨害比	80dB
   IF 妨害比	100dB
   スプリアス妨害比	80dB
   AM 抑圧比	80dB
   サブキャリア抑圧比	65dB
   ミューティング動作レベル	23.2dBf (4.0uV/75Ω)
   AM チューナー部
   受信周波数範囲	522～1629kHz
   アンテナ	AM ループアンテナ 外部アンテナ端子
   実用感度	150μV/m (付属ループアンテナ)
   選択度	40dB (±9kHz)
   SN 比	50dB
   イメージ妨害比	40dB
   IF 妨害比	60dB
   総合
   出力レベル/インピーダンス	FM (100％変調) ： 666mV/900Ω AM (30％変調) ： 150mV/900Ω
   電源電圧	AC100V, 50/60Hz
   消費電力	14W
   外形寸法	440(W)×86(H)×334(D)mm
   重量	4.0kg
   リモコン	CU-F003
   その他
   発売時期	1992年
   定価	55,000円




---
