TRiO KT-1010 をゲット！

2008年5月21日、私のチューナーページのファンから TRiO KT-1010 の寄贈を受けました。 TRiO ブランド最後に近い、本格的な機種ですが、その実力はいかに？？？

程度＆動作チェック

外観
- フロントパネルの最上部の角の部分に僅かな黒メッキハゲがあります。
- 天板カバーはビニコート鉄板で中央に1箇所、小さなビニール剥がれがあります。
- F 端子, AM アンテナ端子, RCA オーディオピンジャックに薄いサビが出ています。
電源 ON してチェック
- 問題なく電源 ON できて良好に動作しました。蛍光表示管の表示も問題ありません。
- ランプ切れはありませんでした。
- 操作ボタンに不良はありませんでした。ただし、動作がやや重いです。

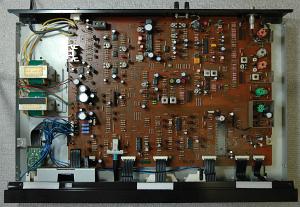

カバーを開けてみました

基板の作りは良く、部品が綺麗に整然と並んでいます。写真をクリックすると拡大写真を表示できます。

電源トランスはチューナー用1個とオーディオ用1個の合計2個も使われています。ただし、安そうなトランスで、それほど効果あるように思えません。高級トランス1個のほうが良かったのでは？・・・PR 効果を狙ったのでしょう。
フィラメント電球を4個も使っているのに驚きます。電球には実測 AC8.2V がかかっていたので、12V 規格の麦球と思います。いずれ寿命になると思いますが、代替球はアキバの千石で80円程度/個で売っている「麦球（透明）12V」で大丈夫と思います。

IC を使用して合理化が図られています。

メーカ	IC	機能
NEC	uPC1163HA	FM IF Amplifier
NEC	uPC1223C	FM Multiplex Stereo Demodulator
Panasonic	AN6135	Hi-Fi Pop-Noise Canceller
SANYO	LA1231N	FM IF System
SANYO	LA1245	AM Electronic Tuner
TOSHIBA	TC9147BP	Static FM/AM/LM 3 Bands Digital Tuning System
TOSHIBA	TD6104P	ECL Prescaller for FM

使っている部品のロット番号より、本機は1984年製造品と判りました。電源ケーブルのマーキングも1984年です。
1984年というと、ブランドが TRiO から KENWOOD に切り換わった年でもあります。 1983年に TRiO KT-1010 が発売され、1984年に KENWOOD KT-1010Ⅱが発売されています。おそらく、KT-1010 と KT-1010Ⅱは同じものでしょう。

FM フロントエンド
- 性能に直結する部分では KT-1010F よりお金がかかっています。 KT-1010F は、KT-1010 / KT-1010Ⅱのコストダウン＋機能強化版 だと思います。
- 5連バリキャップ方式で、以下の構成です。

  (ANT)→[同調]→[Dual Gate FET]→[同調]→[同調]→[ミクサ Dual Gate FET]←[OSC Buffer同調]←[OSC同調]
- 同調回路はトラッキング調整できる構成です。
FM IF 部
- WIDE 時

  [UP-CF]→[uPC1163HA]→[UP-CF]→[LA1231N]
- NARROW 時

  [UP-CF]→[uPC1163HA]→ [CF]→[CF]→[uPC1163HA] →[UP-CF]→[LA1231N]
- FM IF 歪を補正する DCC 回路が組み込まれています。
FM 検波部
- DLLD と呼ばれるバランス型 PLL 検波です。
FM MPX 部
- uPC1223C を使用した PLL MPX です。
- WIDE/NARROW で独立したセパレーション調整ができます。
  - WIDE 時はセパレーションを左右別々に調整できます。
  - NARROW 時は左右単一調整です。
- 本格的なパイロット信号キャンセラー回路も内蔵しています。
AM 受信部
- LA1245 で全てを行っています。 2連バリキャップのフロントエンド構成でごく普通です。

リペア

フロントパネルの黒メッキハゲ・・・黒のタッチペンで補修しました。
端子類の薄いサビ・・・マイクロ研磨でサビを除去しました。
天板をサイドで固定する4本の黒いネジにもサビがありました・・・黒の艶消しラッカースプレーで再塗装しました。
操作ボタンの動作がやや重い・・・フロントパネル分解して僅かにオイルアップして直りました。
天板カバーのビニール剥がれ・・・ラックに入れると見えないので放置です。
全体の汚れを OA クリーナーで拭き取りました。

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

FM 受信部の調整

手順	SSG出力	KT-1010 の設定	調整箇所	TP 及び調整値	備考
1	-	BAND : FM TUNING MODE : MANU	-	-
2	83MHz 90dB 無変調	83MHz 受信 FM IF BAND : WIDE	L11	TP1～TP2 間電圧 = 0±20mV	同調点調整
3	-	76MHz 受信 FM IF BAND : WIDE	L7	R16 リア側電圧 = 7.0V	OSC トラッキング調整
4	-	90MHz 受信 FM IF BAND : WIDE	TC5	R16 リア側電圧 = 23.0V
5	手順3と4を数回繰り返す
6	76MHz 30dB 無変調	76MHz 受信 FM IF BAND : WIDE	L1 L2 L3 L6	LA1231N 13pin 電圧 = 最大	RF トラッキング調整
7	90MHz 30dB 無変調	90MHz 受信 FM IF BAND : WIDE	TC1 TC2 TC3 CT4	LA1231N 13pin 電圧 = 最大
8	手順6と7を数回繰り返す
9	83MHz 30dB 無変調	83MHz 受信 FM IF BAND : WIDE	L5 L8	LA1231N 13pin 電圧 = 最大	IF 調整
10	83MHz 40dB 無変調	83MHz 受信 FM IF BAND : NARROW	-	LA1231N 13pin 電圧 = 測定	WIDE GAIN 調整
11	83MHz 40dB 無変調	83MHz 受信 FM IF BAND : WIDE	VR1	LA1231N 13pin 電圧 = 手順3と同じ	WIDE GAIN 調整
12	83MHz 90dB mono 1kHz	83MHz 受信 FM IF BAND : WIDE	L12	D8 左側波形 = 最大オシロスコープで測定	PLL 検波調整
13			L13	TP3～TP4 間電圧 = 0±20mV
14			VR8	オーディオ出力 = 高調波最小
15	-	BAND : FM TUNING MODE : AUTO	-	-
16	83MHz 25dB mono 1kHz	83MHz 受信 FM IF BAND : WIDE	VR2	MUTING = ON/OFF 閾	ミューティングレベル調整
17	83MHz 90dB mono 1kHz	83MHz 受信 FM IF BAND : WIDE	VR9	オーディオ出力 = 高調波歪率最小	WIDE mono IF 歪補正
18	83MHz 90dB mono 1kHz	83MHz 受信 FM IF BAND : NARROW	VR10	オーディオ出力 = 高調波歪率最小	NARROW mono IF 歪補正
19	83MHz 90dB stereo 1kHz L+R	83MHz 受信 FM IF BAND : WIDE	VR3	以下の [VCO 調整手順] を参照	VCO 調整
20		83MHz 受信 FM IF BAND : WIDE	VR11	オーディオ出力 = 高調波歪率最小	WIDE stereo IF 歪補正
21		83MHz 受信 FM IF BAND : NARROW	VR12	オーディオ出力 = 高調波歪率最小	NARROW stereo IF 歪補正
22		83MHz 受信 FM IF BAND : WIDE	VR4 L21	オーディオ出力 = 19kHz 成分最小	パイロットキャンセル調整
23	83MHz 90dB stereo 1kHz R	83MHz 受信 FM IF BAND : WIDE	VR5	L ch. オーディオ出力電圧 = 最小	WIDE セパレーション調整 (L)
24	83MHz 90dB stereo 1kHz L	83MHz 受信 FM IF BAND : WIDE	VR6	R ch. オーディオ出力電圧 = 最小	WIDE セパレーション調整 (R)
25	83MHz 90dB stereo 1kHz R/L	83MHz 受信 FM IF BAND : NARROW	VR7	L/R ch. オーディオ出力電圧 = 最小	NARROW セパレーション調整

VCO 調整手順

手順	備考
1	VR3 を反時計方向に回し切る
2	VR3 を徐々に時計方向に回し、ディスプレイの [STEREO] 表示が点灯した位置を記録する
3	VR3 を時計方向に回し切る
4	VR3 を徐々に反時計方向に回し、ディスプレイの [STEREO] 表示が点灯する位置を記録する
5	VR3 を [手順2] と [手順4] の中間に設定する

AM 受信部の調整

手順	SSG出力	KT-1010 の設定	調整箇所	TP 及び調整値	備考
1	-	BAND : AM AM IF BAND : WIDE TUNING MODE : MANU	-	-
2	-	522kHz 受信	L19	R16 リア側電圧 = 2.5V	OSC トラッキング調整
3	-	1629kHz 受信	TC7	R16 リア側電圧 = 20.0V
4	手順2と3を数回繰り返す
5	603kHz 40dB 無変調	603kHz 受信	L18	S メータ = 最大	RF トラッキング調整
6	1395kHz 40dB 無変調	1395kz 受信	TC6	S メータ = 最大
7	手順5と6を数回繰り返す
8	999kHz 40dB 無変調	999kHz 受信	L20	S メータ = 最大	IF 調整

再調整結果
- ステレオセパレーションは WIDE モードで 65dB 程度、NARROW モードで 60dB 程度確保できました。十分です。
- 19kHz キャリアリークは -70dB 確保できました。

使ってみました

高さが低くスリム感があります。このスリム感はイイです。なお、寸法は KT-1010F と全く同じで、天板カバーは互換性あります。
フロントパネルにヘアラインアルミ材を使用しており、質感は高いです。残念なことに、操作ボタンは質感が感じられないプラスチック製です。
アクリルパネルはイルミネーションされていてアナログチューナーみたいです。部屋の明かりを消すと、パネルの文字がボーと浮き上がり、とてもイイです。癒し系チューナーです。
ステーションメモリは FM 8局＋AM 8局あります。
AC ケーブルはちょっと細いです。しかし、柔らかいので、良質の銅を使っています。
FM アンテナ入力は F 端子だけなので、雑音電波が混入しないです。
FM 感度は高く、妨害波排除能力も十分あります。
FM の音質は、歪感が少なく、輪郭ハッキリ、スッキリした音の出かたです。低域から高域までよく出ています。ステレオ分離度は良く、高音質です。これくらいの音質になると、あとは好みの問題でしょう。
AM の感度はかなり良いです。スライドボリュームで IF 帯域を連続的に可変できます。 WIDE 側にした時の音質は結構イイです。
簡単なプログラム受信機能があります。オーディオタイマーと組み合わせて使います。
満足度の高いチューナーです
1983年の時点でこの性能＆音質は驚きます。当時、ベストバイモデルに選定されただけのことはあります。私は KT-1010F より基本性能に優れた KT-1010 / KT-1010Ⅱを推奨します。

操作方法について

プログラム受信のしかた
- プログラムタイマーと KT-1010 を接続して電源を切る直前に受信していた局（LAST-CH）と CH-1 の合計2局を受信することができます。これは2局を留守録音するときに大変便利です。 FM、AM 両局で可能です。
- [PROGRAM] ボタンを ON にして電源 OFF とします。この直前に受信していた局が [LAST-CH] です。
- タイマーにより電源 ON となると、[LAST-CH] が受信されます。
- 次にタイマーより電源 ON となると、[CH-1] が受信されます。これ以降、タイマーより電源 ON となると、[CH-1] が受信されます。
AM IF BAND ボリューム
- AM 放送を受信する際、復調帯域を広帯域（WIDE）から狭帯域（NARROW）まで連続的に可変できます。
- WIDE・・・混信のない地域での通常の位置です。低歪で、より音質の良い放送を受信することができます。
- NARROW・・・プリエンファシスされた放送局を場合や、混信がある場合の位置です。選択度特性が良くなり、混信のない受信ができます。

レベルメータ

FM アンテナ入力レベルとレベルメータの振れの相関関係を測定してみました。 1～7 とあるのはレベル表示、×が消灯、○は点灯です。

これを見ると、S/N 良く受信するためには、フルレベルの必要があるようです。

アンテナ入力 (dB)	1	2	3	4	5	6	7
～-5	×	×	×	×	×	×	×
-4～12	○	×	×	×	×	×	×
13～25	○	○	×	×	×	×	×
26～31	○	○	○	×	×	×	×
32～35	○	○	○	○	×	×	×
36～45	○	○	○	○	○	×	×
46～53	○	○	○	○	○	○	×
54～	○	○	○	○	○	○	○

仕様ほか

ドキュメント
- 取扱説明書
- カタログ

仕様

FM チューナー部
受信周波数範囲	76～90MHz
感度 (75Ω)	mono : 0.95uV / 10.8dBf
S/N 比 50dB 感度	mono : 1.8uV / 16.2dBf stereo : 24uV / 38.8dBf
高調波歪率	wide mono : 0.009% (100Hz), 0.006% (1kHz), 0.03% (15kHz), 0.02% (50Hz～10kHz) wide stereo : 0.04% (100Hz), 0.0095% (1kHz), 0.3% (15kHz), 0.1% (50Hz～10kHz) narrow mono : 0.1% (100Hz), 0.12% (1kHz), 0.3% (15kHz), 0.15% (50Hz～10kHz) narrow stereo : 0.4% (100Hz), 0.3% (1kHz), 1.0% (15kHz), 0.6% (50Hz～10kHz)
S/N 比 (85dBf 入力, 90MHz)	mono : 98dB stereo : 88dB
キャプチャーレシオ	wide : 1.0dB narrow : 2.5dB
実効選択度	wide : 45dB narrow : 90dB
ステレオセパレーション	wide : 68dB (1kHz), 50dB (50Hz～10kHz), 36dB (15kHz) narrow : 50dB (1kHz), 40dB (50Hz～10kHz), 36dB (15kHz)
イメージ妨害比	95dB (84MHz)
IF 妨害比	110dB (84MHz)
スプリアス妨害比	100dB (84MHz)
AM 抑圧比	65dB
サブキャリア抑圧比	70dB
AM チューナー部
受信周波数範囲	522～1629kHz
感度	10uV 250uV/m (ループアンテナ)
S/N 比 (30%変調1mV入力)	52dB
高調波歪率 (1000kHz)	0.3% (wide)～0.8% (narrow)
選択度	30dB (wide)～50dB (narrow)
総合
出力レベル / インピーダンス	FM : 600mV / 1.7kΩ (1kHz, 100% dev) AM : 180mV / 1.7kΩ (400Hz, 100% mod)
プリセットメモリのバックアップ保証時間	3日 (72時間)
電源	AC100V, 50/60Hz
定格消費電力 (電気用品取締法)	15W
外形寸法	440(W)×64(H)×317(D)mm
重量	3.8kg
その他
発売時期	1983年
定価	59,800円
