KENWOOD L-02T

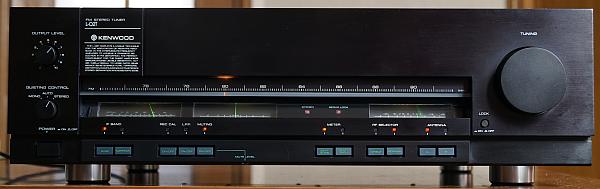

KENWOOD L-02T が到着

2014年2月3日、埼玉熊谷の K さんより KENWOOD L-02T の修理依頼品が到着しました。

定価30万円の超高級チューナ です。



状況チェック

  1. 修理依頼者のコメント

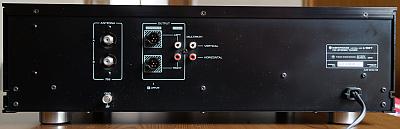

  2. 外観

  3. 電源 ON してチェック

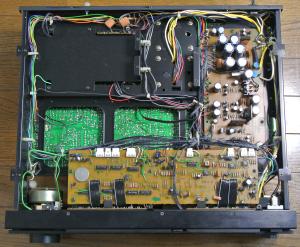

カバーを開けてみました

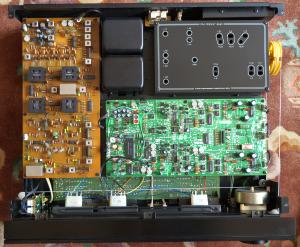

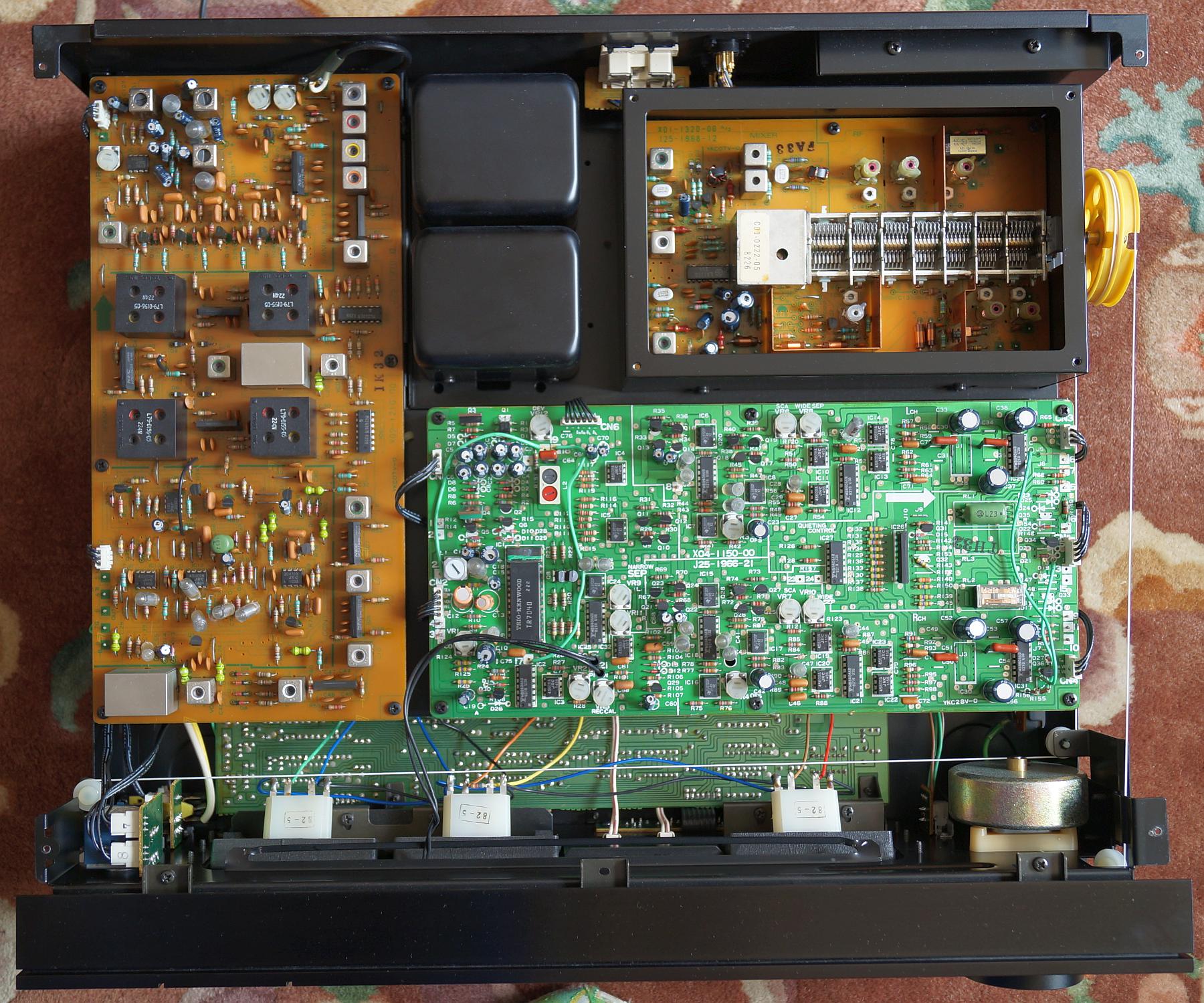

  1. 非常に良い作り ・・・ 写真をクリックすると拡大写真を表示できます。

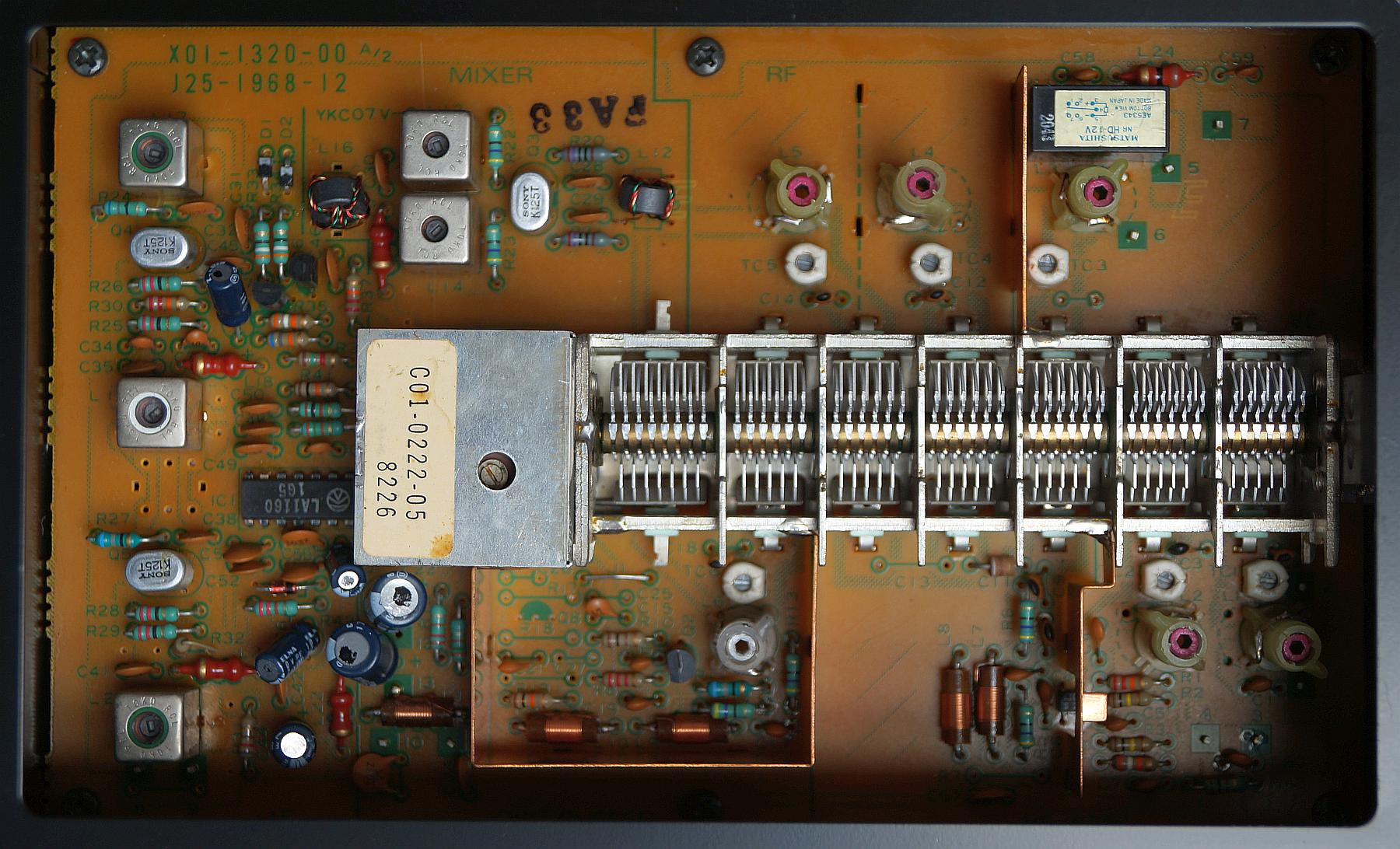

  2. フロントエンド ・・・ 写真をクリックすると拡大写真を表示できます。

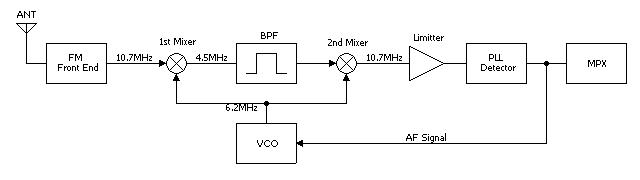

  3. ノンスペクトラム IF システム

  4. MPX 部



調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

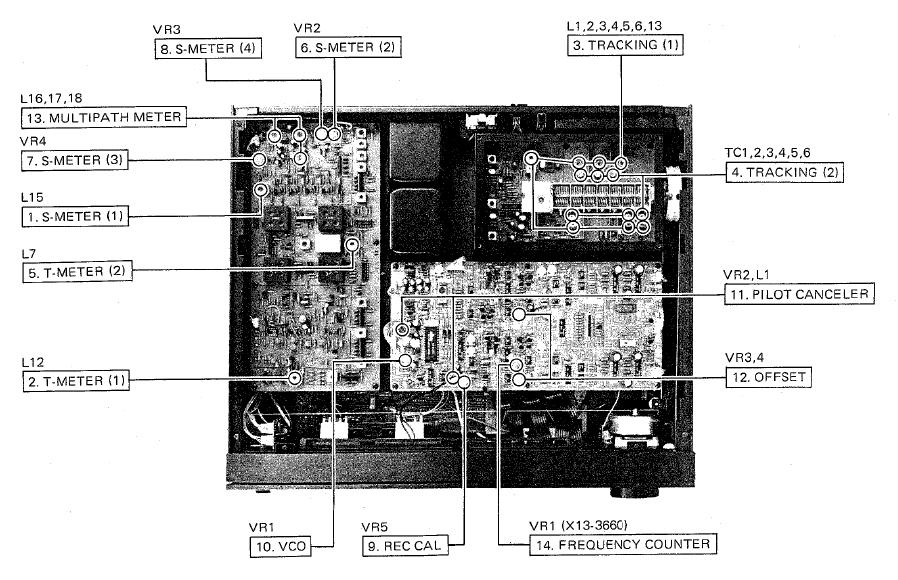

  1. 調整ポイント



  2. 電圧チェックポイント (VP)

    VP 標準電圧 実測電圧 判定 備考
    電源基板 15pin +14V (未測定) - FRONT END
    18pin -15.5V (未測定) - IF
    20pin +14V (未測定) -
    CN1 1pin -8V (未測定) - CONTROL
    2pin +8V (未測定) -
    CN2 2pin +15V (未測定) - MPX COMPOSITE (非安定)
    3pin -15V (未測定) -
    CN3 3pin +15V (未測定) - MPX R (非安定)
    4pin -15V (未測定) -
    CN4 1pin +12V (未測定) - RELAY
    3pin +8.5V (未測定) - LED
    4pin +7.4V (未測定) - POWER MUTE

  3. 調整手順

    手順 SSG出力 L-02T の設定 調整箇所 TP 及び調整値 備考
    1 - QUIETING CONTROL: STEREO
    IF BAND : WIDE
    REC CAL : OFF
    LPF : OFF
    MUTING : OFF
    METER : DEVIATION
    RF SELECTOR : NORMAL
    ANTENNA : A
    LOCK : OFF
    -
    2 90MHz 90dB
    mono 1kHz
    指針を 90MHz 付近で
    高調波歪が最小位置に
    合わせる
    [IF 基板]
    L12
    T メータ = センタ T メータ調整 (1)
    3 指針を 90MHz に合わせる [フロントエンド]
    OSC トリマ
    4 83MHz 60dB
    無変調
    83MHz 受信 [IF 基板]
    L15
    S メータ = 最大 S メータ調整 (1)
    5 78MHz 40dB
    無変調
    78MHz 受信 [フロントエンド]
    L1
    L2
    L3
    L4
    L5
    L6
    S メータ = 最大 RF トラッキング調整
    6 88MHz 40dB
    無変調
    88MHz 受信 [フロントエンド]
    TC1
    TC2
    TC3
    TC4
    TC5
    TC6
    7 手順5〜6を数回繰り返す
    8 83MHz 40dB
    無変調
    83MHz 受信 [フロントエンド]
    L13
    L14
    L17
    L20
    L23
    S メータ = 最大 フロントエンド内
    IF 調整 (10.7MHz)
    9 83MHz 90dB
    無変調
    83MHz 受信
    IF BAND : WIDE
    [IF 基板]
    L1
    L2
    L5
    R7 (後) 波形 = 最大
    オシロスコープで観測
    前段 IF 調整 (10.7MHz)
    10 OFF 83MHz 受信 [IF 基板]
    L7
    T メータ = センタ T メータ調整 (2)
    (2nd OSC) (6.2MHz)
    11 83MHz
    30〜40dB
    無変調
    83MHz 受信
    IF BAND : WIDE
    [IF 基板]
    L6
    L32 (4コア)
    R32 (左) 波形 = 最大
    オシロスコープで観測
    WIDE
    2nd IF 調整 (4.5MHz)
    12 [IF 基板]
    L33 (4コア)
    R35 (左) 波形 = 最大
    オシロスコープで観測
    13 83MHz 受信
    IF BAND : NARROW
    [IF 基板]
    L34 (4コア)
    L35 (4コア)
    R32 (左) 波形 = 最大
    オシロスコープで観測
    NARROW
    2nd IF 調整 (4.5MHz)
    14 83MHz 90dB
    無変調
    83MHz 受信
    IF BAND : WIDE
    [IF 基板]
    L8
    R52 (右) 波形 = 最大
    オシロスコープで観測
    後段 IF 調整 (10.7MHz)
    15 [IF 基板]
    L9
    R55 (右) 波形 = 最大
    オシロスコープで観測
    16 [IF 基板]
    L10
    R58 (後) 波形 = 最大
    オシロスコープで観測
    17 83MHz 90dB
    無変調
    83MHz 受信 [IF 基板]
    L11
    R63 (右) 波形 = 最大
    オシロスコープで観測
    PLL 検波調整
    18 83MHz 39dB
    無変調
    83MHz 受信
    RF SELECTOR : NORMAL
    [IF 基板]
    VR2
    S メータ = 50dBf S メータ調整 (2)
    NORMAL/DIRECT で
    目盛が違うので注意
    19 83MHz 59dB
    無変調
    [IF 基板]
    VR4
    S メータ = 70dBf
    20 手順18〜19を数回繰り返す
    21 83MHz 59dB
    無変調
    83MHz 受信
    RF SELECTOR : DIRECT
    [IF 基板]
    VR3
    S メータ = 70dBf
    22 83MHz 90dB
    stereo 1kHz L+R
    83MHz 受信
    RF SELECTOR : NORMAL
    [MPX 基板]
    VR1
    以下の [VCO 調整手順] を参照 VCO 調整
    23 [MPX 基板]
    VR2
    L1
    オーディオ出力 = 19kHz 成分最小 パイロットキャンセル調整
    24 [MPX 基板]
    VR3
    IC10-7pin = 0V DC オフセット調整 (L)
    25 [MPX 基板]
    VR4
    IC19-7pin = 0V DC オフセット調整 (R)
    26 83MHz 90dB
    AM 変調 10%
    [IF 基板]
    L16
    L17
    L18
    MULTIPATH メータ = 最大 MULTIPATH メータ調整
    27 83MHz 90dB
    mono 1kHz
    [IF 基板]
    L1
    L2
    オーディオ出力 = 高調波歪最小 歪補正 (mono)
    28 83MHz 90dB
    stereo 1kHz L+R
    [IF 基板]
    L32 色無コア
    歪補正 (stereo WIDE)
    28 83MHz 受信
    IF BAND : NARROW
    [IF 基板]
    L34 色無コア
    歪補正 (stereo NARROW)
    29 83MHz 90dB
    stereo 1kHz R
    83MHz 受信
    IF BAND : WIDE
    [MPX 基板]
    VR8
    L ch. オーディオ出力 = 最小 WIDE
    セパレーション調整
    30 83MHz 90dB
    stereo 1kHz L
    [MPX 基板]
    VR10
    R ch. オーディオ出力 = 最小
    31 83MHz 90dB
    stereo 1kHz R
    83MHz 受信
    IF BAND : NARROW
    [MPX 基板]
    VR9
    L ch. オーディオ出力 = 最小 NARROW
    セパレーション調整
    32 83MHz 90dB
    stereo 1kHz L
    [MPX 基板]
    VR11
    R ch. オーディオ出力 = 最小
    33 83MHz 90dB
    mono 400Hz
    83MHz 受信
    IF BAND : WIDE
    [MPX 基板]
    VR12
    D メータ = 100% D メータ調整
    34 - REC CAL : ON [MPX 基板]
    VR5
    D メータ = 50% REC CAL 調整
    35 83MHz 90dB
    mono 73kHz 10%
    83MHz 受信
    IF BAND : WIDE
    [MPX 基板]
    VR6
    VR7
    オーディオ出力 = 最小 SCA 調整 (1)
    36 83MHz 90dB
    mono 65kHz 10%
    [MPX 基板]
    L2
    SCA 調整 (2)

  4. 調整結果



使ってみました

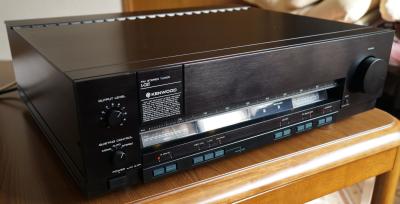

  1. デザイン

  2. 機能関連

  3. 感度や音質



仕様ほか

  1. ドキュメント

  2. 仕様

    FM 受信部
    受信周波数範囲 76〜90MHz
    アンテナインピーダンス
    (A/B 2系統)
    75Ω不平衡 F 端子
    感度 (75Ω) NORMAL : 0.95uV (10.7dBf)
    DIRECT : 5.0uV (25.2dBf)
    S/N 比 50dB 感度 (75Ω) NORMAL MONO : 1.7uV (15.8dBf)
    NORMAL STEREO : 20uV (37.2dBf)
    DIRECT MONO : 10uV (31.2dBf)
    DIRECT STEREO : 105uV (51.6dBf)
    高調波歪率
    (85dBf, 100% 変調)
    WIDE MONO : 0.004%(100Hz), 0.004%(1kHz), 0.015%(6kHz), 0.01%(15kHz), 0.015%(50Hz〜10kHz)
    WIDE STEREO : 0.015%(100Hz), 0.01%(1kHz), 0.03%(6kHz), 0.1%(15kHz), 0.04%(50Hz〜10kHz)
    NARROW MONO : 0.005%(100Hz), 0.02%(1kHz), 0.2%(6kHz), 0.05%(15kHz), 0.2%(50Hz〜10kHz)
    NARROW STEREO : 0.08%(100Hz), 0.05%(1kHz), 0.2%(6kHz), 0.5%(15kHz), 0.2%(50Hz〜10kHz)
    S/N 比 (85dBf, 100% 変調) MONO : 98dB
    STEREO : 88dB
    キャプチャーレシオ WIDE : 0.9dB
    NARROW : 2.5dB
    実効選択度 WIDE : 45dB (±400kHz)
    NARROW : 65dB (±300kHz)
    ステレオセパレーション WIDE : 60dB(1kHz), 50dB(50Hz〜10kHz), 45dB(15kHz)
    NARROW : 47dB(1kHz), 35dB(50Hz〜10kHz)
    周波数特性 15Hz〜15kHz +0.2/-0.5dB
    イメージ妨害比 (84MHz) NORMAL : 120dB
    IF 妨害比 (84MHz) NORMAL : 120dB
    スプリアス妨害比 (84MHz) NORMAL : 120dB
    AM 抑圧比 70dB
    サブキャリア抑圧比 LPF ON : 70dB
    LPF OFF : 65dB
    REC CAL 440Hz, 50% 変調
    出力レベル/インピーダンス
    (1kHz, 100%変調)
    固定出力 : 0.75V/1Ω
    Σ出力 (可変) : 1.5V/1Ω
    マルチパス出力 垂直出力 : 0.5V/3kΩ
    水平出力 : 0.01V/10kΩ
    ダイヤルスケール・アジャスタ ±2mm
    電源電圧 AC100V, 50/60Hz
    定格消費電力 (電気用品取締法) 28W
    外形寸法 480(W)×147.5(H)×423(D)mm
    重量 12.4kg
    その他
    発売時期 1982年
    定価 300,000円
