Lo-D FT-M70 をゲット！

2016年9月11日、Lo-D FT-M70 を平塚市の K さんより、研究用に寄贈していただきました。

程度＆動作チェック

外観
- 1981年製造で、シリアル番号は [10008031] です。
- 全体的には並みの中古状態です。大きなキズは無いがスレと汚れがあります。
- フロントパネルは綺麗です。上側の折り返し (天板側) にややスレはあるのですが、ラックに入れると見えません。
- リアパネルは綺麗です。端子類にサビが無く良い状態です。
- 天板は汚れが多いです。ビニコート鉄板なので、日焼けかもしれません。
入手した状態のまま電源 ON してチェックしました
- 電源は問題なく入りました。各ボタンの動作は正常です。
- FL 管は新品同様な輝度があります。
- FM は、問題なく受信でき、[STEREO] ランプも点灯します。問題ないです。
- AM は、問題なく受信できます。

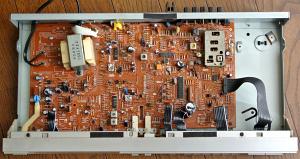

カバーを開けてみました

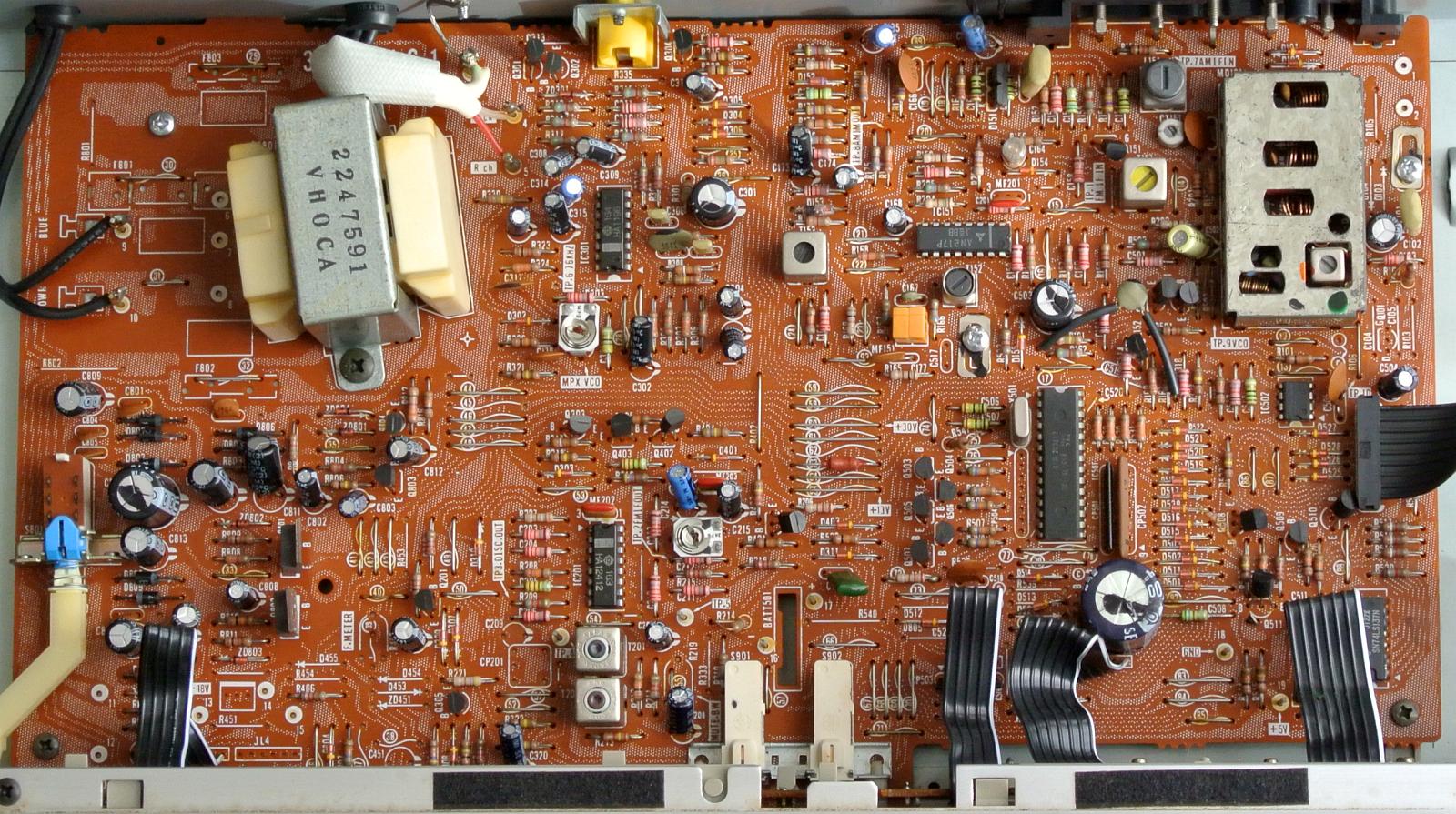

基板の作りは良いです写真をクリックすると拡大写真を表示できます
- 1981年製としては、なかなかの力作です。ギッシリ部品が詰まっています。

以下の IC を使用して合理化が図られています

部品番号	メーカ	IC	機能
IC151	Panasonic	AN217P	AM：RF 増幅・発振・混合・IF 増幅 FM：IF 増幅
IC201	Hitachi	HA12412	FM IF System
IC301	Hitachi	HA1196	PLL FM Stereo Demodulator
IC501	NEC	uPD1703C-018	PLL Frequency Synthesizer and Controller for FM and AM Tuner
IC502	NEC	uPB553AC	150MHz Low Power Prescalers
IC503	TI	SN74LS137	3-Line to 8-Line Decoders/Demultiplexers with Address Latches

FM フロントエンド
- MITSUMI 製の4連バリキャップ方式フロントエンドで、以下の回路です。
- 4連あれば性能的に合格ラインです。同調部は1点トラッキング調整しかできません。
FM IF 部
- 以下のシッカリした構成です。

  (FE)→[MF201(CF)]→[AN217P]→[MF203(CF)]→[MF202(CF)]→[HA12412]
FM 検波部
- [HA12412] を使ったクォードラチュア検波です。
MPX 部
- [HA1196] で構成します。 VCO 調整が必要な古いタイプの MPX です。
- セパレーション調整ボリュームがありません！！！
- キャリアリークフィルタもありません。
AM 受信部
- [AN217P] で全てを構成します。
- [AN217P] はそもそもマイナス駆動 (VCC=マイナス電位、GND=プラス電位) の IC です。
  - 昔は PNP ゲルマトランジスタしかなかったのでマイナス駆動が普通だった。
  - この IC を無理矢理プラス駆動している関係で、(AGC との兼ね合いで) S メータが逆に振れます。
プリセットメモリのバックアップ
- [C510] 4700uF/16V 電解コンデンサでメモリをバックアップします。バックアップ期間は、おそらく数日～1週間と思います。
- なお、電源コードに給電されている状態では POWER OFF でもプリセットメモリに常に電源供給されているので、メモリは消えません。

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

調整ポイント

BAND	場所	種別	調整ポイント	調整内容
FM	フロントエンド	L	L2 L4 L5	RF
		L	L7	OSC
		IFT	IFT	IF
	チューナ基板	IFT	T202	クォードラチュア検波 (歪率)
		IFT	T201	クォードラチュア検波 (同調点)
		VR	R217	ミューティングレベル
		VR	R325	MPX VCO
AM	チューナ基板	L	L151	RF
		TC	CT151	RF
		L	T151	OSC
		IFT	T152 T153	IF

テストポイント (TP)

BAND	TP	シルク印刷	測定	内容	備考 (接続先)
FM	TP1	FM IF IN	TP1～GND 間	FE からの IF 信号	MF201(CF)-1pin
	TP2	FM IF OUT	TP2～GND 間	S メータ出力	IC201(HA12412)-13pin
	TP3	DISC. OUT	TP3～GND 間	検波出力	R209 を介して IC201(HA12412)-6pin
	TP4	(なし)	TP4～TP5 間	クォードラチュア検波の NULL 電圧	IC201(HA12412)-7pin
	TP5	(なし)	TP4～TP5 間	クォードラチュア検波の NULL 電圧	IC201(HA12412)-10pin
	TP6	76kHz	TP6～GND 間	MPX VCO チェック (76kHz±100Hz)	R324 を介して IC301(HA1196)-10pin
	TP10	(なし)	TP10～GND 間	OSC 出力	[チューナパック]-8pin
AM	TP7	AM IF IN	TP7～GND 間	FE のアンテナ入力	AM ループアンテナ端子のホット側
AM	TP8	AM IM OUT	TP8～GND 間	S メータ出力 (検波出力)	R175 を介して検波ダイオード D153-A レベルが高いほど電圧が下がる
FM/AM	TP9	VCO	TP9～GND 間	VT 電圧	Q502(2SC1740)-C

電圧チェックポイント (VP)

電圧の実測値は以下のように正常でした。

VP	標準値	実測値	備考
+30V	+30.6V	+30.43V	VT 電圧用
+13V	+12.6V	+12.46V	チューナ用
+5V	+5.0V	+4.76V	デジタル用
-18V	-17.2V	-17.13V	FL 管用
-24V	-23.8V	-23.82V	FL 管用

FM 受信部の調整

手順	SSG出力	FT-M70 の設定	調整箇所	TP 及び調整値	備考
1	-	FUNCTION：FM FM MODE：MONO	-	-
2	-	89.9MHz 受信	L7	TP9～GND 間電圧 = 20.58V	(実測値) 標準値は 19.9V 調整し辛いのでパスしてもよい
3	-	76.1MHz 受信	-	TP9～GND 間電圧 = 3.071V	確認のみ (実測値) 標準値は 3.0V 確認だけなのでパスしてもよい
4	83.0MHz 30dB 変調：OFF	83.0MHz 受信	L2 L4 L5	TP2～GND 間電圧 = 最大	RF 調整調整し辛いのでパスしてもよい
5	83.0MHz 30dB 変調：OFF		IFT	TP2～GND 間電圧 = 最大	IF 調整
6	83.0MHz 90dB 変調：mono 1kHz		T202	オーディオ出力 = 歪率最小
7	83.0MHz 90dB 変調：mono 1kHz		T201	TP4～TP5 間電圧 = 0±80mV	(同調点調整)
8	手順6と7を数回繰り返す				クォードラチュア検波調整
9	-	FUNCTION：FM FM MODE：AUTO	-	-
10	83.0MHz 90dB 変調：stereo 1kHz	83MHz 受信	R325	以下の [VCO 調整手順] を参照	VCO 調整
11	83.0MHz 90dB 変調：stereo 1kHz		IFT	オーディオ出力 = 歪率最小	ステレオ歪率調整
12	83.0MHz 変調：mono 1kHz		R217	SSG 出力 = 17.2dB で MUTE OFF SSG 出力 = 16.2dB で MUTE ON になるよう調整する	ミューティングレベル調整

VCO 調整手順

手順	備考
1	R325を反時計方向に回し切る
2	R325を徐々に時計方向に回し、ディスプレイの [STEREO] 表示が点灯した位置を記録する
3	R325を時計方向に回し切る
4	R325を徐々に反時計方向に回し、ディスプレイの [STEREO] 表示が点灯する位置を記録する
5	R325を [手順2] と [手順4] の中間に設定する

AM 受信部の調整

純正ループアンテナで調整が必要。純正ループアンテナでない場合は、そのアンテナ用に調整されてしまいます。

手順	SSG出力	FT-M70 の設定	調整箇所	TP 及び調整値	備考
1	-	FUCTION：AM	-	-
2	-	1611kHz 受信	T151	TP9～GND 間電圧 = 23.02V	(実測値)
3	-	522kHz 受信	-	TP9～GND 間電圧 = 1.708V	調整不可なので確認のみ (実測値)
4	593kHz 60dB 変調：1kHz 30%	593kHz 受信	L151	オーディオ出力 = 最大 (TP8～GND 間電圧 = 最小)
5	1404kHz 60dB 変調：1kHz 30%	1404kHz 受信	CT151	オーディオ出力 = 最大 (TP8～GND 間電圧 = 最小)
6	手順4と5を数回繰り返す				RF トラッキング調整
7	999kHz 60dB 変調：1kHz 30%	999kHz 受信	T152 L153	オーディオ出力 = 最大 (TP8～GND 間電圧 = 最小)	IF 調整

調整結果
- 高調波歪率は 0.18% (stereo 1kHz) と、スペック (0.25%) より良好でした。
- ステレオセパレーションは、スペック (45dB) 通りでした。
  - セパレーション調整ボリュームが無くて、この値は良好と言えます。やはり、基本性能が優れているのです。
- キャリアリークフィルタが無いので、キャリアリークは多いです。キャリアリークは 19kHz なので、ほとんどの人には聴こえない。
- オーディオ出力レベル偏差は問題ない値です。
項目 L R 単位

ステレオセパレーション 45 47 dB

パイロット信号キャリアリーク -37 -36 dB

オーディオ出力レベル偏差 0 +0.21 dB

使ってみました

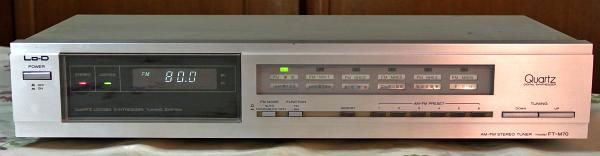

フロントパネル
- 標準コンポサイズですが、奥行が 242mm と短く、設置は楽です。
- フロントパネルはヘアラインのシルバーアルミ材です。
- ディスプレイの表示器は FL 管です。
- ノブは無く、全てボタン操作です。
- 6個のプリセットボタンに対応した交換可能な局名表示があります。
リアパネルの端子
- アンテナ端子は FM/AM とも5連ネジターミナル型です。
  - FM は 75Ω と 300Ω に対応しています。
  - AM は付属の AM ループアンテナを接続します。
  - AM には外部アンテナ端子もあります。この端子を使う場合にも AM ループアンテナの接続が必須です。
- [制御信号出力] という RCA 端子があります。
- [OUTPUT] は RCA 端子ではなく、オーディオコードが括り付けで、安っぽいです。オーディオマニアからは敬遠されるでしょう。
プリセットメモリ
- FM/AM ごとに6局の周波数が記憶できるプリセットボタンがあります。
同調方式は [マニュアル] [オートスキャン] [プリセット]
- [マニュアル] では、[TUNING] ボタンを押すとステップごとに周波数が増減します。
- [TUNING] ボタンを長押しすると、[オートスキャン] して放送局を探し、見つかればスキャンを停止して受信します。
- [PRESET] ボタンを押すと、プリセットコールして受信します。
その他
- 受信した電波レベルを表示する S メータ機能がないです。なくてもそう困らないです。耳で良好かどうか判断できますから。
感度や音質
- FM/AM とも問題ない感度です。
- FM の音は、クォードラチュア検波特有の柔らかい音ですが、低音がよく出ていて解像度感もあって良い音です。
- AM の音は、周波数レンジが狭い並みの音です。
評価
- やはりシッカリ作ってある感じがして、安定した性能をたたき出しています。
- FM 4連バリキャップのフロントエンド採用で性能の良いチューナです。

仕様ほか

ドキュメント
- FT-M70 Service Manual ・・・海外版サービスマニュアル

仕様

電網上に取扱説明書が無く、上記の [海外版サービスマニュアル] を参考に纏めました。推定が入っているので信じないでください。

FM 受信部
受信周波数範囲	76.1～89.9MHz
実用感度 (IHF 75Ω)	1.0uV
選択度	70dB (±400kHz)、65dB (±300kHz)
イメージ妨害比	75dB
IF 妨害比	85dB
AM 抑圧比	56dB
キャプチャーレシオ	1.0dB
歪率 (1kHz)	stereo：0.25% mono：0.1%
ステレオセパレーション	45dB (1kHz)
S/N 比 (IHF)	stereo：68dB mono：75dB
周波数特性	30Hz～12kHz ±2dB
出力電圧 (400Hz)	550mV (100%)
アンテナ	75Ω / 300Ω
AM 受信部
受信周波数範囲	522～1611kHz
実用感度	17uV/m
イメージ妨害比	50dB
IF 妨害比	40dB
選択度 (±10kHz)	30dB
S/N 比	53dB
出力電圧 (400Hz)	165mV (30%)
アンテナ	ループアンテナ (付属)
総合
電源	AC100V, 50/60Hz
消費電力	8W
外形寸法	435(W)×83(H)×242(D)mm
重量	3.2kg
その他
発売時期	1981年頃
定価	(不明)

項目	L	R	単位
ステレオセパレーション	45	47	dB
パイロット信号キャリアリーク	-37	-36	dB
オーディオ出力レベル偏差	0	+0.21	dB
