入手した LUXMAN T-400 は故障しており、これを直すにはオリジナルを逸脱する改造を施す必要がありました。
従って、この記事はオリジナルの LUXMAN T-400 の調整記事とはなっていません。

LUXMAN T-400 をゲット！

2014年9月17日、LUXMAN T-400 の中古を税込1,000円でゲット！しました。

デザインの美しさに惹かれました。周波数表示辺りに繊細さを感じます。

販売表示は以下です。 動作しないと言われると、どうしても欲しくなります。病気かもしれません。

AM は受信しません。
FM は受信しているようですが、ノイズのような音しか出ません。
ジャンク品です。外観は全体的にキズがあります。付属品はありません。

状況チェック

外観
- 天板に多少擦りキズがありますが、醜くはなく普通の中古レベルです。
- フロントパネルは僅かに線キズがあるものの綺麗です。フロントパネルはヘヤラインを施したアルミ製です。
- 左サイド飾りに右の写真のようなキズと塗装ハゲがあります。右サイド飾りが良好だけに残念です。サイド飾りはアルミ製と思っていましたが、よくよく見るとプラスチックにシャンパンゴールドのメタルメッキを施したものでした。
- 操作ボタンはキズ等なくとても綺麗です。ボタンはプラスチック製です。
電源 ON にて動作確認
- 電源は問題なく ON できました。
- 周波数などを表示する蛍光表示器の輝度は良好です。
- プリセットセレクト表示 LED の輝度は良好です。
- 操作ボタンの動作は良好です。
- FM/AM とも受信動作は正常です。 FM 受信では stereo 表示も正常です。
- 問題は左右オーディオ出力です。
  - FM/AM に関係なく、出力レベルが極端に低いです。しばらく放置すると正常になることもあります。もしくは、ボソボソというノイズが出たりします。ともかく不安定です。
  - [test tone] ボタンでのテスト音出力はいつも正常です。
- 販売表示の「FM/AM とも受信しません」は、この左右オーディオ出力の不良を言っているのだと思います。

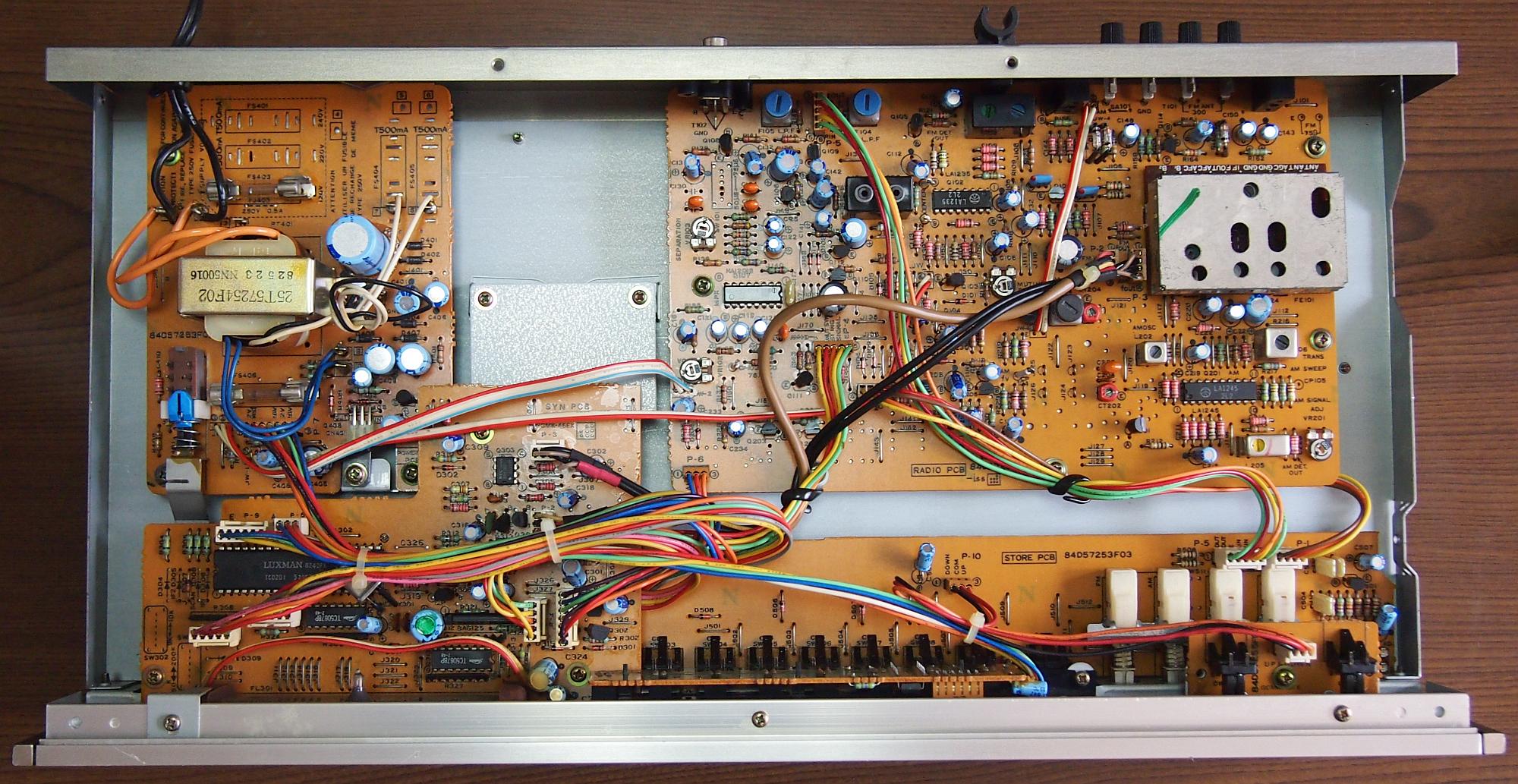

カバーを開けてみました

基板の作りは良いです。写真をクリックすると拡大写真を表示できます。
- [RADIO PCB] [SYN PCB] [STORE PCB] [MEMORY PCB] [UP&DOWN PCB] [POWER SUPPLAY PCB] の6枚の基板で構成します。
- 使っている部品のロット番号より、本機は1982年製造品と判りました。電源ケーブルの製造マーキングも1982年でした。
RADIO PCB
- 受信機能があるメインボードです。
- FM フロントエンドは4連バリキャップ方式です。コイルは空芯タイプで、トリマコンデンサも4個あります。
- FM IF 部は以下のシンプルな構成です。 SANYO LA1235 でクォードラチュア検波と同調点検出をします。
- FM MPX 部は HITACHI HA12016 を使った PLL MPX です。セパレーション調整ボリュームは1個で左右共通です。
- AM 受信部は SANYO LA1245 で全てを行っています。 2連バリキャップのフロントエンド構成でごく普通です。
SYN PCB
- PLL 制御、蛍光表示管への表示を行うボードです。
- LUXMAN 8240PK は MCU で、全体の制御や PLL 制御を行います。
- TOSHIBA TC5067BP は蛍光表示ドライバ、 ROHM BA6125 は5点レベルメータ表示、 NEC uPB553AC は周波数プリスケーラです。
STORE PCB
- [store] [1]～[8] [memory scan] [FM] [AM] [test tone] [FM muting off (mono)] ボタンが搭載されたボードです。
MEMORY PCB
- プリセット LED 1～8 が実装されています。
UP&DOWN PCB
- TUNING の [down] [up] ボタンが搭載されたボードです。
POWER SUPPLAY PCB
- 電源ボードです。電源トランスも実装されています。

修理

[現象]：FM/AM に関係なく、出力レベルが極端に低い。
- [原因] は HITACHI HA12016 不良でした。出力の 4pin, 7pin の電圧を測ってみると、現象発生時に 9V、自然復旧時に 5.5V となります。フラフラしており不安定です。 9V は電源電圧に近く、これでは正常な出力が出せません。
- FM/AM とも、オーディオ信号はこの IC から出力されるので、FM/AM ともに不具合現象が出ることと辻褄が合います。
- test tone はこの IC を通過することなく、独自出力となっています。これも、test tone では正常であったことと辻褄が合います。
- 私のほうでは、この頃の日立のアナログ系 IC の故障が多発していることを確認しています。通常、IC はほとんど故障しません。何か製造上の問題があったのではと思います。ただし、もう製造後30年以上を経過しているので時効とは思いますが・・・
交換用 HA12016 を探してみました。
- 私のドラえもんのポッケを探してみましたが、ありませんでした。
- アキバ等で売っていないか調べてみましたが、HA12016 は廃番になって久しいので、部品ショップでの在庫は皆無でした。
- こうなると、HA12016 が搭載されたチューナから抜き取って移植する方法が考えられますが、送料等を入れて数千円投資する勇気が出ません。買った T-400 は 1,000円ですし。 HA12016 が搭載されたチューナとは、[AIWA S-R7] [ONKYO T-427R] [TRIO KT-80] [TRIO KT-900] [Victor T-X55] です。他にもあると思いますが、把握していません。
別の MPX IC で代用できないか？・・・検討してみました。
- 私のドラえもんのポッケに多数あった SANYO LA3410 が HA12016 に非常に近いと判りました。
  - 形状は同じ 16pin DIP です。
  - 電源 pin、入出力 pin など、pin 配列が HA12016 とほぼ同じです。「ほほ同じ」と言うことは、違う部分もあると言うことです。
  - この事実より、LA3410 は HA12016 を参考に改良を加えた製品と思われます。
  - LA3410 は VCO 調整不要で、 Accuphase T-107 にも採用されている優秀な MPX IC です。
- 結論として、若干の改造で LA3410 で代用可能と判断しました。
HA12016 → LA3410 に変更＆回路改造を実行！
- 右図は以下の検討をして設計した回路図です。左側は T-400 オリジナル回路、右側は私が設計した代替回路です。右図をクリックすると pdf で拡大表示できます。
  - T-400 オリジナルでよい部分は、できるだけそのままとします。
  - 新しく配置する部品は、できるだけ既存のプリントパターンに載るように考慮します。（新たな穴は開けない。）代替回路のほうが部品点数が少なくなるので、可能と思われました。
- 下の写真の左は改造前の MPX 回路付近で、右は改造後です。
  - 写真から判るように改造後でも特に違和感はないと思います。
  - LA3410 取り付けには IC ソケットを使ってみました。

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

電圧チェック

ポイント	標準値	実測値 (参考)	備考
+12V SWed	+12V	+11.8V	[POWER SUPPLAY PCB] の [P-7] コネクタ
-26V	-26V	-24.2V	[POWER SUPPLAY PCB] の [P-7] コネクタ
+12V	+12V	+11.8V	[POWER SUPPLAY PCB] の [P-7] コネクタ
+26V	+26V	+25.6V	[POWER SUPPLAY PCB] の [P-7] コネクタ

FM 受信部の調整

手順	SSG周波数	SSG出力	T-400 の設定	調整箇所	TP 及び調整値	備考
1	-	-	BAND : FM test tone : OFF FM muting : ON	-	-
2	-	-	76.1MHz 受信	フロントエンド OSC コイル	フロントエンド B2 電圧 = 3.0V	VT low
3	-	-	89.9MHz 受信	フロントエンド OSC トリマ	フロントエンド B2 電圧 = 21.0V	VT high
4	-	-	-	-	手順2と3を数回繰り返す	VT トラッキング調整
5	76.1MHz	変調 : OFF 出力 : 30dB	76.1MHz 受信	フロントエンド RF コイル×3	VR101 電圧 = 最大	VR101 = MUTING/FM SIG ADJ
6	89.9MHz	変調 : OFF 出力 : 30dB	89.9MHz 受信	フロントエンド RF トリマ×3	VR101 電圧 = 最大	VR101 = MUTING/FM SIG ADJ
7	-	-	-	-	手順5と6を数回繰り返す	RF トラッキング調整
8	83MHz	変調 : OFF 出力 : 30dB	83MHz 受信	フロントエンド IFT	VR101 電圧 = 最大	IF 調整 VR101 = MUTING/FM SIG ADJ
9	83MHz	変調 : MONO, 1kHz 100% 出力 : 90dB	83MHz 受信	L101 左側コア	オーディオ出力 = 高調波歪最小
10	83MHz	変調 : MONO, 1kHz 100% 出力 : 90dB	83MHz 受信	L101 右側コア	CP101～CP102 間電圧 = 0V
11	-	-	-	-	手順9と10を数回繰り返す	QR 検波調整
12	83MHz	Pilot 信号 : ON 変調 : R/L only, 1kHz 100% 出力 : 90dB	83MHz 受信	セパレーション調整ボリューム	L/R ch. オーディオ出力電圧 = 最小	セパレーション調整
13	83MHz	Pilot 信号 : ON 変調 : OFF 出力 : 90dB	83MHz 受信	F104 (LPF)	L ch. オーディオ出力電圧　= 19kHz キャリアリーク最小	キャリアリーク調整 (L)
14	83MHz	Pilot 信号 : ON 変調 : OFF 出力 : 90dB	83MHz 受信	F105 (LPF)	R ch. オーディオ出力電圧　= 19kHz キャリアリーク最小	キャリアリーク調整 (R)
15	83MHz	変調 : OFF 出力 : 40dBuV (51.3dBf)	83MHz 受信	VR101	S メータ表示 = フル	S メータ調整 VR101 = MUTING/FM SIG ADJ

AM 受信部の調整

手順	SSG周波数	SSG出力	T-400 の設定	調整箇所	TP 及び調整値	備考
1	-	-	BAND : AM test tone : OFF	-	-
2	-	-	522kHz 受信	L202	CP104 電圧 = 1.2V	VT low
3	-	-	1611kHz 受信	CT202	CP104 電圧 = 8.4V	VT high
4	-	-	-	-	手順2と3を数回繰り返す	VT トラッキング調整
5	630kHz	変調 : OFF 出力 : 40dB	630kHz 受信	L204	VR201 電圧 = 最大	VR201 = AM SIGNAL ADJ
6	1440kHz	変調 : OFF 出力 : 40dB	1440kHz 受信	CT204	VR201 電圧 = 最大	VR201 = AM SIGNAL ADJ
7	-	-	-	-	手順5と6を数回繰り返す	RF トラッキング調整
8	999kHz	変調 : OFF 出力 : 40dB	999kHz 受信	L205 L206	VR201 電圧 = 最大	IF 調整 VR201 = AM SIGNAL ADJ
9	999kHz	変調 : OFF 出力 : 40dB	999kHz 受信	VR201	S メータ表示 = フル	S メータ調整 VR201 = AM SIGNAL ADJ

再調整結果

ステレオセパレーションは 41dB ですから、私の基準 (50dB) に達しませんでした。でも漏れ音の歪感はないので聴感的には悪くないです。
1kHz stereo での高調波歪率は 0.01% だったので、これは合格です。

MPX IC を LA3410 に置き換えたことで、FM/AM ともオーディオ出力レベルがオリジナルより 4.0dB 下がりましたが、この程度は特に問題ないと思います。オーディオ出力レベルが下がったので、test tone のレベルが相対的に 4.0dB 上がっています。

項目	L	R	単位
ステレオセパレーション	41.0	41.0	dB
パイロット信号キャリアリーク	-84.0	-81.0	dB
オーディオ出力レベル偏差 (MONO)	0	+0.01	dB
test tone 信号	492.2 -4.0	492.2 -4.0	Hz dB

使ってみました

デザイン
- LUXMAN らしい優れたデザインです。ボタンの色使いやフィーリングなど抜群に良いです。
- 蛍光表示管の表示色は青緑色です。特に周波数表示が斜小文字で小気味良いです。
操作方法
- 受信バンド
  - [FM] ボタンを押すと FM バンド、[AM] ボタンを押すと AM バンドに切り換わります。
- 手動同調
  - [DOWN] [UP] ボタンを押すごとに、FM なら 0.1MHz step、AM なら 9kHz step で周波数が変化して受信します。
- プリセット同調
  - プリセットボタン [1]～[8] ボタンを押すと、プリセットされた周波数で受信します。
- メモリスキャン
  - [memory scan] ボタンを押すと、5秒ごとに昇順で [1]～[8] にプリセットされた周波数を受信します。
  - メモリスキャンを停止するには、再度 [memory scan] ボタンを押します。
- プリセットのしかた
  1. 手動同調にてプリセットしたい放送局を受信します。
  2. [store] ボタンを押します。
  3. プリセットさせたい [1]～[8] ボタンを押すと、そのボタンにプリセット完了です。
- テストトーン出力
  - [test tone] ボタンを押すと 440Hz のテスト信号がオーディオ出力されます。
- ミューティング / モノ受信
  - [FM muting off (mono)] ボタンを押し込むとミューティングが解除され、かつ、強制的にモノラルで受信します。
  - この機能は FM 受信時のみ有効です。
リアパネルの端子
- FM アンテナ端子は75Ωと300Ωに対応します。 F 端子がないのが残念です。
- AM アンテナ端子にはループアンテナを接続します。
- オーディオ出力端子は一般的な RCA ピンタイプです。
受信性能および評価
- FM は4連バリキャップフロントエンドで妨害電波排除能力は十分あります。
- 特に高性能と言うわけではありませんが、普通に使うには十分と思います。
- デザインに惚れるチューナなので、所有する喜びを感じます。
- 高さが低く奥行きが短いので設置が楽です。

仕様

FM 受信部
受信周波数	76.10～89.90MHz
IHF 実用感度 (75Ω)	0.9uV (10.3dBf)
S/N 比 50dB 感度 (75Ω)	1.75uV (16.0dBf)
実効選択度	70dB (±400kHz)
スプリアス妨害抑圧比	100dB
IF 妨害抑圧比	100dB
イメージ妨害抑圧比	80dB
振幅変調抑圧比	60dB
キャプチャレシオ	1.5dB
周波数特性	20Hz～15kHz ±0.5dB
歪率	mono：0.05% (100Hz), 0.08% (1kHz), 0.15% (6kHz) stereo：0.08% (100Hz), 0.08% (1kHz), 0.15% (6kHz)
S/N 比	stereo 76dB
ステレオセパレーション	100Hz：45dB 1kHz：50dB 10kHz：30dB
出力電圧	700mV (1kHz, 100% 変調)
AM 受信部
受信周波数	522～1611kHz
IHF 実用感度	外部アンテナ：15uV ループアンテナ：550uV/m
スプリアス妨害抑圧比	50dB
イメージ妨害抑圧比	45dB
歪率 (400Hz, 30% 変調)	0.3%
S/N 比	50dB
出力電圧	250mV (400Hz, 30% 変調)
総合
電源電圧	AC100V, 50/60Hz
消費電力	7W
外形寸法	453(W)×77(H)×229(D)mm
重量	3.0kg
その他
発売時期	1982年12月
定価	49,800円
