Marantz Model 115

Marantz Model 115 が到着

2023年1月12日、三重県三重郡の S さんより Marantz Model 115 の修理依頼品が到着しました。 この写真は修理＆照明 LED 化後です。

製造から半世紀経ったビンテージチューナです。 直るかな？

---

程度＆動作チェック

1. 修理依頼者のコメント


   • 受信はするのですが、[FM] [AM] [stereo] ランプがつきません。 ステレオにならないのか球切れなのか分かりません。


   • output ボリュームのガリ、周波数のズレなどがあります。 その他不具合があれば修理お願いします。


   • 全ての照明の LED 化を是非お願いします。 ランプの色、その他オリジナルにこだわってはいません。


   • 少しでも長く FM/AM チューナーとして使用出来ればと思っています。


2. 外観


   • 製造シリアル番号は [90352] です。 電源コードから製造年はわかりませんでした。


   • 半世紀を超えるビンテージ品ですが、全体的にはかなり綺麗なほうです。


   • フロントパネルは綺麗です。


   • なぜか？ [AM] ボタンにテープが貼られています。


     • テープを外してチェックしたところ、[FM] ボタンを押すと [AM] ボタンが飛び出して外れるようです。


     • [FM] [AM] ボタンはシーソー動作し、片方を ON にするともう片方が OFF になる構造です。


   • リアパネルは綺麗です。 端子類に輝きが残っています。


   • なぜか？ 電源コードが短くカットされ、別物のプラグが付いています。


     • 修理依頼者に確認したところ、[Model 115 は中古購入で、購入した時からこの状態] とのことです。


   • 天板は綺麗です。 木目調のビニコート鉄板製です。


   • 底板は綺麗です。 底板を留めるネジに赤錆が出ています。


   • ダイヤル指針の動きはスムーズです。


3. 電源 ON してチェック


   • [FM] [AM] [STEREO] ランプは点灯しませんが、これ以外のランプは問題なさそうです。


     • ダイヤル面の照明は暗いように感じます。


     • ノブやスイッチは問題なく動作します。


   • FM 受信


     • 周波数ズレがあり 80MHz の放送が 79.4MHz で受信されます。


     • 音は出ますが、やや歪を感じます。 ステレオ感も弱いです。


   • AM 受信


     • 周波数ズレはなくちゃんと受信できます。 音も問題ないです。



---

カバーを開けてみました

1. 作りは良いです。


   • フロントパネルの内側で右上に [19730128] と印刷されていたので、本機は [1973年1月28日製造品] と思います。


   • IC は1つも使われておらず、完全ディスクリートです。

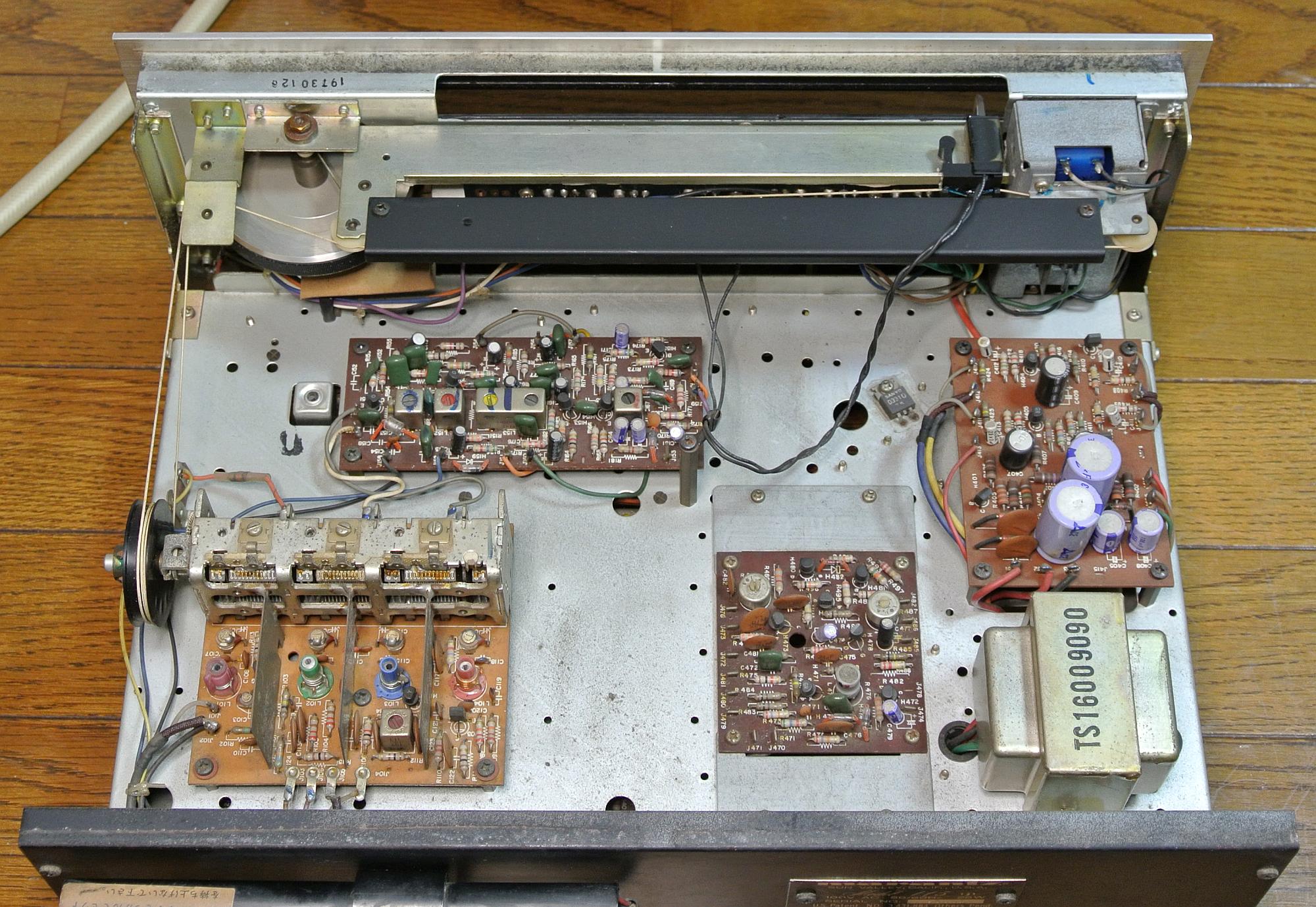

   • 下の左側写真は天板を外して撮影したものです。 写真をクリックすると拡大写真を表示できます。


     • 左から [フロントエンド] [AM 基板] [ノイズアンプ基板] [AF アンプ＆電源基板] です。

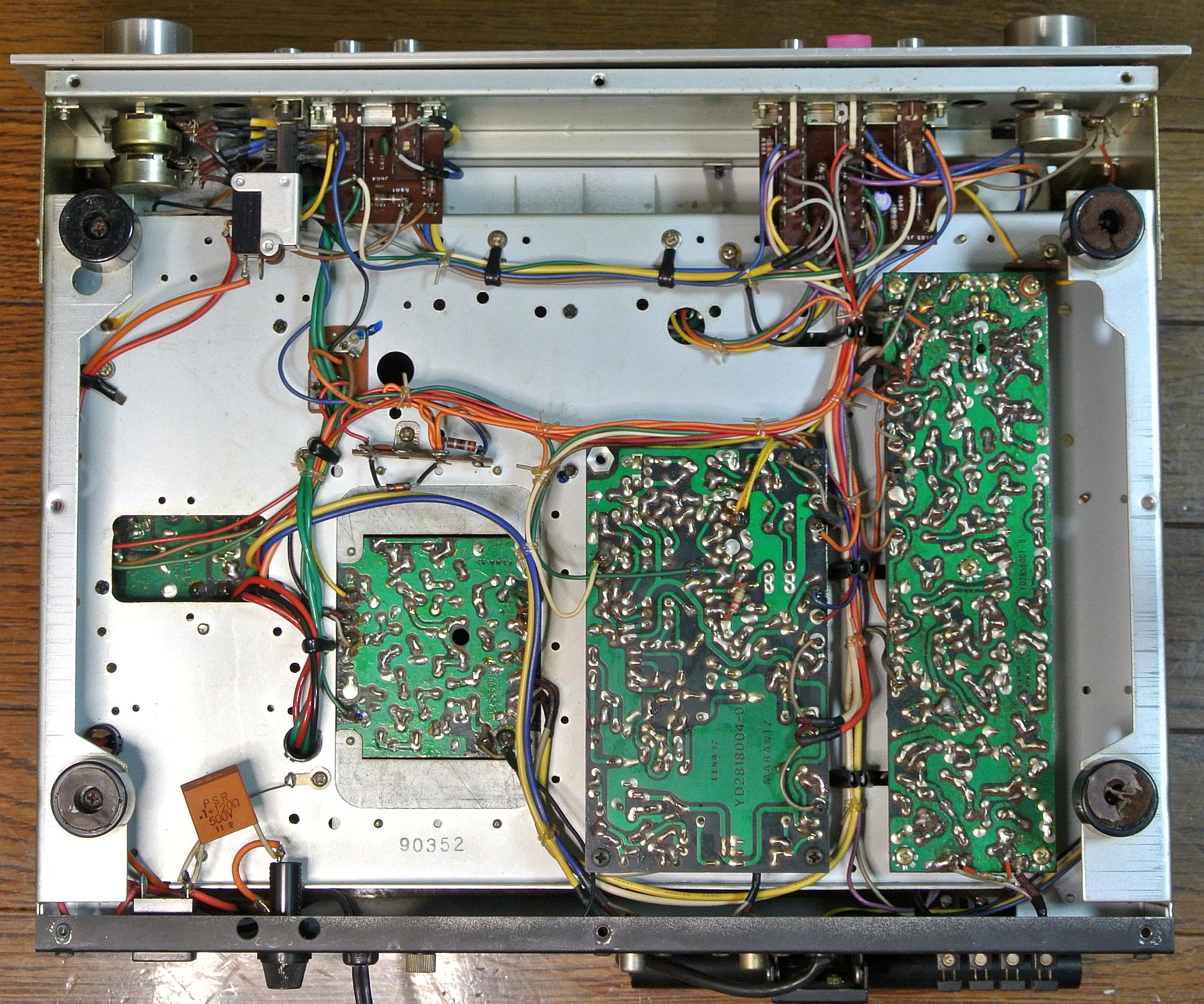

   • 下の右側写真は底板を外して撮影したものです。 写真をクリックすると拡大写真を表示できます。


     • 左から [AF アンプ＆電源基板] の裏面、[ノイズアンプ基板] の裏面、[MPX 基板] [IF 基板] です。


   　


   • 下の写真はフロントパネルの裏側です。 黒い遮光版を外して撮影しました。


     • ①はダイヤル指針で、麦球×1個を実装しています。


     • ②の横に細長い基板に [STEREO] [MONO] [HI BLEND] [FM] [AM] [MUTING] 用麦球を実装しています。


     • ③の横に細長い金具にダイヤル用 FUSE 型ランプ×5個を実装しています。


     • ④の金具にメータ用 FUSE 型ランプ×1個を実装しています。





2. フロントエンド (FE)


   • 4連バリコン式で、以下の構成です。 RF/OSC ともトラッキング調整可能です。

     (ANT)→[同調]→[FET]→[同調]→[同調]→①→[ミクサ (FET)]→(IF)
     　　　　①←[OSC 同調 (TR)]


3. IF 部


   • 以下の構成で、CF ×6個使用しています。 最後の [TR]×2段はリミッタです。 調整箇所はありません。

     (FE)→[TR]→[CF]→[CF]→[TR]→[CF]→[CF]→[TR]→[CF]→[CF]→[TR]→[TR]→[TR]→(DET)


4. 検波部


   • ごく一般的なレシオ検波です。 T メータの駆動はこの検波出力です。


5. MPX 部


   • PLL MPX ではなく、19kHz パイロット信号をダブラーを通して 38kHz にする古典的な方式です。


6. AM 部


   • 3連バリコン式で、完全ディスクリート回路です。 アンテナはバーアンテナでリアパネル上に実装されています。



---

リペア (その1)：2023年1月

1. 照明の LED 化


   • まずはランプ切れがあると再調整ができません。 フィラメントランプに交換するより LED 化のほうが正解です。


   • 下の回路図はオリジナルのランプ回路です。


     • ランプ用のトランス巻き線は専用となっており、AC 駆動します。


     • [DIAL] [METER] は FUSE 型フィラメントランプです。 実測1本あたり 8V/190mA でした。


     • [POINTER] は 麦フィラメントランプです。 実測 8V/60mA でした。


     • [STEREO] [MONO] [HI BLEND] [FM] [AM] [MUTING] は 麦フィラメントランプです。 実測1本あたり 8V/45mA でした。


     • [STEREO] ランプだけ DC 駆動で、残りは AC 駆動です。


     • ランプだけで、8V×190mA×6本＋8V×60mA＋8V×45mA×4本＝11W 消費しています。





   • 下の回路図は、LED 化後の回路です。


     • [DIAL] [METER] には FUSE 型 LED モジュールを使いました。


       • モジュール1本あたり9個の高輝度白色 LED が内蔵されています。


       • この LED は内部で3直列になっているので駆動には 9V 以上必要です。


       • 単純に電源を整流するとギリギリだったので、倍電圧整流としました。


       • お高い LED モジュールです。 実測1本あたり 4mA でした。


     • [POINTER] には 3mm 高輝度赤色 LED を使いました。


       • 周波数表示が青色なので、指針はマッチングする赤色としました。 実測 1.6mA でした。


     • [STEREO] [MONO] [HI BLEND] [FM] [AM] [MUTING] には 3mm 高輝度白色 LED を使いました。


       • 実測1本あたり 0.5mA でした。


     • 消費電力は、13V×(4mA×6本＋1.6mA×1本＋0.5mA×4本)＝0.36W と大幅にエコになりました。





   • 下の左側写真は、新たに設置したラグ板に組み込んだ倍電圧整流回路です。


   • LED 化前は薄暗いなぁ～と思った照明が、下の右側写真のような明るい綺麗な表示に大変身しました！

     　


2. 電解コンデンサ交換 ・・・ 予防保守


   • [AF アンプ＆電源基板] に実装されている電解コンデンサに劣化がみられたので、この基板について全数交換しました。


   • 交換リストは以下です。


     • 電源用の電解コンデンサは信頼性を上げるため 105℃ 仕様を使いました。


     • 音に影響するオーディオ部位にはオーディオグレード品を使いました。



     部位	部品番号	交換前	交換後
     電源	C403	330uF/50V (85℃)	470uF/50V (105℃)
     	C404	330uF/50V (85℃)	470uF/50V (105℃)
     	C405	100uF/25V (85℃)	100uF/50V (105℃)
     	C406	47uF/50V (85℃)	47uF/63V (105℃)
     	C407	47uF/50V (85℃)	47uF/63V (105℃)
     	C408	100uF/25V (85℃)	100uF/50V (105℃)
     	C409	100uF/35V (85℃)	100uF/50V (105℃)
     オーディオ	C410	1uF/25V	1uF/50V (FG)
     	C411	1uF/25V	1uF/50V (FG)
     	C412	1uF/25V	1uF/50V (FG)
     	C413	1uF/25V	1uF/50V (FG)



   • 交換後の記録写真

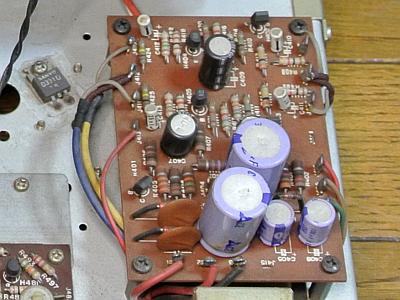

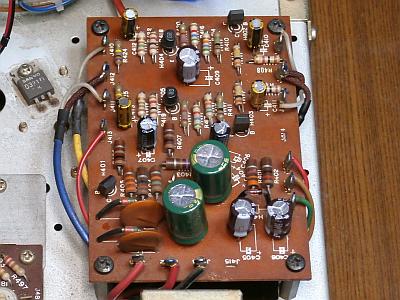

     • 左の写真は交換前、右の写真は交換後です。


     • 電源部の [古臭い大きな電解コンデンサ] が [緑色などの小さな電解コンデンサ] に変わりました。


       • 小さくなって風通しが良くなったのと、105℃製品使用で、信頼性が上がります。


     • AF アンプ部では [古臭い白い電解コンデンサ] が [金色に輝く電解コンデンサ] に変わりました。


     　


3. 電源コードが短くカットされ、別物のプラグが付いている


   • どう見ても不細工でオーディオ機器には似合わないので、通常の電源コードと交換しました。


4. [AM] ボタンが飛び出して外れる


   • 原因はスイッチ本体のレバーとボタンの嵌合が甘くなっているためです。


   • レバーとボタンを接着すれば直りますが、瞬間接着剤だと一旦接着するとボタンが外せなくなってしまいます。


   • ホットボンドで接着しました。 ホットボンドは柔らかいので、少し力を入れるとボタンを外すこともできます。


   • 念のため、[FM] ボタンも同様にホットボンド接着しました。


5. 放送に対してダイヤル指針が全体的に -0.6MHz ズレている


   • FM フロントエンドのトラッキング調整がズレていました。 再調整で直りました。


   • なお、周波数ズレはバリコンの精度に依るので、完全にゼロにすることはできません。


6. output ボリュームのガリ


   • ボリュームの隙間から エレクトロニッククリーナ を吹きかけ洗浄して直りました。


   • ついでに、この他のボリュームやスイッチも洗浄しました。


   • エレクトロニッククリーナは接点復活剤のようにネトネトになることがなく、速乾性で跡が残りません。


   • 低周波にも高周波にも使えます。 一家に1本あると便利です。


7. バリコン軸の接触不良回復


   • 本機は半世紀物ビンテージです。 バリコン軸の接触回復は必須です。


     1. エレクトロニッククリーナ を軸受けに噴射し何度もバリコン羽を動かすと緑青サビが湧き出てきます。


     2. 湧き出た緑青サビを爪楊枝で丹念に落とします。


     3. [1] と [2] を何度も何度も繰り返します。


     4. 仕上げに、軸受けにコンタクトグリースを塗布して防錆処置します。


   • 大量の緑青サビが除去できました。 結構手間がかかりましたが、以上で回復しました。


8. その他のメンテナンス


   • ダイヤル指針のレールのモリブデングリスを塗布して、摩擦改善とサビ止めしました。


9. 交換前に実装されていた部品の記録写真


   • 左から [DIAL] などの FUSE 型ランプ×5個、[STEREO] などのランプ×6個、[指針] ランプ、[電解コンデンサ]×11個です。






---

リペア (その2)：2023年7月

1. 【修理依頼者より】2023年1月に修理していただき、それからほぼ毎日使用していましたが、以下の障害が出ました


   • 先日、L 側からノイズが混じり始め、音が出なくなりました。 ボリュームを上げると微かに音は聞こえるのですがほぼノイズです。


   • R 側は問題なく音は出ています。


2. 2023年7月20日にチューナが到着したので、動作チェックしました


   • L チャンネルからは [ザッザー] [バリバリ] のような雑音しか出ない。 R チャンネルからは正常音が出る。


   • [STEREO] ランプが点灯しない時があり、点滅を繰り返すこともある。


3. L チャンネルから雑音しか出ない


   • [AF アンプ＆電源基板] の回路図は以下です。




   • L チャンネル用のトランジスタ [H403] [H405] が故障していました。


   • [H403] [H405] 交換で直りましたが、念のため [AF アンプ＆電源基板] に実装されているトランジスタを全数交換しました。


4. [STEREO] ランプが点灯しない時があり、点滅を繰り返すこともある。


   • [ノイズアンプ基板] の回路図は以下です。




   • 同調検出用の FET [H478] とノイズ検出用のトランジスタ [H472] が故障していました。


   • [H478] [H472] 交換で直りましたが、念のため [ノイズアンプ基板] に実装されている FET・トランジスタを全数交換しました。


5. ここまでの修理で交換した部品


   • 交換部品リストと基板に実装されていた古い部品の写真です。



     基板	部品番号	交換前	交換後	備考
     AF アンプ ＆電源基板	H401	2SC1213	2SC2655L-Y	電源用
     	H403	2SC458	2SC1815-GR	L チャンネル用
     	H405	2SA494	2SA1015-GR
     	H402	2SC458	2SC1815-GR	R チャンネル用
     	H404	2SA494	2SA1015-GR
     ノイズアンプ 基板	H471	2SC733	2SC1815-GR	NOISE MUTING 用
     	H472	2SC372	2SC1815-GR
     	H473	2SC372	2SC1815-GR	S メータ用
     	H478	2SK30A	2SK30A	T メータ MUTING 用
     	H479	2SC372	2SC1815-GR
     	H480	2SC372	2SC1815-GR
     	H481	2SC372	2SC1815-GR



6. これまでの修理後、また L チャンネルから [バリバリ] 雑音が出始めました


   • [output] ボリュームを回すと雑音の音量が変わります。


     • [output] ボリュームの前は [MPX 基板] からの出力です。 [output] ボリュームの後は [AF アンプ＆電源基板] の入力です。


     • 以上より、これまでに修理した [AF アンプ＆電源基板] には問題なく、新たな [MPX 基板] の故障とわかりました。


   • [MPX 基板] のオーディオ信号増幅回路は以下です。


     • L チャンネル用トランジスタ [H309] [H311] [H313] のどれかの故障ですが、[H311] 故障の可能性が高いです。


     • どれが故障しているか追及しても仕方ないので、FET・トランジスタを一斉交換することにします。





   • [MPX 基板] に実装の FET・トランジスタを全数一斉交換して直りました！！！


     • 交換部品リストと基板に実装されていた古い部品の写真です。




     基板	部品番号	交換前	交換後	備考
     MPX 基板	H301	2SC372	2SC1815-GR	MPX ロジック用
     	H302	2SC372	2SC1815-GR
     	H303	2SC372	2SC1815-GR
     	H304	2SC372	2SC1815-GR
     	H305	2SC372	2SC1815-GR
     	H306	2SC372	2SC1815-GR
     	H307	2SC372	2SC1815-GR
     	H308	2SK30A	2SK30A
     	H309	2SC732	2SC1815-GR	L チャンネル用
     	H311	2SA434	2SA1015-GR
     	H313	2SC644	2SC1815-GR
     	H310	2SC732	2SC1815-GR	R チャンネル用
     	H312	2SA434	2SA1015-GR
     	H314	2SC644	2SC1815-GR




---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイント





   基板	種別	調整ポイント	調整内容
   フロントエンド	L	L101 L102 L103	RF トラッキング
   	TC	C102 C104 C105
   	L	L104	OSC トラッキング
   	TC	C106
   	IFT	L105	IF
   IF	IFT	L201	レシオ検波
   MPX	L	L301	19kHz
   		L302	19kHz/38kHz (モジュール)
   		L304	38kHz BSF
   		L305	LPF
   	VR	R365	ステレオセパレーション
   ノイズアンプ	VR	R481	FM S メータレベル
   		R487	T メータ MUTING 範囲
   AM	L	バーアンテナ L151	RF トラッキング
   	TC	TCA1 TCA3
   	L	L152	OSC トラッキング
   	TC	TCA2
   	IFT	L153 L154	IF



2. 電圧チェックポイント (VP)


   • [AF アンプ＆電源基板] で測定します。



   VP	標準電圧	実測電圧	判定	備考
   J406	+13.1V	+13.0V	〇	FE, IF, MPX, ノイズアンプ, AM
   J413	+33.5V	+34.1V	〇	MPX, AF アンプ



3. FM 受信部の調整



   手順	SSG出力	115 の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND : FM MUTING : OFF MONO : OFF HI BLEND : OFF		-
   2	78MHz 40dB mono 1kHz	ダイヤル指針を 78MHz に合わせる	L104	S メータ = 最大	OSC トラッキング調整 ダイヤル指針とダイヤル周波数を 合わせるのが目的
   3	88MHz 40dB mono 1kHz	ダイヤル指針を 88MHz に合わせる	C106
   4	手順2～3を数回繰り返す
   5	78MHz 40dB mono 1kHz	78MHz 受信	L101 L102 L103	S メータ = 最大	RF トラッキング調整
   6	88MHz 40dB mono 1kHz	88MHz 受信	C102 C104 C105
   7	手順5～6を数回繰り返す
   8	83MHz 40dB mono 1kHz	83MHz 受信	L105	S メータ = 最大	IF 調整
   9	83MHz 90dB mono 1kHz		L201 下コア	オーディオ出力 = 高調波歪最小	レシオ検波調整
   10			L201 上コア	T メータ = センタ
   11	手順9～10を数回繰り返す
   12	83MHz 90dB stereo 1kHz L-R	83MHz 受信	L301	オーディオ出力 = 最大	MPX 調整
   13	83MHz 90dB stereo 1kHz L
   14			L105	オーディオ出力 = 高調波歪最小	stereo 高調波歪調整
   15	83MHz 90dB stereo 1kHz R/L		R365	L/R ch. オーディオ出力 = 最小	セパレーション調整
   16	83MHz 100dB mono 1kHz		R481	S メータ = フル	S メータ調整
   17	-	MUTING : ON		-	T メータ MUTING 調整
   18	83MHz 90dB mono 1kHz	83MHz 受信	R487	指針を 83MHz から少しだけ前後に動かし T メータのセンタからの MUTING OFF 範囲を設定



4. AM 受信部の調整



   手順	SSG出力	115 の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND : FM MUTING : OFF		-
   2	600kHz 40dB 1kHz	ダイヤル指針を 600kHz に合わせる	L152	S メータ = 最大	OSC トラッキング調整 ダイヤル指針とダイヤル周波数を 合わせるのが目的
   3	1000MHz 40dB 1kHz	ダイヤル指針を 1000kHz に合わせる	TCA2
   4	手順2～3を数回繰り返す
   5	600kHz 40dB 1kHz	600kHz 受信	バーアンテナ L151	S メータ = 最大	RF トラッキング調整
   6	1400kHz 40dB mono 1kHz	1400kHz 受信	TCA1 TCA3
   7	手順5～6を数回繰り返す
   8	1000kHz 40dB	1000kHz 受信	L153 L154	S メータ = 最大	IF 調整



5. 調整結果


   • 製造から半世紀も経っているので、あちこちズレがありました。 再調整でズレは精度内に入りました。


   • アナログ回路ですから経年ズレは必ず発生します。 1回/10年 程度で再調整したほうが良いです。


   • 調整前にあった歪感が無くなり、スッキリした音になりました。


   • 弱かったステレオ感が改善し、良好なステレオ音になりました。


   • 放送局周波数と指針とのズレは±0.1MHz 以内に調整できました。


     • このズレはバリコン精度によるもので、完全にゼロにすることはできません。


   • FM ステレオセパレーションなどは以下となりました。 良好な数値です。



     項目	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	stereo	47	46	dB
     高調波歪率 (1kHz)	mono	0.1		%
     	stereo	0.15		%
     パイロット信号キャリアリーク	stereo	-79	-80	dB
     オーディオ出力レベル偏差	mono	0	+0.08	dB




---

使ってみました

1. デザイン


   • いかにもマランツというデザインです。 重厚というか厳ついというか。


   • このデザインに好かれる人にはたまらなく良いです。 筆者もそうです。


   • ダイヤル面より下側はマランツ伝統のシメントリデザインです。


   • ダイヤル面はブルーが基調といかにもアメリカンです。


   • フロントパネルは厚み 3.2mm のヘヤラインアルミです。


   • 同調ノブは水平操作のジャイロタッチです。


2. FM の感度と音質


   • 感度は良く、良好なマランツトーンが出ます。


   • MPX が古典的な回路方式のため音に興味ありましたが、全く問題ないです。


3. AM の感度と音質


   • 3連バリコン式のため、RF 段が一段多く、感度が良いです。


   • 音は AM にしては高域がよく出ており、素晴らしいです。



---

仕様など

1. ドキュメント


   • Model 115 Service Manual


   • Model 115 調整 (和訳) ・・・ Service Manual の調整部分を筆者が和訳したものです


2. 仕様



   FM チューナ部
   感度	1.9uV (75Ω) (IHF)
   セパレーション	42dB (1kHz)
   キャプチュアレシオ	1.6dB
   歪率	0.15% (mono), 0.3% (stereo)
   スプリアス妨害比	95dB 以上
   イメージ妨害比	70dB 以上
   AM 抑圧比	60dB 以上
   IF 妨害比	90dB 以上
   選択度	60dB 以上
   S/N	70dB 以上 (mono), 60dB 以上 (stereo)
   AM チューナ部
   感度	20uV 以上
   総合
   電源電圧	100V 50/60Hz
   外形寸法	390(W)×146(H)×300(D)mm
   重量	7.9kg
   その他
   発売時期	1972年
   定価	64,900円




---
