Marantz SH-T10

Marantz SH-T10 が到着

2024年6月26日、岩手県盛岡市の M さんより Marantz SH-T10 の修理依頼品が到着しました。

7連バリコンの FM 専用高級チューナです。

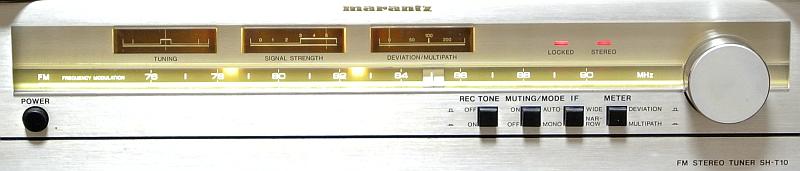

この写真は修理＆照明 LED 化後です。 とても美しい輝きになりました。

ランプが全部切れた状態で届いたので元の照明の色合いがわからないのですが、ウォームホワイト色 (電球色) LED を使ったので、オリジナルの雰囲気に近いのではないかと思います。

---

程度＆動作チェック

1. 修理依頼者のコメント


   • 右チャンネルから音が出なくなったりします。


     • 先ほど再度 ON したところ普通に音は出ましたが、またいつ再発するかわからないので一度診ていただきたいです。


   • 以前に比べ全体的に性能が落ちてきている気がします。 古い物ですので一通り診ていただきたいです。


   • 電球類はそのうちダメになると思うので LED に交換してください。


   • 木製キャビネットと本体を繋げる底面の４つのネジのうちが一つ欠品しています。


2. 外観


   • 製造シリアル番号は [2YF030034] で、電源コードの製造マーキングより [1981年製造品] とわかりました。


   • 到着時にウッドケースを留めるネジ×2本が梱包箱内に転がっていました。 このネジは3本しかなく、1本欠品しています。


   • ウッドケースにキズや化粧板ハガレはあるのですが、原型を保っており、そう大きな問題はないです。

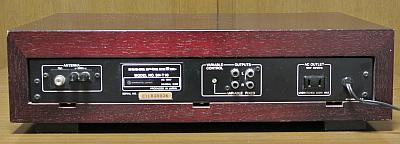

   • フロントパネルやリアパネルは綺麗です。 ウッドケースが保護してくれたのでしょう。


3. 電源 ON してチェック


   • [ダイヤル照明] [メータ照明] のフィラメントランプが全部切れており、受信状態把握に難ありです。


   • 電源 ON でき、放送を受信でき、操作スイッチは正常に反応します。


   • 電源 ON 直後は両チャンネルから音が出ていましたが、しばらくすると右チャンネルの音が出なくなりました。


     • 右チャンネルのスピーカに耳を近づけると、ブリブリとした雑音が出ていました。


     • [REC TONE] スイッチでテスト音を出してみても同じでした。 どうやら AF アンプの故障のようです。


   • 電源 ON 直後は音は出たのですが歪を感じ、ステレオ感も弱いです。


   • [S メータ] の振れが 半分～フル くらいの範囲でランダムにゆらゆら動いて不安定です。 何かおかしいです。


     • [T メータ] [D/M メータ] は正常に振れます。



---

カバーを開けてみました

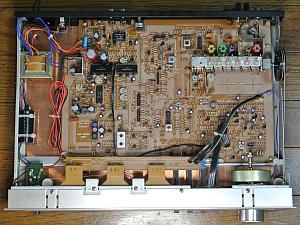

1. 作りは良いです。 写真をクリックすると拡大写真を表示できます。


   • 価格10万円の割にはオーソドックスな構成です。 電源トランスは小さいです。


   • 底板は銅板で、外すと基板の全面が見えるので保守性は良いです。


   • 以下の IC を使用して合理化が図られています。



     メーカ	IC	機能
     NEC	uPC1163H	FM IF Amplifier
     	uPC1198H	FM IF Amplifier
     Panasonic	AN6552	Dual Operational Amplifiers
     SANYO	LA1160	FM MIX, IF, AGC
     	LA1231N	FM IF System
     	LA3381	FM PLL MPX



2. フロントエンド (FE)


   • 7連バリコン式で、以下の構成です。 RF/OSC ともトラッキング調整可能です。

     (ANT)→[同調]→[同調]→[DG-FET×2]→[同調]→[同調]→[同調]→①→[LA1160]→[IFT]→(IF)
     [OSC 同調 (TR)]→[OSC BUFFER 同調 (FET)]→①


3. IF 部


   • WIDE 時

     (FE)→[CF]→[uPC1163H]→②－③→[uPC1163H]→[CF]→[TR]→④→[uPC1198H]→[uPC1163H]→[TR×2]→[Ratio IFT]→(MPX)


   • NARROW 時 ・・・ WIDE 時の ②－③ の間に以下の構成が挿入されます。

     ②→[TR×2]→[CF]→[CF]→[TR×2]→③


   • SUB IF


     • [S メータ] [T メータ] [M メータ] を抽出します。 [M メータ] は [S メータ] の AM 成分から抽出します。


     ④→[LA1231N]


4. 検波部


   • ごく一般的なレシオ検波です。


5. MPX 部


   • [LA3381] を使った PLL MPX です。



---

リペア (その1)：右チャンネルから音が出ない

1. 調査と原因


   • 電源 ON してから、しばらく経過すると再現しました。 現象が出ている間に調査しました。


   • 右チャンネル AF 増幅部の [Q306] 2SA1016 トランジスタのコレクタが 0V でした。


     • ステレオなので左チャンネルにも同じ回路があって、[Q305] 2SA1016 のコレクタは 8.9V でした。


   • これがおかしいです。 原因は [Q306] 故障とわかりました。


2. 修理


   • 念のため、AF 増幅部のトランジスタを全数交換することにしました。 以下は交換リストです。



     部品番号	交換前	交換後	備考
     Q303	2SC2362	2SC1815-GR	左チャンネル
     Q305	2SA1016	2SA1015-GR
     Q304	2SC2362	2SC1815-GR	右チャンネル
     Q306	2SA1016	2SA1015-GR

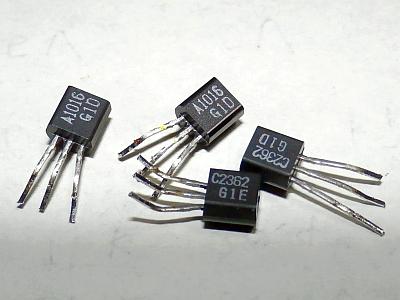

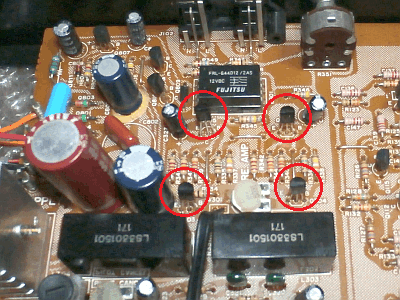

   • 左の写真は交換後で、赤〇で囲んだトランジスタです。 右の写真は、これまで基板に実装されていた劣化したトランジスタです。

     　


3. 修理後の動作チェック


   • 数時間ロングランしましたが、音が出なくなることはなく、直りました。


   • 更に到着時に音が歪っぽいと感じたのが同時に直り、綺麗な音が出るようになりました。



---

リペア (その2)：S メータの振れが不安定

1. 調査と原因


   • S メータ駆動回路は以下です。


     • [Q201] LA1231N の 13pin の信号で S メータを駆動するのですが、13pin の電圧は揺らぐことはありませんでした。


     • [Q204] ダイオードのカソード側の電圧も揺らぐことはありませんでした。





   • こうなると、[R215] [S METER] のいずれかが故障していることになります。


     • [S METER] とパラに DMM を入れて電圧測定すると、確かに電圧が揺らいでいます。 [S METER] は正常ということです。


   • こうなると、[R215] の半固定抵抗の故障が疑われますが、抵抗って故障するの？


     • まさかと思いつつ、[R215] VR50kΩ を新品に仮交換してみたら、ゆらゆらはピタリと止まりました。


   • 原因はまさかの [R215] VR50kΩ の故障と判明しました。 こういうこともあるのですね。


2. 修理

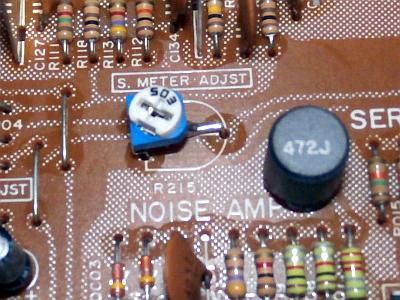

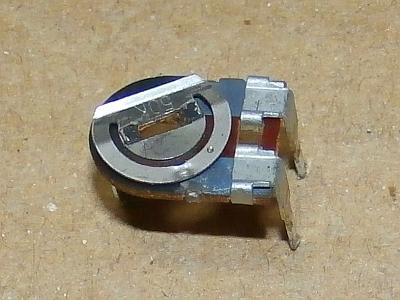

   • 左の写真は [R215] VR50kΩ 交換後です。 青い部品です。 右の写真は、これまで実装されていた故障した VR50kΩ です。


   • 対策後、S メータの振れは正常になり、揺らぐことはなくなりました。

     　



---

リペア (その3)：照明 LED 化

1. 概要


   • SH-T10 でフィラメントランプが使われているのは [ダイヤル照明] [メータ照明] です。


   • 上記以外は既に LED になっています。


2. 使用する LED と LED 化回路


   • 左の写真のウォームホワイト高輝度テープ LED を使います。


     • テープ LED は単位ごとに切って使えます。 単位ごとに LED×3個 です。 テープ幅は 10mm です。


   • 右は LED 照明回路です。


     • LED は DC 駆動する必要があり、[C806] 電解コンデンサの両端より電源を取ります。


     • 記入した電圧と電流は実測値です。 取り出す電流は 1.1mA と僅かなので SH-T10 の動作に影響はありません。


     　


3. LED 実装作業

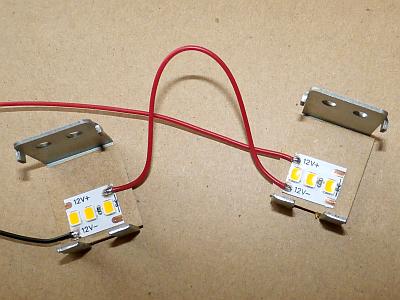

   • 左の写真は [メータ押さえ＆ランプホルダ金具] に取り付けたテープ LED です。


     • 厚紙を金具に貼り付けて、そこにテープ LED を貼り付けています。

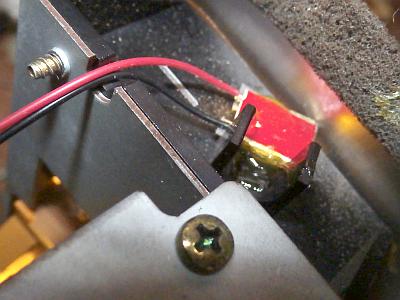

   • 右の写真はダイヤル照明として取り付けたテープ LED です。 ダイヤル板を左側から照明します。

     　

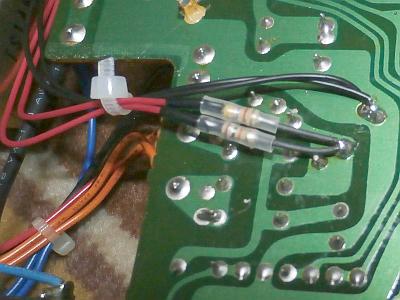

   • 左の写真のように、[C806] の裏側に電流制限抵抗の [47kΩ] [10kΩ] を取り付けています。


     • この抵抗を交換することで輝度を増減することができます。


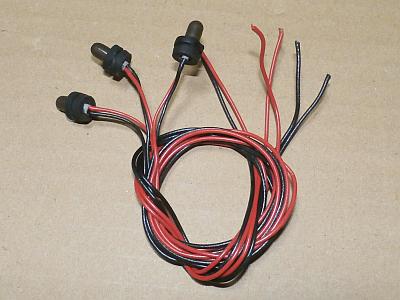

   • 右の写真は、これまで実装されていたフィラメント麦球です。 本来、透明であるガラスの部分が真っ黒になっていました。

     　


4. LED 化完成


   • ウォームホワイト色 (電球色) LED を使ったので元の雰囲気はそのまま残っていると思います。


     • 黙っておれば、LED にしていることに気付かないと思います。


     • ただし、フィラメントランプの時より [明るく] [スッキリ] [ハッキリ] の美しい表示なりました。


   • フィラメントランプの時は照明で 3W 電力消費していましたが、LED では 0.03W 以下 と激減しました。


     • 安くなった電気代で、今回の改造費は回収できますよ！


     • また、消費電力の減少でケース内部の温度上昇が防げるので、機器の信頼性が上がります。






---

リペア (その4)：ハンダクラック予防補修

1. リアパネルにある端子類はハンダクラックしやすい


   • 端子のリードは基板に直接ハンダ付けされています。


   • このハンダ付け部分は、リアパネルと基板の2方向から常にストレスを受けているので、ハンダクラックしやすいのです。


2. 予防補修

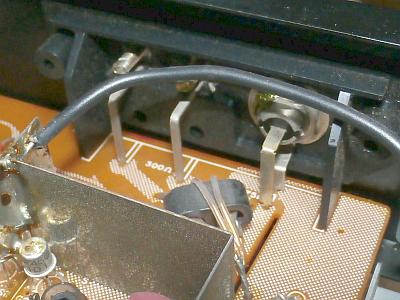

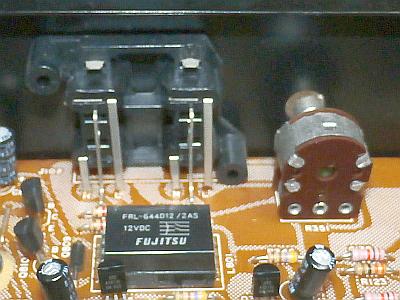

   • 左の写真は RCA 端子と可変ボリュームの裏側で、右の写真はアンテナ端子の裏側です。


   • これらの端子のリードを基板の裏側で補修ハンダ付けしました。 これでまた10年以上は大丈夫です。

     　



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイント



   基板	種別	調整ポイント	調整内容
   フロントエンド	L	L102 L103 L104 L105 L106	RF トラッキング
   	TC	バリコン上の 右から5個分
   	L	L107	OSC トラッキング
   	TC	C132
   	L	L108	OSC BUFFER トラッキング
   	TC	バリコン上の 右から6個目
   	IFT	L109	IF
   IF	IFT	L110	IF
   		L201	レシオ検波
   	VR	R130	NARROW GAIN 調整
   SUB IF	IFT	L201	同調点調整
   	VR	R210	MUTING レベル調整
   		R215	S METER レベル調整
   MPX	L	L116	ANTI-BIRDY Filter
   		L301	SUB 調整
   		L304	PILOT CANCEL 調整
   	VR	R318
   		R323	76kHz VCO 調整
   		R310	WIDE SEPARATION 調整 (L→R)
   		R311	WIDE SEPARATION 調整 (R→L)
   		R333	NARROW SEPARATION 調整
   REC TONE	VR	RC08	REC TONE レベル調整



2. 電圧チェックポイント (VP)


   • 実測値は以下のように良好でした。



   VP	標準電圧	実測電圧	判定
   Q806-E	+15V	+14.9V	〇



3. FM 受信部の調整



   手順	SSG出力	SH-T10 の設定	調整箇所	TP 及び調整値	備考
   1	-	REC TONE : OFF MUTING : OFF IF : NARROW METER : DEVIATION		-
   2	78MHz 40dB 無変調	ダイヤル指針を 78MHz に合わせる	L107 L108	S メータ = 最大	OSC トラッキング調整 ダイヤル指針とダイヤル周波数を 合わせるのが目的
   3	88MHz 40dB 無変調	ダイヤル指針を 88MHz に合わせる	C132 OSC BUFFER トリマ
   4			L201	T メータ = センタ
   5	手順2～4を数回繰り返す
   6	78MHz 40dB 無変調	78MHz 受信	L102 L103 L104 L105 L106	S メータ = 最大	RF トラッキング調整
   7	88MHz 40dB 無変調	88MHz 受信	RF トリマ×5
   8	手順6～7を数回繰り返す
   9	83MHz 40dB 無変調	83MHz 受信	L109 L110	S メータ = 最大	IF 調整
   10	83MHz 60dB 無変調	83MHz 受信 IF : WIDE	-	S メータ = 記録	NARROW GAIN 調整
   11		83MHz 受信 IF : NARROW	R130	S メータ = 手順10と同じ
   12	83MHz 90dB mono 1kHz	83MHz 受信 IF : WIDE	L111 (後)	オーディオ出力 = 高調波歪最小	レシオ検波調整
   13			L111 (前)	J111～J112 (GND) = 0V
   14	手順12～13を数回繰り返す
   15	83MHz 90dB 無変調	83MHz 受信 MUTING : ON	R323	J302 周波数 = 76kHz 周波数カウンタで測定	VCO 調整
   16	83MHz 90dB stereo 1kHz L+R		L304 R318	オーディオ出力 = 19kHz 成分最小	PILOT CANCEL 調整
   17	83MHz 90dB stereo 1kHz L-R		L301	オーディオ出力 = 最大	SUB 調整
   18	83MHz 90dB stereo 1kHz L+R		L109 L110	オーディオ出力 = 高調波歪最小	IF 歪補正
   19	83MHz 90dB stereo 1kHz R		R311	オーディオ出力 (L) = 最小	WIDE セパレーション調整
   20	83MHz 90dB stereo 1kHz L		R310	オーディオ出力 (R) = 最小
   21	83MHz 90dB stereo 1kHz R/L	83MHz 受信 IF : NARROW	R311	オーディオ出力 (L/R) = 最小	NARROW セパレーション調整
   22	83MHz 100dB 無変調	83MHz 受信 IF : WIDE	R215	S メータ = フル	S メータ調整
   23	83MHz 25dB mono 1kHz		R210	MUTING = ON/OFF 閾	MUTING 調整
   24	83MHz 90dB mono 400Hz		-	オーディオ出力 = 記録	REC TONE 調整
   25		83MHz 受信 REC TONE : ON	RC08	オーディオ出力 = 手順24の -6dB



4. 調整結果


   • 製造から40年以上経っているので、あちこちズレがありました。 再調整でズレは規定内に入りました。


   • 放送局周波数と指針とのズレは±0.1MHz 以内に調整できました。


   • 調整前にあった歪感が無くなり、スッキリした音になりました。 弱かったステレオ感が改善し、良好なステレオ音になりました。


   • FM ステレオセパレーションや高調波歪率などは以下となりました。 素晴らしい非常に良好な値に調整できました。



     項目	IF	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	WIDE	stereo	70	68	dB
     	NARROW	stereo	61	55	dB
     高調波歪率 (1kHz)	WIDE	mono	0.053		%
     		stereo	0.053		%
     	NARROW	mono	0.11		%
     		stereo	0.11		%
     パイロット信号キャリアリーク	WIDE	stereo	-54	-55	dB
     オーディオ出力レベル偏差 (1kHz)	WIDE	mono	0	+0.01	dB
     REC TONE	WIDE	mono	421.9		Hz
     			-6.0		dB



   • アナログ回路ですから経年ズレは必ず発生します。 1回/10年 程度で再調整したほうが良いです。



---

使ってみました

1. 修理＆再調整が終わって


   • 到着時には照明ランプが全部切れ、音も歪っぽくてステレオ感もない悲惨な状態でした。


   • 照明 LED 化により、美しい輝きになりました。 修理と再調整により、高級機らしい素晴らしい性能と音質に蘇りました。


   • 音が出ない現象も再現したことより完全に直りました。 良かったです。


   • 本機の底板は銅板で柔らかいです。 ウッドケースを留める際に思い切り締め付けたと思われ、ネジ穴がバカになっています。


     • この状態を修理するには、同じ程度の厚みの銅板をバカ穴に補助板としてハンダ付けするとよいです。


     • 補助板は底板の内側に取り付けます。 この手直しは修理依頼者のほうでお願いします。


2. デザイン


   • 宝石のようにずっと眺めていたい美しいデザインです。


   • ウッドケースが高級感を醸し出しています。 素晴らしいです。


   • 照明 LED 化の効果もあり、うっとりする輝きです。


   • アンテナ端子は F 端子なので妨害雑音電波の混入を防げます。


3. 感度と音質


   • 感度は良く、目的の放送電波をしっかり捉えます。


   • レシオ検波らしい、まろやかで嫌味のない気品のある音質です。



---

仕様

FM 受信部
IHF 実用感度 (75Ω)	14.8dBf / 1.5uV
S/N	mono	88dB
	stereo	80dB
高調波歪率	WIDE mono	0.03%
	WIDE stereo	0.05%
	NARROW mono	0.1%
	NARROW stereo	0.1%
実効選択度	WIDE	45dB
	NARROW	80dB
周波数特性	30Hz～15kHz +0 -0.5dB
ステレオセパレーション (1kHz)	WIDE	60dB
	NARROW	50dB
総合
消費電力	9.5W
電源電圧	100V 50/60Hz
外形寸法	461(W)×124(H)×310(D)mm
重量	5.5kg
その他
発売時期	1981年
定価	100,000円

---
