ONKYO MT-1000

ONKYO MT-1000 をゲット！

2009年9月21日、私のチューナーページのファンから ONKYO MT-1000 の寄贈を受けました。 音が出ない！現象らしいです。

タイマー付チューナーなのでローコストクラスと思って今まで手を出しませんでしたが、解析してみて意外と良い機種だと判明しました。 手抜きはないです。 1984年に定価55,000円で発売されたので、当時の中級機クラスと思われます。

---

程度＆動作チェック

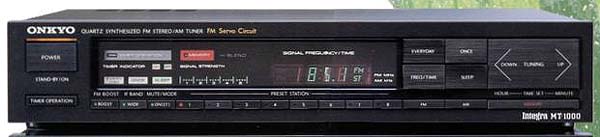

1. 外観


   • 中古なのでやむを得ない程度の外観です。 キズ等はそれほどでもないです。


2. 入手した状態のまま電源 ON してチェックしました


   • 確かに音が全く出ません。 中途半端に壊れているよりも、このほうが修理しやすいです。


   • [POWER] スイッチの上部の電源表示ランプが点灯しません。 フィラメント型です。


   • タイマー付といことで期待薄だった FL 表示は十分な輝きです。 FL 表示管の回りにゴミが付着してややボンヤリしています。


   • 周波数ズレはないです。


   • 感度が落ちていたので、フロントエンドを軽く調整すると、大きく感度が上がりました。 ちゃんとステレオにもなります。 （音が出ない状態のまま）


   • 時計は [MEMORY] ボタンを押しながら [UP] [DOWN] で時刻を合わせることができました。


   • 以上より、音が出ない以外は正常のようです。



---

カバーを開けてみました

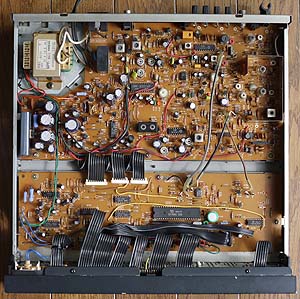

1. 基板の作りは良く、チューナー基板, MCU 基板, フロントパネル基板に分かれます。 写真をクリックすると拡大写真を表示できます。


   • 回路構成は、おそらく ONKYO T-435 とほぼ同じと思います。


   • 底板が外せるようになっているので、メンテナンス性は良いです。


   • 使用 IC のロット番号より、この MT-1000 は1984製と判明しました。 電源ケーブルの製造マーキングも1984年でした。


2. IC を使用して合理化が図られています。


   • NEC uPB553AC ・・・ 150 MHz DIVIDE-BY-16/17 LOW POWER PRESCALERS
   • NEC uPC555H ・・・ FM IF Amplifier
   • NEC uPC1163H ・・・ FM IF Amplifier
   • NEC uPC1223C ・・・ FM Multiplex Stereo Demodulator
   • NEC uPD1704C ・・・ PLL Frequency Synthesizer & Controller
   • SANYO LA1235 ・・・ FM IF System
   • SANYO LA1245 ・・・ AM Electronic Tuner


3. FM フロントエンド


   • 4連バリキャップで、以下の構成です。


     (アンテナ)→[同調]→[FET]→[同調]→[同調]→[Mixer (Dual Gate FET)]←[OSC 同調 (TR)]


   • 同調回路は全てマトモなコア入りコイルとトリマーなので、2点トラッキング調整ができます。


4. FM IF 部


   • WIDE 時の構成


     (フロントエンド IFT)→[FET]→[UCF]→[uPC1163H]→[FET]→[IFT]→[UCF]→[LA1235]


   • NARROW 時の構成


     (フロントエンド IFT)→[FET]→[UCF]→[uPC1163H]→ [CF]→[uPC555H]→[CF] →[FET]→[IFT]→[UCF]→[LA1235]


5. FM 検波部


   • [LA1235] によるクォードラチュア検波です。


   • マトモな大型ディスクリコイルを使っています。


6. FM MPX 部


   • [uPC1223C] による PLL MPX です。 この IC は良い音が出ます。


7. AM 受信部


   • 全てを [LA1245] で構成します。


   • AM フロントエンドは2連バリキャプ方式で、2点トラッキング調整ができます。


8. 時計＆タイマー部


   • [uPD1704C] は全体をコントロールする MCU ですが、同時に時計機能も持っています。


   • 時計カウンタとステーションメモリのバックアップは 0.022F 5.5V のスーパーキャパシタです。



---

修理＆クリーニング

1. 音が全く出ない

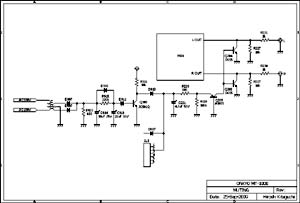

   • 電源ミュートがかかり放しでした。 原因は電解コンデンサ C914 の容量抜けです。 右の回路図をクリックすると原寸 pdf で表示できます。


   • R903 が結構熱を出しており、この近くに C914 があったので、ドライアップしたと思われます。


   • C914 10uF 25V → 47uF 35V に交換して音が出るようになりました。


   • やはり音が出るチューナーはよいです。


2. [POWER] スイッチの上部の電源表示ランプが点灯しない

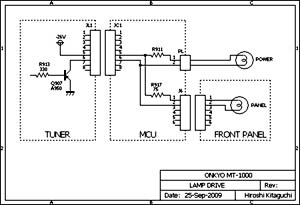

   • ランプ切れではありませんでした。 ランプ電圧を ON/OFF するトランジスタ Q907 が故障していました。 右の回路図をクリックすると原寸 pdf で表示できます。


   • 電子的に電源 ON/OFF する機器の場合、故障するのは大抵この部分です。 常時熱を出すので劣化しやすいのだと思います。


   • Q907 2SA950 → 2SB733 に交換して点灯するようになりました。


   • 2SA950 は Pc=600mW ですが 2SB733 は 1W と一回りスペックが上です。 余裕があります。


   • [POWER] ランプは点灯しましたが、同時にフロントパネルの照明も点灯するようです。 文字が浮かび上がって綺麗です。 アナログチューナーの手法です。


3. FL 表示管の回りにゴミが付着しています


   • フロントパネルを分解して FL 管のガラス面を清掃しました。 思った通りススが付いていました。


   • 清掃前のボンヤリ表示が新品同様のクッキリ表示となりました。


4. フロントパネルは OA クリーナによるクリーニングで綺麗になりました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 電圧チェック



   測定ポイント	標準値 (V)	実測値 (V)	備考
   JC1-1pin	+12	+11.85	チューナー電源
   JC1-3pin	+5.6	+5.64	MCU 電源



2. FM 受信部



   手順	SSG周波数	SSG出力	MT-1000 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : FM FM BOOST : ON IF BAND : WIDE MUTE/MODE : OFF	-	-
   2	-	-	76.1MHz 受信	L007	VT 電圧 = 3.3V	VT low
   3	-	-	89.9MHz 受信	TC004	VT 電圧 = 19.0V	VT high
   4	-	-	-	-	手順2と3を数回繰り返す	OSC トラッキング調整
   5	76.1MHz	変調 : OFF 出力 : 30dB	76.1MHz 受信	L001 L003 L004	D108 フロント側電圧 = 最大
   6	89.9MHz	変調 : OFF 出力 : 30dB	89.9MHz 受信	TC001 TC002 TC003	D108 フロント側電圧 = 最大
   7	-	-	-	-	手順5と6を数回繰り返す	RF トラッキング調整
   9	83MHz	変調 : OFF 出力 : 30dB	83MHz 受信	L005 L102	D108 フロント側電圧 = 最大	IF 調整
   10	83MHz	変調 : 1kHz mono 出力 : 90dB	83MHz 受信	L104 左側コア	オーディオ出力 = 高調波歪最小
   11	83MHz	変調 : 1kHz mono 出力 : 90dB	83MHz 受信	L104 右側コア	TP2～TP3 電圧 = 0V	±20mV 以内
   12	-	-	-	-	手順10と11を数回繰り返す	クォードラチュア検波調整



3. FM MPX 部



   手順	SSG周波数	SSG出力	MT-1000 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : FM FM BOOST : ON IF BAND : WIDE MUTE/MODE : ON	-	-
   2	-	出力 : OFF	83MHz 受信	R218	TP4 周波数 = 76kHz±200Hz	VCO フリーラン周波数
   3	83MHz	Pilot 信号 : ON 変調 : 1kHz stereo 出力 : 90dB	83MHz 受信	L005 L102	オーディオ出力 = 高調波歪最小	±90度以内で調整
   4	83MHz	Pilot 信号 : ON 変調 : OFF 出力 : 90dB	83MHz 受信	R203	オーディオ出力電圧 = 19kHz 成分最小	Pilot 信号キャンセラー
   5	83MHz	Pilot 信号 : ON 変調 : R only, 1kHz 出力 : 90dB	83MHz 受信	R206	L ch. オーディオ出力電圧 = 最小	セパレーション調整 (R→L への漏れ音)
   6	83MHz	Pilot 信号 : ON 変調 : L only, 1kHz 出力 : 90dB	83MHz 受信	R208	R ch. オーディオ出力電圧 = 最小	セパレーション調整 (L→R への漏れ音)



4. AM 受信部



   手順	SSG周波数	SSG出力	MT-1000 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : AM	-	-
   2	-	-	522Hz 受信	L302	VT 電圧 = 1.3V	VT low
   3	-	-	1611kHz 受信	TC302	VT 電圧 = 15.0V	VT high
   4	-	-	-	-	手順2と3を数回繰り返す	OSC トラッキング調整
   5	603kHz	変調 : OFF 出力 : 30dB	603kHz 受信	L301	S メータ = 最大
   6	1395kHz	変調 : OFF 出力 : 30dB	1395kHz 受信	TC301	S メータ = 最大
   7	-	-	-	-	手順5と6を数回繰り返す	RF トラッキング調整
   8	999kHz	変調 : OFF 出力 : 30dB	999kHz 受信	L303 X301	S メータ = 最大	IF 調整



5. 調整結果


   1. 全体に調整ズレがありました。 特に FM フロントエンドのズレが大きかったです。


   2. FM ステレオセパレーションとキャリアリークは以下です。 WIDE 時は問題ない数値です。 NARROW 時はセパレーションが大きく落ち込みます。 できるだけ WIDE で使ったほうがよいです。



      項目	IF BAND	L	R	単位
      ステレオセパレーション	WIDE	48	51	dB
      ステレオセパレーション	NARROW	18	18	dB
      パイロット信号キャリアリーク	-	-54	-55	dB
      オーディオ出力レベル偏差 (MONO)	-	0	+0.08	dB




---

使ってみました

1. デザインは良いです


   • ブックシェルフサイズで、コンパクトです。


   • 表示部には透明アクリル板が使われており、サイドからアクリル板全体に照明されています。 こうすると、部屋の照明を消すとこのパネルがクッキリ浮き上がって見えます。 これはアナログチューナー的手法です。 とっても暖かい感じがします。 癒しチューナーかも？？？


   • FL 管表示は周波数と時刻だけで、その他は LED とフィラメント電球です。 時刻は AM/PM 12時間制で時分を表示します。


   • S メータは5レベルの緑色 LED 表示です。


2. 機能


   • FM アンテナ入力は F 端子なので、雑音電波が混入しないです。


   • プリセットメモリは FM/AM ごとにそれぞれ8局の合計16局分あります。


   • [FM BOOST] ボタンで感度切換できます。 通常は ON で良いと思います。


   • [IF BAND] ボタンで IF を WIDE/NARROW に切換できます。 通常は WIDE で使います。


   • [MUTE/MODE] ボタンで MUTE ON/OFF と AUTO Stereo/MONO を同時に切換できます。 通常は MUTE ON で使います。


   • EVERYDAY/ONCE/SLEEP の2番組予約・3系統タイマーを内蔵しています。


3. 感度＆音質


   • FM 感度は高く、弱電波の放送局もよく受信できます。音質は良いです。 歪感が少なく比較的柔らかい音です。


   • AM は感度も音質も普通レベルで、オマケと思います。


   • 性能・音質とも良好 です。 ボーカルがゾクッとするほどリアルに聴こえます。 お奨めできます。



---

タイマーの使い方

• リアパネルの [AC OUTLET] について


  1. リアパネルの [AC OUTLET] は MT-1000 の電源 ON/STAND-BY と連動して AC100V が ON/OFF します。 最大 400W の機器の電源を供給できます。


  2. ここにタイマー対応の録音機を接続することで留守録音ができることになります。


• 時刻の合わせ方


  1. [POWER] ボタンで電源 STAND-BY 状態にします。


  2. [MEMORY] ボタンを押しながら、[DOWN] ボタンで時を、[UP] ボタンで分を合わせます。


  3. [MEMORY] ボタンから手を離すと時刻カウントが始まります。


• EVERYDAY タイマーの使い方


  1. EVERYDAY タイマーでは設定した受信動作を毎日繰り返します。


  2. [POWER] ボタンで電源 ON 状態にします。


  3. [EVERYDAY] ボタンを押すと TIMER INDICATOR の [EVERYDAY] 表示が点灯し、最初に [ON] 表示が点滅します。 [EVERYDAY] ボタンを再び押すと、今度は [OFF] 表示が点滅します。 [EVERYDAY] ボタンを押すごとに [ON] [OFF] の点滅表示がトグルします。


     • [ON] 表示が点滅中に PRESET STATION の [0]～[8] ボタンを押すことでタイマー動作中に受信する放送局を選択できます。


     • [ON] 表示が点滅中に [MEMORY] ボタンを押しながら、[DOWN] [UP] ボタンで開始時刻を合わせます。


     • [OFF] 表示が点滅中に [MEMORY] ボタンを押しながら、[DOWN] [UP] ボタンで終了時刻を合わせます。


  4. [TIMER OPERATION] ボタンを押すと TIMER INDICATOR の [TIMER OPERATION] 表示が点灯しタイマー動作を開始します。


• ONCE タイマーの使い方


  1. ONCE タイマーでは設定した受信動作を1回だけ実行します。


  2. [POWER] ボタンで電源 ON 状態にします。


  3. [ONCE] ボタンを押すと TIMER INDICATOR の [ONCE] 表示が点灯し、最初に [ON] 表示が点滅します。 [ONCE] ボタンを再び押すと、今度は [OFF] 表示が点滅します。 [ONCE] ボタンを押すごとに [ON] [OFF] の点滅表示がトグルします。


     • [ON] 表示が点滅中に PRESET STATION の [0]～[8] ボタンを押すことでタイマー動作中に受信する放送局を選択できます。


     • [ON] 表示が点滅中に [MEMORY] ボタンを押しながら、[DOWN] [UP] ボタンで開始時刻を合わせます。


     • [OFF] 表示が点滅中に [MEMORY] ボタンを押しながら、[DOWN] [UP] ボタンで終了時刻を合わせます。


  4. [TIMER OPERATION] ボタンを押すと TIMER INDICATOR の [TIMER OPERATION] 表示が点灯しタイマー動作を開始します。


• SLEEP タイマーの使い方


  1. [SLEEP] ボタンを押すと、すぐに SLEEP モードになります。 TIMER INDICATOR の [SLEEP] 表示が点灯し、[ON] 表示が点滅します。


  2. [SLEEP] ボタンを押すと表示部が [60] → [50] → [40] → [30] → [20] → [10] → (SLEEP OFF) と変化するので、好みの SLEEP 時間を設定します。 表示の単位は分です。


  3. SLEEP 時間が経過すると自動的に電源 STAND-BY になります。



---

仕様

• 発表スペックは ONKYO T-435 とほぼピッタリというくらい同じです。 やはり、MT-1000 は T-435 のリファイン版と思います。



  FM チューナー部
  受信周波数範囲	76.1～89.9MHz
  実用感度 (75Ω/IHF)	Boost ON : 0.9μV/10.3dBf Boost OFF : 4μV/23.5dBf
  S/N 50dB 感度 (75Ω/IHF)	Boost ON : 2μV/17.3dBf
  相互変調妨害比 (±1MHz / ±2.5MHz)	Boost ON : 88dB / 90dB Boost OFF : 103dB / 110dB
  イメージ妨害比 (83MHz)	Boost ON : 90dB Boost OFF : 90dB
  IF 妨害比 (83MHz)	Boost ON : 100dB Boost OFF : 100dB
  スプリアス妨害比	Boost ON : 100dB Boost OFF : 100dB
  2信号選択度 (±400kHz 離調)	Wide : 45dB Narrow : 85dB
  歪率	mono Wide : 0.009% (400Hz) mono Narrow : 0.15% (400Hz) stereo Wide : 0.02% (400Hz), 0.08% (50Hz～10kHz) stereo Narrow : 0.4% (400Hz), 0.6% (50Hz～10kHz)
  ステレオセパレーション	Wide : 60dB（1kHz）, 47dB (100Hz～10kHz) Narrow : 45dB（1kHz）, 40dB (100Hz～10kHz)
  AM 抑圧比	Wide : 62dB Narrow : 50dB
  キャプチャーレシオ	Wide : 1.0dB Narrow : 2.0dB
  S/N 比	mono : 86dB stereo : 80dB
  周波数特性	20Hz～15kHz +0.2, -0.8dB
  キャリアリーク	-65dB
  アンテナインピーダンス	75Ω
  出力電圧 / インピーダンス	500mV / 1.9kΩ
  AM チューナー部
  受信周波数範囲	522～1611kHz
  実用感度	200μV/m (ループアンテナ)
  イメージ妨害比	40dB (1MHz)
  IF 妨害比	57dB (1MHz)
  2信号選択度	35dB
  S/N 比	50dB
  歪率	0.3%
  出力電圧 / インピーダンス	150mV / 1.9kΩ
  総合
  電源電圧	AC100V, 50/60Hz
  定格消費電力 (電気用品取締法)	18W
  外形寸法	330(W)×65(H)×340(D)mm
  重量	3.5kg
  その他
  発売時期	1984年
  定価	55,000円




---
