Nakamichi Tuner 2 / Special とは？

[Tuner 2 / Special] とは Tuner 2 (1号機) を改造して高周波特性を高性能化した特別 (Special) なチューナです。

[Tuner 2] は中古市場にほとんど出てこない希少な優秀機です。これを更に高性能化した本機は 世界で唯一！

2025年4月3日に完成しました。

Tuner 2 で残念なこと

[Tuner 2] はマニアの心にささる逸品
- FM 専用機で、ゾクッとくる抜群なデザイン
- クォードラチュア検波ながら、FM MPX 部は優秀な SANYO LA3450 で音質はかなり良いです。
残念なことに FM フロントエンドが3連バリキャップなのが不満
- マルチパスがない強い電波なら3連バリキャップでも問題はありませんが、そうでないなら妨害電波排除能力が劣ります。
  - 4連バリキャップまたは4連バリコンであれば FM チューナとしての性能は十分です。
- チューナの中には8連バリコンとかの機種もありますが、ほとんど意味がないです。
  - なぜなら、多連過ぎると今度は同調精度を合わせるのが非常に難しく、同調回路の損失を補う RF 増幅も余計に必要です。
  - こういった設計は回路を複雑化して、かえって性能を悪化させるのです。
  - 繰り返しますが、4連あれば性能的に十分です。
- 以上のように FM 専用機の [Tuner 2] の3連バリキャップは高級機としては設計ミスではないのか？！

(16年ぶりに) 程度＆動作チェック

外観
- 製造シリアル番号は [C107-02763] です。電源コードの製造マーキングには製造年はありませんでした。
- 全体にかなり綺麗です。キズはほぼなく良い状態です。
- 端子類にくすみはありますが輝きも残っており使用には問題ないです。
- 総合して新品同様と言っても差支えないかもしれません。あくまで筆者の感想であって、万人の評価ではありません。
電源 ON してチェック
- プリセット情報が全て消えていました。内蔵コイン電池が寿命になっています。
- 表示器の輝度は明るく新品同様です。ロータリノブ及びボタンの操作は正常です。
- S メータが振れ、[Stereo] 表示が出て音にもステレオ感があります。音も非常に良いです。
- RCA 端子に接続したプラグを揺すると音が途切れます。これは問題です。ハンダクラックしています。
カバー開けてチェック
- 内部は綺麗で問題ありそうな部品は見当たりません。
- 基板に押されていた検査合格印より、本機は [1992年2月5日] 製造品と判りました。

リペア (その1)：FM フロントエンドを4連バリキャップ化 (改造)

4連バリキャップフロントエンドの調達

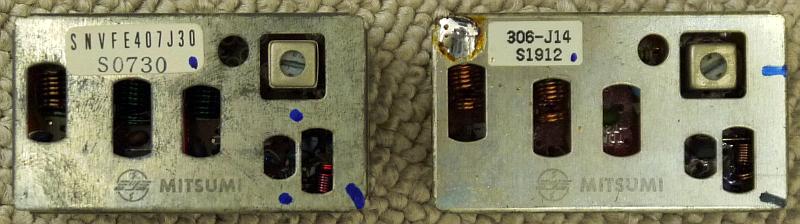

- Panasonic ST-G560 に使われているフロントエンド (写真の左) は4連バリキャップで、外観もそっくりです。
  - マトモなフロントエンドで ST-G560 のほうの記事に解説しています。
- このフロントエンドを [Tuner 2] のフロントエンド (写真の右) と置き換えできないか検討しました。
大まかな比較
- メーカはどちらもミツミ、サイズは同じ、裏側の端子数も同じです。
- 電源電圧および VT 電圧はどちらも12V系統です。
- 同一メーカ製なので互換性がある可能性が高いです。
端子アサインが電気的に同じか？

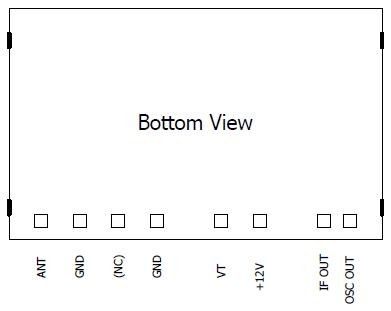

- 左が裏面から眺めた端子配列と信号アサインです。
- 2つのフロントエンドとも同じと判りました。互換性があるということです。
- フロントエンドを置き換えるだけ済みそうです。
フロントエンドを移植

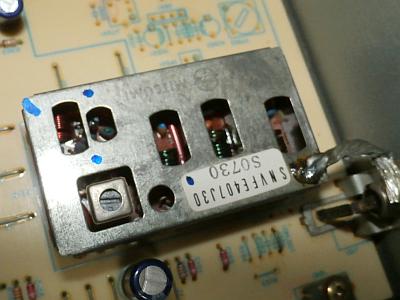

- [ST-G560 のフロントエンド] を [Tuner 2] に移植しました。
- 左の写真のように、最初からこうであったかのようにピッタリ収まりました。

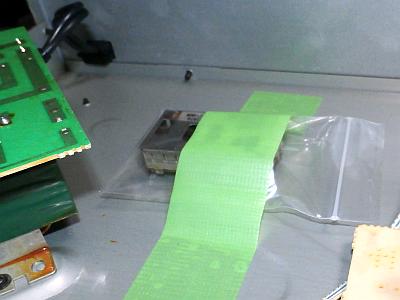

- オリジナルのフロントエンドはチャック袋に入れて電源トランス横の空きスペースに貼り付けておきました。
  - もし、オリジナルに戻したいと思ったらこれを使えばよいです。戻す必要はないと思いますけどね。
  　
移植後の動作チェック
- 76～90MHz で VT 電圧がキチンと変化します。実際に FM 放送受信でも良好です。
- FM フロントエンド4連バリキャップ化は成功しました。
- Tuner 2 / Special として生まれ変わりました！！！

リペア (その2)：コイン電池のソケット化

概要
- 内蔵コイン電池が寿命になっていました。
- コイン電池を交換するのですが、ついでに一般ユーザでも交換可能とすべくソケット化します。
従来のコイン電池
- 左の写真で橙色の丸い部品は従来のコイン電池 [CR2430FT] です。部品番号は [B601] です。
  - このコイン電池でプリセットメモリをバックアップします。
  - タブ付きで、タブを基板にハンダ付けしているので、残念ながら一般ユーザでは交換できません。
- 電池でバックアップって古臭いと思われるかもしませんが、実はこっちのほうが良いです。
  - 一般の電気二重層コンデンサによるバックアップは1か月程度ですが、コイン電池では20年も持ちます。
[B601] を CR2032 ソケット化

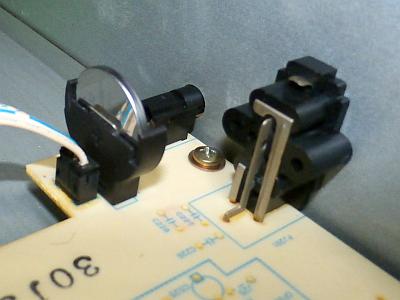

- [CR2430FT] を右の写真のようにバッテリソケット化して新品の [CR2032] コイン電池を実装しました。
  - ちなみに、取り外した [CR2430FT] は完全に 0V になっていました。思った通り寿命でした。
- ソケット化したので、ユーザで簡単に電池交換できるようになりました。コイン電池を上に引き抜いて交換します。
- 写真の手前側が＋ です。ソケットにも＋表示があります。回路にダイオードが入っているので、間違って逆挿入しても壊れることはありません。

  　
[CR2430FT]→[CR2032] リプレースの考察
- リチウム電池の [CR2430FT] も [CR2032] も出力電圧は 3V で電圧互換性あります。
- 違うのは容量です。 [CR2430FT] 300mAh に対し [CR2032] 220mAh で、[CR2032] は [CR2430FT] の 73% の容量です。
- [CR2430FT] での電池寿命は20年程度ですが、[CR2032] では15年程度となります。 15年でも十分と思います。
- [CR2032] は何より入手しやすく安いです。 100円ショップでも買えます。ダイソーでは3個で110円です。
- これだけ安いのなら、安全・安心を考えて10年に1回交換することをお奨めします！！！

リペア (その3)：ハンダクラック対策

概要
- RCA 端子に接続したプラグを揺すると音が途切れます。間違いなくハンダクラックしています。
- この他にもハンダクラックがないかチェックして対策します。
修理

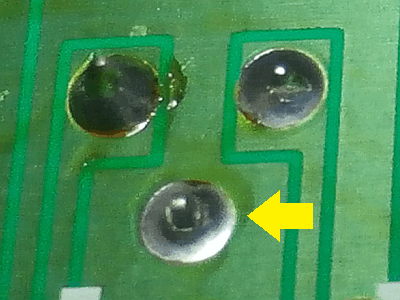

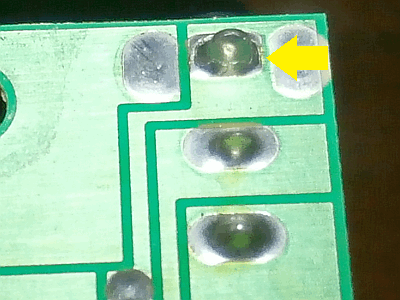

- 左の写真は [RCA 端子] のリード、右の写真は [リモート端子] のリードのハンダ付け部分です。
  - 黄色矢印のハンド付けが完全にクラックしています。 [RCA 端子] のほうは音の途切れの原因です。
  - ハンダクラックの原因はリアパネルと基板の2方向からタワミが発生しハンダ付け部分に常にストレスがかかるためです。
  - 補修ハンダ付けして直りました。
  　
- 左の写真は [アンテナ端子] のリードのハンダ付け部分です。クラックしてなかったですが、念のため補修ハンダ付けしました。

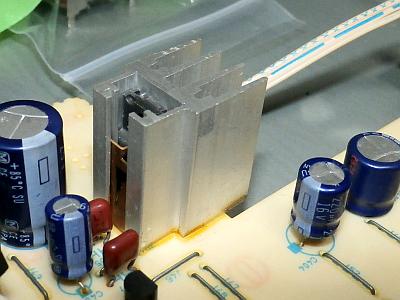

- 右の写真は [放熱器付きパワートランジスタ] です。クラックしてなかったですが、念のため補修ハンダ付けしました。
  - ここは自らの発熱が伝導しハンダ付け部分が劣化して長い時間を経てクラックするのです。

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

電源電圧チェックポイント (VP)

実測値は以下のように良好でした。

VP	標準電圧	実測電圧	判定	備考
J40	+13V	+12.6V	〇	アナログ系
J52	-13V	-12.5V	〇	アナログ系
CP102-2pin	-30V	-31.1V	〇	FL
CP102-4pin	+5.6V	+5.70	〇	デジタル系

FM 受信部の調整

特に手順10～13はこの順番 (Wide→Narrow) の通りに行うこと。

手順	SSG出力	Tuner 2 / Special の設定	調整箇所	TP 及び調整値	備考
1	-	Mute : Off Mode : Stereo IF Band : Wide	-	-
2	-	90MHz 受信	フロントエンド OSC コイル	R303 (前) 電圧 = 11.0±0.2V	OSC トラッキング調整
3	-	76MHz 受信	-	R303 (前) 電圧 = 3.0V 以下確認のみ	OSC トラッキング調整
4	83MHz 30dB 無変調	83MHz 受信	フロントエンド RF コイル×3個	J77 電圧 = 最大	RF トラッキング調整
5	83MHz 30dB 無変調	83MHz 受信	フロントエンド IFT	J77 電圧 = 最大	IF 調整
6	83MHz 90dB mono 1kHz	83MHz 受信	VT102	オーディオ出力 = 高調波歪最小	QR 検波調整
7	83MHz 90dB mono 1kHz	83MHz 受信	VT101	TP102 間電圧 = 0±10mV
8	手順6～7を数回繰り返す
9	83MHz 90dB stereo 1kHz L+R	83MHz 受信	フロントエンド IFT	オーディオ出力 = 高調波歪最小	stereo IF 歪補正
10	83MHz 90dB stereo 1kHz R	83MHz 受信	VR203	オーディオ出力 (L) = 最小	Wide セパレーション調整
11	83MHz 90dB stereo 1kHz L	83MHz 受信	VR204	オーディオ出力 (R) = 最小	Wide セパレーション調整
12	83MHz 90dB stereo 1kHz R	83MHz 受信 IF Band : Narrow	VR201	オーディオ出力 (L) = 最小	Narrow セパレーション調整
13	83MHz 90dB stereo 1kHz L	83MHz 受信 IF Band : Narrow	VR202	オーディオ出力 (R) = 最小	Narrow セパレーション調整
14	83MHz 25dB mono 1kHz	83MHz 受信 Mute : On IF Band : Wide	VR101	オーディオ出力 = ON/OFF 閾	MUTING レベル調整
15	83MHz 50dB 無変調	83MHz 受信 Mute : On IF Band : Wide	VR102	S メータ = フル閾	S メータ調整

調整結果

下のようにステレオセパレーションと高調波歪率が素晴らしく良いです。やはり優秀な個体です！

項目	IF BAND	stereo/mono	L	R	単位
ステレオセパレーション (1kHz)	Wide	stereo	70	69	dB
ステレオセパレーション (1kHz)	Narrow	stereo	70	62	dB
高調波歪率 (1kHz)	Wide	mono	0.044		%
	Wide	stereo	0.044		%
	Narrow	mono	0.24		%
	Narrow	stereo	0.24		%
パイロット信号キャリアリーク	Wide	stereo	-72	-79	dB
オーディオ出力レベル偏差 (1kHz)	Wide	mono	0	+0.01	dB

使ってみました

シンセサイザ式チューナはこうであるべきという姿
- 多くのシンセサイザ式チューナの同調ノブはバリコン式の物マネで、かえって使い辛いです。
- 本機では既成概念から脱却してシンセサイザ式チューナのあるべき操作性を追求しています。

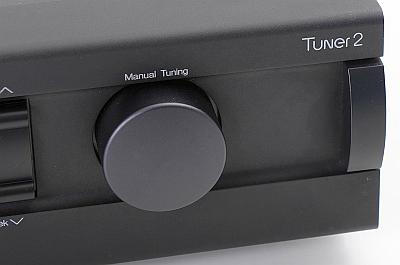

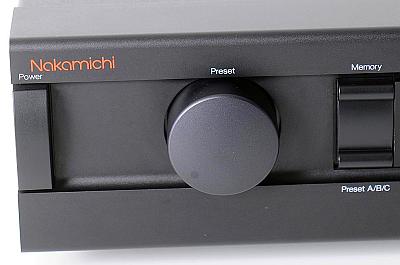

- 2つの大きい同調ノブは、左がプリセットチューニング、右がマニュアルチューニングです。
- デジタルであることを意識した使いやすい操作性です。こういうのは他社にはないです。

  　

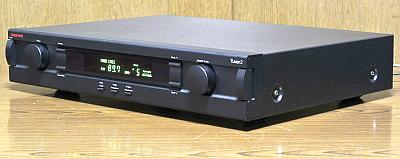

既成概念にとらわれない、素晴らしい左右対称デザイン！
- 日本製品でないような秀逸なデザインで、 Nakamichi ファン感涙の逸品！
- フロントパネルは黒の梨地仕上げのアルミ材を使っており、重厚感があります。
- 表示器は薄黄色がかった FL 管で、その表示は上品です。
- 取扱説明書などは Tuner 2 (1号機) のほうにあるので、そちらを参照ください。
受信性能と音質
- 4連バリキャップフロントエンドに置き換えたので高周波性能は優秀です。感度と妨害電波排除能力は良好です。
- 音質は安定感のある明瞭な音です。なかなか良好な音です。
