Panasonic ST-G560

Panasonic ST-G560 をゲット！

2006年10月28日、 HARD-OFF 越谷花田店にて Panasonic ST-G560 のジャンク品が税込1,050円でした。

2009年6月13日にも同店で、2号機としてもう1台購入しました。 税込525円でした。

---

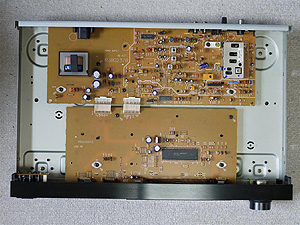

カバーを開けてみました

1. 基板の作りは良いです。 写真をクリックすると基板の拡大写真を表示できます。


   • [チューナー基板] [MPU 基板] [フロントパネル基板] で構成します。


   • 手配線が1本もありません。 素晴らしい設計力です！


     • [チューナー基板] [MPU 基板] [フロントパネル基板] はコネクタにて連結します。


     • フロントパネルは底部の3本のネジを外すだけでフロントパネル基板ごと外れます。


   • 電源トランスはマトモそうなものがチューナー基板に実装されています。


   • 使っている部品のロット番号から、本機は1989年製と判りました。


2. 以下の IC を使用して合理化が図られています



   メーカ	IC	機能
   Mitsubishi	M50941-421SP	Single-chip 8-bit CMOS microcomputer
   Panasonic	AN278	FM IF Amplifier
   	AN6554F	Quadruple Operational Amplifiers
   	AN7274NS	AM/FM Tuner Sysytem
   	AN7472S	FM Stereo Multiplex Demodulator
   SANYO	LM7001	PLL Frequency Synthesizer



3. FM フロントエンド


   • ミツミ製で4連バリキャップです。 ST-G60 のものと同じです。 4連バリキャップなら性能的に合格です。


   • 以下の回路図は海外版の ST-G560 のものですが、ほぼ同じと思います。




4. FM IF 部は normal/narrow に切換できます。


   • normal 時

     [UP-CF]→[AN278]→[UP-CF]→[AN7274NS]


   • narrow 時

     [UP-CF]→ [TR]→[UP-CF]→[UP-CF] →[AN278]→[UP-CF]→[AN7274NS]


5. FM 検波部


   • [AN7274NS] を使ったクォードラチュア検波です。


6. FM MPX 部


   • [AN7472S] を使った PLL MPX です。


7. AM 受信部


   • [AN7274NS] で全てを構成します。


8. プリセットメモリのバックアップ


   • 電源コードに給電されておれば MPU に常に電源供給される設計のため、バックアップ専用のコンデンサは無いです。


     • [power] スイイチ OFF でも MPU には電源供給されます。


   • プリセット情報は [MPU 基板] にある [C915] [C916] の 1000μF 6.3V 電解コンデンサがしばらく記憶してくれます。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイント





   BAND	場所	種別	調整ポイント	調整内容
   FM	フロントエンド	L	L1 L2 L3	RF
   			L4	OSC
   		IFT	T1	IF
   	チューナ基板	IFT	T102	クォードラチュア検波 (歪率)
   			T101	クォードラチュア検波 (同調点)
   		VR	VR101	S メータ
   			VR301	ステレオセパレーション (normal)
   		LPF	L301	SCA 抑止 (67kHz フィルタ)
   			L303	キャリアリーク抑止 (L ch.)
   			L304	キャリアリーク抑止 (R ch.)
   AM	チューナ基板	L	Z201-YL	RF (黄コア)
   			Z201-BK	OSC (黒コア)
   		IFT	Z202	IF (CF 内蔵)



2. テストポイント (TP)


   • DMM を直流電圧測定モードにして接続します。



   BAND	TP 名	DMM 接続先	内容	備考
   FM	TP101	TP101～TP102 間	クォードラチュア検波 NULL 電圧	FM 受信で同調すると 0V になる
   	TP102
   	R903-F	R903-F～GND 間	VT 電圧	FM バリキャップ印加電圧
   AM	R906-F	R906-F～GND 間	VT 電圧	AM バリキャップ印加電圧



3. 電源電圧チェック (VP)


   • [MCU 基板] にある [CP106] コネクタで測定します。 [12v] [5V] のシルク印刷があります。


   • 電圧の実測値は以下のように正常でした。



     ポイント	標準値	実測値	備考
     CP106 コネクタ [12V]	+12V	+13.90V	チューナ/オーディオ用
     CP106 コネクタ [5V]	+5V	+5.63V	ロジック用



4. FM 受信部の調整



   手順	SSG出力	ST-G560 の設定	調整箇所	TP 及び調整値	備考
   1	-	band selector：FM mode：mono IF band：normal local：OFF	-	-
   2	-	89.9MHz 受信	L4	R903-F～GND 間電圧 = 11.20V	(実測値)
   3	-	76.1MHz 受信	-	R903-F～GND 間電圧 = 2.677V	確認のみ (実測値)
   4	83MHz 30dB 変調：OFF	83MHz 受信	L1 L2 L3	S メータ = 最大	RF 調整
   5			T1		IF 調整
   6	83MHz 90dB 変調：mono 1kHz		T102	オーディオ出力 = 高調波歪最小
   7			T101	TP101～TP102 間電圧 = 0±20mV	(FM 同調点調整)
   8	手順6と7を数回繰り返す				クォードラチュア検波調整
   9	83MHz 60dB 変調：mono 1kHz	83MHz 受信	VR101	S メータ = 60dB	S メータ調整
   10	-	band selector：FM mode：auto IF band：normal local：OFF	-	-
   11	83MHz 90dB 変調：stereo 1kHz	83MHz 受信	T1	オーディオ出力 = 高調波歪最小	ステレオ歪率調整
   12	83MHz 90dB 変調：R/L ch. only 1kHz		VR301	L/R ch. オーディオ出力電圧 = 最小	セパレーション調整



5. AM 受信部の調整


   • 純正ループアンテナで調整が必要。 純正ループアンテナでない場合は、そのアンテナ用に調整されてしまいます。



   手順	SSG出力	ST-G560 の設定	調整箇所	TP 及び調整値	備考
   1	-	band selector : AM	-	-
   2	-	1629kHz 受信	Z201-BK	R906-F～GND 間電圧 = 6.63V	(実測値)
   3	-	522kHz 受信	-	R906-F～GND 間電圧 = 0.988V	確認のみ (実測値)
   4	999kHz 60dB 変調：1kHz 30%	999kHz 受信	Z201-YL	オーディオ出力 = 最大	RF 調整
   5			Z202		IF 調整



6. 調整結果


   • FM ステレオセパレーションとキャリアリークは以下でした。 良好です。



     項目	IF band	stero/mono	L	R	単位
     ステレオセパレーション (1kHz)	normal	stero	48	48	dB
     	narrow		41	42	dB
     パイロット信号キャリアリーク	normal	stereo	-67	-74	dB
     オーディオ出力レベル偏差 (1kHz)	normal	mono	0	+0.36	dB




---

使ってみました

1. デザイン


   • 精悍なスタイルの優れたデザインです。


   • 高さは 69mm と低いですが、幅が 430mm あって標準コンポサイズです。 足はオーディオインシュレータ風です。


2. フロントパネル


   • フロントパネルはヘヤラインアルミで質感があります。


   • 同調ノブにはフライホイールが仕込まれていて感触が良いです。


   • ディスプレイは FL 管で見やすいです。


3. リアパネル


   • FM アンテナは F 端子で、妨害電波の混入を避けることができます。


   • AM アンテナは 2pin コネクタで、ループアンテナを接続します。


   • オーディオ出力は通常の RCA 端子です。


4. その他


   • プリセットメモリは、FM 10局、AM 10局で十分です。


   • FM mode を auto にすると、近接周波数をサーチして、自動的に最適な IF 帯域に調整してくれます。


   • [signal] ボタンで FM 信号強度を dB 表示できます。

     　


5. 感度と音質


   • FM は4連バリキャップなので、妨害電波に強く、感度が良いです。


   • FM の音質はソフト調で豊潤な良い音です。 ステレオ分離度も良いです。 聴き疲れしないです。 高級機にも匹敵する音！


   • AM の感度は良く、音は帯域が狭いですが、それなりに良いです。


6. 評価


   • 2万円台のエントリー価格ですが、その価格に似合わず素晴らしいチューナーです。 この内容なら5万円でも妥当な性能です。


   • 受信性能が高く、音質が良い、お奨めできます。



---

仕様など

1. ドキュメント


   • ST-G560 Service Manual ・・・ 海外版の ST-G560


2. 仕様



   FM チューナー部
   受信周波数	76.1 ～ 89.9MHz
   実用感度	10.3dBf (0.9μV IHF'58)
   S/N比50dB感度	mono 18.1dBf (2.2μV IHF'58) stereo 38.1dBf (22μV IHF'58)
   歪率	mono 0.009% stereo 0.015%
   ダイナミックレンジ (1kHz 100% mod 0dB)	106dB
   周波数特性	4Hz ～ 15kHz (+0.5dB, -1.0dB)
   リークキャリア (19kHz)	-70dB
   AM チューナー部
   受信周波数	522 ～ 1629kHz
   実用感度 (S/N=20dB)	20μV, 290μV/m
   選択度	50dB
   イメージ妨害比	40dB
   IF 妨害比	60dB
   総合
   電源	AC100V 50/60Hz
   消費電力	9W
   外形寸法	430(W)×69(H)×294(D) mm
   重量	2.7kg
   その他
   発売時期	1989年
   定価	26,500円




---
