Pioneer F-120 をゲット！

2007年12月7日、ヤフオクにて Pioneer F-120 の故障品を910円で落札しました。音質の良い パルスカウント検波 搭載です。

後継機の F-120D との違いを見極めたかった。

程度＆動作チェック

出品者のコメント
- パイオニア FM/AM デジタルシンセサイザーチューナ F-120 ジャンクです。ワンオーナー品です。
- 選局ボタンが壊れています。
- FM/AM とも受信できます。ただし、FM は 0.3MHz ずれて表示されます。
- 付属品は [取扱説明書] [FM T 字型簡易アンテナ] [AM ループアンテナ] です。

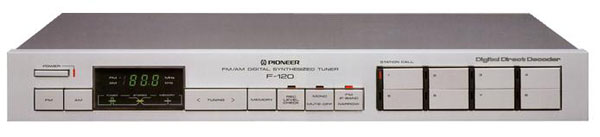

外観
- キズ・サビなし、純正の [AM ループアンテナ] [簡易 FM アンテナ] [取扱説明書] 付属の逸品です。
- 実は本体よりも取扱説明書が欲しかったのです。
- 取扱説明書を取り寄せたら新品に近い本体が無料で付いてきた ・・・と思っておこう。
電源 ON してチェック
- 電源は問題なく入りました。同調点が -0.2MHz ズレています。ステレオ受信できません。
- 表示器は全て LED で、経年劣化はありません。ステーションメモリボタンは完全に動作不能でした。

カバーを開けてみました

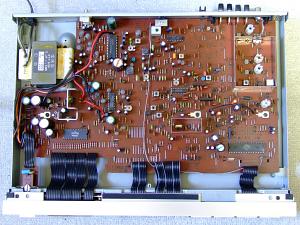

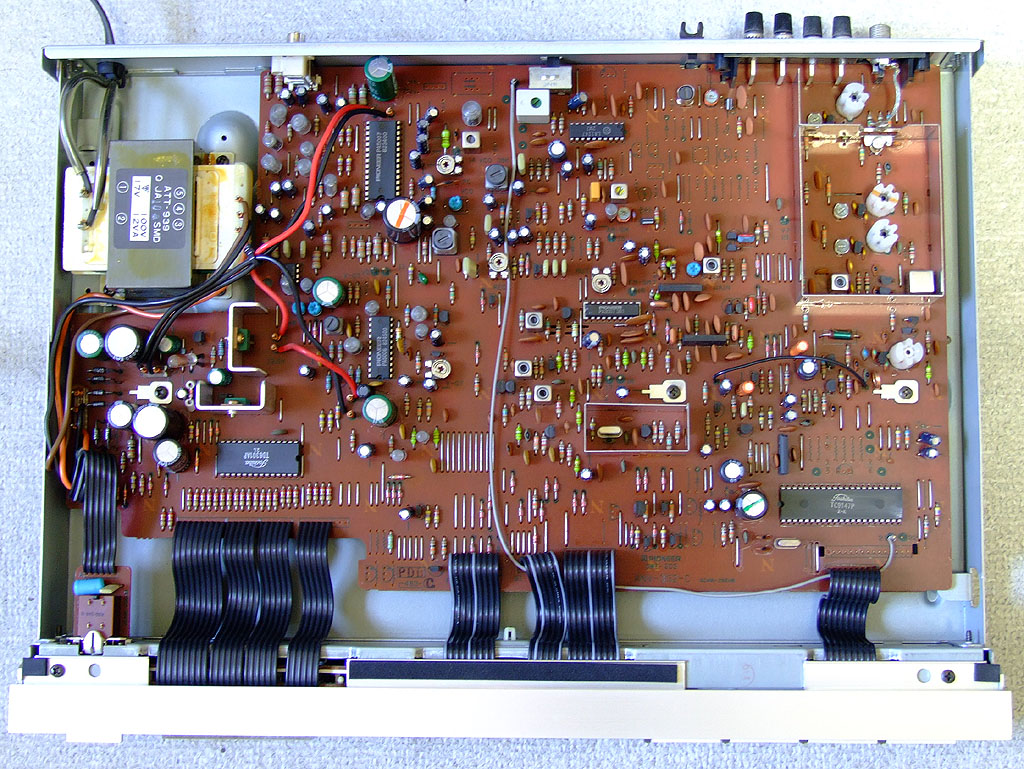

基板の作りは良いです。写真をクリックすると拡大写真を表示できます。

部品が綺麗に整然と並んでいます。
F-120 は同社の F-120D の前モデルで、回路構成は非常によく似ています。 F-120 の基板はベークライトですが、F-120D は紙エポキシです。
大型のかなり良い電源トランスを使っています。 AC100V 入力、AC17V（8.5V×2）12VA の仕様です。 F-120D のトランスとは異なります。
重要部分にはグレードの高い半固定抵抗器（青色のもの）が使われています。

以下の IC を使用して合理化が図られています。

使用 IC は F-120D とほぼ同じですが、F-120 で [PA3007] のところが F-120D では [PA5008] となっています。
[PA5008] では [PA3007] の機能に更に MPX 機能が追加されています。
F-120D では [PA5008] の MPX 機能は使わないので、結局、性能的にはどちらでも変わらないです。

メーカ	IC	機能
MITSIBISHI	M5218	Dual Low-noise Operational Amplifiers
NEC	uPC1163HA	FM IF Amplifier
Pioneer	PA3007	IF Amplifier + Quadrature Detection
	PA5006	Digital Direct Decoder (パルスカウント検波と L+R/L-R/R-L 信号分離)
	PA5007	PLL & Muting (19kHz Pilot 信号を PLL 同期して 38kHz 分離信号を作成)
SANYO	LA1247	AM Electronic Tuner
TOSHIBA	TC9147BP	Static FM/AM/LM 3 Bands Digital Tuning System
	TD6104P	Programable Counter
	TD6301AP	LED Display

使用 IC のロット番号より、この F-120 は1982年製と判明しました。

FM フロントエンド部
- オール FET で4連バリキャップで、以下の構成です。

  (ANT)→[同調]→[Dual Gate FET]→[同調]→[同調]→①→[バランスドミクサ (FET×2)]→[IFT]→(IF)
  [OSC 同調 (FET)]→①
- F-120 ではバランスドミクサには FET が使われていますが、F-120D ではトランジスタです。高調波発生の点からは FET のほうが有利です。
FM IF 部
- IF-BAND は WIDE/NARROW に切り換えできます。
- WIDE 時

  (FE)→[UF-CF]→[FET×2]→[IFT]→[uPC1163H]→[UF-CF]→②
- NARROW 時

  (FE)→[CF]→[FET×2]→[CF]→[uPC1163H]→[CF]→②
- WIDE/NARROW 共通部

  ②→[PA3007]→(a)→[FET]→[IFT]→[Doubler (TR×2)]→[IFT]→(b)→[Down Convert]→(c)→(DET)
  - [PA3007] のクォードラチュア検波で FM 同調点を検出します。
- [WIDE/NARROW 共通部] でパルスカウント検波用に周波数変換します。
  - (a) の箇所は本来の IF 周波数の 10.7MHz です。
  - (b) の箇所は (a) を2逓倍した 21.4MHz で、FM 周波数偏移が通常の 75kHz から 150kHz となり、S/N の点でパルスカウント検波に有利になります。
  - (c) の箇所は (b) をダウンコンバートした 1.26MHz (2nd IF) で、基本周波数 (1.26MHz) に対する周波数偏移率が上がり、S/N の点でパルスカウント検波に有利になります。
- ダウンコンバートには 20.14MHz のクリスタル発振器を使っているので安定な 2nd IF の 1.26MHz が得られます。
  - 10.7MHz×2逓倍－20.14MHz＝1.26MHz となる訳です。
FM 検波部＋FM MPX 部

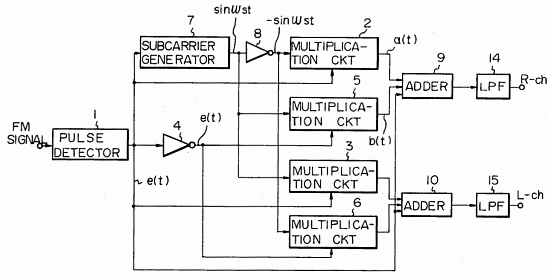

- Pioneer では DDD (Digital Direct Decoder) と呼んでいる技術で、下のような構成になっています。
  - F-120 では [DDD]、F-120D では [DDD TypeⅡ] と呼んでいますが、実は全く同じです。部品定数は若干違います。
- 2nd IF の 1.26MHz を [PA5006] でパルスカウント検波します。
  - 同時にステレオ分離に使う [L+R} [L-R] [R-L] を抽出します。
  - 抽出にはパイロット信号 19kHz に同期した 38kHz スイッチング信号が必要ですが、これは [PA5007] からもらいます。
- [PA5007] には [38kHz VCO] [Pilot Cancel] [Muting] [AF Amplifier] の機能があります。
- パイロット信号 19kHz に同期した 38kHz スイッチング信号は [PA5007] で作成します。
- このように [PA5006] [PA5007] は切っても切れない関係にあります。
- パイロット信号キャンセラは M5218 オペアンプを使ったアクティブフィルタ構成です。 F-120D と同じです。
AM 受信部
- [LA1247] で全てを構成します。
- 2連バリキャップのフロントエンド構成ですが、RF 同調回路を一旦 FET でバッファしています。
- AM の感度が良いのは、この FET バッファのおかげです。 F-120D と同じです。
プリセットメモリのバックアップ
- [TC9147BP] の左側にある少し大きな電解コンデンサ 2200uF/6.3V でバックアップします。
- 取扱説明書によると [電源コードを抜いた状態で3日間バックアップできる] と書かれています。
- でも心配不要です。電源コードが挿されている状態では ([POWER] スイッチが OFF でも) バックアップ用電解コンデンサには常に給電されるようになっているので、メモリは消えません。

リペア

FM で -0.2MHz の同調ズレあり、ステレオにならない
- 同調ズレはパルスカウント検波段の IFT 調整で直りました。
- 音質が聴き違えるほど向上し、ちゃんとステレオ受信できるようになりました。
- カバー開けを入れて僅か5分で修理完了です。ちゃんとした調整は次の「調整」項でやります。
ステーションメモリボタンが動作不能
- 原因は、ボタンとタクトスイッチの間に挿入されたスポンジクッション材が経年劣化でボロボロになったためでした。
- ダイソーで同じ大きさくらいのスポンジクッション材を買ってきて交換したら、直りました。
- [すべり止めパッド (小)] というもので直径約1cm の円形で105円でした。
- 使用するのは8個ですが、全部で24個入っているので、あと2台 F-120/F-120D を修理できます。

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

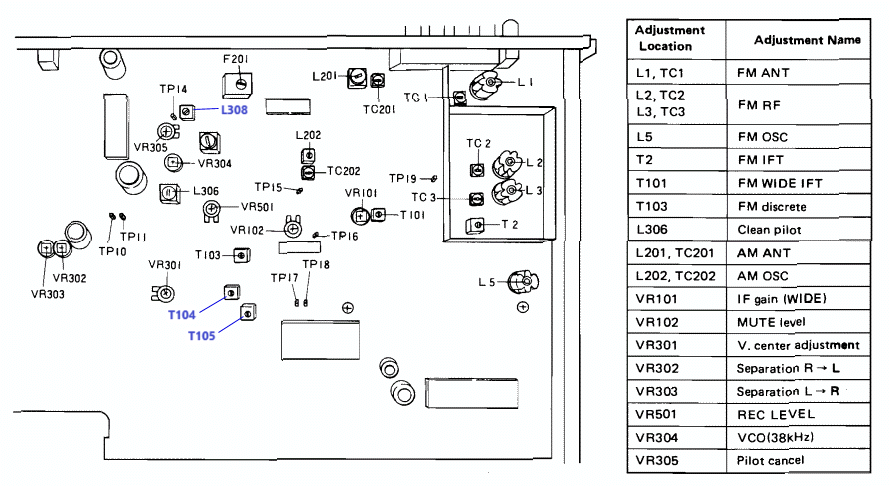

調整ポイント

電源電圧チェックポイント (VP)

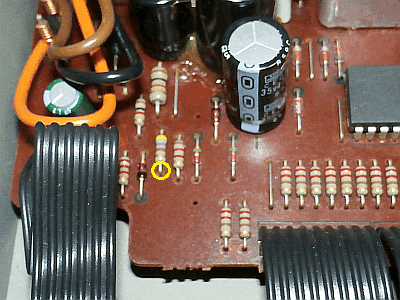

[R405 (前)] とは基板の右の前面側で右の写真で黄〇印の箇所です。

VP	標準値	実測値	判定	備考
Q403-C (放熱板)	+13.7V	(未測定)	-	アナログ系
Q405-C (放熱板)	+5.5V	(未測定)	-	デジタル系
R405 (前)	+26V	(未測定)	-	VT 電源

FM 受信部の調整

手順	SSG出力	F-120 の設定	調整箇所	TP 及び調整値	備考
1	-	FM : ON REC LEVEL CHECK : OFF MONO/MUTE-OFF : OFF FM IF-BAND : WIDE	-	-
2	83MHz 90dB 無変調	83MHz 受信	T103	TP17～TP18 間電圧 = 0±10mV	同調点調整
3	-	90MHz 受信	L5	TP19 電圧 = 24.5±0.2V	OSC トラッキング調整
4	-	76MHz 受信	-	TP19 電圧 = 8.0±0.5V 確認のみ	OSC トラッキング調整
5	76MHz 30dB 無変調	76MHz 受信	L1 L2 L3	TP16 電圧 = 最大	RF トラッキング調整
6	90MHz 30dB 無変調	90MHz 受信	TC1 TC2 TC3	TP16 電圧 = 最大
7	手順5～6を数回繰り返す
8	83MHz 30dB 無変調	83MHz 受信	T2 T101	TP16 電圧 = 最大	IF 調整
9	83MHz 90dB 無変調		T104 T105	VR301から南西方向2cmくらいにある1kΩ抵抗の波形 = 最大オシロスコープで測定 (1.26MHz)	パルスカウント検波調整
10	83MHz 90dB 無変調		VR301	TP10～TP11 間電圧 = 0±5mV	パルスカウント検波調整
11	83MHz 40dB 無変調	83MHz 受信 FM IF-BAND : NARROW	-	TP16 電圧 = 測定	WIDE GAIN 調整
12	83MHz 40dB 無変調	83MHz 受信 FM IF-BAND : WIDE	VR101	TP16 電圧 = 手順11と同一	WIDE GAIN 調整
13	83MHz 90dB 無変調		VR304	TP14 周波数 = 38kHz±100Hz 周波数カウンタで測定	VCO 調整
14	83MHz 90dB 無変調		L308	TP14 波形 = 最大オシロスコープで観測	VCO 調整
15	83MHz 90dB stereo 1kHz L+R		L306 VR305	オーディオ出力 = 19kHz 成分最小	パイロットキャンセル調整
16	83MHz 90dB stereo 1kHz L+R		T2 T101	オーディオ出力 = 高調波歪最小	IF 歪補正
17	83MHz 90dB stereo 1kHz R		VR302	オーディオ出力 (L) = 最小	ステレオセパレーション調整
18	83MHz 90dB stereo 1kHz L		VR303	オーディオ出力 (R) = 最小	ステレオセパレーション調整
19	83MHz 26dB mono 1kHz		VR102	ミューティング = ON/OFF 閾	ミューティングレベル調整
20	83MHz 90dB mono 400Hz		-	オーディオ出力 = 測定	REC LEVEL CHECK レベル調整
21	83MHz 90dB mono 400Hz	REC LEVEL CHECK : ON	VR501	オーディオ出力 = 手順20の -6dB	REC LEVEL CHECK レベル調整

AM 受信部の調整

手順	SSG出力	F-120 の設定	調整箇所	TP 及び調整値	備考
1	-	AM : ON REC LEVEL CHECK : OFF	-	-
2	-	522kHz 受信	L202	TP19 電圧 = 2.0V	OSC トラッキング調整
3	-	1611kHz 受信	TC202	TP19 電圧 = 24.5V
4	手順2～3を数回繰り返す
5	603kHz 40dB 無変調	603kHz 受信	L201	TP15 電圧 = 最大	RF トラッキング調整
6	1404kHz 40dB 無変調	1404kHz 受信	TC201	TP15 電圧 = 最大
7	手順5～6を数回繰り返す
8	999kHz 40dB 無変調	999kHz 受信	F201	TP15 電圧 = 最大	IF 調整

使ってみました

デザイン
- シルバーパネルで周波数表示がグリーンと色合いが合っています。
- 表示は周波数を含め全て LED でシンプルな表示です。
  - LED は寿命の心配がほぼありません。
- シグナルレベル表示がありません。
  - まあレベルメータはそれほど必須ではないので構わないです。
  - かえって表示部が引き締まって見えます。
- High-Blend 機能がありません。
ステーションメモリ
- リアパネルにある [STATION CALL] スイッチで、[FM 8局/AM 8局] [FM/AM ランダム8局] に切換できます。
- 普通には [FM 8局/AM 8局] のモードが使いやすいです。
- ステーションメモリには周波数しか記憶されません。その他の情報は記憶しません。
FM アンテナ入力端子
- F 端子なので、雑音電波が混入しないです。
感度と音質
- FM の感度はかなり良いです。ステレオセパレーションが高く、スッキリとしているが比較的柔らかいパイオニアトーンです。
- AM の感度はかなり良いです。音質は普通です。
- かなり満足度の高いチューナです

仕様ほか

ドキュメント
- F-120 取扱説明書
- F-90 Service Manual ・・・日本版 F-120 の輸出版は F-90 です
- F-120 の輸出仕様版 F-90 の調整＆改造についてはこちらに記事があります。

仕様

FM 受信部
受信周波数範囲	76～90MHz
実用感度（Narrow, 75Ω）	mono : 0.95μV/10.8dBf
S/N 比 50dB 感度（Narrow, 75Ω）	mono : 1.8μV/16.2dBf stereo : 21.0μV/37.7dBf
S/N 比（85dBf 入力時）	mono : 96dB stereo : 88dB
高調波歪率（Wide）	mono : 0.0095%（100Hz）, 0.0095%（1kHz）, 0.01%（10kHz） stereo : 0.015%（100Hz）, 0.015%（1kHz）, 0.05%（10kHz）
キャプチャーレシオ	Wide : 0.8dB Narrow : 2.5dB
実効選択度	Wide : 30dB（400kHz） Narrow : 60dB（300kHz）
ステレオセパレーション	Wide : 65dB（1kHz）, 50dB（20Hz～10kHz） Narrow : 40dB（1kHz）, 40dB（20Hz～10kHz）
周波数特性	20Hz～15kHz +0.2, -0.8dB
イメージ妨害比	80dB
IF 妨害比	100dB
スプリアス妨害比	90dB
AM 抑圧比	70dB
サブキャリア抑圧比	60dB
ミューティング動作レベル	5μV（25.2dB）
アンテナインピーダンス	75Ω不平衡型 300Ω平衡型
AM 受信部
受信周波数範囲	522～1611kHz
実用感度	ループアンテナ： 55dBμ/m 外部アンテナ： 15μV
選択度	30dB
S/N 比	50dB
イメージ妨害比	40dB
IF 妨害比	65dB
総合
出力レベル/インピーダンス	FM（100%変調） : 650mV/900Ω AM（30%変調） : 150mV/900Ω
電源電圧	AC100V, 50/60Hz
定格消費電力（電気用品取締法）	14W
外形寸法	420(W)×61(H)×317(D)mm
重量	4.0kg
その他
発売時期	1982年
定価	45,000円
付属品	FM T 字型簡易アンテナ AM ループアンテナループアンテナキャッチャーピンプラグ付接続コード F 型接栓プラグサービスネットワーク取扱説明書保証書
