Pioneer F-X9

Pioneer F-X9 が到着

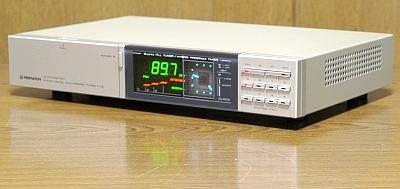

2024年4月4日、横浜市の O さんより Pioneer F-X9 の修理依頼品が到着しました。

電網には F-X9 の情報がほとんどなく、スペックなどが不明です。 タイマー機能付きチューナのようです。

さてさて、直るかな？

---

程度＆動作チェック

1. 修理依頼者のコメント


   • 昔のパイオニア・ミニコンポチューナで、受信はできるがゲインが著しく低いです。


2. 外観


   • 製造シリアル番号は [DC1028252] で、電源コードの製造マーキングより [1982年製造品] とわかりました。


   • [純正 AM ループアンテナ] は添付されていませんでした。


   • 製造から40年を経過していると思えないほど新品同様に綺麗な逸品です。 リアパネルの端子類も輝きがあり綺麗です。


3. 電源 ON してチェック


   • 電源は入り、ディスプレイは新品同様の輝度があり正常表示します。


   • 操作ボタンは正常に反応します。


   • FM 受信


     • S メータが振れますが蚊の鳴くような極小の音しか出ません。 [STEREO] 表示も出ません。


   • AM 受信


     • 手持ちの純正ではないループアンテナを接続してチェックしました。


     • やや感度が落ちている感じはありますが、特に問題なく受信できます。


4. カバーを開けてチェック


   • 基板は綺麗で、目視でわかる部品劣化はないようです。



---

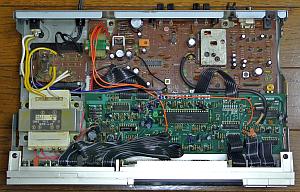

カバーを開けてみました

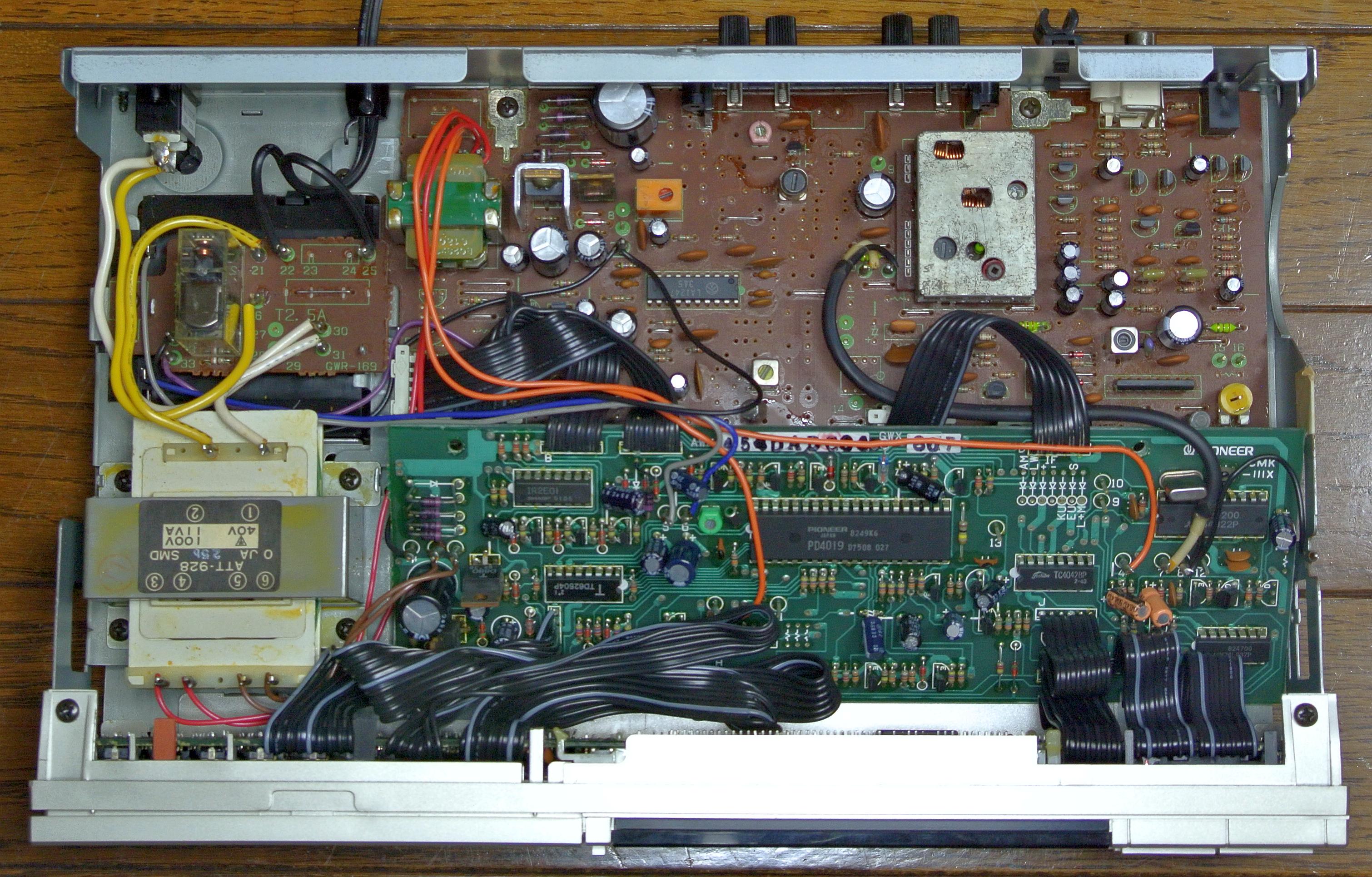

1. 無理矢理詰め込んだような作りです 写真をクリックするとメイン基板の拡大写真を表示できます。


   • ゴチャゴチャしており、メンテナンス性は悪いです。


   • [チューナ基板] [コントロール基板] [フロントパネル基板] で構成します。


     • [チューナ基板] は普通の片面ベーク基板です。


     • [コントロール基板] [フロントパネル基板] は高級な両面ガラスエポキシ基板です。


   • IC を使用して合理化が図られています。



     基板	メーカ	IC	機能
     チューナ基板	MITSUBISHI	M51533L	FM IF System & MPX
     	SANYO	LA1247	AM Electronic Tuner
     コントロール基板	MITSUBISHI	M54922P	PLL Frequency Synthesizer for Digital Tuning System
     	Pioneer (NEC)	PD4019 (uPD7508)	4-Bit, Single-Chip CMOS Microcomputer
     	TOSHIBA	TD62504P	7 Single Driver
     フロントパネル基板	Pioneer	PD3002	FL Driver



2. FM フロントエンド


   • 3連バリキャップで、以下の構成です。

     (ANT)→[同調]→[FET]→[同調]→①→[Mixer (TR)]→(IF)
     [OSC 同調 (FET)]→①


3. FM IF / 検波 / MPX 部


   • 以下の構成です。 [M51533L] はスーパー IC で、[IF 増幅] [QR 検波] [MPX] まで一挙にやってしまいます。

     (FE)→[CF]→[TR]→[TR]→[CF]→[M51533L]→(AF)


4. AM 受信部


   • フロントエンドは2連バリキャップで、[LA1247] で全てを構成します。


5. プリセットメモリと時計のバックアップ


   • 底面のバッテリホルダに実装した [単3電池]×4本で停電時のバックアップをします。



---

リペア (その1)：FM 受信音が極小

1. 原因

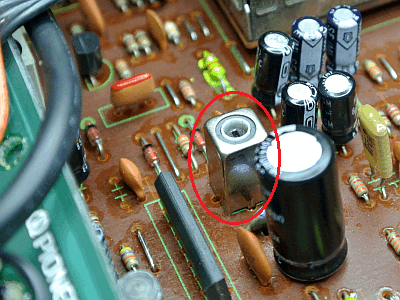

   • 左の写真で赤〇で囲んだ [クォードラチュア検波 (QR) コイル] の故障が原因です。

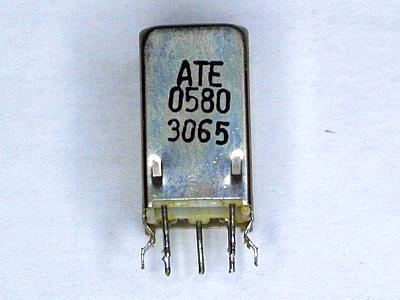

   • 右の写真は、取り外した [QR コイル] です。

     　


2. 修理


   • 同じ [QR コイル] が入手できれば交換できるのですが、専用品のため入手不可です。

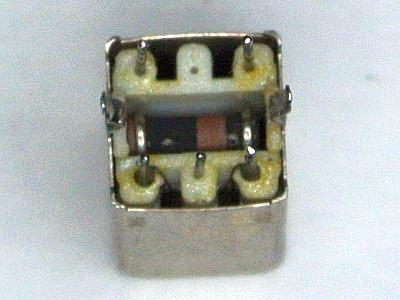

   • 左の写真は [QR コイル] の裏側です。


     • 真ん中にチクワの形をした部品が見えますが、これが内蔵チタコンです。


     • チタコンが黒ずんでいますが、経年変化で劣化して容量抜けしたのです。


     • チタコンを取り外して LCR メータ で測定したら 2.4pF になっており、完全に容量抜けしていましました。


     • この結果より、チタコンを別のコンデンサで置き換えると直る可能性があります。


   • まずは、チタコンを除去した [QR コイル] を基板に戻しました。

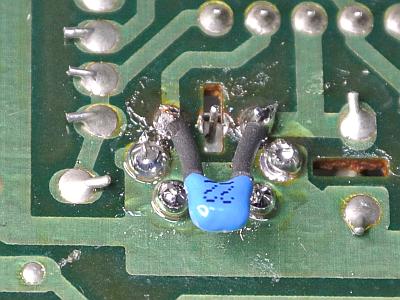

   • 次に、右の写真のようにチタコンの代わりに 30ppm/℃ の温度補償積層セラミックコンデンサを外付けしました。


     • 元のチタコンが故障していたため、何 pF のコンデンサで置き換えたらよいかわかりません。


     • 手持ちの積層セラミックコンデンサの容量を変えてテストしたところ、22pF が適合すると判明しました。


     　


   • 22pF を本取付してから [QR コイル] のコアで同調点調整したら、大きな音が出て [STEREO] 表示も出るようになりました。

     直りました！！！



---

リペア (その2)：ハンダクラック予防補修

1. ハンダクラックしやすい箇所


   • リアパネルの端子類は基板付けタイプで、リードが基板にハンダ付けされています。


   • このハンダ付け部分にはリアパネルと基板の2方向から常にストレスがかかるので、ハンダクラックしやすいです。


2. 補修修理


   • リアパネルにある [RCA 端子] [FM アンテナ端子] [AM アンテナ端子] のリードはやはりハンダクラック気味でした。


   • これらのリードを補修ハンダ付けして直りました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイント

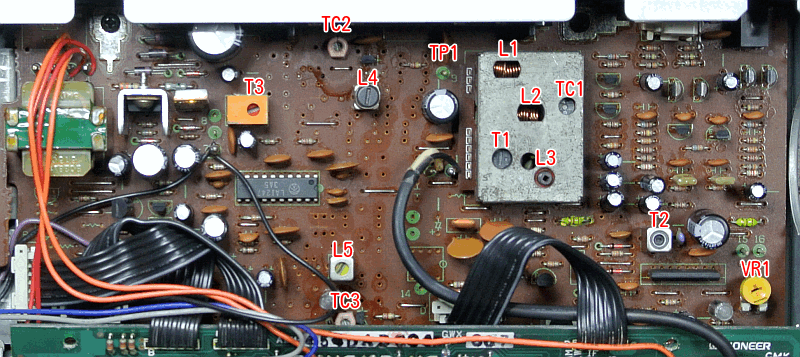

   • [チューナ基板] には部品番号のシルクプリントがないので、以下のように適当に部品番号を割り振りました。



   FM/AM	種別	調整ポイント	調整機能
   FM	L	L1 L2	RF トラッキング
   	TC	TC1
   	L	L3	OSC トラッキング
   	IFT	T1	IF
   	IFT	T2	QR 検波
   	VR	VR1	(不明)
   AM	L	L4	RF トラッキング
   	TC	TC2
   	L	L5	OSC トラッキング
   	TC	TC3
   	IFT	T3	IF





2. FM 受信部の調整



   手順	SSG出力	F-X9 の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND : FM	-	-
   2	-	89.9MHz 受信	L3	TP1 電圧 = 8.0V	OSC トラッキング
   3	-	76.1MHz 受信	-	TP1 電圧 = 1.5V 確認のみ
   4	83MHz 25dB mono 1kHz	83MHz 受信	L1	オーディオ出力 = 最大	RF トラッキング
   5	76.1MHz 25dB mono 1kHz	76.1MHz 受信	L2
   6	89.9MHz 25dB mono 1kHz	89.9MHz 受信	TC1
   7	手順5～6を数回繰り返す
   8	83MHz 25dB mono 1kHz	83MHz 受信	T1	オーディオ出力 = 最大	IF 調整
   9	83MHz 60dB mono 1kHz		T2	オーディオ出力 = 高調波歪最小	QR 検波調整
   10	83MHz 60dB stereo 1kHz L+R		T1		stero IF 歪補正



3. AM 受信部の調整



   手順	SSG出力	F-X9 の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND : AM	-	-
   2	-	522kHz 受信	L5	TP1 電圧 = 1.3V	OSC トラッキング調整
   3	-	1611kHz 受信	TC3	TP1 電圧 = 10.3V
   4	手順2～3を数回繰り返す
   5	603kHz 30dB 1kHz	603kHz 受信	L4	オーディオ出力 = 最大	RF トラッキング調整
   6	1404kHz 30dB 1kHz	1404kHz 受信	TC2
   7	手順5～6を数回繰り返す
   8	999kHz 30dB 1kHz	999kHz 受信	T3	オーディオ出力 = 最大	IF 調整



4. 調整結果


   • FM 受信


     • 調整後の測定結果は以下で、性能が良い訳ではありません。


     • しかし、ステレオセパレーションは 40dB (100倍) 以上あるので、十分ステレオ放送を楽しめます。



     項目	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	stereo	44	40	dB
     高調波歪率 (1kHz)	mono	0.34		%
     	stereo	0.34		%
     パイロット信号キャリアリーク	stereo	-33	-33	dB
     オーディオ出力レベル偏差 (1kHz)	mono	0	+0.61	dB



   • AM 受信


     • [純正 AM ループアンテナ] の添付がなかったので、IF 調整だけ実施しました。



---

使ってみました

1. デザイン


   • 横幅 320mm でコンパクトなかわいいチューナです。 筆者好みです。


   • 表示が素敵で、ボタン操作性も快適です。


   • プリセットメモリは FM/AM ごとに8局あるので十分です。


   • WIDE/NARROW などの切換がなく、お手軽に放送を楽しむコンセプトです。


   • S メータは3段階しかありません。 MUTING 機能はありません。


2. 感度や音質


   • FM 受信


     • 感度は十分あります。


     • そこそこステレオセパレーションも良く、普通に放送を楽しむには十分です。


     • 音質はソフトな感じで、聴き疲れしないです。


   • AM 受信


     • [純正 AM ループアンテナ] の添付がなかったので真の感度はわかりませんが、問題なさそうです。


     • 音質は AM ですからそれなりです。 悪くはないです。



---

心配なこと

1. プリセットメモリや時計のバックアップに乾電池を使っているのが心配


   • 乾電池なので液漏れが心配です。 1年に1度は無条件に交換したほうがよいです。


   • できれば、液漏れの心配が少ない [Ni-MH 電池] にしたほうが安心です。


   • 乾電池を実装しなくても電源プラグがコンセントに挿入されておれば、プリセットメモリや時計は消えることはありません。


     • 停電時には消えますが、日本は滅多に停電がないし、液漏れ事故が発生しないので安心です。


     • 消えても再設定は大した手間ではないと思います。


2. ディスプレイの寿命が心配


   • 本機にはタイマー機能があるので常にディスプレイに表示が出ており、割と早期にディスプレイの寿命に至ります。


   • タイマー機能を使っていないのであれば、電源プラグの所で電源入り切りしたほうが安心です。


   • 上記の使い方をするとプリセットメモリなどが消えてしまうので、この対策に [Ni-MH 電池] 実装がお奨めです。



---
