Pioneer TX-8800

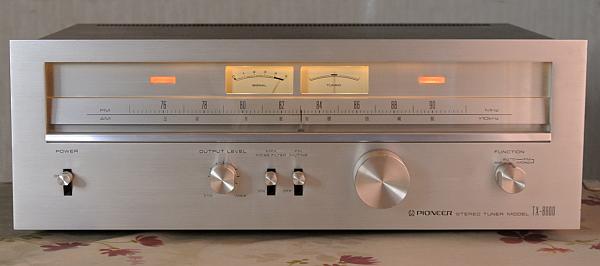

Pioneer TX-8800 が到着

2023年2月21日、南埼玉郡の U さんより Pioneer TX-8800 の修理依頼品が到着しました。

[TX-8800Ⅱ] は触ったことがありますが、[TX-8800] に触るのは初めてです。

---

程度＆動作チェック

1. 修理依頼者のコメント


   • FM 受信で不具合（受信できない）がおきてしまいました。


   • メーカに修理依頼しましたが「部品欠品で修理不能」で断られてしまいました。


   • 綺麗なフロントパネルで大変趣きあり愛着があります。 修理お願いします。


2. 外観


   • 製造シリアル番号は [VH1062008] で、電源コードの製造マーキングより [1974年製造品] とわかりました。


   • フロントパネルを正面から見ると綺麗ですが、パネル板の天板への折り返し部にキズが多いです。


   • ノブやスイッチレバーは綺麗です。 ダイヤルスケール内に汚れがあります。


   • リアパネルに汚れがあります。 端子類に薄いサビがあります。


   • 天板に汚れがあります。 底板は綺麗です。


   • 底板にメーカサービスの修理シールが貼ってありました。 1度修理されているようです。


3. 電源 ON してチェック


   • 電源は入り、ランプ切れはなく、スイッチ類も動作します。


   • FM 受信


     • なんとか受信はできるのですが、常時ボソボソという雑音が入ります。


     • [STEREO] ランプが点いたり消えたりチラチラします。


     • [S メータ] [T メータ] の振れが変です。 どちらのメータの針も常に揺れています。


     • 80MHz の放送が 80.4MHz、89.7MHz の放送が 90.2MHz で受信します。 +0.5MHz 程度の周波数ズレです。


   • AM 受信


     • 感度低下しているようですが、ほぼ正常に受信できます。


4. カバーを開けてチェック


   • 綿埃が多いですが、まあまあ綺麗です。


   • 古いチューナでよくある [バリコンギヤ機構のプーリー軸外れ] はなく、良好です。



---

カバーを開けてみました

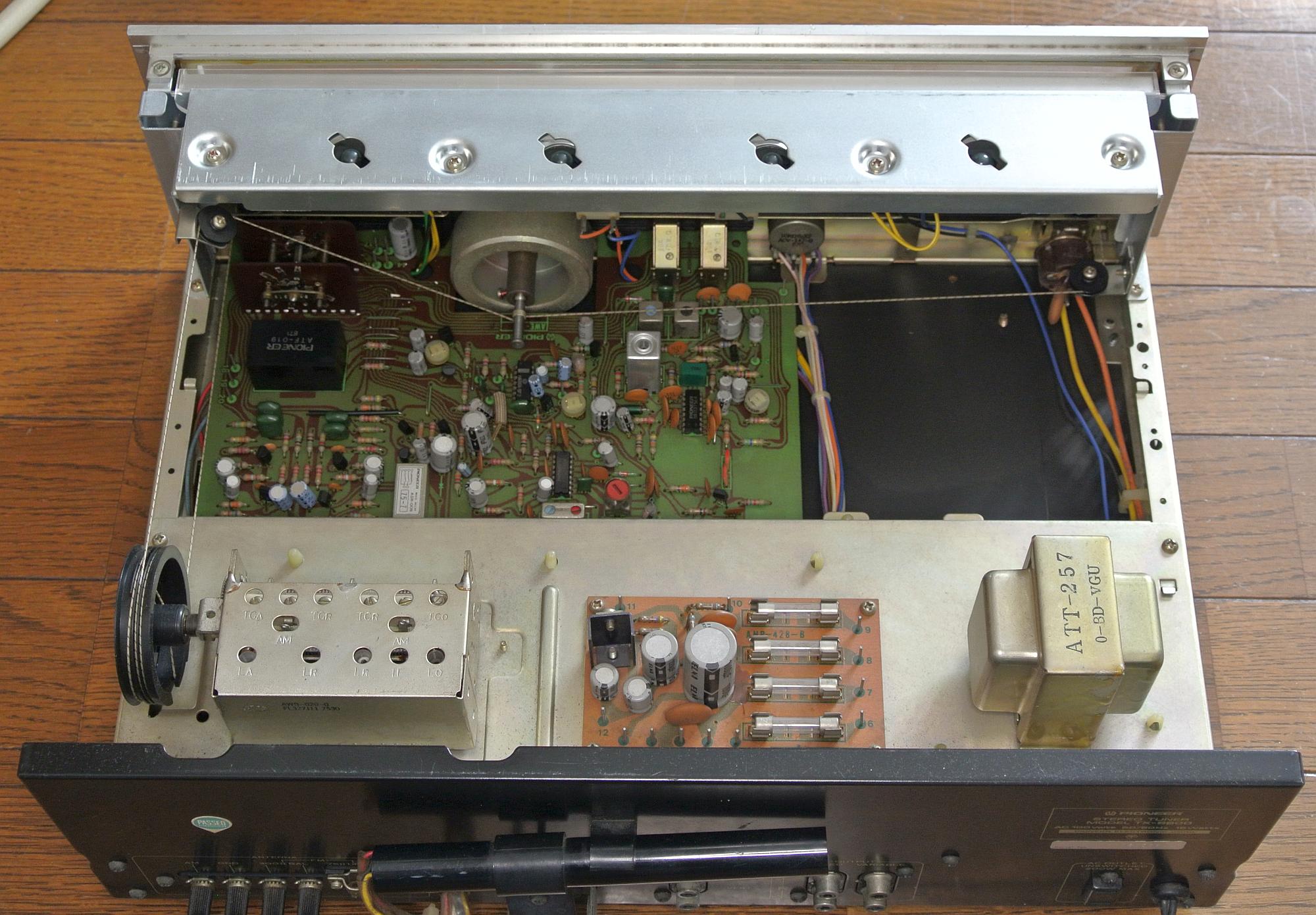

1. 古き良き時代の作りです。 写真をクリックすると拡大写真を表示できます。


   • [フロントエンド] [チューナ基板] [電源基板] の3つで構成します。


   • 以下の IC を使用して合理化が図られています。



     メーカ	IC	機能
     HITACHI	HA1156	FM Stereo Demodulator
     Pioneer	HA1137	FM IF System
     	HA1138	AM Tuner

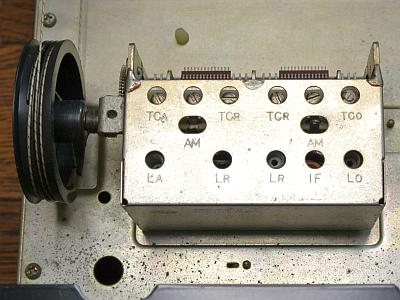

2. FM フロントエンド


   • 4連バリコン式で、以下の構成です。

     (ANT)→[同調]→[FET]→[同調]→[同調]→①→[Mixer (TR)]→(IF)
     [OSC 同調 (TR)]→①


3. FM IF 部


   • 以下のシンプルな構成です。

     (FE)→[CF]→[TR]→[CF]→[CF]→[HA1137]→(MPX)


4. FM 検波部


   • [HA1137] によるクォードラチュア検波です。


5. FM MPX 部


   • [HA1156] による PLL MPX です。


6. AM 受信部


   • 2連バリコン式で、[HA1138] で全てを構成します。



---

リペア

1. FM で常時ボソボソという雑音が入る


   • この現象の原因は経験的に [IFT 内蔵コンデンサ] [IC] [トランジスタ] の劣化がほとんどです。


   • 経験則に従って IF 以降の上記部品を交換しましたが、直りません。 こうなるとフロントエンドの故障でしょう。


   • フロントエンドの部品交換は厄介です。


     • ハンダ付けされている金属カバーを取り外す必要があります。


     • そもそも部品交換される前提の作りになっておらず、故障時はフロントエンドごと交換する前提です。


     • このフロントエンドの新品は既に入手不可です。 このチューナは製造後半世紀経っているので当然でしょう。


   • フロントエンドの部品交換ができないか検討してみました。


     • 金属カバーの取り外しは、金属板が若干曲がるかもしれないが、なんとかなるだろう。


     • 部品を交換できない作りだが、部品を外すことはできそうです。


     • 交換部品を元と同じ位置に実装するのは無理だが、基板の裏側に実装することはできそうです。


   • 方針が決まったのでフロントエンドの部品を交換しました。


     • まずは一番怪しい [FET] [トランジスタ] を全数交換してみましたが、直りませんでした。


     • 次に怪しそうな [タンタル被膜抵抗 22kΩ] を [カーボン 22kΩ] に交換したら 直りました！！！


       • タンタル被膜抵抗が 正常/断線 を繰り返していたと思います。


     • 更にフロントエンド内を眺めると、同じタンタル被膜抵抗の4.7kΩがあったので、これも念のため交換しました。


   • 左は金属ケースに覆われたフロントエンドです。 右は故障の原因だったタンタル皮膜抵抗 (22kΩ) です。 直径2mm くらいの極小。

     　

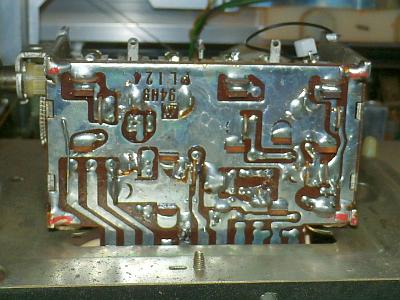

   • 左は部品交換前のフロントエンド裏側です。 右は部品交換後です。 交換した [FET] [トランジスタ] [抵抗] を裏側に取り付けました。

     　

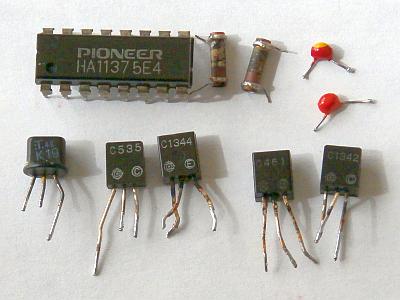

   • 以下はこの修理で交換した部品のリストと修理前に基板に実装されていた部品の写真です。



     セクション	種別	交換前	交換後	数量	備考
     フロントエンド	J-FET (N)	2SK19-Y	J211	1	RF
     	トランジスタ	2SC535	2SC1923-Y	1	Mixer
     		2SC1342	2SC1923-Y	1	OSC
     	抵抗	4.7kΩ (タンタル)	4.7kΩ (カーボン)	1	AGC
     		22kΩ (タンタル) 不具合原因	22kΩ (カーボン)	1
     IF	トランジスタ	2SC461	2SC1923-Y	1	IF アンプ
     検波	IC	HA1137	HA1137 16pin IC Socket	1	QR 検波
     	トランジスタ	2SC1344	2SC1815-GR	1	AF アンプ
     	コンデンサ	100pF (チタコン)	100pF (積層セラミック) (温度係数 30ppm)	2	QR IFT 内





   • この修理で以下の現象も同時に直りました。


     • [STEREO] ランプが点いたり消えたりチラチラする


     • [S メータ] [T メータ] の針が常に揺れている


2. 電解コンデンサ交換


   • このチューナは製造後半世紀ですから PCB がたっぷり入った電解コンデンサが使われています。


   • サンプルとして1個外してチェックすると、液漏れ跡がありました。 そこで、ほぼ全数を一斉交換しました。


   • 以下は交換した電解コンデンサのリストと交換前に基板に実装されていた電解コンデンサです。



     セクション	交換前	交換後	数量	備考
     検波	0.47uF/50V	0.47uF/50V (MUSE/ES) (BP)	1	オーディオクラス
     	1uF/50V	1uF/50V (FG)	1
     	4.7uF/50V	4.7uF/50V (MUSE/ES) (BP)	1
     	10uF/25V	10uF/50V (FG)	2
     	100uF/16V	100uF/25V (FG)	1
     	100uF/16V (85℃)	100uF/16V (105℃)	1
     MPX	0.47uF/10V	0.47uF/50V (MUSE/ES) (BP)	1	オーディオクラス
     	1uF/10V	1uF/50V (FG)	1
     	10uF/25V	10uF/50V (FG)	3
     	10uF/25V (85℃)	10uF/50V (85℃)	1
     AM	4.7uF/50V (85℃)	4.7uF/50V (105℃)	1
     	10uF/25V (85℃)	10uF/50V (85℃)	1
     	47uF/16V (85℃)	47uF/25V (105℃)	1
     	220uF/16V (85℃)	220uF/16V (105℃)	1
     出力アンプ	4.7uF/25V	4.7uF/50V (MUSE/ES) (BP)	2	オーディオクラス
     	47uF/10V (85℃)	47uF/25V (105℃)	2
     	100uF/10V (85℃)	100uF/16V (105℃)	2
     MUTING	0.1uF/25V	0.1uF/50V (積層セラミック)	1
     	0.47uF/50V	0.47uF/50V (MUSE/ES) (BP)	1	オーディオクラス
     	47uF/50V (85℃)	47uF/50V (105℃)	1
     電源	100uF/16V (85℃)	100uF/16V (105℃)	2
     	220uF/25V (85℃)	220uF/35V (105℃)	1
     	1000uF/35V (85℃)	3300uF/50V (105℃)	1

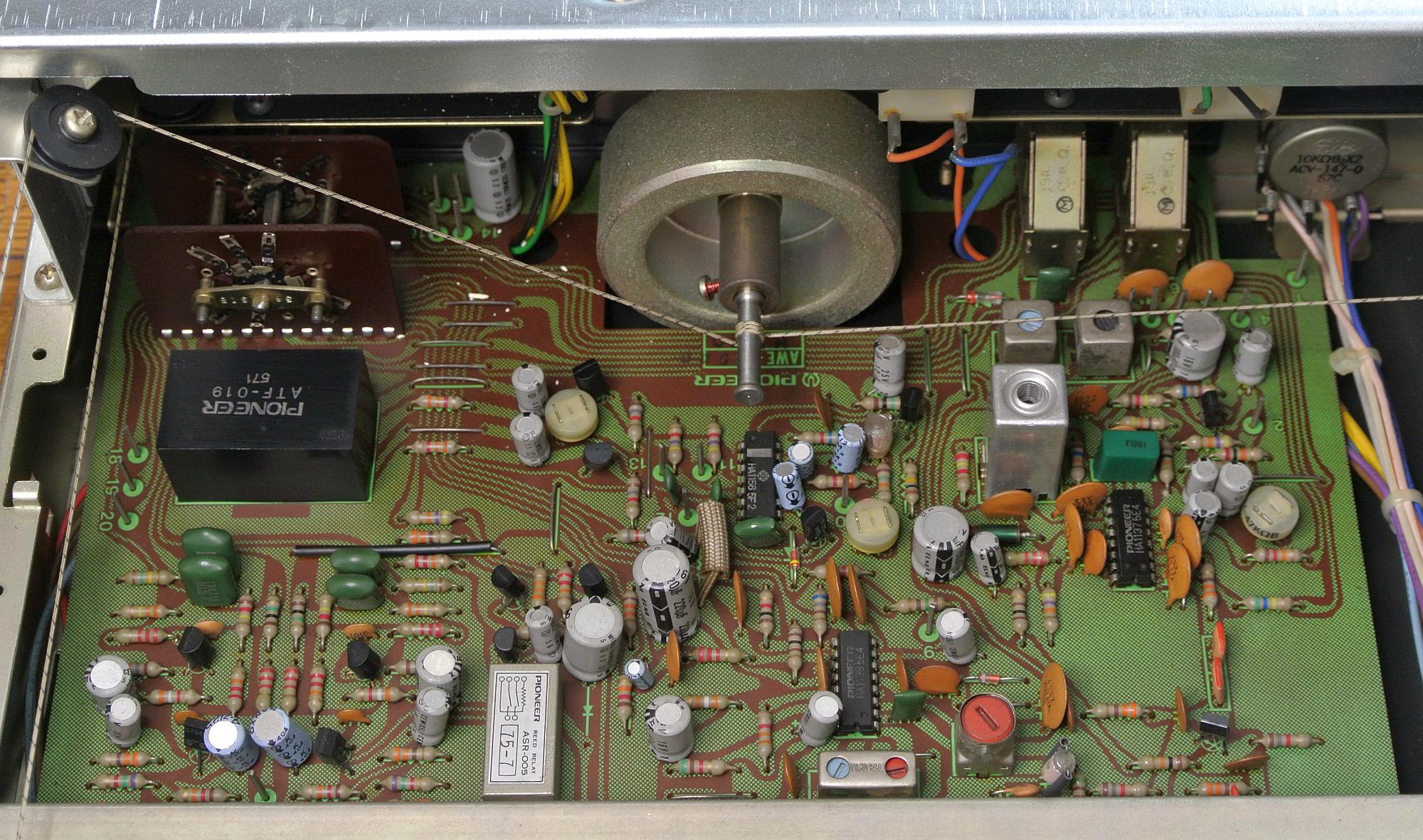

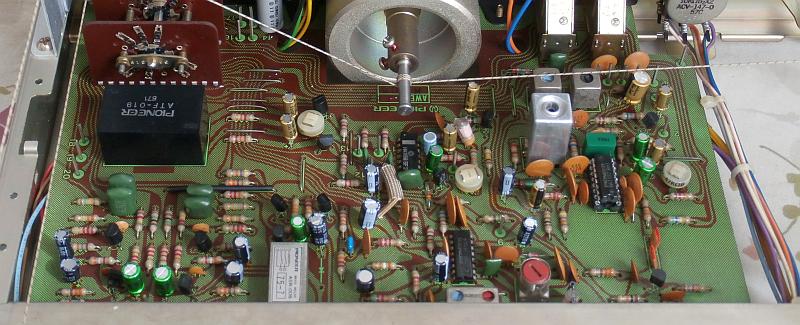

   • 交換後の [チューナ基板] です。 オーデイオクラス電解コンデンサは、[金色] [緑色] [青色] です。




3. バリコン軸の接触回復


   • 本機は製造後半世紀のビンテージ (2023年現在) です。 バリコン軸の接触回復は必須です。


     1. エレクトロニッククリーナ を軸受けに噴射し何度もバリコン羽を動かすと緑青サビが湧き出てきます。


     2. 湧き出た緑青サビを爪楊枝で丹念に落とします。


     3. [1]～[2] を何度も何度も繰り返します。


     4. 仕上げに、軸受けに CRC 5-56 とグリスを塗布して防錆処置します。


   • 結構手間がかかりましたが、以上で回復しました。


4. 以下の現象は次項の再調整で直りました。


   • FM で +0.5MHz 程度の周波数ズレがある


   • AM で感度低下している


5. ダイヤルスケール内に汚れがある


   • フロントパネルを取り外し、スケール内を清掃して綺麗になりました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイント



   FM/AM	基板	種別	調整ポイント	調整内容
   FM	フロントエンド	L	LA LR1 LR2	RF トラッキング
   		TC	TCA TCR1 TCR2
   		L	LO	OSC トラッキング
   		TC	TCO
   		IFT	IF	IF
   	チューナ基板	IFT	T1	QR 検波
   		VR	VR1	S メータレベル
   			VR2	MPX VCO
   			VR3	ステレオレパレーション
   		L	L2	アンチバーディ
   			L2
   AM	(リアパネル)	L	バーアンテナ	RF トラッキング
   	フロントエンド	TC	AM1
   	チューナ基板	L	L3	OSC トラッキング
   	フロントエンド	TC	AM2
   	チューナ基板	IFT	T2	IF







2. 電圧チェックポイント (VP)


   • 実測値は以下のように良好でした。



   VP	標準値	実測値	判定
   [電源基板] 11pin	+13V	+13.4V	〇



3. FM 受信部の調整



   手順	SSG出力	TX-8800 の設定	調整箇所	TP 及び調整値	備考
   1	-	FUNCTION : AUTO MUTING : OFF MPX FILTER : OFF	-	-
   2	83MHz 90dB mono 1kHz	83MHz 付近で受信	-	オーディオ出力 = 高調波歪最小	同調点調整
   3			T1 下側コア	T メータ = センタ
   4	78MHz 90dB 無変調	指針を 78MHz に 合わせる	LO	T メータ = センタ	OSC トラッキング調整 ダイヤルと指針を合わせる のが目的
   5	88MHz 90dB 無変調	指針を 88MHz に 合わせる	TCO
   6	手順4～5を数回繰り返す
   7	78MHz 40dB 無変調	78MHz 受信	LA LR1 LR2	S メータ = 最大	RF トラッキング調整
   8	88MHz 40dB 無変調	88MHz 受信	TCA TCR1 TCR2
   9	手順7～を数回繰り返す
   10	83MHz 40dB 無変調	83MHz 受信	IF	S メータ = 最大	IF 調整
   11	83MHz 90dB mono 1kHz	83MHz 受信	T1 上側コア	オーディオ出力 = 高調波歪最小	QR 調整
   12			T1 下側コア	T メータ = センタ
   13	手順11～12を数回繰り返す
   14	83MHz 60dB mono 1kHz	83MHz 受信	VR1	S メータ = 4	S メータ調整
   15	83MHz 90dB stereo 1kHz L+R		VR2	下の [VCO 調整手順] を参照	MPX VCO 調整
   16	83MHz 90dB stereo 1kHz R/L		VR3	L/R ch. オーディオ出力 = 最小	セパレーション調整



   • VCO 調整手順



     手順	備考
     1	VR2 を反時計方向に回し切る
     2	VR2 を徐々に時計方向に回し、[stereo] ランプが点灯した位置を記録する
     3	VR2 を時計方向に回し切る
     4	VR2 を徐々に反時計方向に回し、[stereo] ランプが点灯する位置を記録する
     5	VR2 を [手順2] と [手順4] の中間に設定する



4. AM 受信部の調整



   手順	SSG出力	TX-8800 の設定	調整箇所	TP 及び調整値	備考
   1	-	FUNCTION : AM	-	-
   2	600kHz 30dB 無変調	指針を 600kHz に 合わせる	L3	S メータ = 最大	OSC トラッキング調整 ダイヤルと指針を合わせる のが目的
   3	1400kHz 30dB 無変調	指針を 1400kHz に 合わせる	AM2
   4	手順2～3を数回繰り返す
   5	600kHz 30dB 無変調	600kHz 受信	バーアンテナ	S メータ = 最大	RF トラッキング調整
   6	1400kHz 30dB 無変調	1400kHz 受信	AM1
   7	手順5～6を数回繰り返す
   8	1000kHz 30dB 無変調	1000kHz 受信	T2	S メータ = 最大	IF 調整



5. 調整結果


   • FM ステレオセパレーションなどは以下となりました。 良好な数値です。



     項目	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	stereo	48	50	dB
     高調波歪率 (1kHz)	mono	0.19		%
     	stereo	0.3		%
     パイロット信号キャリアリーク	stereo	-67	-66	dB
     オーディオ出力レベル偏差	mono	0	+0.17	dB



   • AM は調整により少し感度アップしました。



---

使ってみました

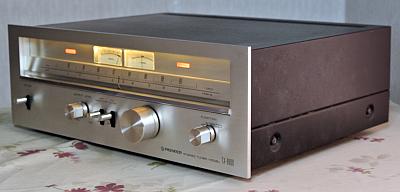

1. デザイン


   • 美しいデザインのとても素敵なチューナです。


   • フロントパネルのヘアラインアルミは厚み 5mm もあって豪華です。


   • 文字は墨入れを施した彫刻で、手がかかっています。


   • ダイヤルスケールの透明板はガラスです。


   • ダイヤルスケールの下側に飾りサッシを入れてデザインにアクセントを付けています。


   • 同調ノブは無垢アルミで、適度な重みがありスムーズに回転します。


2. 機能関連


   • [MUTING] レバーでミューティング ON/OFF を切り換えできます。


   • [MPX] レバーの働きはハイブレンドです。 ノイズは減りますが高域のセパレーションが悪くなるので、通常は使いません。


   • FM アンテナ入力は同軸ケーブルを直接接続します。


3. 性能・音質


   • FM は4連バリコン採用で実用的な性能があります。 音質はいわゆるクォードラチュアの音で、ソフトな感じがします。


   • AM 受信の性能と音質は普通です。



---

仕様

FM 受信部
実用感度 (300Ω)	mono	1.9uV (IHF)
S/N 比 50dB 感度 (300Ω)	mono	4uV
	stereo	50uV
S/N 比	mono	73dB
	stereo	68dB
高調波歪率	mono	0.2% (100Hz), 0.2% (1kHz), 0.2% (10kHz)
	stereo	0.3% (100Hz), 0.3% (1kHz), 0.6% (10kHz)
キャプチャーレシオ		1.0dB
実効選択度		80dB (400kHz)
ステレオセパレーション		40dB (1kHz), 35dB (50Hz～10kHz)
周波数特性		50Hz～10kHz +0.2dB -0.5dB 20Hz～15kHz +0.2 -2.0dB
イメージ妨害比		85dB
IF 妨害比		90dB
スプリアス妨害比		90dB
AM 抑圧比		55dB
キャリアリーク抑圧比		65dB
ミューティング動作レベル (300Ω)		2.2uV
アンテナ		75Ω不平衡型 / 300Ω平衡型
AM 受信部
実用感度		300uV/m (バーアンテナ) 15uV
選択度		35dB
S/N 比		50dB
イメージ妨害比		40dB
IF 妨害比		55dB
総合
出力レベル/インピーダンス	Fixed	650mV/5kΩ
	Variable	50mV～1.5V/2.5kΩ
	4ch MPX	250mV/5kΩ
電源電圧		AC100V, 50/60Hz
定格消費電力		15W
外形寸法		420(W)×150(H)×365(D)mm
重量		8.0kg
その他
発売時期		1974年
定価		44,500円

---
