SONY ST-S500

SONY ST-S500 をゲット！

2022年12月22日、岐阜市の Y さんより SONY ST-S500 を研究用に寄贈いただきました。 忙しくてかなり放置状態でしたが、2024年8月にメンテナンスしました。

AM STEREO 対応が売りのチューナでしたが、現在では AM STEREO は消滅しました。 それどころか AM 放送自体が2028年にほぼ消滅します。

定価から考えて全く期待していませんでしたが、外装は中級機以上、内部の作りは素晴らしく良いとわかり、俄然メンテナンスに萌えました。 復活させるべき個体だ！

---

程度＆動作チェック

1. 寄贈者のコメント


   • SONY ST-S500 を寄贈します。


2. 外観


   • 製造シリアル番号は [215211] で、電源コードの製造マーキングより [1995年製造品] とわかりました。


   • [純正 AM ループアンテナ] の添付はありませんでした。 どうやら ST-SA5ES のループアンテナと同じようです。


   • フロントパネルの最右側で天板への折り返し部分と、それに接する天板にテープの剥がし跡があります。 (下の左の写真)


   • 天板には汚れと線キズやスレがありますが、致命的なヘコミなどはありません。


   • リアパネルの端子に薄っすらとした錆があります。 赤錆ではなくメッキに付く黒っぽい錆のため、致命的なものではありません。


   • [TUNING] ノブの頭に3本の線キズがありますが、そう目立ちません。


   • 以上の他はフロントパネルも綺麗で問題ありません。

     　


3. 電源 ON してチェック

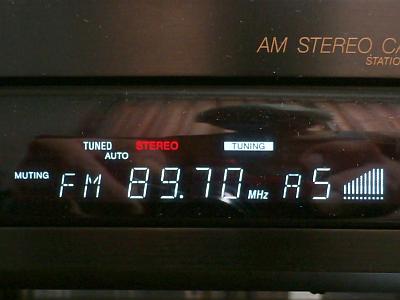

   • 問題なく電源が入り、ディスプレイは上の右の写真のようにヤセは僅少で良い状態です。 ボタン操作も正常でした。


   • [TUNING] ノブの動きが重い (硬い) です。 また、少しガタ付きがあります。


   • オーディオ出力 RCA 端子を揺すると、L-R の音が出ます。 ハンダクラックしていると思います。


   • FM 受信


     • 初めて電源を入れた直後は、AUTO TUNING でき [STEREO] 表示が出てステレオ感もあり、良好に受信できました。


     • しばらく使っていたら、時々 [TUNED] [STEREO] 表示が一周消え音が途切れる現象が出ました。


   • AM 受信


     • 純正品と同じと思われる ST-SA5ES の AM ループアンテナを接続して確認しました。


     • 問題なく受信できましたが S メータの振れがやや小さいようです。


     • ただ感度は問題ないので、単に S メータの調整ズレか？



---

カバーを開けてみました

1. 作りは素晴らしく良い！ 写真をクリックすると拡大写真を表示できます。


   • エントリクラスのチューナで作りの良さに感激したのは、この ST-S500 と Pioneer F-C3 です。

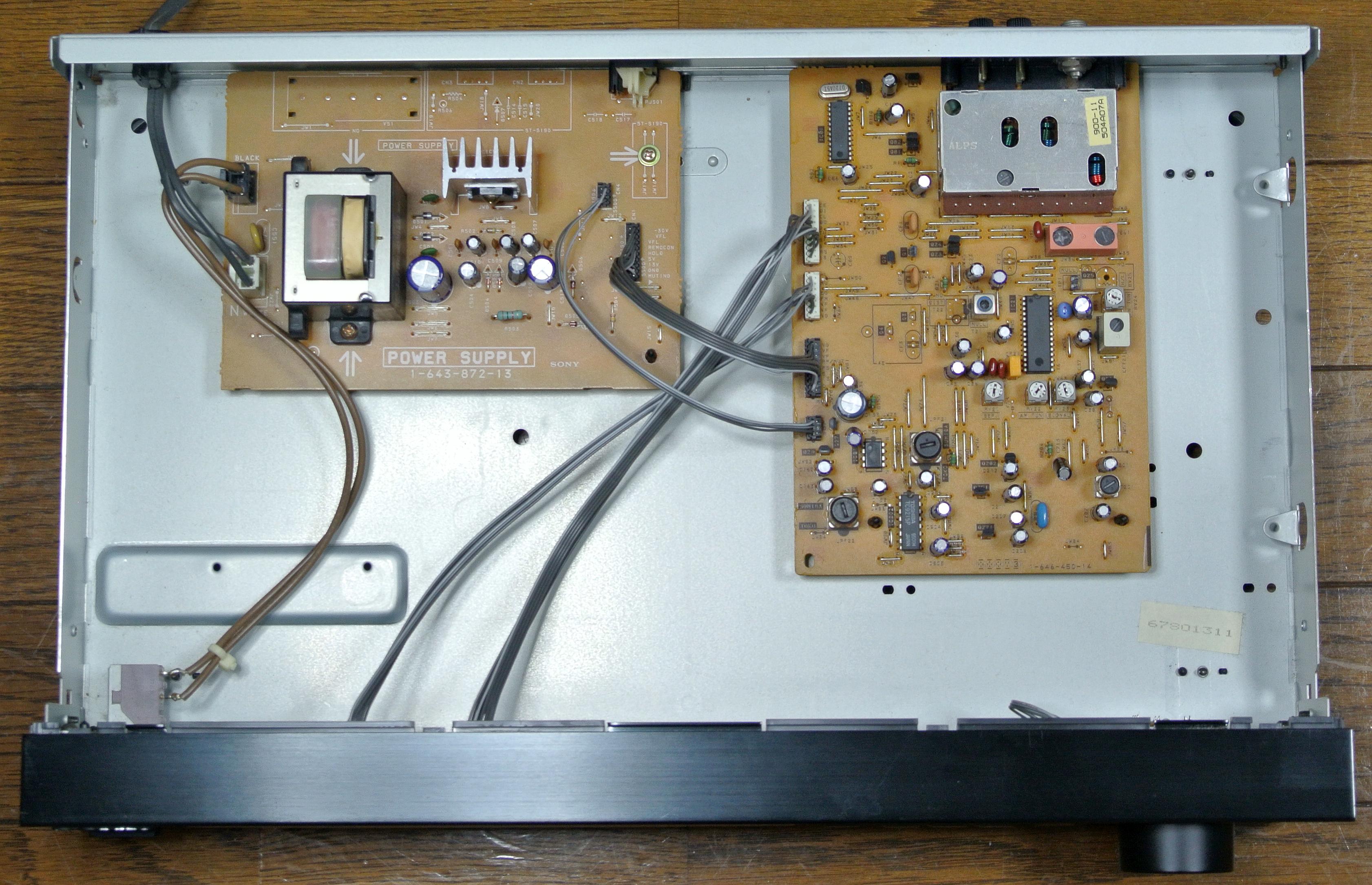

   • [チューナ基板] [フロントパネル基板] [電源基板] の3枚で構成します。


   • 電源トランスにはしっかり磁気シールドがかけられています。


   • 点検用裏蓋はありませんが、基板を容易に取り外せるのでメンテナンス性は良いです。


   • 以下の IC を使用して合理化が図られています。



     メーカ	IC	機能
     SANYO	LA1851N	DTS Single-chip Tuner IC
     	LC7218	PLL Frequency Synthesizer for Electronic Tuning
     SONY (TOSHIBA)	TMP47C1270AN	MCU
     TI	RC4558P	2回路入汎用オペアンプ
     TOSHIBA	TC9215P	High Voltage Analog Switch



2. FM フロントエンド


   • 4連バリキャップ式で マトモ！ です。 ALPS 製です。


   • メタルボックスに入っているので詳細はわかりませんが、2万円台のチューナで4連バリキャップ式は素晴らしいです。


3. FM IF 部


   • 以下の構成です。 [LA1851N] は IF だけではなく、チューナのほとんどの機能が凝縮されたスーパーチップです。

     (FE)→[CF]→[TR×2]→[CF]→[LA1851N]→(AF)


4. FM 検波部


   • [LA1851N] のクォードラチュア検波です。


5. FM MPX 部


   • [LA1851N] の PLL MPX です。 VCO は調整不要の高級タイプです。


6. AM 受信部


   • AM フロントは2連バリキャップ式で、[LA1851N] で全てを構成します。


7. プリセットメモリのバックアップ


   • フロントパネル基板に実装されている電気二重層コンデンサ [C702] 0.01F/5.5V でバックアップします。



---

リペア (その1)：時々 [TUNED] [STEREO] 表示が一周消え音が途切れる

1. 原因


   • FM 同調点が経年変化でズレたのが原因です。 [TP1] で測定する同調点電圧が 64mV になっていました。


   • ちょうどこの辺りが周波数ズレの限界です。 正常なら 0V のはずです。


2. 修理


   • 同調点調整用の [T21] を調整して直りました。



---

リペア (その2)：オーディオ出力 RCA 端子を揺すると L-R の音が出る

1. 原因


   • RCA 端子のリードを基板とハンダ付けする部分でハンダクラックしていました。


   • L-R の音は GND リードがハンダクラックすると発生します。


   • L リードと R リードもハンダクラックしかけていました。


2. 修理


   • RCA 端子の全てのリードを補修ハンダ付けして直りました。


   • RCA 端子のリードはリアパネルと基板の2方向から常にストレスがかかっているので、ハンダクラックしやすいです。


   • 今回の補修でまたしばらくは大丈夫です。



---

リペア (その3)：その他

1. 天板への折り返し部分と天板にテープの剥がし跡がある


   • ガムテープの糊が固まったものとわかりました。 無水アルコールで糊を溶かして除去し綺麗になりました。


   • 天板の汚れ等は残りましたが、再塗装かカーラッピングシートを使えば綺麗に補修できると思います。 後者がお奨めです。


2. リアパネルの端子に薄っすらとした錆がある


   • ヘラを使ってサビ落としをして少しマシになりました。


3. [TUNING] ノブの動きが重くガタ付きがある


   • ガタ付きはノブ機構の取り付けナットが緩んだためで、ナットを増締めして直りました。


   • ノブの動きが重い原因は経年変化でノブ軸のグリスが固着したためです。


   • ノブ軸に無水アルコールを流し込み固着したグリスを適度に溶かしてから C-RC556 をノブ軸に少量噴射して直りました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 電圧チェックポイント (VP)


   • 実測値は以下のように良好でした。



     基板	VP	標準値	実測値	判定	備考
     電源基板	-30V	-29.6V	-32.2V	〇	FL
     	5V	+5.6V	+5.62V	〇	デジタル系
     	13V	+13.1V	+13.2V	〇	アナログ系



2. FM 受信部の調整


   • FM フロントエンドを触らないことを前提にした調整手順です。



   手順	SSG出力	ST-S500 の設定	調整箇所	TP 及び調整値	備考
   1	83MHz 90dB 無変調	BAND : FM MODE : MUTING 83MHz 受信	T21	TP1 間電圧 = 0±2mV	同調点調整
   2	83MHz 30dB 無変調		[FE] IFT	JW61 電圧 = 最大	IF 調整
   3	83MHz 14dB 無変調		RV24	TUNED 表示 = ON/OFF 閾	TUNED 調整
   4	83MHz 90dB stereo 1kHz L+R		[FE] IFT	オーディオ出力 = 高調波歪最小	IF 歪補正 ±90度の範囲で調整
   5	83MHz 90dB stereo 1kHz R/L		RV21	オーディオ出力 (L/R) = 最小	セパレーション調整
   6	83MHz 90dB stereo 1kHz L+R		LPF21	オーディオ出力 (L) = 19kHz 成分最小	パイロット信号 キャリアリーク調整
   7			LPF22	オーディオ出力 (R) = 19kHz 成分最小



3. AM 受信部の調整


   • 純正 AM ループアンテナで使うことを前提にした調整手順です。



   手順	SSG出力	ST-S500 の設定	調整箇所	TP 及び調整値	備考
   1	999kHz 40dB 無変調	BAND : AM 999kHz 受信	CFT21	JW61 電圧 = 最大	IF 調整
   2	999kHz 44dB 無変調		RV22	TUNED 表示 = ON/OFF 閾	TUNED 調整
   3	999kHz 94dB 無変調		RV23	S メータ = フル 閾	S メータ調整



4. 調整結果


   • ステレオセパレーションは実用的に使える性能になりました。 キャリアリーク値も優秀です。


   • 高調波歪率はやや大きいですが、実際に聴いてみた感じは問題なかったです。



     項目	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	stereo	46	47	dB
     高調波歪率 (1kHz)	mono	1.6		%
     	stereo	1.6		%
     パイロット信号キャリアリーク	stereo	-74	-72	dB
     オーディオ出力レベル偏差 (1kHz)	mono	0	-0.31	dB




---

使ってみました

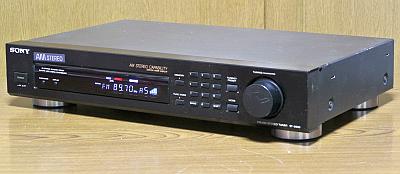

1. デザイン


   • ルックスは中級機以上で非常に良好です。


   • フロントパネルのデザインは所謂 SONY デザインで非常に良好です。


   • フロントパネルの材質は2万円台のチューナに関わらず、本格的なアルミ材です。


   • [TUNING] ノブがアルミで大きく質感があります。


   • 筐体の足は高級そうに見える立派なものです。


   • ボタントップはプラスチックですが安っぽさを感じません。 サビないので、かえって良いかも。


   • プリセットメモリは全部で30局分でランダム記憶できます。 使い切れないです。


   • プリセット局に4文字までの英数字を記憶させる機能があります。 周波数コンバータ を製作してワイド FM を受信する際に（周波数表示は本来と違うものになるので）便利に使えると思います。


2. リアパネルの端子


   • FM アンテナ端子は本物の F 端子でとても良いです。


   • AM アンテナ端子はネジ式です。


   • オーディオ出力は1系統で RCA 端子です。


3. 感度と音質


   • FM の感度は良く、フロントエンドが4連バリキャップ式なので妨害電波排除能力が高いです。


   • FM はクォードラチュア検波にも関わらず良い音です。 音に鋭さも感じます。


   • AM は感度は良いですがナロー音質で普通です。


   • 2万円台のチューナとしてこのルックスと性能はお買い得と言えます。



---

仕様など

1. ドキュメント


   • ST-S500 のサービスマニュアルを探したのですが見つからず、結果的に輸出版の ST-S211 が一番近そうと思いました。


   • 外観は違うのですが基板の形状や部品番号が合い、調整ポイントも合うので参考になります。


   • ST-S211 Service Manual


2. 仕様



   FM 受信部
   受信周波数範囲	76〜90MHz
   実用感度	5uV/19.5dBf
   周波数特性	15Hz〜15kHz +0.2 -1.0dB
   S/N 比	mono : 80dB stereo : 75dB
   実効選択度	65dB (400kHz)
   全高調波歪率 (1kHz)	mono : 0.3% stereo : 0.5%
   イメージ妨害比	86dB
   ステレオセパレーション	40dB (1kHz)
   アンテナ端子	75Ω不平衡 F 端子
   AM 受信部
   受信周波数範囲	531〜1602kHz
   感度	300uV/m
   S/N 比	mono : 54dB stereo : 48dB
   全高調波歪率 (400Hz)	mono : 0.5% stereo : 1%
   選択度	32dB (9kHz)
   ステレオセパレーション	30dB (400Hz)
   アンテナ端子	外部アンテナ端子 (ループアンテナ)
   総合
   電源電圧	AC100V, 50/60Hz
   消費電力	8W
   外形寸法	430(W)×85(H)×295(D)mm
   重量	2.8kg
   その他
   製造時期	1992年
   定価	24,800円




---
