Marantz ST-46F

Marantz ST-46F をゲット！

2011年1月29日、私のチューナーページのファンの Y 様からシンセサイザー FM/AM チューナーの Marantz ST-46F の寄贈を受けました。 AM stereo 対応のチューナです。

この ST-46F は Y 様が新品で購入され、ワンオーナとのことです。

---

早速、程度＆動作チェック

1. 外観


   • 全体的に結構綺麗です。 本体と取扱説明書のみで、リモコンと AM ループアンテナはありません。

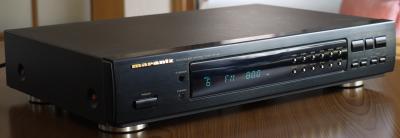

   • フロントパネルはアルミ材で綺麗で無傷です。

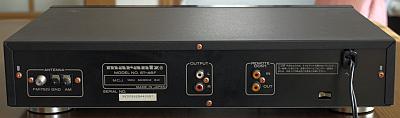

   • リアパネルの端子は錆がなく綺麗です。


   • 天板には僅かな擦れはありますが、かなり綺麗です。


2. 入手した状態のまま電源 ON してチェックしました


   • FL 管は青緑色表示で輝度も十分あります。


   • FM 受信で周波数ズレが発生しており、[TUNED] 表示も出ません。 よってステレオになりません。


   • AM 受信で周波数ズレはなく、良好に受信できます。 ステレオになります。



---

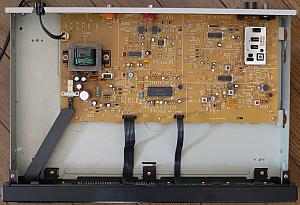

カバーを開けてみました

1. 基板の作りは良いです。 写真をクリックすると拡大写真を表示できます。


   • [チューナー基板] と [フロントパネル基板] の2枚で構成します。 MCU はフロントパネル基板にあります。


   • 基板の材質は紙フェノールです。


   • 点検用の底板はないですが、基板サイズが小さいのでメンテナンスは楽です。


   • 使用 IC のロット番号より、この ST-46F は1997年製と判明しました。 電源ケーブルの製造マーキングも1997年でした。


2. IC を使用して合理化が図られています。


   • JRC NJM4558DD ・・・ 2回路入り汎用オペアンプ
   • JRC NJM7812A ・・・ +12V 3端子正定電圧電源
   • MOTOROLA MC13022P ・・・ Advanced Medium Voltage AM Stereo Decoder
   • SANYO L78MR05 ・・・ 5V 0.5A 5-Pin Voltage Regulators with Reset Function
   • SANYO LA1266 ・・・ AM/FM Tuner System of Electronic Tuning Type
   • SANYO LA3410 ・・・ VCO Non-Adjusting PLL FM MPX
   • SANYO LC6538D ・・・ 4-bit single-chip microprocessor for large-scale control-oriented application
   • SANYO LC7218 ・・・ PLL frequency synthesizer for electronic tuning in AV system


3. FM フロントエンドはミツミ製で4連バリキャップです。 Panasonic ST-G560 のフロントエンドと同じもののように見えます。 トリマーコンデンサがありません ・・・ よってトラッキング調整は空芯コイルによる1点調整となります。


   (アンテナ)→[同調]→[Dual Gate FET]→[同調]→[同調]→[Mixer (Dual Gate FET)]←[OSC 同調 (TR)]


4. FM IF 部は以下のローコストな構成です。


   (フロントエンド IFT)→[CF]→[TR]→[CF]→[LA1266]


5. FM 検波部は [LA1266] を使ったクォードラチュア検波です。 通常、クォードラチュア検波ではディスクリ IFT を2段構成にするのが普通ですが、ST-46F ではディスクリ IFT (L203) は1個だけです。 あまり性能は期待できないです。


6. MPX 部は [LA3410] で構成します。


7. AM 部のフロントエンドは2連バリキャップです。 [LA1266] で全てを構成します。


8. メモリバックアップはフロントパネル基板上の電気二層コンデンサ CS03 (0.022F 5.5V) で行います。



---

修理＆清掃

• FM 受信で周波数ズレが発生


  • これは後述の再調整で直りました。 クォードラチュア検波部の同調点がズレていたのです。


• 全体のクリーニング


  • フロントパネル部を分解してスモーク透明表示窓を無水アルコールで清掃しました。 結果、FL 表示が見違えるほどスッキリ表示できるようになりました。


  • マルチクリーナー D413 を使って全体をクリーニングしました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 電圧チェック



   TP	標準値	実測値	備考
   [Q801 (NJM7812A)]-out	+12V	+12.10V	チューナー全般用
   [Q802 (L78MR05)]-5pin	+5.6V	+5.67V	MCU 電源



2. FM 受信部の調整



   手順	SSG周波数	SSG出力	ST-46F の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : FM	-	-
   2	-	-	90MHz 受信 MONO : ON	FM フロントエンド OSC コイル	U135 電圧 = 11.0V	VT High
   3	-	-	76MHz 受信 MONO : ON	-	U135 電圧 = 2.5V	VT Low 確認のみ
   4	83MHz	30dB 変調 : OFF	83MHz 受信 MONO : ON	FM フロントエンド RF コイル×3 IFT	C211 右側電圧 = 最大	RF 調整 IF 調整
   5	83MHz	90dB 変調 : OFF	83MHz 受信 MONO : ON	L203	R207リア側～C209リア側間電圧 = 0V	クォードラチュア検波調整
   6	83MHz	22dB 変調 : MONO 1kHz	83MHz 受信 MONO : OFF	R211 (FM MUTE)	MUTING ON/OFF の閾値に設定	MUTING レベル調整
   7	83MHz	90dB Pilot 信号 : ON 変調 : STEREO 1kHz	83MHz 受信 MONO : OFF	FM フロントエンド IFT	オーディオ出力 = 高調波歪最小	高調波歪調整 ±90度の範囲で調整
   8	83MHz	90dB Pilot 信号 : ON 変調 : R/L ch. only 1kHz	83MHz 受信 MONO : OFF	R303 (FM SEP)	L/R ch. オーディオ出力電圧 = 最小	セパレーション調整



3. AM 受信部の調整



   手順	SSG周波数	SSG出力	ST-46F の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : AM	-	-
   2	-	-	1602kHz 受信	LA02	U135 電圧 = 7.3V	VT High
   3	-	-	531kHz 受信	-	U135 電圧 = 1.2V	VT Low 確認のみ
   4	603kHz	40dB 変調 : 400Hz	603kHz 受信	LA01	C211 右側電圧 = 最大
   5	1404kHz	40dB 変調 : 400Hz	1404kHz 受信	CA01	C211 右側電圧 = 最大
   6	-	-	-	-	手順4と5を数回繰り返す	RF トラッキング調整
   7	999kHz	40dB 変調 : 400Hz	999kHz 受信	LA06	C211 右側電圧 = 最大	IF 調整



4. 調整結果


   1. FM 受信の不具合はこの再調整で完全に直りました。


   2. FM ステレオセパレーションなどは以下となりました。 カタログ通りです。



      項目	L	R	単位
      ステレオセパレーション	45	46	dB
      パイロット信号キャリアリーク	-82	-86	dB
      オーディオ出力レベル偏差 (MONO)	0	-0.04	dB




---

使ってみました

1. デザイン


   • Marantz らしさを感じない平凡なデザインです。 本来の Marantz 製品が持っているキラキラ輝いたような持つ喜び感が湧かないです。


   • フロントパネルにはアルミ材、天板止めには銅メッキネジを使っています。


   • S メータ機能がありません。


   • カード型リモコンでも操作できます。 残念ながら、リモコンは紛失されたとのことで、ありません。


2. 機能関連


   • FM アンテナ入力は F 端子だけなので、雑音電波が混入しないです。


   • [REMOTE CONT.] の [IN] [OUT] 端子があります。 詳細は不明ですが、このチューナーはこの端子を利用して外部からコントロールできるようです。


   • TUNING [UP] [DOWN] ボタンで周波数選択しますが、長押しするとオートスキャンします。


   • [MONO] ボタンで STEREO AUTO/MONO と MUTING ON/OFF を同時に切り換えます。


   • プリセットメモリは FM/AM ランダムに30局分あります。 [MONO] の状態も一緒に記憶されます。 最大5文字のステーションネーム も記憶させることができます。


3. 受信性能は良いが音質はイマイチ


   • FM の感度や妨害電波排除能力などの受信性能は良いです。 音はソフトでクォードラチュア検波の音そのものです。 私には寝ぼけたようなパンチ力に欠ける音に聴こえますが、こちらのほうが好みの方もいるかもしれません。


   • AM は十分な感度があります。 AM stereo 対応 で音はナロー傾向で普通の音質です。


   • Marantz の ST-50 シリーズは低価格＋αだが高性能で高音質、ST-40 シリーズは低価格だが性能も音質もそれなりの感じがします。



---

仕様その他

• 取扱説明書



  FM チューナー部
  受信周波数範囲	76～90MHz
  実用感度 (75Ω)	1.0uV/11.3dBf
  S/N 50dB 感度 (75Ω)	mono : 2.0uV/17.3dBf stereo : 25uV/39.2dBf
  全高調波歪率 (1kHz)	mono : 0.1% stereo : 0.2%
  S/N 比	mono : 80dB stereo : 73dB
  実効選択度 (IHF)	65dB
  ステレオセパレーション	45dB (1kHz)
  周波数特性	30Hz～15kHz +0.2, -1.0dB
  イメージ妨害比 (IHF)	85dB
  IF 妨害比 (IHF)	100dB
  スプリアス妨害比 (IHF)	100dB
  AM 抑圧比 (IHF)	70dB
  サブキャリア抑圧比	70dB
  アンテナ入力インピーダンス	75Ω不平衡
  出力レベル/インピーダンス	940mV/1.7kΩ (100％ 変調)
  AM チューナー部
  受信周波数範囲	531～1602kHz
  実用感度	AM ループアンテナ： 250uV/m
  全高調波歪率	mono : 0.5%
  S/N 比	mono : 52dB
  選択度	30dB
  出力レベル/インピーダンス	280mV/1.7kΩ (30％ 変調)
  総合
  電源電圧	AC100V, 50/60Hz
  定格消費電力 (電気用品取締法)	6W
  外形寸法	426(W)×86(H)×295(D)mm
  重量	3.2kg
  その他
  付属品	① カードリモコン RC-46ST ② FM T 型アンテナ ③ AM ループアンテナ ④ オーディコード ⑤ アンテナアダプタ
  発売時期	1995年
  定価	28,000円




---
