SONY ST-AV900

SONY ST-AV900 が到着

2009年4月17日、 SONY ST-AV900 故障品が送られてきました。

普段は修理を固くお断りしているのですが、この依頼者より SONY ST-SA5ES (2号機) の寄贈を受けたので、お礼代わりに特別に受け付けました。

1. 外観は中古としては並程度


   • フロントパネルには細かいキズがありますが、致命的ではないです。 天板側板にも細かいキズが多数ありますが、ここはラックに入れれば判らないです。 リアパネル, 底板はいずれも綺麗で問題ありません。


   • サイドウッドが欠品で残念です。 天板はサイドウッドの取付穴の位置でネジ止めされていますが、ネジは純正品ではないです。


   • FL パネルは綺麗で新品同様です。


   • 一緒に添付されていたのは [AM ループアンテナ] です。 この [AM ループアンテナ] は純正品ではありません。 [リモコン] は欠品でした。


2. FM の動作状況


   • [TUNED] [STEREO] ランプが点灯しません。


   • 音がダメです。 かなり歪っぽいです。


3. AM の動作状況


   • 特に問題なく動作します。


4. TV の動作状況


   • 特に問題なく動作します。



---

カバーを開けてみました

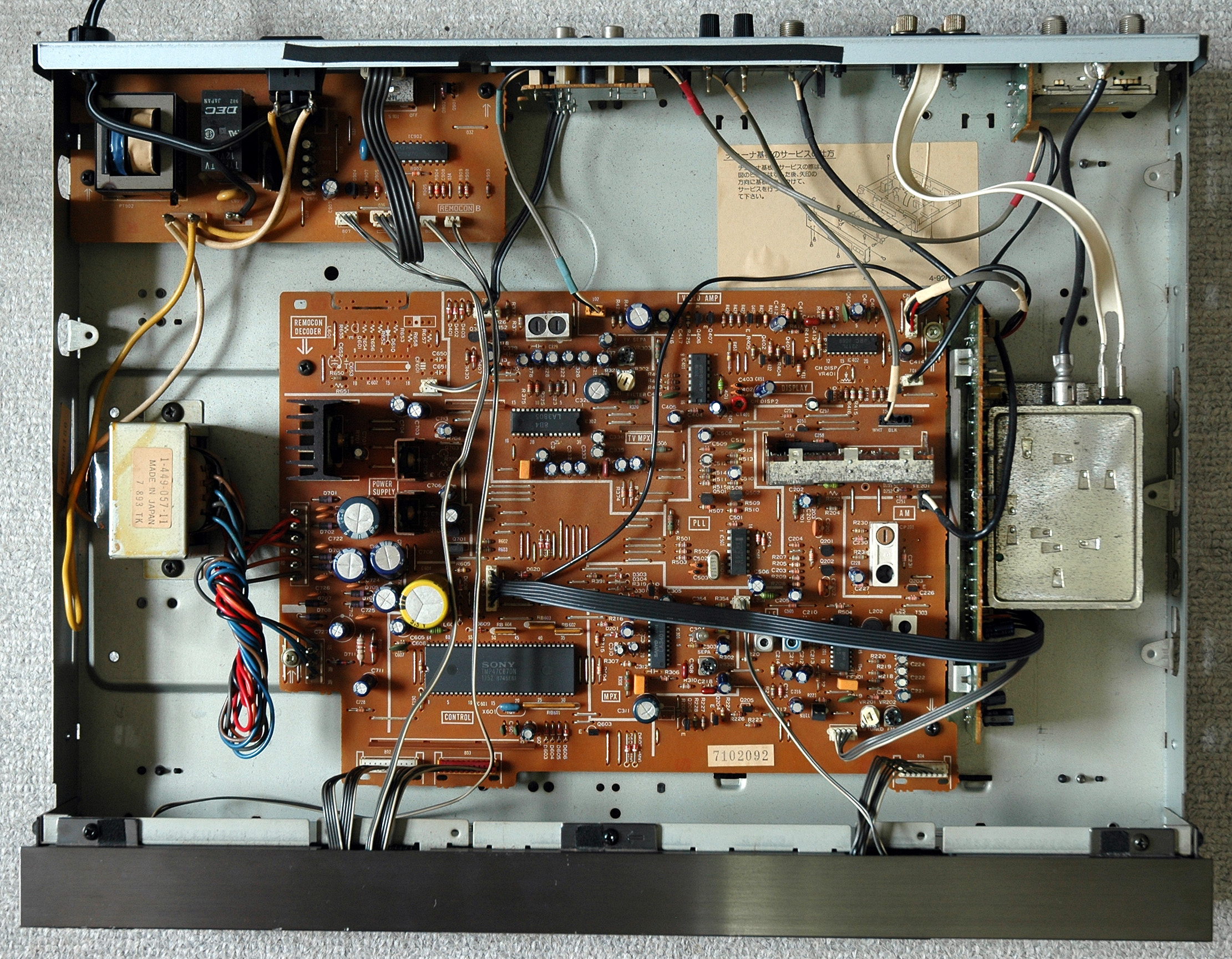

1. 内部の作りはクラシカルな感じがします。 写真をクリックすると拡大写真を表示できます。


2. FM 受信部


   • FM フロントエンドは ALPS 製の汎用品です。 3連バリキャップ方式でトラッキング調整はできないタイプです。 MIXER と OSC は SANYO LA1177 で構成されています。 これ以外の構成はシールドカバーされているのでよく判りません。


   • IF 部は [CF] → [TR×2] → [CF] → [LA1265] の構成です。


   • 検波部は SANYO LA1265 を使ったクォードラチュア検波です。


   • MPX 部は SANYO LA3401 を使った PLL MPX です。 LA3401 の内部構成は LA3450 と少し似た回路があります。


3. AM 受信部


   • SANYO LA1265 を使ったごく普通の構成です。 2連バリキャップ方式です。


4. TV 受信部


   • ALPS 製汎用 [TV チューナーパック] と [TV IF パック] でほとんどを構成します。 ここで TV 画面ビデオ信号と検波音声を出力します。


   • TV MPX 部は SANYO LA3805 を使った構成です。


   • TV ビデオ信号には JRC NJM2217L と三菱 M50143-002P を使ったスーパーインポーズが付加されており、TV 画面右上にチャンネル番号を表示します。


   • テレビへの接続は RCA ピンジャックからの AV 端子を使う方法と、内蔵モジュレータによる VHF 1ch or 2ch の電波で飛ばす方法があります。


5. PLL 部は SONY CXA7025B を使ったダレクトコンパレータ方式です。


6. ST-AV900 全体のコントロールは MPU の SONY TMP47C670N が行います。


7. 使用 IC のロット番号より、この ST-AV900 は1988年製と判明しました。 電源ケーブルの製造マーキングも1988年でした。



---

修理

1. FM の不具合状況より「クォードラチュア検波部の故障」と見立てました


   1. クォードラチュア検波は SANYO LA1265 とディスクリ IFT の T301, T302 で構成します。


   2. T301 を調整しましたが、NULL 電圧を 0V に調整し切れません。


   3. LA1265 の 5, 6, 7pin 辺りに手を触れると正常受信できることがあります。


   4. こうなると間違いなくディスクリ IFT の容量抜け＝故障 です。


      • 交換部品が必要になる訳ですが、これは部品取り用として保管していた KENWOOD KT-747 基板から抜き取ることにします。 右の写真が ST-AV900 に付いていた部品です。 左から T301, T302 です。


      • たぶん故障しているのは T301 ですが、T301 + T302 のペアで交換する必要があるので一斉交換しました。


   5. 直りました！ チャン↓チャン↑


2. 次項の「調整」にて全体に再調整して全て良好になりました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. FM 同調点の調整



   手順	SSG周波数	SSG出力	ST-AV900 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : FM ST/MONO : MONO	-	-
   2	83MHz	変調 : OFF 出力 : 90dB	83MHz 受信	T301	NULL ピン電圧 = 0V	±10mV なら良い



2. FM フロントエンドの調整



   手順	SSG周波数	SSG出力	ST-AV900 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : FM ST/MONO : MONO	-	-
   2	-	-	90MHz 受信	フロントエンド内 OSC コイル	R230 左側電圧 = 7.4V	VT high
   3	-	-	76MHz 受信	-	R230 左側電圧 = 1.9V	VT low (確認のみ)
   4	83MHz	変調 : OFF 出力 : 30dB	83MHz 受信	フロントエンド内 RF コイル×2	LA1265 13pin 電圧 = 最大
   5	83MHz	変調 : OFF 出力 : 30dB	83MHz 受信	フロントエンド内 IFT	LA1265 13pin 電圧 = 最大	フロントエンド内 IF 調整



3. FM クォードラチュア検波部の調整



   手順	SSG周波数	SSG出力	ST-AV900 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : FM ST/MONO : MONO	-	-
   2	83MHz	Pilot 信号 : OFF 変調 : 1kHz 100% 出力 : 90dB	83MHz 受信	T302	オーディオ出力 = 高調波歪最小	WaveSpectraで観測
   3	83MHz	変調 : OFF 出力 : 90dB	83MHz 受信	T301	NULL ピン電圧 = 0V	±10mV なら良い
   4	-	-	-	-	手順2と3を数回繰り返す



4. FM MPX 部の調整



   手順	SSG周波数	SSG出力	ST-AV900 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : FM ST/MONO : AUTO	-	-
   2	83MHz	Pilot 信号 : ON 変調 : R/L only, 1kHz 100% 出力 : 90dB	83MHz 受信	VR301	L/R ch. オーディオ出力 = 最小	セパレーション調整 WaveSpectraで観測



5. AM 部の調整



   手順	SSG周波数	SSG出力	ST-AV900 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : AM	-	-
   2	-	-	1602kHz 受信	CP201 黒コア	R230 左側電圧 = 7.5V	VT high
   3	-	-	531kHz 受信	-	R230 左側電圧 = 1.0V	VT low (確認のみ)
   4	1071kHz	変調 : OFF 出力 : 30dB	1071kHz 受信	CP201 赤コア	LA1265 13pin 電圧 = 最大	RF 調整
   5	1071kHz	変調 : OFF 出力 : 30dB	1071kHz 受信	T303	LA1265 13pin 電圧 = 最大	IF 調整



6. 再調整結果は以下です。 特に問題なく良好です。


   • 特に FM フロントエンドのズレが大きかったです。 再調整で感度は1.5倍くらいアップしました。


   • クォードラチュア検波部は、今回部品交換したので、念入りに調整しました。 ここをキチンとやっておくと歪が少なくなります。


   • MPX 部もフロントエンド＆検波部を再調整したので位相特性が変わっており、再調整しました。 そうです ・・・ FM チューナーはフォワード型制御になるので、上流から順に調整するのが正解なのです。



   項目	L	R	単位
   ステレオセパレーション	54	55	dB
   パイロット信号キャリアリーク	-59	-60	dB
   オーディオ出力レベル偏差 (MONO)	0	+0.07	dB




---

使ってみました

1. 全体的に優れたデザインです


   • フロントパネルはアルミ材で、チタニウムグレーのアルマイト処理を施されており気品があります。


   • フロントパネル右上にある [BAND] [-] [+] のボタンが斜めに付いており、ここをフロントパネルの内部から黄色の LED で照明しています。 この感じがとても良いです。


   • これでサイドウッドが付いていたら、もっと高級感が出たと思います。 ハードオフ等で SONY のサイドウッドが付いている機器が安く出ていたら、これからサイドウッドを移植することをお奨めしたいです。


2. FM 受信


   • 3連バリキャプにも関わらず、感度も妨害電波排除能力も問題ありません。 微弱電波もしっかり捉えて S/N が良いです。


   • 音質は並以上で、特に問題なく良好です。


3. AM 受信


   • 感度は良いです。 ループアンテナでしっかり入感します。


   • 音質はナローで AM としては普通です。


4. TV 受信


   • 通常オーディオクラスのチューナーでは TV は音声しか聴けませんが、この ST-AV900 ではビデオ信号が出ています。 本当の意味で TV チューナーです。 これはイイです。


   • 感度は問題なく良いです。


   • 音質は良くオーディオクラスです。


   • ビデオ出力をテレビに接続して観てみると、画質は良いです。


   • [MFT] ボタンがあり、マニュアル・ファイン・チューニングができます。


   • 受信チャンネルは VHF/UHF/CATV とフルサポートです。


5. FM チューナー機能がメインと思いますが、TV チューナー機能も優れています。 2011年にアナログテレビ放送が終了するのが残念です。



---

仕様

• 電網上に仕様の細かい情報がありませんでした。


• 手元に ST-AV900 の取扱説明書やカタログをお持ちの方はご一報いただけるとありがたいです。



  TV チューナー部
  受信チャンネル	VHF 1～12 チャンネル UHF 13～62 チャンネル CATV C13～C35 チャンネル
  アンテナ端子	VHF 75Ω不平衡型 UHF 200Ω平衡型
  FM チューナー部
  受信周波数範囲	76～90MHz
  アンテナ端子	75Ω不平衡型
  中間周波数	10.7MHz
  AM チューナー部
  受信周波数範囲	531～1602kHz
  アンテナ	AM ループアンテナ 外部アンテナ端子
  中間周波数	450kHz
  総合
  電源電圧	AC100V, 50/60Hz
  消費電力	17W
  外形寸法	470(W)×90(H)×345(D)mm サイドウッド取外し時：430(W)mm
  重量	4.5kg
  リモコン	RM-J900
  その他
  発売時期	1988年11月
  定価	59,800円




---
