Technics ST-G60

Technics ST-G60 をゲット！

2006年9月15日、ヤフオクにて Technics ST-G60 の動作品を税込1,200円にて落札しました。

入手する気になったのは、FM 信号強度をデジタルで dB 表示する機能があったからです。

---

ST-G60 について

• 1987年頃のモデルです。


• 機能的には Technics ST-G4 とほぼ同じです。 デザインや寸法も同じです。


  • ST-G4 にあった「rec level」標準トーン信号発生機能はなくなりました。
  • ST-G4 より増えた機能は「IF band : normal/narrow」「sacan level : 30/40/50dB」です。
  • ST-G4 はプアなゴム足でしたが、ST-G60 はオーディオインシュレータ風の格好イイ足に変更されました。
  • ST-G4 と値段は同じですが、性能は１ランク以上、上になっています。


• 主な特長


  • DC ツインクォーツ＆リニアスイッチング MPX IC 搭載
  • マイコン制御で隣接局の妨害波をカットするオート IF
  • 検波・増幅・ステレオ復調の全てを DC 構成・・・低域から高域まで、平坦な周波数特性を実現　　
  • 高音質 class AA 回路搭載
  • FM/AM 16局ランダムアクセスメモリ
  • シグナル・フィデリティ・インディケータ装備
  • オートメモリ
  • オートスキャンチューニング



---

程度＆動作チェック

1. 外観


   • フロントパネルはほとんどキズがない、なかなか綺麗な逸品です。


   • 残念ながら、天板は塗装ハゲがあちこちにあります。


   • リアパネルの端子類に白っぽいサビが出ています。


2. 電源 ON してチェック


   • 操作ボタンのほとんどで、効きが悪くなっています。


   • FM 受信できるのですが、音に歪が感じられるのと感度が低下していましす。



---

カバーを開けてみました

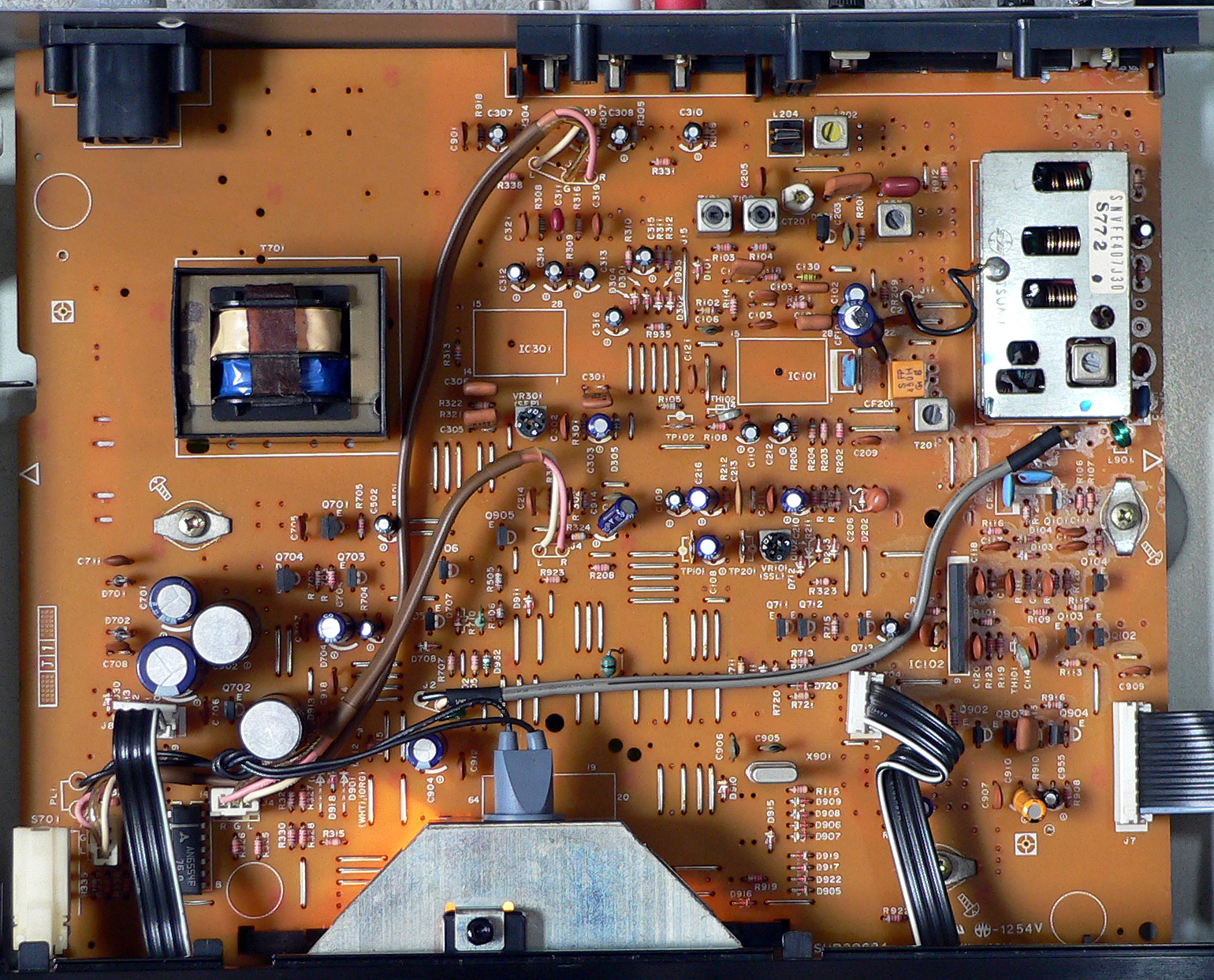

1. 基板の作りは良いです。 写真をクリックすると基板の拡大写真を表示できます。


   • [チューナ基板] [フロントパネル基板] で構成します。


   • 電源トランスはマトモそうなものが [チューナ基板] に実装されています。


   • 以下の IC を使用して合理化が図られています



     メーカ	IC	機能
     NEC	uPD1714G-513	Single-chip microcomputer Build-in Prescaler, PLL Frequency Synthesizer, IF Counter and LCD Driver
     Panasonic	AN278	FM IF Amplifier
     	AN6554F	Quadruple Operational Amplifiers
     	AN7274NS	AM/FM Tuner Sysytem
     	AN7472S	FM Stereo Multiplex Demodulator



   • 使っている部品のロット番号から、本機は1986年製造品と判りました。


   • [フロントエンドが同じ] [使っている IC がほぼ同じ] ことより ST-G560 のご先祖さま と思います。


2. FM フロントエンド


   • ミツミ製で4連バリキャップです。 4連バリキャップなら性能的に合格です。


   • 以下の回路図は海外版の ST-G560 のものですが、ほぼ同じと思います。





3. FM IF 部は normal/super narrow に切換できます。


   • normal 時

     (FE)→[CF101]→[AN278]→[CF102]→[AN7274NS]→(MPX)


   • super narrow 時

     (FE)→[CF101]→ [TR]→[CF103]→[CF104] →[AN278]→[CF102]→[AN7274NS]→(MPX)


4. FM 検波部


   • [AN7274NS] を使ったクォードラチュア検波です。


5. FM MPX 部


   • [AN7472S] を使った PLL MPX です。


6. AM 受信部


   • [AN7274NS] で全てを構成します。 フロントエンドは2連バリキャップです。


7. プリセットメモリのバックアップ


   • [チュナ基板] にある [C902] [C903] の2個の [3.3F/2.3V] 電気二重層コンデンサでバックアップします。


   • [C902] [C903] は直列接続となっており、全体として 1.65F/4.6V として使っています。



---

リペア

1. 音に歪が感じられるのと感度が低下している


   • FM 同調点がズレていました。 クォードラチュア検波段調整で直りました。 調整後は感度が上がり音も良いです。


2. 操作ボタンのほとんどで効きが悪くなっている


   • タクトスイッチの劣化が原因です。


   • タクトスイッチを全数17個交換しました。 オリジナルはキートップ高さが1.5mmでしたが、交換したのは0.6mmのもの。 0.9mmくらいは誤差の内だろうと思っていましたが、実際に操作してみるとボタンが押し切れないのです。


   • 100円ショップのダイソーへ行って何か良いのがないかな？と探したら「蓄光マークシール」という長細い1mm厚の暗闇で光るビニルシールがありました。 これをニッパで適当な大きさに切り、ボタンの裏に貼り付けました。 これでタクトスイッチが押し切れない問題は解決し、軽快に良好動作するようになりました。


3. 端子類にサビが出ている


   • [アンテナ端子] [RCA 端子] を錆取りクリーナで軽くクリーニングして、ピカピカになりました。


4. 天板に塗装ハゲがあちこちにある


   • 塗装ハゲがあちこちにあるので、塗装面がデコボコしています。 これをサンドペーパーで均一になるよう多少オリジナル塗装を剥がしました。 全部剥ぐ必要はありません。 塗り直した時に気付かれなくするだけですから。 部分剥がしです。


   • 近くのＤＩＹ店「ビッグサム」へ行って、「アトム・ラッカースプレー艶消し黒」を買ってきました。 税込350円でした。


   • これを注意して全体的にスプレーします。 20分くらいで乾燥します。


   • バッチリです。天板は新品同様になりました。 ST-G60 さんも喜んでいると思います。


5. クリーニング


   • 更に全体的なクリーニングをやって、新品時の輝きを取り戻しました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 電源電圧チェックポイント (VP)



   ポイント	標準値	実測値	判定	備考
   Q701-E	+13V	(未測定)	-	チューナ/オーディオ用
   Q702-E	+5.6V	(未測定)	-	デジタル用



2. FM 受信部の調整



   手順	SSG出力	ST-G60 の設定	調整箇所	TP 及び調整値	備考
   1	-	band selector：FM mode：auto IF band：normal	-	-
   2	-	89.9MHz 受信	フロントエンド OSC コイル	R1-F 電圧 = 11.1V	OSC トラッキング調整
   3	-	76.1MHz 受信	-	R1-F 間電圧 = 2.64V 確認のみ
   4	83MHz 30dB 無変調	83MHz 受信	フロントエンド RF コイル×3	S メータ = 最大	RF トラッキング調整
   5			フロントエンド IFT		IF 調整
   6	83MHz 90dB mono 1kHz		T102	オーディオ出力 = 高調波歪最小	QR 検波調整
   7			T101	TP101～TP102 間電圧 = 0±10mV
   8	手順6～7を数回繰り返す
   9	83MHz 90dB stereo 1kHz L+R	83MHz 受信	フロントエンド IFT	オーディオ出力 = 高調波歪最小	ステレオ歪率調整
   10	83MHz 90dB stereo 1kHz R/L		VR301	L/R ch. オーディオ出力電圧 = 最小	セパレーション調整
   11	83MHz 60dB 無変調		VR101	S メータ = 60dB	S メータ調整



3. AM 受信部の調整


   • 純正ループアンテナで調整が必要です。 純正ループアンテナでない場合は、そのアンテナ用に調整されてしまいます。



   手順	SSG出力	ST-G60 の設定	調整箇所	TP 及び調整値	備考
   1	-	band selector : AM	-	-
   2	-	1629kHz 受信	L203	R1-F 電圧 = 7.81V	OSC トラッキング調整
   3	-	522kHz 受信	-	R1-F 電圧 = 1.97V 確認のみ
   4	603kHz 40dB 1kHz	603kHz 受信	L202	オーディオ出力 = 最大	RF トラッキング調整
   5	1404kHz 40dB 1kHz	1404kHz 受信	CT201
   6	手順4～5を数回繰り返す
   7	999kHz 40dB 1kHz	999kHz 受信	T201	オーディオ出力 = 最大	IF 調整




---

使ってみました

1. デザイン


   • S メータは dB 表示で電波少年（＝私）をワクワクさせます。


   • 表示パネルはバックライト付き LCD でオレンジ色です。 FLD より、LCD のほうが遥かに寿命が長いです。


   • IF バンド帯域は、コンピュータが近接周波数をサーチして、自動的に最適な帯域に調整してくれます。

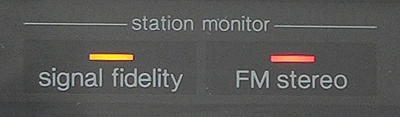

   • [signal fidelity] ランプは点灯すると十分な音質で受信できることを示します。


   • プリセットメモリは16局分あり、これだけあれば十分です。


2. 感度と音質


   • やはり4連バリキャップになると、3連バリキャップと比べて感度がぐっと上がります。


     • 4連は3連に比べてイメージ妨害比が 30dB は上がるので、弱電波を受信した時の S/N と歪率がぐっと改善されるのです。


   • 感度はなかなか良いです。


   • 音質は甘めですが、良い音です。 ステレオ分離度も合格です。


   • 受信性能が高いのでお奨めできます。



---

仕様

FM 受信部
受信周波数	76.1 ～ 89.9MHz (0.1MHz step)
実用感度	10.3dBf (0.9μV IHF'58)
S/N比50dB感度	mono 18dBf (2.2μV IHF'58) stereo 38.1dBf (22μV IHF'58)
歪率	mono 0.009% stereo 0.015%
Dレンジ (1kHz 100% mod 0dB)	106dB
周波数特性	4Hz ～ 18kHz (+0.2dB, -0.5dB)
実効選択度	normal : 60dB (±400kHz) super narrow : 25dB (±200kHz)
キャプチュアレシオ	1.0dB
イメージ妨害比 (83MHz)	105dB
IF妨害比 (83MHz)	105dB
スプリアス妨害比 (83MHz)	110dB
AM 抑圧比	55dB
ステレオセパレーション	65dB (1kHz), 50dB (10kHz)
リークキャリア (19kHz)	-70dB
AM 受信部
受信周波数	522 ～ 1629kHz (9kHz step)
実用感度 (S/N=20dB)	20μV, 290μV/m
選択度	50dB
イメージ妨害比	40dB
IF妨害比	60dB
総合
電源	AC100V 50/60Hz
消費電力	9W
外形寸法 (幅×高さ×奥行)	430×64×241mm
重量	2.2kg
ファンクション
FM/AM プリセット	16局ランダムプリセット
super narrow IF	○
オートスキャンチューニング	○
オートメモリ	○
チャンネルナンバ表示	○
FM 信号強度デジタル表示	○
その他
発売時期	1986年
定価	39,800円

---
