Technics ST-GT550

Technics ST-GT550 をゲット！

2012年6月18日、私のチューナページファンの平塚市 K さんから、 Technics ST-GT550 の中古を寄贈いただきました。

おそらくTechnics ブランドとして最後のチューナと思います。

---

程度＆動作チェック

1. 外観


   • 同調ノブに線キズがあります。 フロントパネルの右端で天板への折り返しで線キズがあります。


   • 上記以外は問題なしです。


2. 入手した状態のまま電源 ON してチェックしました


   • FM の周波数ズレもなくステレオで良好に受信できます。


   • AM もステレオで良好に受信できます。


   • FL 表示管は新品同様な輝度があります。



---

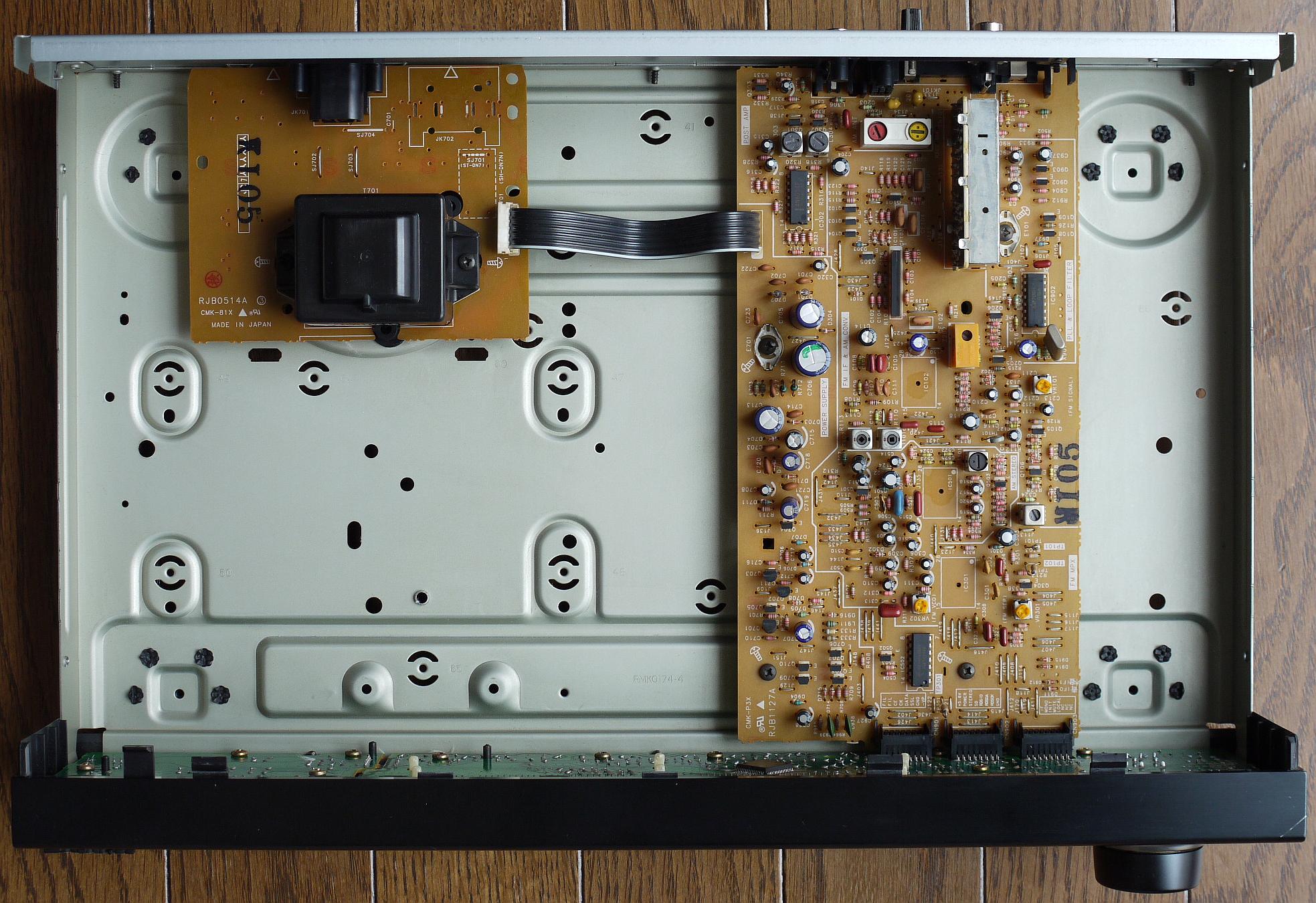

カバーを開けてみました

1. 基板の作りは良いです。 写真をクリックすると拡大写真を表示できます。


2. IC を使用して合理化が図られています。


   • Motorola MC13022DW ・・・ C-QUAM Advanced Medium Voltage AM Stereo Decoder
   • Motorola MC14066BCP ・・・ Quad Analog Switch/Quad Multiplexer
   • Panasonic AN278 ・・・ FM IF Amplifier
   • Panasonic AN6554F ・・・ Quadruple Operational Amplifiers
   • Panasonic AN7274NS ・・・ AM/FM Tuner Sysytem
   • Panasonic AN7472S ・・・ FM Stereo Multiplex Demodulator
   • SANYO LM7001 ・・・ Direct PLL Frequency Synthesizers for Electronic Tuning


3. IC のロット番号より、この ST-GT550 は1994年製と判明しました。


4. FM フロントエンドはシールドボックスに入っています。

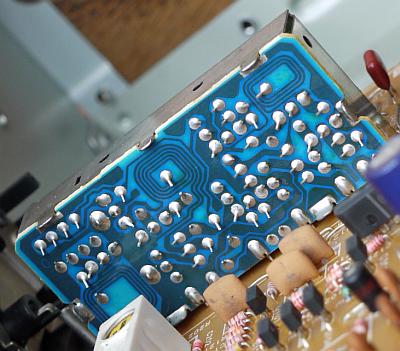

   • 通常のコイルがありません。 プリント基板で裏側でパターンでコイルを形成しています。 写真で渦巻状のパターンがコイル相当です。


   • コイル相当が3個あるので、3連バリキャップ構成です。 構成の詳細は不明です。


   • コイルは動かせないし、トリマコンデンサもないので、調整できないです。 無調整フロントエンド？ ・・・ 性能に不安を感じます。


5. FM IF 部は以下の構成です。


   • NORMAL 時

     (FE)→[CF]→[AN278]→[CF]→[AN7274NS]


   • SUPER NARROW 時

     (FE)→[CF]→ [TR]→[CF]→[CF]→ [AN278]→[CF]→[AN7274NS]


6. FM 検波部は [AN7274NS] によるクォードラチュア検波です。


7. FM MPX 部は [AN7472S] による PLL MPX です。


8. AM フロントエンド部は2連バリキャップです。 [AN7274NS] で全てを構成します。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. FM 受信部の調整



   手順	SSG周波数	SSG出力	ST-GT550 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : FM FM/AM MODE : AUTO IF BAND : NORMAL LOCAL : OFF	-	-
   2	83MHz	90dB 変調 : Mono 1kHz	83MHz 受信	T102	オーディオ出力 = 高調波歪最小
   3	83MHz	90dB 変調 : Mono 1kHz	83MHz 受信	T101	R114 両端電圧 = 0V	(FM 同調点調整)
   4	-	-	-	-	手順2と3を数回繰り返す	クォードラチュア検波調整
   5	83MHz	60dB 変調 : Mono 1kHz	83MHz 受信	VR101 (FM SIGNAL)	S メータ表示が 60dB になるよう調整	S メータ調整
   6	83MHz	90dB Pilot 信号 : ON 変調 : OFF	83MHz 受信	VR302 (FM VCO)	[STEREO] が表示されること	MPX VCO 調整
   7	83MHz	90dB Pilot 信号 : ON 変調 : R/L ch. only 1kHz	83MHz 受信	VR301 (FM SEP)	L/R ch. オーディオ出力電圧 = 最小	セパレーション調整
   8	83MHz	90dB Pilot 信号 : ON 変調 : OFF	83MHz 受信	L304	L ch. オーディオ出力電圧 = 19kHz 成分最小	キャリアリーク調整 (L)
   9	83MHz	90dB Pilot 信号 : ON 変調 : OFF	83MHz 受信	L305	R ch. オーディオ出力電圧 = 19kHz 成分最小	キャリアリーク調整 (R)



2. AM 受信部の調整



   手順	SSG周波数	SSG出力	ST-GT550 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : AM	-	-
   2	999kHz	40dB	999kHz 受信	AM ANT 黄色コア Z202	VR101 電圧 = 最大	AM ループアンテナを接続して調整



3. 調整結果


   1. 全体に調整ズレがありました。


   2. FM ステレオセパレーションとキャリアリークは以下となりました。 問題ない数値です。



      項目	IF BAND	L	R	単位
      ステレオセパレーション	NORMAL	54	48	dB
      ステレオセパレーション	SUPER NARROW	33	33	dB
      パイロット信号キャリアリーク	NORMAL	-87	-82	dB
      オーディオ出力レベル偏差 (MONO)	NORMAL	0	-0.02	dB




---

使ってみました

1. デザイン


   • チューナらしい精悍な良いデザインです。


   • チューニングノブ周辺のデザインが凝っており、洒落ています。


2. FM 受信


   • ST-G560 と比べると3連バリキャップなので妨害電波や過大入力に弱いです。


   • クォードラチュア検波のため柔らかい音質ですが、良い音です


3. AM 受信


   • 感度はそれほど良くはなく、実用レベルです。


   • ナロー音質です。


4. その他


   • FM アンテナ入力は F 端子になっており、妨害電波混入を防止できます。


   • プリセットメモリーは FM/AM ごとにそれぞれ12局分あります。 十分過ぎです。


5. 総合評価


   • ST-G560 の FM フロントエンドをコストダウン（性能もダウン）し、AM stereo 対応にし、リモコン対応にし、値段を1.5倍にしたのが ST-GT550 です。 AM stereo はいつの間にかひっそりと消滅したので、現在では意味なしです。


   • FM チューナとしての性能は ST-G560 のほうが上です。 デザインも ST-G560 のほうが良いです。 AM stereo のメリットが活かせないので、やはり ST-G560 のほうが良いです。 バリキャップ3連 (ST-GT550) と 4連 (ST-G560) の差は大きいです。


   • FM 電波レベルの dB 表示は不正確です。 60dB 以下では低めに表示され、60dB 以上では高めに表示されます。 電波強度計の代用としては使えません。 これは ST-G560 でも同じです。


   • 音質は良いので、良質な電波が確保できるなら ST-GT550 も使えるというレベルです。



---

仕様その他

1. 取扱説明書


2. カタログ


3. 仕様は以下です



   FM 部
   受信周波数範囲	76.0～90.0MHz
   実用感度	14.8dBf
   S/N 比 50dB 感度	mono : 18.1dBf stereo : 39.2dBf
   S/N 比	mono : 78dB stereo : 72dB
   全高調波歪率 (normal)	mono : 0.15% stereo : 0.2%
   周波数特性	10Hz～15kHz (+0.5dB -1.0dB)
   キャプチャレシオ	1.2dB
   イメージ妨害比 (83MHz)	50dB
   IF 妨害比 (83MHz)	60dB
   AM サプレッション	55dB
   ステレオセパレーション	45dB (1kHz)
   キャリアリーク	-68dB
   アンテナ端子	75Ω (不平衡)
   AM 部
   受信周波数範囲	522～1,629kHz
   実用感度 (S/N 比 20dB)	20uV, 600uV/m
   実効選択度	40dB (±9kHz)
   イメージ妨害比 (999kHz)	40dB
   IF 妨害比 (999kHz)	50dB
   ステレオセパレーション	20dB (1kHz)
   総合
   出力電圧	0.6V
   電源電圧	AC100V, 50/60Hz
   消費電力	9W 2.5W (電源 OFF 時)
   外形寸法	430(W)×92(H)×308(D)mm
   重量	2.9kg
   付属品	ワイヤレスリモコン
   その他
   発売時期	1994年
   定価	32,800円




---
