SONY ST-JX310

SONY ST-JX310 をゲット！

2015年7月7日、SONY ST-JX310 を豊橋市の K さんより研究用として寄贈いただきました。 7月4日に ハードオフ 豊橋店で税込324円だったとのこと。

電網検索で輸出用 ST-JX310 の存在は確認できましたが、 日本国内用 ST-JX310 は存在しなかった という結論に至りました。 こんなものがどうしてハードオフにあったのだろう？？？

リアパネルの型式シールに SERIAL NO. の記載が無く、代わりに [非売品 NOT FOR SALE] シールが貼ってあります。



怪しいマシン ・・・ いったいどこから来たのだろう？？？

---

早速、程度＆動作チェック

1. 外観


   • 全体的に手垢のような汚れが目立ちます。 凹みや割れといった致命的なものはありません。


   • 天板は灰色艶消塗装鉄板です。 塗装のあちこちに線状の皺があります。 錆ではなく、それほど醜くはありません。 完全に直すには研磨＆再塗装しかありません。


   • フロントパネルにも手垢のような汚れや細かい線キズはありますが綺麗な部類です。 クリーニングでかなり回復すると思います。


   • リアパネルの端子に薄っすらとした錆があります。 赤錆ではなくメッキに付く黒っぽい錆のため、致命的なものではありません。


2. 入手した状態のまま電源 ON してチェックしました


   • [STEREO] ランプが点灯しません。 LCD 照明用フィラメントランプは良好に点灯します。


   • 周波数ズレはなく、[STEREO] ランプが点灯しなくても聴感でステレオになるのが判ります。


   • プリセットはできますが、電源 OFF にして10分くらいで記憶喪失します。



---

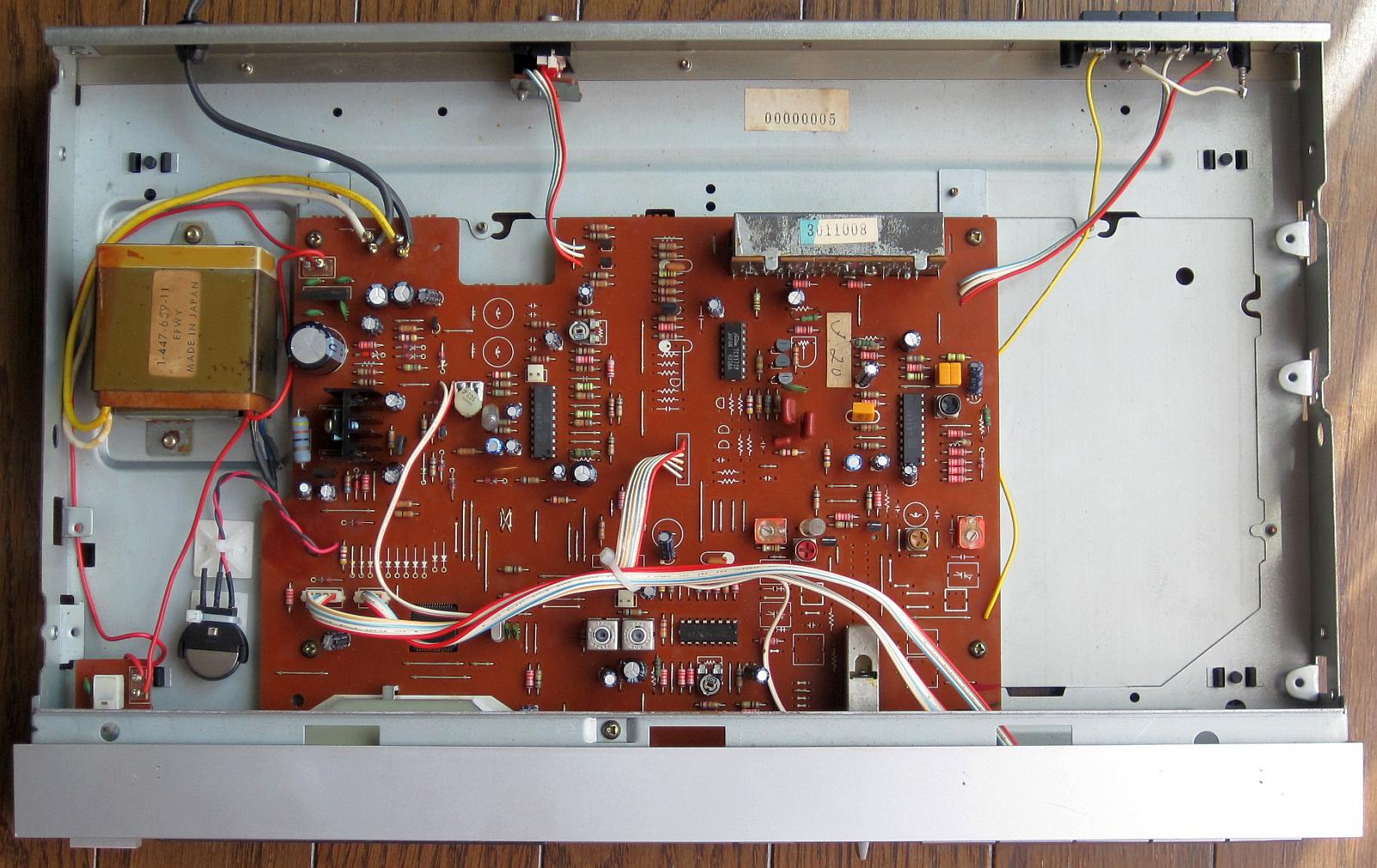

カバーを開けてみました

1. 作りは良いです。 写真をクリックすると拡大写真を表示できます。


   • 電源トランスにはしっかり磁気シールドがかけられています。


   • [チューナ基板] [フロントパネル基板] の2枚の基板で構成します。 [フロントパネル基板] にはダイオード以外の電子部品は搭載されておらず、ほぼスイッチだけです。


   • 底板を外すと基板の大部分が見えるので、メンテナンスは楽です。


   • LCD パネルの後方から1個のフィラメント球で照射します。 これ以外のランプは LED です。


   • 使用 IC のロット番号より、この ST-JX310 は1983年製と判明しました。 電源ケーブルの製造マーキングは1981年でした。


2. 以下の IC を使用して合理化が図られています。



   メーカ	IC	機能
   SANYO	LA1231N	FM IF System
   	LA1245	AM Electronic Tuner
   	LA3390	PLL FM MPX Demodulator with Post Amplifier
   TOSHIBA	TC9172P	High Speed PLL with Built-In Prescaler
   	TC9302F	Digital Tuning System (MCU)



3. FM フロントエンドは3連バリキャップ式です。 トリマコンデンサがないので、コイルによる1点トラッキング調整しかできません。


   (ANT)→[同調]→[FET]→[同調]→[Mixer (TR)]←[OSC 同調 (TR)]


4. FM IF 部は以下の超シンプルな構成です。


   (FE)→[CF]→[TR]→[CF]→[LA1231N]


5. FM 検波部は [LA1231N] のクォードラチュア検波です。


6. MPX 部は [LA3390] を使った PLL MPX です。


7. AM 受信部は [LA1245] で全てを構成します。 AM フロントは2連バリキャップ式で、こちらは2点トラッキング調整できます。


8. プリセットメモリのバックアップは CR2032 リチウムコイン電池で行います。


   • 一般には電気二重層コンデンサを使ったバックアップが多いですが、この場合、1週間程度しか記憶保持できません。


   • コイン電池を使ったバックアップは、20年は記憶保持可能 (電池が持つ) と思います。 液漏れの心配もまずありません。 私はこの方式のほうが良いと思います。



---

修理＆清掃

1. [STEREO] ランプが点灯しない。


   • フロントパネル基板にある赤色 LED で半田クラックが発生してグラグラになっていました。 補修半田付けして直りました。


2. 電源 OFF にして10分くらいでプリセット情報が消える。


   • 原因はプリセット記憶保持用の CR2032 リチウムコイン電池の寿命でした。


   • 元の CR2032 はタブ付きで半田付けです。 これだと電池交換が大変なので、ホルダ取付に改造しました。


   • 改造の結果、電池寿命時に簡単に交換できます。 おそらく20年くらいは持つと思うので、もう交換はないかも ・・・


   • 下の左の写真は改造後で、ホルダは マウントベース MB3A を2個使って固定＆絶縁しました。 右の写真は元付いていたタブ付 CR2032 です。


   　

3. 全体的に手垢のような汚れが目立つ。


   • フロントパネルをバラバラに分解してマルチクリーナ D413 を使って丹念にクリーニングして回復しました。 もう「パッと見」は綺麗です。


   • 天板もマルチクリーナ D413 でクリーニングしました。 ここはラックに入れると見えない部分なので、これでイイでしょう。


   • リアパネルの端子の錆は、ピカールのマイクロ研磨で落として良好になりました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

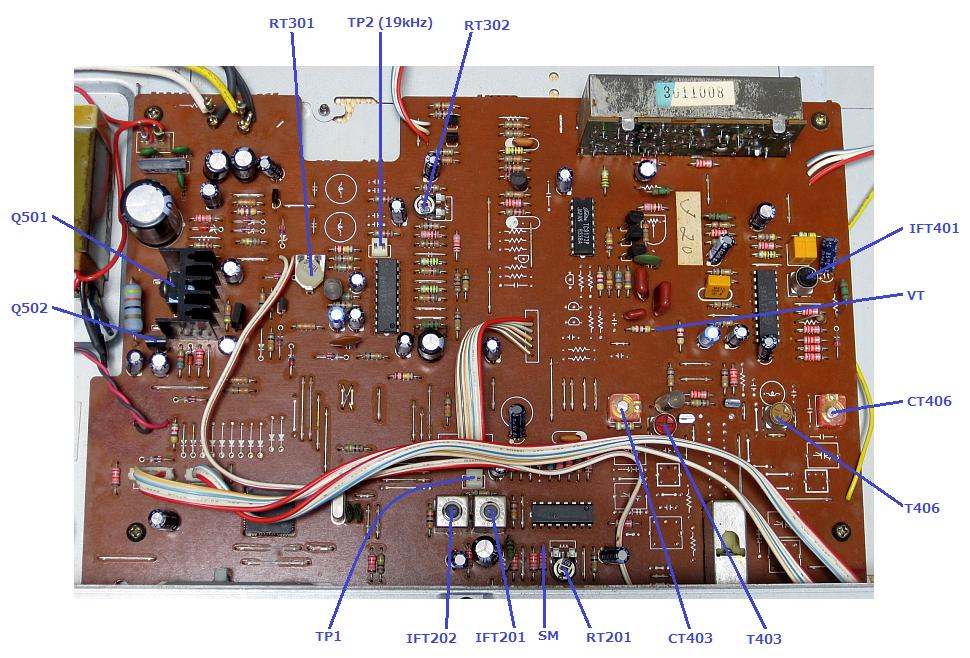

1. 調整ポイント



   基板	種別	調整ポイント	FM/AM	調整内容
   FM フロントエンド	L	L102 L104	FM	RF
   	L	L106		OSC
   	IFT	IFT101		IF
   チューナ基板	IFT	IFT201		クォードラチュア検波 (同調点)
   	IFT	IFT202		クォードラチュア検波 (歪率)
   	VR	RT201		ミューティングレベル
   	VR	RT301		MPX VCO (19kHz)
   	VR	RT302		ステレオセパレーション
   	L	T406	AM	RF
   	TC	CT406
   	L	T403		OSC
   	TC	CT403
   	IFT	IFT401		IF




2. 電圧チェック



   TP	標準値	実測値	備考
   Q501-E	+14.3V	+14.48V	アナログ電源
   Q502-E	+5.6V	+5.59V	デジタル電源



3. FM 受信部の調整



   手順	SSG周波数	SSG出力	ST-JX310 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : FM MUTING : ON	-	-
   2	-	-	90MHz 受信	フロントエンド L106	フロントエンド VT 電圧 = 8.66V	VT high (実測値)
   3	-	-	76MHz 受信	-	フロントエンド VT 電圧 = 2.475V	確認のみ (実測値)
   4	83MHz	30dB 変調 : OFF	83MHz 受信	フロントエンド L102 L104 IFT101	SM 電圧 = 最大	RF&IF 調整
   5	83MHz	90dB 変調 : OFF	83MHz 受信	IFT202	オーディオ出力 = 高調波歪最小	(歪率調整)
   6	83MHz	90dB 変調 : OFF	83MHz 受信	IFT201	チューナ＆電源基板 TP1 間電圧 = 0V	(同調点調整)
   7	-	-	-	-	手順5と6を数回繰り返す	クォードラチュア検波調整
   8	83MHz	22dB 変調 : MONO 400Hz	83MHz 受信	RT201	MUTING ON/OFF 切替ギリギリに設定	MUTING レベル調整
   9	83MHz	90dB Pilot 信号 : ON 変調 : OFF	83MHz 受信	RT301	RT301 を回して [STEREO] ランプが 点灯する範囲の中間位置に設定	MPX VCO 調整
   10	83MHz	90dB Pilot 信号 : ON 変調 : STEREO 1kHz	83MHz 受信	フロントエンド IFT101	オーディオ出力 = 高調波歪最小	歪調整 ±90度の範囲で調整
   11	83MHz	90dB Pilot 信号 : ON 変調 : R/L ch. only 1kHz	83MHz 受信	RT302	L/R ch. オーディオ出力電圧 = 最小	セパレーション調整



4. AM 受信部の調整



   手順	SSG周波数	SSG出力	ST-JX310 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	BAND : AM	-	-
   2	-	-	531kHz 受信	T403	VT 電圧 = 1.132V	VT low (実測値)
   3	-	-	1602kHz 受信	CT403	VT 電圧 = 10.96V	VT high (実測値)
   4	-	-	-	-	手順2と3を数回繰り返す	OSC トラッキング調整
   5	603kHz	変調 : 1kHz 出力 : 40dB	603kHz 受信	T406	オーディオ出力電圧 = 最大
   6	1404kHz	変調 : 1kHz 出力 : 40dB	1404kHz 受信	CT406	オーディオ出力電圧 = 最大
   7	-	-	-	-	手順5と6を数回繰り返す	RF トラッキング調整
   8	999kHz	変調 : 1kHz 出力 : 40dB	999kHz 受信	IFT401	オーディオ出力電圧 = 最大	IF 調整



5. 調整結果


   • 意外と調整ズレは少しでした。 再調整で音質が向上しました。


   • ステレオセパレーションなどは以下となりました。 キャリアリーク値が良くないですが、フィルタ類がないのでやむを得ないです。


   • ステレオ時の高調波歪率は 0.14% (1kHz) 程度でした。



   項目	L	R	単位
   ステレオセパレーション	49	49	dB
   パイロット信号キャリアリーク (19kHz)	-31	-31	dB
   オーディオ出力レベル偏差 (MONO)	0	+0.02	dB




---

使ってみました

1. デザインは良好


   • フロントパネルのデザインは所謂 SONY デザインで非常に良好です。


   • フロントパネルの枠はプラスチックで安っぽいです。 しかし、[BAND] スイッチ以外のスイッチやボタンは分厚いアルミ製で質感があります。


   • [BAND] スイッチがデザイン的にアクセントになっていて小気味良いです。


   • FL 管による表示器が多いですが、本機は LCD 表示となっています。 これが見た目に清々しくて、とても新鮮に感じます。


2. リアパネルの端子


   • アンテナ入力端子はワンタッチ端子の [FM 300Ω] [FM 75Ω] [AM] です。


     • 本機の純正 AM アンテナは [レイアウトフリー AM アンテナ] です。 ループアンテナではなく、バーアンテナです。


   • オーディオ出力は1系統で RCA ピン端子です。


   • AC100V ケーブルがリアパネルから出る箇所に [AC 入力17V] と印刷されています。 本機はやはり試作機ですね。 入手した ST-JX310 は AC100V 入力でしたが、電源トランスが内蔵されていない AC17V バージョンもあったのだろうと推測します。


3. 操作ボタンやスイッチ


   • [POWER] スイッチ


     • 電源 ON/OFF します。


   • [TUNING] ボタン


     • [－] ボタンで受信周波数をデクリメント、[＋] ボタンでインクリメントします。


   • [STEREO/MUTING] ボタン


     • ON では LCD に [MUTING] と表示します。 OFF では表示しません。


     • ON にすると MUTING ON / AUTO STEREO となります。


     • OFF にすると MUTING OFF / MONO となります。


   • [BAND] スイッチ


     • 受信バンドの FM/AM を切り換えます。


   • [PRESET] [MEMORY] ボタン


     • FM/AM ごとに5局ずつプリセットできます。 プリセットできる情報は周波数だけです。


     • [1]～[5] ボタンのいずれかを押すと、そのボタンにプリセットされた周波数で受信します。


     • プリセットのしかた


       1. 目的の放送局を受信します。


       2. [MEMORY] ボタンを押すと LCD に [MEMORY] を5秒間表示します。


       3. [MEMORY] 表示中に [1]～[5] ボタンのいずれかを押すと、そのボタンに受信周波数をプリセットします。


4. 評価


   • 感度は良いですが、3連バリキャップ式なので妨害電波排除能力は弱いです。 従って、マルチパスの少ない良い状態の電波で聞く必要があります。


   • クォードラチュア検波にも関わらず良い音です。 音に鋭さも感じます。 この辺り、SONY は音作りが上手いです。


   • 結局、この ST-JX310 は試作品と思います。 日本国内用としては ST-JX300 として発売したのだと思います。 輸出用 ST-JX300 は存在しないです。



---

仕様など

1. 輸出用 ST-JX310L のサービスマニュアル


   • 輸出用 ST-JX310 とほぼ同じと思われます。 スペックや調整方法、回路図が記載されています。


   • 日本用 ST-JX310 とは若干違うのですが、周波数等を読み替えれば使えます。 回路的には90%以上合致します。


2. 仕様は以下です。


   • ST-JX300 と輸出用 ST-JX310L からの推定値となっているので、若干違うかもしれません。


   • 非売品のためスペックが公開されておらず、正確な数値が不明なのです。 従って、参考と考えてください。



   FM チューナ部
   受信周波数範囲	76～90MHz
   IF 周波数	10.7MHz
   実用感度 (75Ω)	0.9uV/10.3dBf
   S/N 50dB 感度 (75Ω)	mono : 2uV/17.3dBf stereo 22.5uV/38.3dBf
   実効選択度	65dB (400kHz)
   キャプチャーレシオ	1.0dB
   AM 抑圧比	54dB
   イメージ妨害比	50dB
   IF 妨害比	90dB
   スプリアス妨害比	70dB
   相互変調妨害比	60dB (IHF)
   S/N 比	mono : 82dB stereo : 77dB
   全高調波歪率 (1kHz)	mono : 0.15% stereo : 0.3%
   ステレオセパレーション	45dB (1kHz)
   周波数特性	40Hz～12.5kHz ±0.5dB 30Hz～15kHz +0.5, -2.0dB
   ミューティング スレッシュホールドレベル	5uV/25dBf (75Ω)
   アンテナ入力インピーダンス	75Ω不平衡 / 300Ω平衡
   出力レベル/インピーダンス	550mV/3.3kΩ (100% 変調)
   AM チューナ部
   受信周波数範囲	531～1602kHz
   IF 周波数	450kHz
   実用感度 (999kHz)	300uV/m (バーアンテナ) 30uV (外部アンテナ)
   実効選択度	35dB (9kHz)
   S/N 比	54dB (50mV/m)
   全高調波歪率 (400Hz)	0.3% (50mV/m)
   総合
   電源電圧	AC100V, 50/60Hz
   定格消費電力 (電気用品取締法)	8W
   外形寸法	430(W)×55(H)×270(D)mm
   重量	2.9kg
   その他
   製造時期	1983年
   定価	(非売品のため不明)




---
