Accuphase T-100

Accuphase T-100 をゲット！

2012年1月1日、 Accuphase T-100 のジャンク品を5,250円で入手しました。

Kensonic 社（現 Accuphase 社）が1973年9月に発売した、同社 AM/FM ステレオチューナの１号機です。 同社の記念的モデルで御歳39歳になります。

発売時の定価は135,000円でその6ヶ月後の1974年3月に155,000円に値上げされました。

[Accuphase の記念的１号モデル] [値段が手頃] [修理する楽しみがある] と三拍子揃っています ・・・ 福袋です。新春から縁起が良い。

程度の記載は以下です。

1. アキュフェーズの初代チューナでマッキントッシュを手本に作られていると思える名機 T-100 です。 国産機にしては贅沢な内容です。


2. 内部のコンデンサは交換しています。


3. 電源は入りますが、うまく受信できないのでジャンクです。 自分で修理してでも使いたい方向けです。



---

程度＆動作チェック

1. 外観


   • 全体的には綺麗な部類です。


   • フロントパネルを正面から見ると無傷ですが、残念ながら左上天板側に目立つ傷があります。


   • チューニングノブおよびＣリングパネル内のスイッチなどは綺麗です。


   • ダイヤルの動きはスムーズでバックラッシュは感じません。


   • リアパネルの端子は綺麗です。


   • 天板は奇跡に近いくらい綺麗です。


2. 入手した状態のまま電源 ON してチェックしました


   • ランプ切れはなく綺麗にフロント部が照明されます。


   • チューニングノブやボタン、ツマミ類は正常に動作します。


   • FM 受信で音が出ません。 しかしながら、S メータは振れるし T メータも正常に動作します。


   • AM 受信は問題なく音が出ます。 かなり良い音です。



---

カバーを開けてみました

1. 放送局機器のような素晴らしい作りです。 写真をクリックすると拡大写真を表示できます。

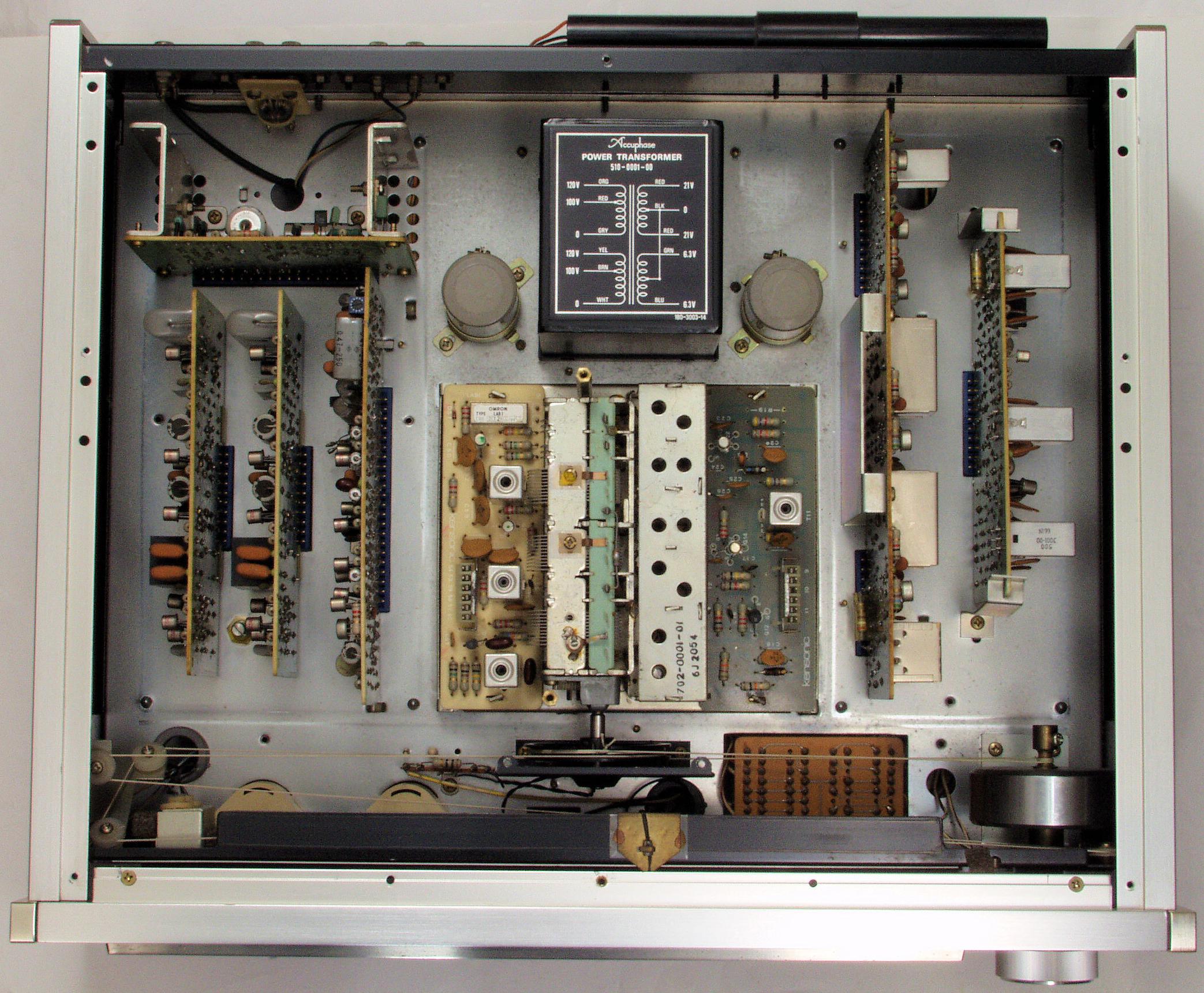

   • 天板を外すと、更に下の写真のような各ブロック別の金属カバーで覆われています。 この金属カバーを取り外すと右の写真の状態になります。 この金属カバーの効果には疑問があります。 単に高級であることをアピールしてマニアの心をくすぐるためか？？？


   • 各ブロック別に基板化されて、それがコネクタに刺さっている構造です。 メンテナンスはやり易いです。


   • 部品の投入量に比べて調整ポイントが少なく業務用機器のような作りです。 部品交換も簡単で直ぐに新品の性能に戻せます。


   • 今では贅沢と思えるディスクリート回路主体の構成です。 裏返せば、当時は IC よりもディスクリートで組むほうがコストを抑えられて、かつ性能に貢献できたのだと思います。


   • 電源トランスは Accuphase 特有の高級タイプです。


   • IFT のような AM RF コイル、ブロック BPF、大型 IFT などグレードの高い部品が目立ちます。


   • 使用 IC のロット番号より、この T-100 は19??????????????年製と判明しました。


   • 各基板の電界コンデンサはニチコン MUSE に交換されていました。 前オーナさん、ありがとうございます。

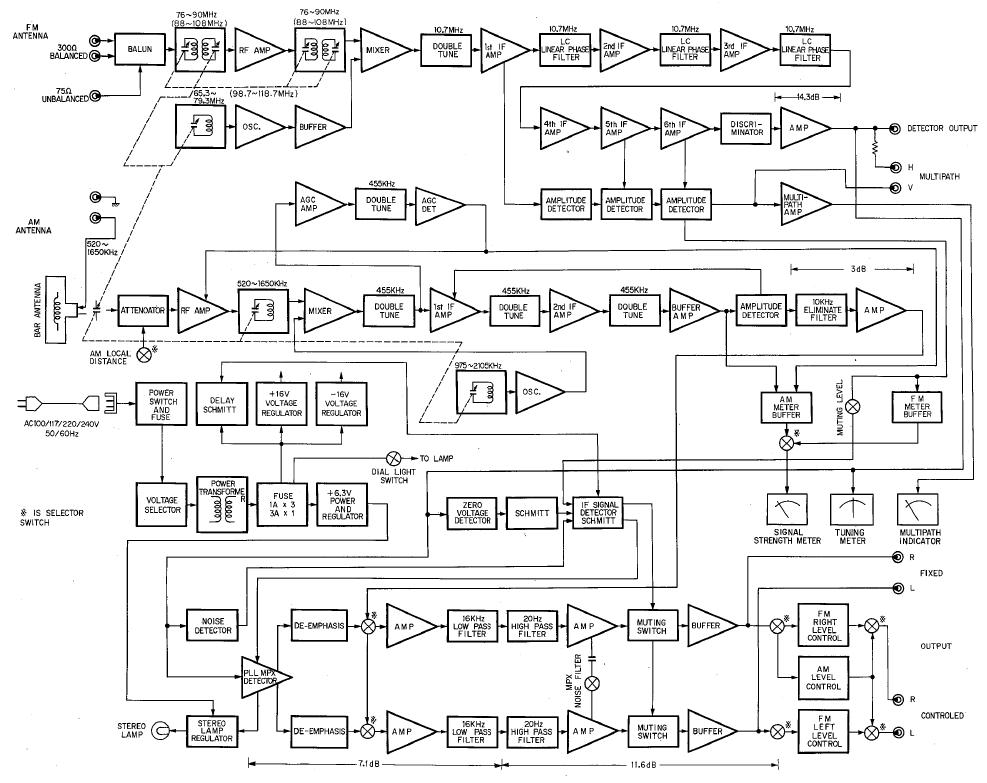

2. ブロック図




   • FM 受信部


     • フロントエンド部は5連バリコン式です。 基板はガラスエポキシ材で湿度の影響を受けにくいです。 以下の豪華な構成です。


       [同調]→[同調]→[Dual Gate FET]→[同調]→[同調]→[ミクサ (Dual Gate FET)]←[OSC 同調 (TR)]



     • IF 部は CF ではなく [5ポールの LC ブロックフィルタ] (BPF) を使った以下の豪華な構成です。


       [TA7045]→[BPF]→[TA7045M]→[BPF]→[TA7045M]→[BPF]→[TA7045M]→[TA7045M]→[TA7045M]


     • 検波部は広帯域レシオ検波です。


     • MPX 部は [LM1310] による PLL MPX です。


       • 1970年までのバリコン機は、38kHz スイッチング信号作成がコイルを使った逓倍方式となっており、同調回路の温度特性の影響で性能が出ないです。 「温度で同調周波数がズレる → スイッチング信号の位相がズレる → ステレオセパレーションが悪化する」のです。 1970年代初めに [MC1310] という PLL MPX が出現し、これまでの不安定要素を一掃して安定度の高いスイッチング信号をコイルレスで作成可能となり、MPX の性能が一挙に向上しました。


       • 付属回路に東芝 [TA7045M] [TA7052M] が使われています。


       • [LM1310] は [MC1310] がオリジナルのコンパチ品です。 [TA7045M] は [CA3053] がオリジナルのコンパチ品です。


     • AF 増幅部は完全ディスクリートです。 ここで FM セパレーション調整も行います。


   • AM 受信部


     • フロントエンド部は3連バリコン式です。 IFT のように見えるシールド付きの RF コイルを使っています。 以下の豪華な構成です。


       [バーアンテナ同調]→[Dual Gate FET]→[同調]→[ミクサ (Dual Gate FET)]←[OSC 同調 (FET)]


     • IF & 検波部は Dual Gate FET による増幅回路になっており、以下の豪華な構成です。


       [Dual Gate FET]→[IFT]→[Dual Gate FET]→[IFT]→[エミッタフォロア]→[検波回路]


     • 検波後にノッチフィルタを挿入し、ビート受信障害を排除しています。


   • 以上のように40年前の設計ですが、FM/AM 共、マトモな性能が出る回路構成となっています。（2012年記述）



---

修理

1. 調査


   • 基板を取り外してチェックできるし、オシロスコープのプローブも当り易く、調査はかなり楽でした。


     1. MPX 基板に検波出力が正常に入力されているが、MPX 基板の出力が出ない。


     2. ミューティングがかかり放しということではない。


     3. 結果、PLL MPX IC の [LM1310] の故障と判断しました。


2. 修理


   • [LM1310] のコンパチ品は [MC1310] [HA1156(W)] [SN76115N] [TA7157] などです。 [TA7157] を電網検索すると、なんと！まだ部品市場に新品在庫ありました。 私は マルツパーツ の在庫を買い占めたので、もうここには無いと思いますが・・・


   • [LM1310] を [TA7157] と交換して治りました。 IC ソケットに挿入されているので交換は簡単でした。



---

調整

写真の FM stereo / AM 標準信号発生器 Panasonic VP-8175A （以下 SSG）と 周波数カウンタ ADVANTEST TR5822 を使って調整します。

チューナは10年も経つとコイルやトリマーはズレます。

1. 以下の図は FM/AM フロントエンドの調整ポイントです。




2. FM 受信部の調整



   手順	SSG周波数	SSG出力	T-100 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	SELECTOR：FM MONO FM MUTING：OFF MPX FILTER：OFF	-	-
   2	10.7MHz	60～80dB 変調 : OFF	1PF を介して SSG 出力を [FrontEnd] TP1 (Q14-G1) に注入	[FrontEnd] T11 上下コア	MULTIPATH V 端子電圧 = 最大	IF 調整 　下コア：1st 　上コア：2nd
   3	10.7MHz	60～80dB 変調 : OFF	1PF を介して SSG 出力を [FrontEnd] TP1 (Q14-G1) に注入	[FM IF] L9 上コア	T メータ = 中点	検波調整 　下コア：1st 　上コア：2nd
   4	83MHz	90dB 変調 : MONO 400Hz 100%	83MHz 受信	[FM IF] L9 下コア	固定オーディオ出力 = 最大	検波調整 　下コア：1st 　上コア：2nd
   5	83MHz	90dB 変調 : MONO 400Hz 100%	83MHz 受信	[MPX] VR1	固定オーディオ出力 = 2.0V	固定オーディオ出力調整
   6	76MHz	60dB 変調 : MONO 400Hz 100%	76MHz 受信	[FrontEnd] L15	T メータ = 中点
   7	90MHz	60dB 変調 : MONO 400Hz 100%	90MHz 受信	[FrontEnd] TCF5	T メータ = 中点
   8	-	-	-	-	手順6と7を数回繰り返す	OSC トラッキング調整
   9	76MHz	30dB 変調 : MONO 400Hz 100%	76MHz 受信	[FrontEnd] L11 L12 L13 L14	MULTIPATH V 端子電圧 = 最大
   10	90MHz	30dB 変調 : MONO 400Hz 100%	90MHz 受信	[FrontEnd] TCF1 TCF2 TCF3 TCF4	MULTIPATH V 端子電圧 = 最大
   11	-	-	-	-	手順9と10を数回繰り返す	RF トラッキング調整
   12	83MHz	90dB 変調 : OFF	83MHz 受信	[FM IF] VR2	S メータ = レベル5	S メータ調整
   13	83MHz	20dB 変調 : MONO 400Hz 30%	83MHz 受信 FM MUTING：1	[FM IF] VR1	MUTING が ちょうど ON になるよう調整	ミューティングレベル調整
   14	83MHz	90dB 変調 : STEREO 1kHz L-R	83MHz 受信 SELECTOR：FM AUTO	[MPX] VR2	固定オーディオ出力 = 最大	MPX 調整
   15	83MHz	90dB 変調 : R/L ch. only 1kHz	83MHz 受信	[シャーシ] VR3	L/R ch. オーディオ出力電圧 = 最小	セパレーション調整



3. AM 受信部の調整



   手順	SSG周波数	SSG出力	T-100 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	SELECTOR：AM DIST AM LEVEL：MAX	-	-
   2	455kHz	60～80dB 変調 : 400Hz 30%	SSG 出力を 100PF を介して [FrontEnd] TP51 に注入	[FrontEnd] T53 上下コア [AM IF] T1 上下コア T2 上下コア	オーディオ出力 = 最大	IF 調整 　下コア：1st 　上コア：2nd
   3	1000kHz	80dB 変調 : OFF	1000kHz 受信	[AM IF] T3 上下コア	[AM IF] TP53 (AM IF 9pin) 電圧 　= 最大 (-0.5V以上)	AGC 調整 　下コア：1st 　上コア：2nd
   4	600kHz	80dB 変調 : 400Hz 30%	600kHz 受信	[FrontEnd] T52	オーディオ出力 = 最大
   5	1400kHz	80dB 変調 : 400Hz 30%	1400kHz 受信	[FrontEnd] TCA3	オーディオ出力 = 最大
   6	-	-	-	-	手順4と5を数回繰り返す	OSC トラッキング調整
   7	600kHz	30dB 変調 : 400Hz 30%	600kHz 受信	バーアンテナ [FrontEnd] T51	オーディオ出力 = 最大
   8	1400kHz	30dB 変調 : 400Hz 30%	1400kHz 受信	[FrontEnd] TCA1 TCA2	オーディオ出力 = 最大
   9	-	-	-	-	手順7と8を数回繰り返す	RF トラッキング調整
   10	1000kHz	60dB 変調 : 400Hz 30%	1000kHz 受信	[AM IF] VR1	オーディオ出力 = 0.6V	オーディオ出力調整
   11	1000kHz	90dB 変調 : OFF	1000kHz 受信	[AM IF] VR2	S メータ = レベル5	S メータ調整



4. 調整結果


   • フロントエンドとセパレーション調整部でズレがありました。 と言うか、前の所有者がズレる方向に動かしているようです。 測定器なしの調整はリスキーです。


   • Accuphase の調整手順は IF 回路を先に調整してから RF 回路調整と理にかなっています。


   • FM ステレオセパレーションなどは以下となりました。 良好な数値です。



   項目	L	R	単位
   ステレオセパレーション	50	52	dB
   パイロット信号キャリアリーク	-80	-81	dB
   オーディオ出力レベル偏差 (MONO)	0	-0.06	dB




---

使ってみました

1. デザインに気品がある！


   • Accuphase の基本デザインは30年以上も変わっていません。 アメリカデザインである McIntosh と肩を並べる日本デザインです。 高級品にふさわしい気品と重厚感 があります。


   • とっても重い です。 大型アンプ並みです。 まさにフラグシップ軍艦です。


   • フロントパネルは？？？？mm もある分厚いシャンパンゴールドのアルミ材です。 豪華 です。


   • 測定器と同様のケース構造で、サイド側にもアルミサッシを使用しており、明らかに見られることを意識しています。 オプションでウッドケースもありましたが、T-100 に限ってはウッドケースなしのほうが格好イイです。


   • チューニングノブは削り出しの無垢アルミです。 適度な重みがありスムーズに回転します。


   • ダイヤル指針とダイヤル目盛がピタリ合います。 バリコンのグレードが高いです。


2. 機能関連


   • 一見シンプルなデザインですが、C リングパネルを開くと詳細調整ができるスイッチや MULTIPATH メータが隠されています。


   • IF 部の Wide/Narrow 切換がありませんが、それを不要とする位相特性に優れた高級 BPF 回路で構成されています。


   • FM アンテナ入力に F 端子があります。 これが一番確実でシールド効果があります。


3. 性能・音質は優秀


   • FM/AM 共に感度は十分高いです。


   • FM の音質とステレオセパレーションは優秀です。


   • AM の音は素晴らしく良く、奥深い響きを感じます。 この音質なら AM 放送も十分楽しめます。 AM チューナとしても優秀機です。


   • Accuphase の初号モデルということからか、大量に物量投入した（大変お金の掛かった）作りとその意気込みを感じます。 軽薄短小が優位のように叫ばれる現在では、こういう製品は二度と出現しないでしょう。


   • 性能・音質に満足できる 優秀機 です。 設計は古いですが現在でも一級の性能があります。 40年前にこのような製品が存在したことに驚きを感じます。（2012年記述）



---

仕様その他

1. カタログ


2. Owner's Manual


3. Service Manual


4. 仕様は以下です。



   FM モノラル特性
   受信周波数範囲	76～90MHz
   アンテナ入力インピーダンス	バランス：300Ω アンバランス：75Ω
   感度 (300Ω)	S/N 40dB：2.0uV S/N 50dB：4.5uV IHF感度：2.0uV
   飽和点 S/N (200uV)	75dB
   飽和点高調波歪率 (50uV)	100Hz：0.1% 以下 1kHz：0.1% 以下 10kHz：0.1% 以下
   オーディオ IM 歪率 (70Hz：7kHz＝4：1)	0.2% 以下 (アンテナ入力 1mV、100％ 変調)
   周波数特性	20Hz～15kHz +0 -1dB
   2信号選択度 (IHF)	70dB
   キャプチャーレシオ	1.5dB
   イメージ妨害比	100dB
   IF 妨害比	100dB
   スプリアス妨害比	100dB
   AM 抑圧比 (1mV)	60dB
   周波数安定度	±30kHz
   周波数確度	±0.1% 以内
   出力電圧 (100％変調)	2.0V
   FM ステレオ特性
   感度 (300Ω)	S/N 40dB：20uV S/N 50dB：45uV
   飽和点高調波歪率 (500uV)	100Hz：0.2% 以下 1kHz：0.2% 以下 10kHz：0.5% 以下
   周波数特性	20Hz～15kHz +0 -1dB
   ステレオ分離度	100Hz：35dB 1kHz：45dB 10kHz：30dB
   ステレオ切替入力電圧	5uV, 20uV (ミューティング・スイッチと連動切替)
   SCA 妨害比	60dB
   19kHz, 38kHz 漏洩	-70dB
   AM 受信部
   感度	Distance：15uV Local：150uV
   S/N (1mV、1kHz、30％ 変調)	50dB
   高調波歪率 (1mV、1kHz、30％ 変調)	0.5% 以下
   選択度特性 (±10kHz)	30dB
   イメージ妨害比	70dB
   IF 妨害比	60dB
   10kHz ホイッスル・フィルタ	-30dB
   出力電圧 (30％変調)	0.6V
   総合
   出力インピーダンス	固定出力端子：200Ω 可変出力端子：2.5kΩ
   メータ	3個 ①信号強度 ②チューニング ③マルチパス
   使用バリコン	FM：周波数直線型精密5連 AM：精密3連
   使用半導体	7FET, 45Tr, 9IC, 43D
   電源	AC100V/117V/220V/240V, 50/60Hz
   消費電力	26W
   外形寸法	445(W)×152(H)×355(D)mm
   重量	14kg
   その他
   発売時期	1973年9月
   定価	135,000円 (1973年9月) 155,000円 (1974年3月)

---
