ONKYO Integra T-408

ONKYO Integra T-408 をゲット！

2012年9月7日、 ONKYO Integra T-408 の中古を 入手しました。 FM 専用チューナ です。

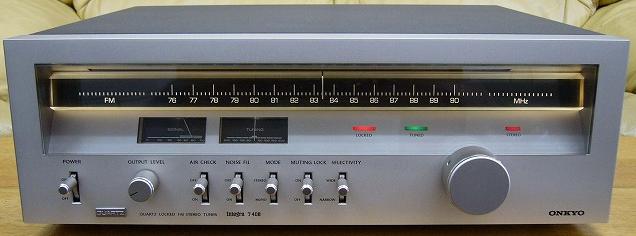

ウットリするデザイン に惚れての入手です。

バリコン式ですが クリスタルロック で水晶発振器の精度に同調するという珍しい方式です。

クリスタルロックで T メータの針がストンとセンターに引き込まれるのを見ると エクスタシー を感じます。

---

早速、程度＆動作チェック

1. 外観


   • 全体的な綺麗さは並より少し劣ります。


   • フロントパネルには汚れが目立ちます。 フロントパネルの天板への折り返しに2本の浅い線キズがあります。 フロントパネルを分解して清掃したところ、かなりマシになりました。


   • チューニングノブおよび出力調整ツマミ、スイッチは綺麗です。


   • ダイヤルの動きはスムーズでバックラッシュは感じません。


   • リアパネルの端子には少し錆が出ています。 マイクロ研磨と CRC80 のコーティングで若干マシになりました。


   • 天板は奇跡に近いくらい綺麗です。 ヘコミやキズはありません。


2. 入手した状態のまま電源 ON してチェックしました


   • ランプ切れはなく綺麗にフロント部が照明されます。


   • チューニングノブおよび出力調整ツマミ、スイッチは正常に動作します。


   • FM 受信で若干ダイヤル目盛とのトラッキングずれがありますが正常に受信できます。


   • 音が良いです。 セパレーションも出ているようです。



---

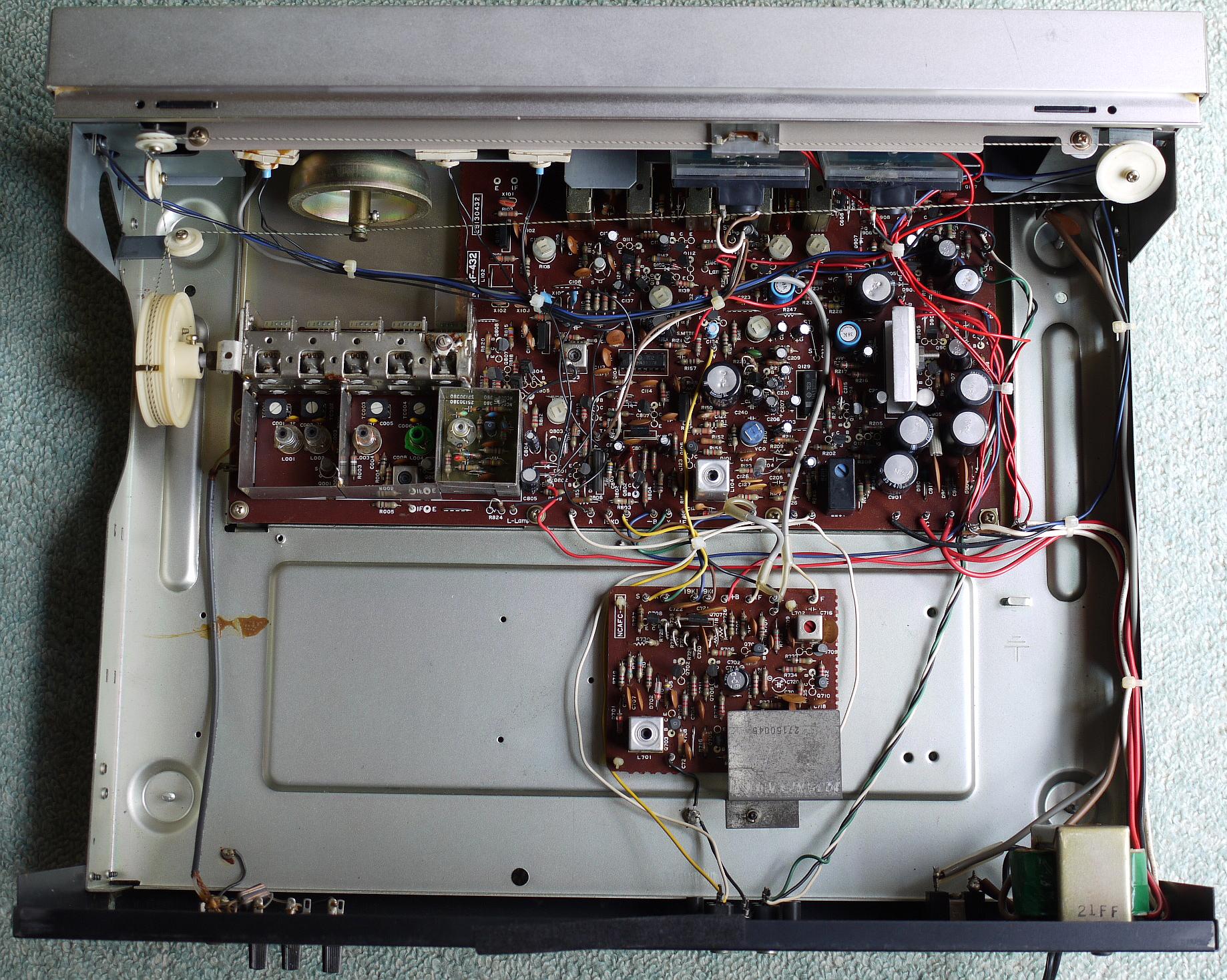

カバーを開けてみました

1. 基板の作りは良いです。 写真をクリックすると拡大写真を表示できます。


   • この T-408 は開けられて [TUMED] ランプを交換した形跡があります。


   • 筐体の大きさの割には基板は小さいです。 大きな基板がチューナ基板で電源回路も含まれます。


   • 小さい基板はクリスタルロック制御基板です。


   • [LOCKED] [TUNED] [STEREO] ランプはフィラメント麦球となっています。 長期的に使うには高輝度 LED に交換したほうがよいと思います。


   • 使用 IC のロット番号より、この T-408 は1977年製と判明しました。



     メーカ	IC	機能
     HITACHI	HA1137W	FM IF System
     	HA11223	FM PLL MPX
     TOSHIBA	TA7060	FM IF Amplifier
     	TA7504S	Single Operatioal Amplifier

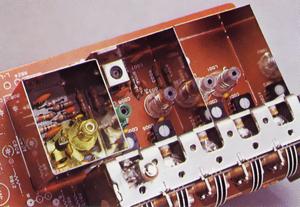

2. フロントエンド部は5連バリコン式で、トラッキング調整できます。


   • 構成は以下です。

     (ANT)→[同調]→[同調]→[Dual Gate FET]→[同調]→[同調]→[ミクサ (Dual Gate FET)]←[OSC 同調 (TR)]


   • 精度の良い高級なバリコンが使われています。


   • OSC 回路には独立した小さいガラスエポキシ基板が使われています。 ガラスエポキシ基板は湿度に強いです。


3. IF 部は以下の構成です。


   • WIDE/NARROW はメカニカルスイッチで切り換えます。 コストは掛かりますが、設計が古いです。 通常はダイオードスイッチで切り換えます。


   • WIDE 時

     (FE)→[U-CF(X104)]→[U-CF(X105)]→[TA7060]→[IFT]→[HA1137W]→[TA7060]→[Ratio IFT]


   • NARROW 時

     (FE)→ [CF(X101)]→[TA7060]→[CF(X102)]→[CF(X103)]→[VR(R108)] →[U-CF(X104)]→[U-CF(X105)]→[TA7060]→[IFT]→[HA1137W]→[TA7060]→[Ratio IFT]


4. S メータはリニアスケールです。


   • シグナル信号を3つの差動型リミッタから検出して合成し、IF 初段の MOS FET に AGC をかけることによって、80dB までリニアに表示します。


   • S メータの表示信頼度が高いことは高級機の条件の1つです。


5. 検波部は広帯域レシオ検波です。


6. FM MPX 部は [HA11223] による PLL MPX です。 パイロットキャンセラー回路も組み込まれています。


7. クリスタルロック部では常に IF 周波数が 10.7MHz になるようフロントエンドの OSC を PLL 制御します。


   • IF 周波数が 10.7MHz であることがクリスタルロック回路で保証されるので、調整がしやすいメリットもあります。

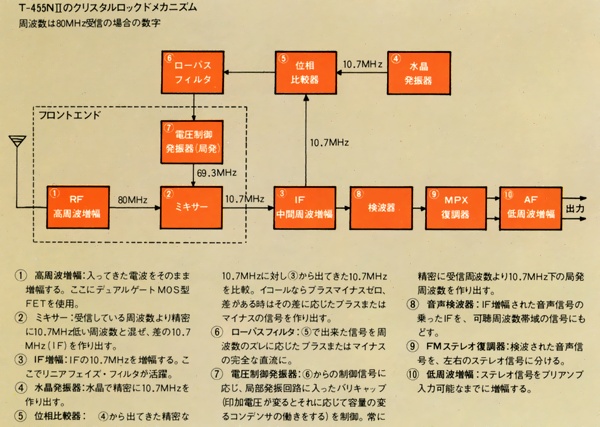

   • 以下は 1975年に発売された同社の T-455NⅡ のクリスタルロック回路の動作原理説明ですが、T-408 でもほぼ同じです。


     • T-408 ではレシオ検波器はチューナ基板とクリスタルロック基板に1個ずつあります。


     • チューナ基板のレシオ検波器は本来の検波部です。


     • クリスタルロック基板のレシオ検波器は、クリスタルロックする範囲を掴むためにあります。 T メータもこのレシオ検波器から抽出します。


     • クリスタルロック基板のレシオ検波器が同調を検出すると PLL 位相比較器が ON になり、100kHz 単位の正確な周波数に引き込みます。


     • クリスタルロック基板の PLL 回路はトランジスタを使ったディスクリート回路になっており、この設計力は凄いです。






---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. クリスタルロック基板の調整


   • 「クリスタルロック基板の調整」を「FM 受信部の調整」より先に実施しなけばなりません。 T メータはこの基板から出ることと、AFC 電圧がこの基板から出るためです。


   • 調整と言っても調整ポイントは少ないので大したことはありません。 タッチセンサが正常に動作しているなら L702 を調整する必要はありません。



   手順	T-408 の設定	調整箇所	TP 及び調整値	備考
   1	AIR CHECK : OFF NOISE FIL : OFF MODE : STEREO MUTING LOCK : OFF SELECTIVITY : WIDE	-	-
   2	チューナ基板フロントエンド部近くの IF 端子に SSG より 10.7MHz 90dB 注入 (無変調)	-	-
   3	-	クリスタルロック基板 L701	チューナ基板 S～X 間電圧 = 0V	±1mV 以下
   4	-	チューナ基板 R821	T メータ = 中点	T メータ NULL 調整



2. FM 受信部の調整



   手順	SSG周波数	SSG出力	T-408 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	AIR CHECK : OFF NOISE FIL : OFF MODE : STEREO MUTING LOCK : OFF SELECTIVITY : WIDE	-	-
   2	79MHz	90dB 変調 : MONO 400Hz	79MHz 受信	OSC コイル	T メータ = 中点	OSC トラッキング調整
   3	87MHz	90dB 変調 : MONO 400Hz	87MHz 受信	OSC トリマ	T メータ = 中点
   4	手順2と3を数回繰り返す
   5	79MHz	40dB 変調 : MONO 400Hz	79MHz 受信	L001 L002 L003 L004	S メータ = 最大	RF トラッキング調整
   6	87MHz	40dB 変調 : MONO 400Hz	87MHz 受信	TC001 TC002 TC003 TC004	S メータ = 最大
   7	手順5と6を数回繰り返す
   9	83MHz	40dB 変調 : MONO 400Hz	83MHz 受信 MUTING LOCK : ON	L101 L103	S メータ = 最大	IF 調整
   10	83MHz	40dB 変調 : MONO 400Hz	83MHz 受信	-	S メータ = 振れを記録する	NARROW GAIN 調整
   11	83MHz	40dB 変調 : MONO 400Hz	83MHz 受信 SELECTIVITY : NARROW	R108	S メータ = 手順10と同じ振れ
   12	83MHz	60dB 変調 : MONO 400Hz	83MHz 受信 SELECTIVITY : WIDE	R138	S メータ = 80	S メータ調整
   13	83MHz	90dB 変調 : MONO 1kHz	83MHz 受信	L104 下側コア	オーディオ出力 = 高調波歪率最小	レシオ検波調整
   14	83MHz	90dB 変調 : MONO 1kHz	83MHz 受信	L104 上側コア	R125 左側電圧 = 0V
   15	手順13と14を数回繰り返す
   16	83MHz	90dB 変調 : MONO 400Hz (100%)	83MHz 受信	-	オーディオ出力電圧 　= レベルを記録	AIR CHECK 調整
   17	-	-	AIR CHECK : ON	R608	オーディオ出力電圧 　= 手順14の1/2 (-6dB)
   18	83MHz	90dB Pilot 信号 : OFF 変調 : OFF	83MHz 受信 AIR CHECK : OFF	R210	R210 近くの T.P. 周波数 = 76kHz±200Hz	VCO フリーラン周波数 周波数カウンタで測定
   19	83MHz	90dB Pilot 信号 : ON 変調 : OFF	83MHz 受信	R213	オーディオ出力 = 19kHz 成分最小	パイロットキャンセル調整
   20	83MHz	90dB Pilot 信号 : ON 変調 : Stereo 1kHz	83MHz 受信	L101 L103	オーディオ出力 = 高調波歪率最小	IF 歪調整 ±90度の範囲で調整
   21	83MHz	90dB Pilot 信号 : ON 変調 : R/L ch. only 1kHz	83MHz 受信	R226	L/R ch. オーディオ出力 = 最小	セパレーション調整



3. 調整結果


   • FM ステレオセパレーションは以下で良好な数値です。


   • キャリアリークの数値が悪いです。 おそらく、キャンセラー回路のコンデンサの経年変化と思います。



   項目	SELECTIVITY	L	R	単位
   ステレオセパレーション	WIDE	51	53	dB
   ステレオセパレーション	NARROW	29	29	dB
   パイロット信号キャリアリーク	-	-24	-23	dB
   オーディオ出力レベル偏差 (MONO)	-	0	+0.20	dB
   AIR CHECK 信号	-	-5.99 503.9	-6.38 503.9	dB Hz




---

使ってみました

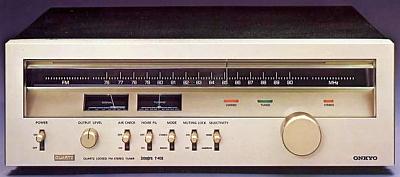

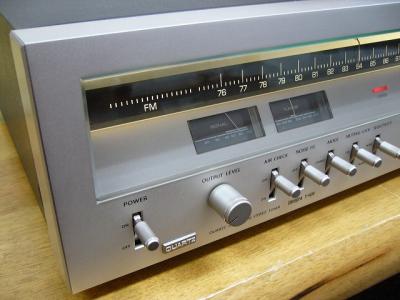

1. ホレボレする優秀デザイン


   • フロントパネル／ノブ／レバーのエッジが丸みを帯びてソフト、フロントパネルの梨地加工など全体がツルンとした顔立ちです。 女性的な美人 と思います。

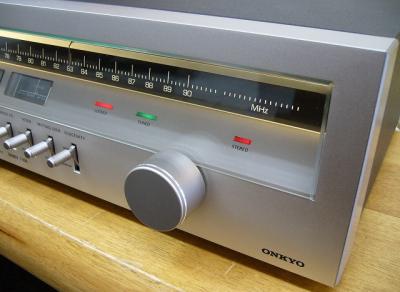

   • チューニングノブは 削り出しの無垢アルミ です。 適度な重みがありスムーズに回転します。


   • ダイヤルスケールがスッキリしていて、いかにも FM 専用機の顔です。


   • ダイヤル指針とダイヤル目盛がピタリ合います。 バリコンのグレードが高いです。


2. クリスタルロック


   1. チューニングノブで目的の放送局に同調すると [LOCKED] ランプが点灯します。 このランプはクリスタルロックできる範囲に入ったことを示します。


   2. ここでチューニングノブから手を離すと [TUNED] ランプが点灯します。 このランプは 0.1MHz 単位でクリスタルロックしたことを示します。


   3. 同時に T メーターの針がストンとゼロ (中央) に引き込まれます。 この動作が堪らなく良いのです。 エクスタシーを感じます。


   4. 一旦クリスタルロックすると厳重にロックを保持します。 電源 ON で再ロックする機能もあります。


3. スイッチ


   • [AIR CHECK] スイッチで録音機のレベル合わせができます。


   • [NOISE FIL] スイッチは Hi-Blend 機能です。 高域の雑音を軽減することができます。 ただし、ON とすると高域セパレーションは劣化します。


   • [MODE] スイッチで AUTO STEREO/MONO を切り換えます。


   • [MUTING LOCK] スイッチで MUTING ON/OFF と X'tal LOCK ON/OFF を同時に切り換えます。


   • [SELECTIVITY] スイッチで IF 帯域の WIDE/NARROW を切り換えます。


4. リアパネル


   • FM アンテナ入力は同軸ケーブルを直接接続します。 F 端子でないのが不満ですが、昔はこれが普通でした。


   • マルチパス観測端子、AC アウトレットがあります。


5. 性能・音質とも合格


   • 音質とステレオセパレーションは良好です。


   • 感度や選択度といった受信機としての性能は良好です。


   • デザイン・性能・音質に満足できる 優秀機 です。



---

仕様など

1. ドキュメント


   • T-408 のサービスマニュアルは見つかりませんでしたが、以下の輸出用チューナの Service Manual がかなり参考になります。


     • T-9 Service Manual


     • T-4090 Service Manual


   • QUARTZ LOCK の仕組 (T-4090 の場合)


2. 仕様



   項　目	内　容
   受信周波数範囲	76～90MHz
   実用感度 (75Ω)	mono : 0.9uV/10.3dBf
   S/N 比 50dB 感度 (75Ω)	mono : 1.5uV/14.8dBf
   イメージ妨害比	120dB
   IF 妨害比	110dB
   S/N 比	mono : 80dB stereo : 75dB
   スプリアス妨害比	110dB
   2信号選択度 (400kHz)	wide : 50dB narrow : 85dB
   AM 抑圧比	wide : 60dB narrow : 57dB
   キャプチャーレシオ	wide : 1.0dB narrow : 2.0dB
   高調波歪率	mono wide : 0.05% (400Hz), 0.1% (50Hz～10kHz) mono narrow : 0.1% (400Hz), 0.3% (50Hz～10kHz) stereo wide : 0.06% (400Hz), 0.15% (50Hz～10kHz) stereo narrow : 0.2% (400Hz), 0.4% (50Hz～10kHz)
   周波数特性	20Hz～18kHz +0.2 -0.5dB
   アンテナインピーダンス	75Ω不平衡型 300Ω平衡型
   ステレオセパレーション	wide : 50dB (1kHz), 40dB (100Hz～10kHz) narrow : 40dB (1kHz), 35dB (100Hz～10kHz)
   キャリアリーク	-55dB
   出力電圧 (400Hz, 100%変調)	0～750mV
   出力インピーダンス	2.5kΩ (可変出力最大時)
   ロックコレクションファクタ	0.03以下
   ロックオフセットエラー	±3kHz 以内
   電源	AC100V, 50/60Hz
   消費電力 (電気用品取締法)	17W
   外形寸法	438(W)×150(H)×390(D)mm
   重量	7.2kg
   その他
   発売時期	1977年6月
   定価	59,800円




---
